斜置支架式无人机弹射发射装置结构

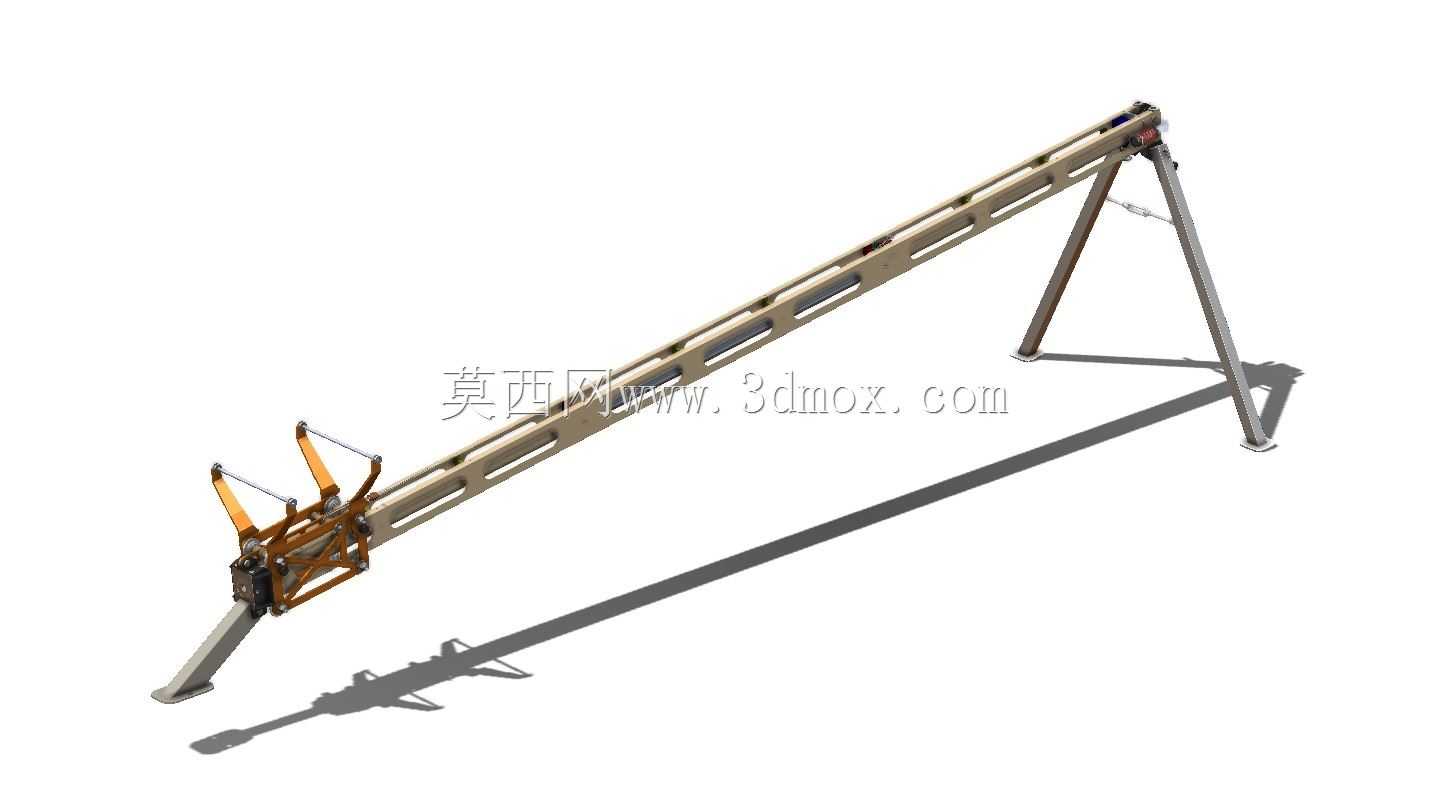

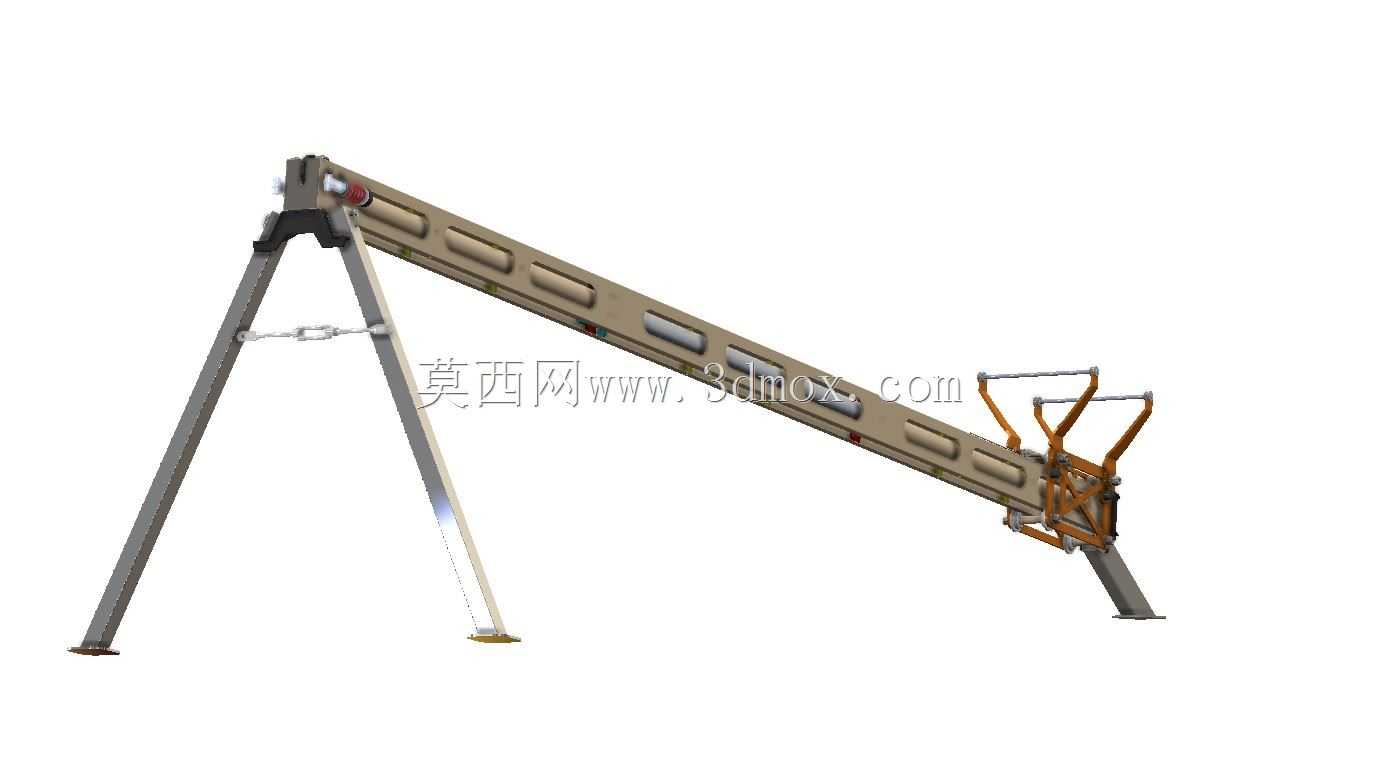

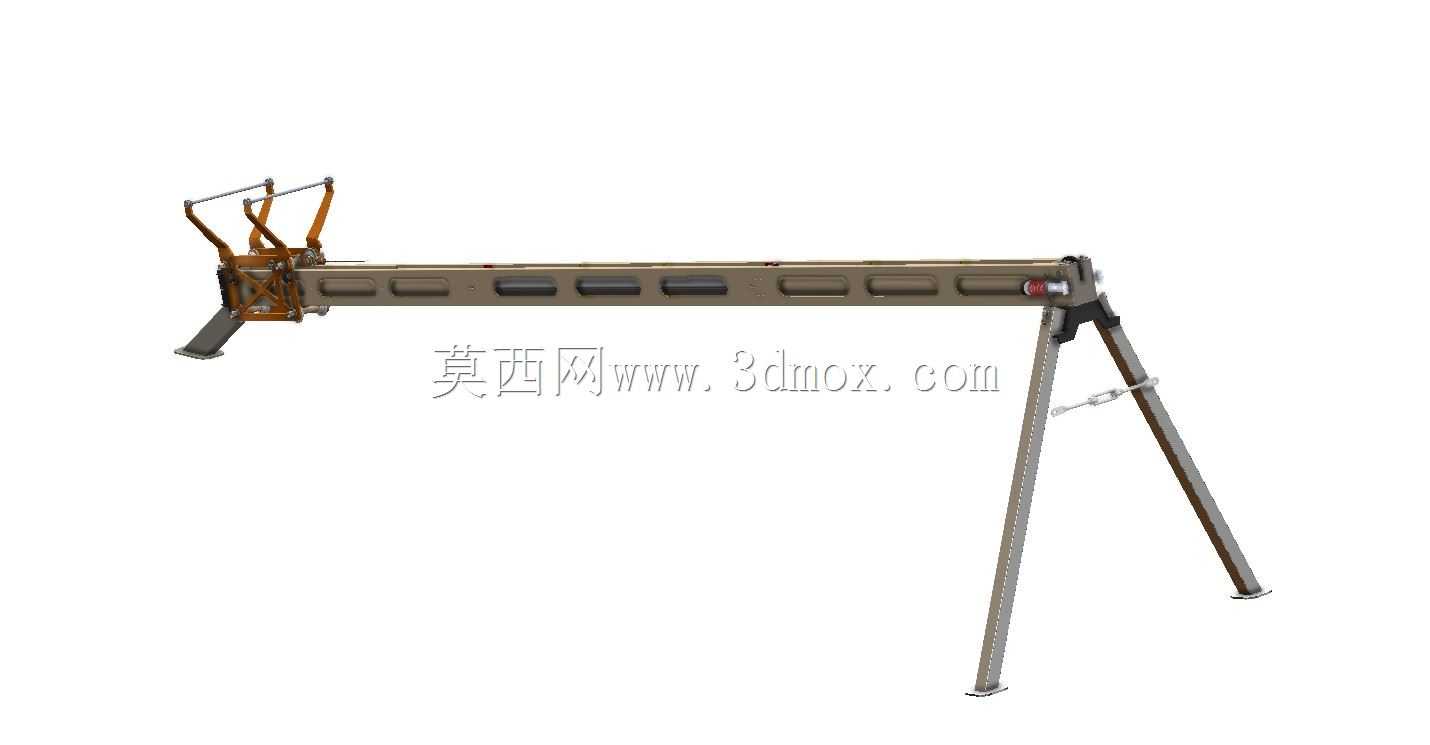

　　这套弹射发射装置主要面向中小型固定翼无人机的野外快速起飞场景，适配无跑道条件下的作业需求，在测绘、电力巡检、应急勘探等户外作业场景中，能为固定翼无人机提供初始起飞动能，省去滑跑所需的平整场地条件，整套结构采用模块化拆分设计，可快速拆解后装入携行箱，单人即可完成转运与架设，适配复杂野外地形的部署要求。从结构设计逻辑来看，主承载梁采用镂空桁架式截面，在保证纵向抗弯刚度的前提下，尽可能降低结构自重，梁体沿发射方向呈固定仰角布置，末端通过三角式支腿结构完成地面支撑，支腿底部设置可调式撑脚，可根据架设地面的坡度、平整度调整支腿伸出长度，保证发射梁的仰角处于设计允许区间内，避免初始起飞角度偏差影响无人机起飞姿态。

　　发射端的夹持锁定机构采用快开式结构设计，在无人机待发射状态下可牢固锁定机身起落架或专用挂点，当弹射动力输出达到设定阈值时，锁定机构自动脱开，不会对无人机初始飞行动作产生额外干涉，同时夹持位置设置了缓冲衬层，避免刚性接触损伤无人机机身蒙皮或结构件。整套装置的安装边界需考虑架设场地的净空要求，沿发射方向正前方不能有高于发射梁末端高度的障碍物，支腿展开后的横向占地宽度控制在1.2米范围内，纵向架设长度约3.8米，架设完成后整体重心位于三支腿构成的支撑面中心区域，即使在弹射瞬间的后坐力作用下，也不会出现侧翻或移位问题。主承力梁的导轨面加工有导向滑槽，适配无人机弹射滑车的滑动配合要求，滑槽表面做硬质阳极氧化处理，降低滑车滑动过程中的摩擦阻力，

　　同时提升耐磨性能，减少长期使用后的磨损变形量。支腿与主承力梁之间采用快拆销轴连接，无需额外工具即可完成支腿的展开与锁止，销轴上设置弹簧式防脱卡珠，避免架设或收纳过程中销轴脱落遗失。整套结构在设计阶段通过有限元仿真校核了弹射工况下的结构应力，主承力梁的最大变形量控制在1.2毫米以内，可适配最大起飞重量12公斤级的固定翼无人机弹射需求，结构安全系数满足户外作业的冗余要求，同时所有外露金属件均做防锈蚀表面处理，可在高湿度、轻度盐雾的沿海或丛林环境下正常使用，不会因短期户外存放出现锈蚀卡滞问题。
