Wescam MX-10机载光电吊舱结构设计

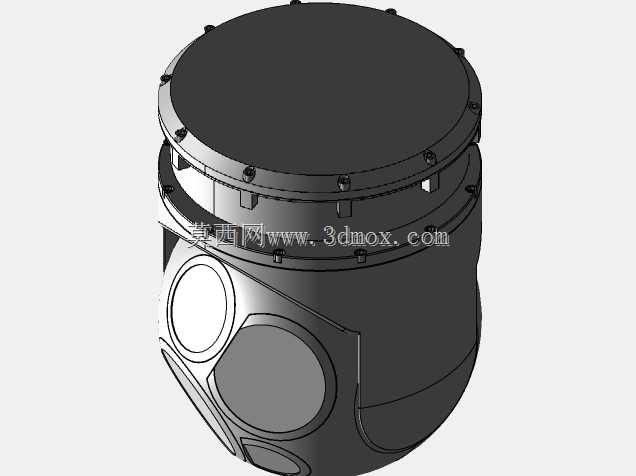

　　这款机载光电成像载荷的结构设计，核心围绕低空载具的挂载适配需求展开，整体采用近球形的回转式外形布局，外壳主体做了一体化的流线修型，能够降低载具飞行过程中的气动阻力，同时减少紊流对载荷稳定精度的干扰。从安装边界来看，整体采用顶部法兰式挂载接口，法兰盘上预留了对称分布的紧固点位，可直接适配中小型无人机、轻型直升机的机腹挂载工位，安装时无需额外设计复杂转接结构，仅需匹配对应孔位即可完成刚性固定，整体紧凑的体积设计不会占用载具过多的挂载空间，也不会过度影响载具的重心配平。

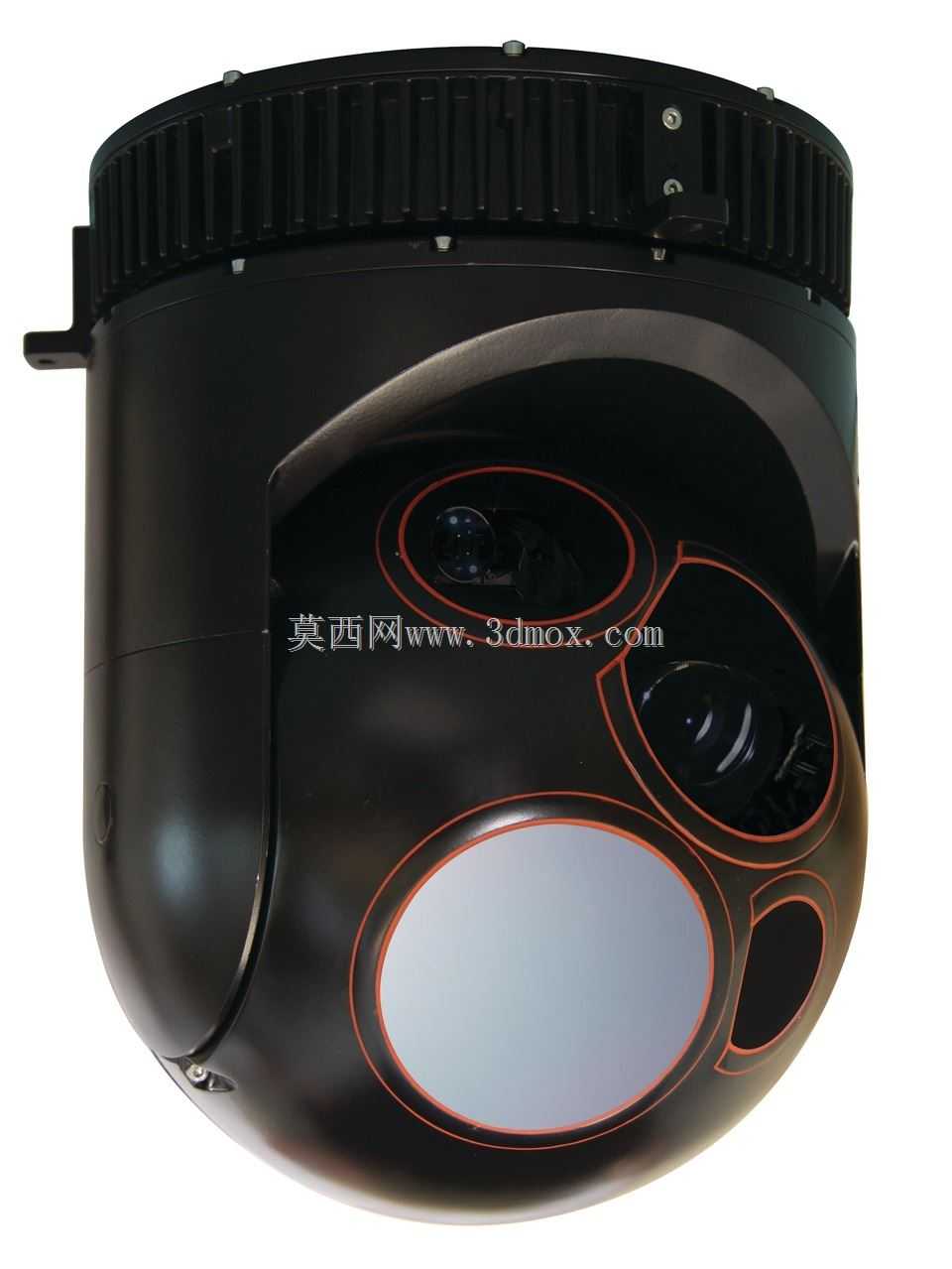

　　设备的功能集成度较高，正面布局了多组光学窗口，分别对应不同波段的成像通道，可覆盖可见光、红外等多波段成像需求，满足昼夜不同环境下的作业要求。内部的4轴稳定结构设计，能够抵消载具飞行过程中产生的姿态扰动、振动冲击，保证成像画面的稳定性，即使在载具做机动动作、遭遇气流颠簸的工况下，也能持续输出稳定的画面信息，适配低空战术监视、目标侦察、巡检取证等多种作业场景。

　　从结构设计思路来看，外壳主体采用轻量化的高强度材质，在保证结构刚度、满足机载设备抗振要求的前提下，尽可能压缩整体自重，降低对载具载荷能力的要求，提升载具的续航表现。光学窗口边缘做了环形的密封结构设计，能够阻挡飞行过程中的水汽、粉尘进入设备内部，适配复杂气象条件下的作业需求，窗口表面的平整度公差控制在较高精度范围，避免对光路传输产生畸变影响。设备侧面预留了电气接口的安装位，可快速完成与载机飞控、图传系统的线路连接，布线槽位做了内嵌式设计，避免飞行过程中线缆外露产生风阻或者被气流拉扯损坏。

　　在实际作业场景中，这款载荷可挂载于中小型固定翼无人机、多旋翼无人机以及轻型直升机平台，执行边境巡逻、应急搜救、电力线路巡检、森林防火监测、战术侦察等任务，多波段成像能力可在夜间、雨雾、沙尘等低能见度环境下识别目标信息，稳定的成像平台可保证目标跟踪、定位的精度，紧凑的体积和轻量化设计也让它能够适配更多小型载具平台，拓展了作业的覆盖范围。结构设计上充分考虑了机载环境的使用要求，所有外露的紧固部件都做了防松处理，外壳接缝处做了密封胶条安装槽，满足高空低气压、温差变化大的使用环境要求，回转部位的密封结构既保证了转动的顺滑度，也能避免外部杂质进入转动机构，提升设备的使用寿命和维护周期。
