电线回收铜塑分离振动分选设备结构

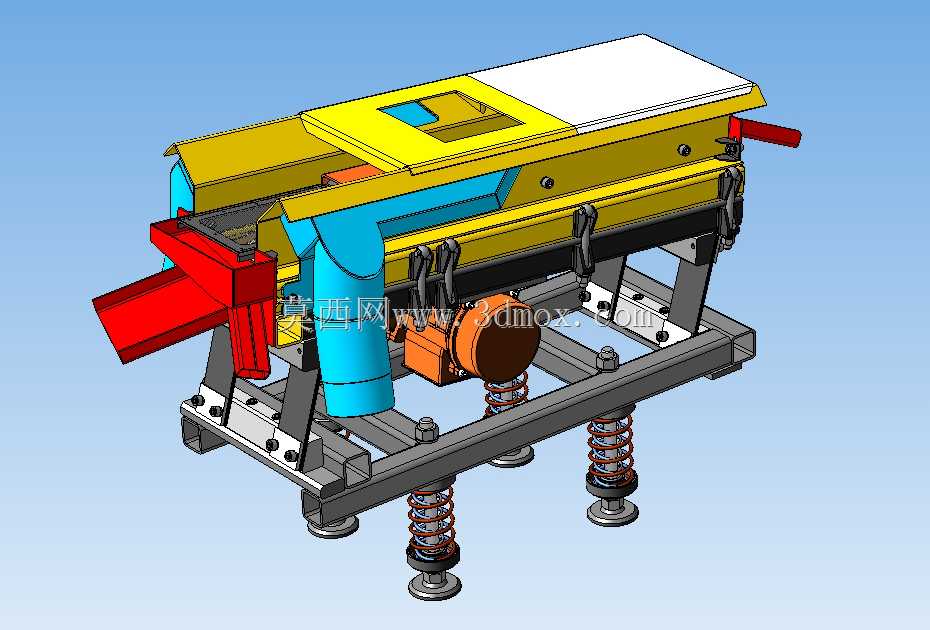

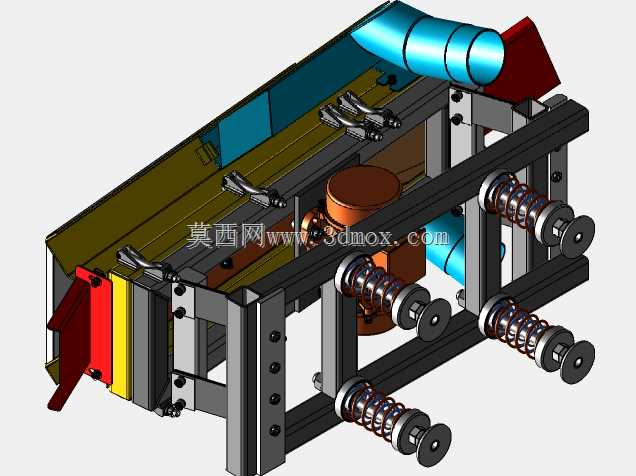

　　在废电线回收处理的产线环节中，铜与绝缘层的高效分离直接决定金属回收率与后续加工纯度，这款振动分离设备正是针对该场景开发的专用分选结构。设备整体采用卧式长槽型布局，主体分选槽体架设在四组螺旋弹簧支撑组件上，底部通过偏心振动电机提供激振源，这种设计能够让槽内物料在定向振动作用下实现分层与向前输送，密度差异较大的铜粒与绝缘塑料会在振动过程中逐步分离，从不同出料口排出完成分选。从结构设计逻辑来看，槽体上部设置有进料口与防尘盖板，避免分选过程中细碎物料飞溅，侧部分别设置铜料出料端与绝缘料出料端，倾斜角度经过反复校核，能够匹配不同粒径破碎电线料的分选流速，不会出现物料堆积或者流速过快导致分选不彻底的问题。支撑弹簧选用等节距圆柱螺旋压缩弹簧，

　　搭配底部可调式地脚，安装时可以根据现场地面平整度调整设备水平度，保证四个支撑点受力均匀，避免运行过程中出现偏振、异响等问题，弹簧的刚度参数经过匹配计算，既能够有效隔绝振动向安装基础传递，降低设备运行对周边工位的振动影响，又能保证槽体获得足够的振动幅值，满足物料分选的振幅要求。设备的激振单元安装在槽体中下部位置，偏心块的角度可以根据处理物料的粒径、密度差进行调整，从而改变激振力大小，适配不同破碎规格的电线料分选需求，比如处理细粒径的通讯线破碎料时，可以适当调低激振力，延长物料在槽内的停留时间提升分选精度，处理粗粒径的电力电缆破碎料时则可以调高激振力，加快物料输送速度提升处理效率。从安装边界来看，

　　设备整体占地尺寸适配中小型再生资源回收车间的工位布局，不需要额外浇筑大型混凝土基础，仅需平整硬化地面即可完成安装固定，进料端可以直接对接电线破碎机的出料口，出料端可以衔接后续的铜料收集、塑料料收集装置，能够快速嵌入现有废线回收处理流程，不需要对原有产线做大规模改造。槽体内壁铺设耐磨衬板，长期接触细碎金属物料也不会出现过度磨损，设备侧面设置有快拆式检修卡扣，日常维护时可以快速打开槽体盖板，清理筛网残留物料、检查内部磨损情况，降低运维的拆装难度。
