焊接结构手动搬运手推车三维设计

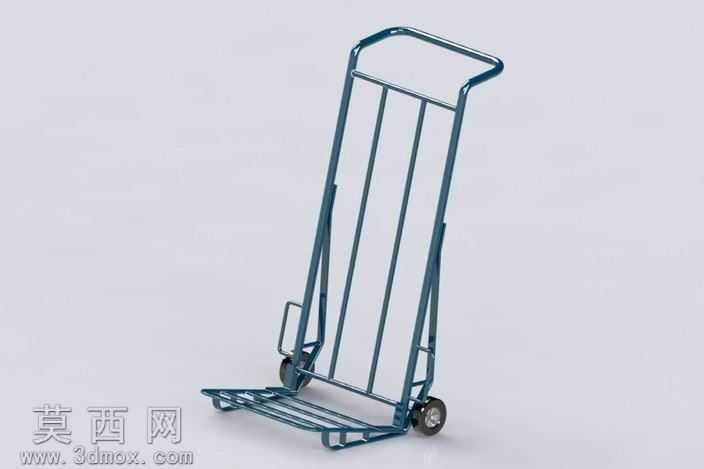

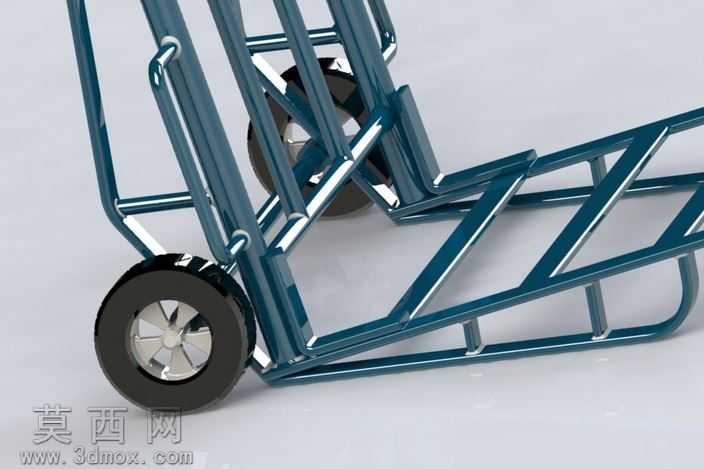

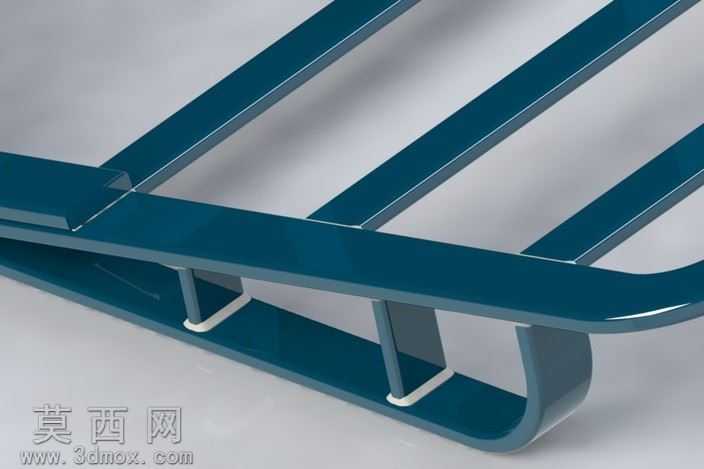

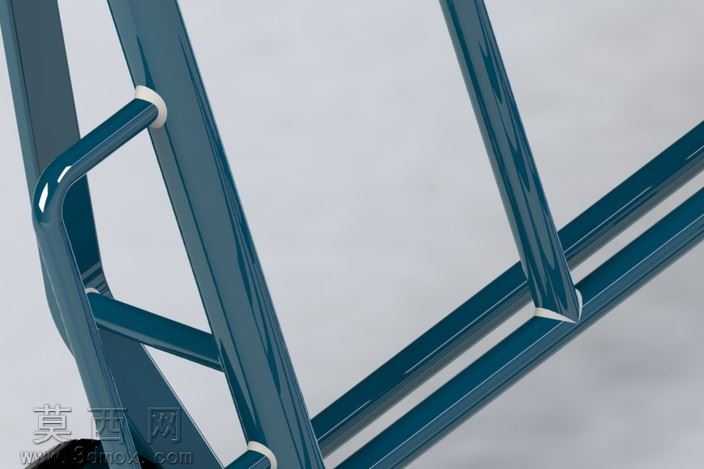

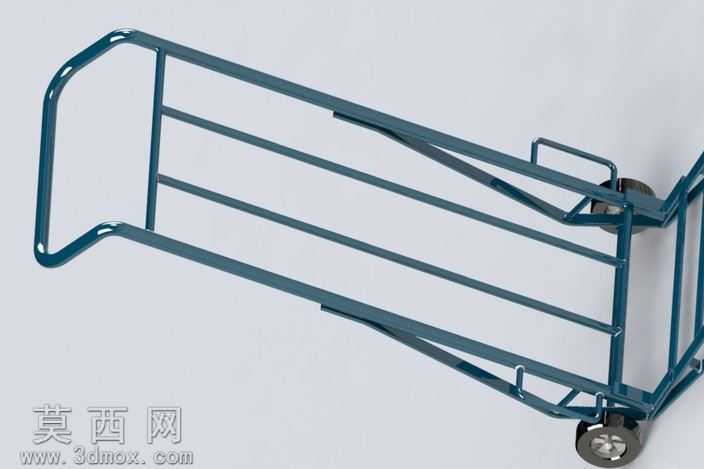

本作品为手动搬运手推车的三维建模设计，整体采用焊接式金属框架结构，建模过程中严格遵循手动搬运车的实际使用逻辑与结构力学要求，先通过草图绘制完成整体轮廓的尺寸标定，确定扶手高度、承载托板尺寸、轮组安装位置的核心参数，保证建模尺寸符合日常搬运作业的人体工程学需求。建模阶段采用多实体建模方式分别构建扶手弯管、竖向支撑筋条、底部承载栅格托板、轮组安装支架、侧边限位挡架等独立部件，对圆管弯折处做平滑过渡处理，还原金属管材弯折加工的真实形态，对焊接拼接位置做贴合处理，模拟实际焊接工艺中构件间的连接状态，避免出现结构穿模、衔接错位的问题。材质渲染阶段，为整体金属框架赋予蓝灰色喷塑金属材质，调整材质的金属度、粗糙度参数，还原金属管材表面哑光喷塑的质感，为滚轮部分赋予黑色橡胶材质与金属轮毂材质，区分橡胶的高粗糙度哑光质感与轮毂的金属亮面质感，同时添加合理的环境光照与软阴影效果，让整体渲染效果贴近真实工业产品的展示效果。结构设计上，底部采用栅格式托板设计，在保证承载强度的同时降低整体自重，竖向设置多根平行支撑筋条连接扶手与底部托板，提升整体框架的抗形变能力，扶手位置做圆弧弯管处理，避免尖锐边角带来的使用安全隐患，轮组采用双后轮布局搭配前置支撑脚，保证空载与载货状态下的放置稳定性，侧边设置的小型挡架可避免搬运过程中货物从侧方滑落。整个建模过程注重结构的合理性与可制造性，所有构件的尺寸比例、连接方式均参考实际量产手动搬运车的工艺要求，既还原了焊接式手推车的真实结构特征，也通过渲染处理呈现出产品的实际外观质感，可用于手动搬运工具的结构展示、工艺参考等场景。
