带减振支撑的振动分离设备机架结构

　　该机架作为振动分离类设备的核心承载基体，主要应用于散状物料分级、固液分离、颗粒除杂等工况场景，常见于粮食加工、矿石分选、废旧物料回收、食品原料筛分等生产线中，承担承载振动组件、传递激振力、隔离振动传导的核心作用，避免设备运行时的激振力直接传递至安装基础造成周边设备共振、建筑结构疲劳损伤等问题。整体采用双层矩形框架式焊接结构，上下两层框架通过斜向支撑臂连接，形成稳定的梯形受力结构，可承受振动器工作时产生的多向交变载荷，避免长期运行出现框架焊缝开裂、结构变形等失效问题。框架主体采用标准型钢裁切后焊接成型，焊接位置预留打磨余量，安装面做铣平处理，保证振动器安装基准面的平面度公差控制在合理范围内，避免振动器安装偏斜导致轴承异常磨损。

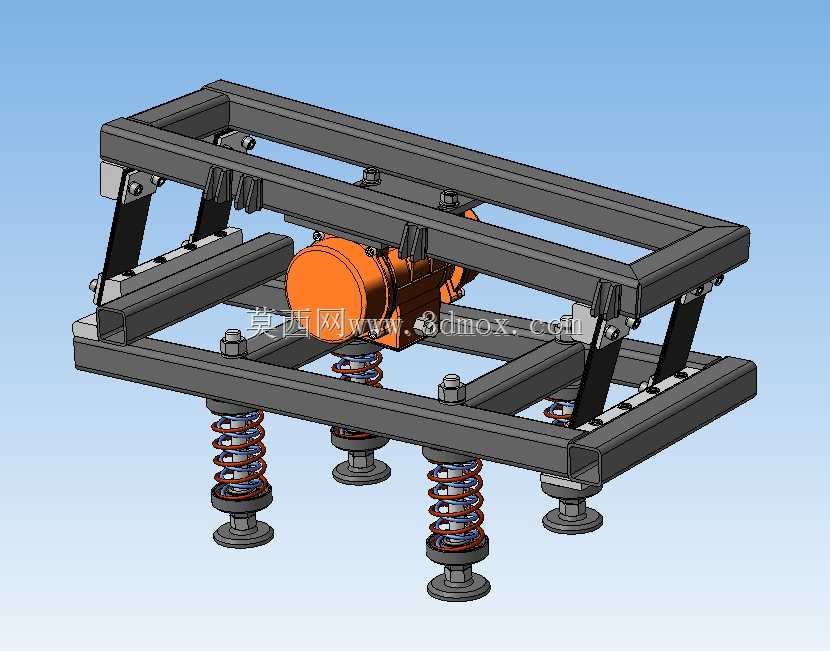

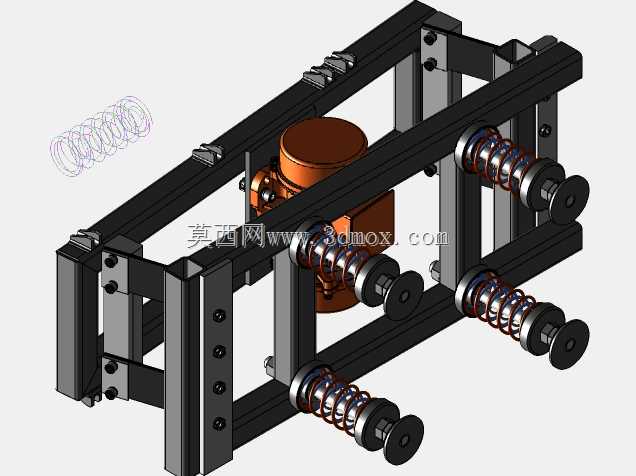

　　机架下层均布四组螺旋压缩弹簧减振支撑，每组弹簧配套上下定位座与底部可调脚杯，定位座可限制弹簧在振动过程中出现横向窜动，底部脚杯可根据安装地面的平整度调节高度，保证机架整体水平度偏差满足安装要求，弹簧刚度经过匹配计算，可将设备工作时的竖向振动加速度隔离90%以上，降低对基础的动载荷冲击。上层框架中部预留振动器安装位，安装位周边设置加强筋板，可适配指定型号的电动振动器安装，安装孔位采用长圆孔设计，可小范围调整振动器的安装位置，实现激振力作用点的微调，匹配不同处理量下的振幅需求。框架侧边预留筛体安装接口，可通过螺栓连接不同规格的筛箱组件，接口位置的孔位按照通用筛分设备的安装尺寸设计，具备一定的通用适配性。

　　设计过程中重点考量了交变载荷下的结构疲劳强度，所有型钢连接处均做圆角过渡，避免应力集中，斜向支撑的角度经过受力优化，可将振动器产生的激振力均匀分散至整个框架结构，减少局部应力峰值。安装边界方面，机架整体占地尺寸适配中小型筛分生产线的安装空间，底部支撑脚的安装孔位可适配常规的地脚螺栓固定，也可直接放置在硬化地面通过脚杯调平使用，无需额外制作大型安装基础，降低现场安装的施工成本。日常运维中，可直接通过观察弹簧的压缩量判断设备负载是否均匀，框架上预留的观察间隙可方便检修人员快速检查振动器的固定螺栓松紧状态，减少设备停机维护的时间。
