多层立式圆形振动筛分设备结构

　　该圆形筛属于细粉与颗粒物料分级处理中常见的立式振动筛分设备，整体采用圆筒叠层布置，适合在食品、化工、医药、金属粉、磨料、塑料粒子等生产线中完成除杂、分级、过滤和粒度控制。设备通过底部振动电机产生高频三维激振，使筛面上的物料既产生圆周扩散运动，又形成上下跳动和轴向滑移，从而在有限筛网面积内获得较高的透筛效率。

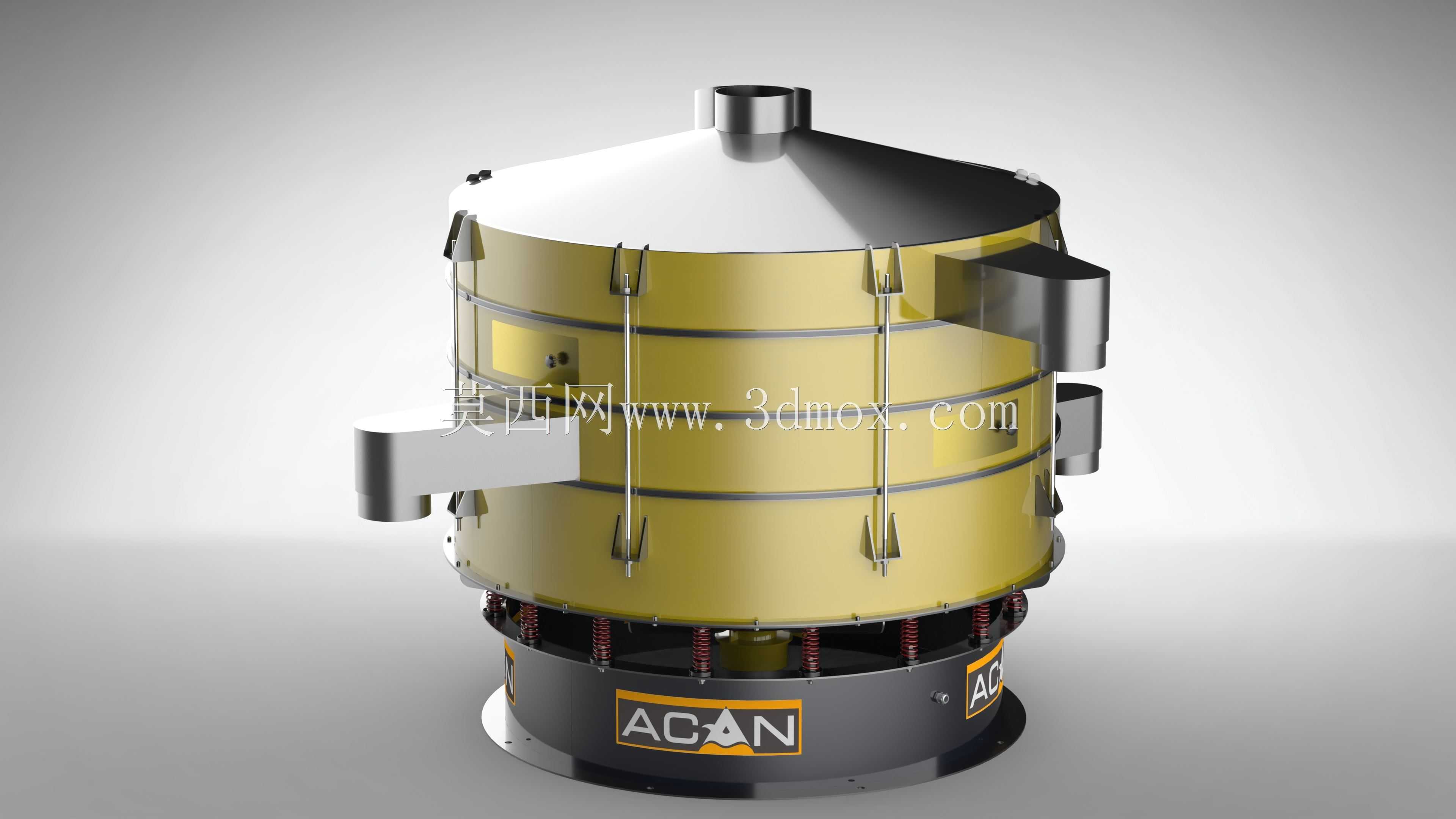

　　从结构布置看，设备下部为振动源和底座区域，底座外侧设置加强筋与安装支脚，内部容纳激振电机及偏心重锤。底座与筛箱之间布置多组螺旋弹簧，弹簧承担隔振和支撑作用，使工作振动集中在筛体部分，减少向地面或平台传递的动载荷。设计时需要重点校核弹簧刚度、预压量和设备空载、满载状态下的振幅，避免启动过共振区时出现过大摆幅，也要防止弹簧长期受交变载荷后疲劳失效。

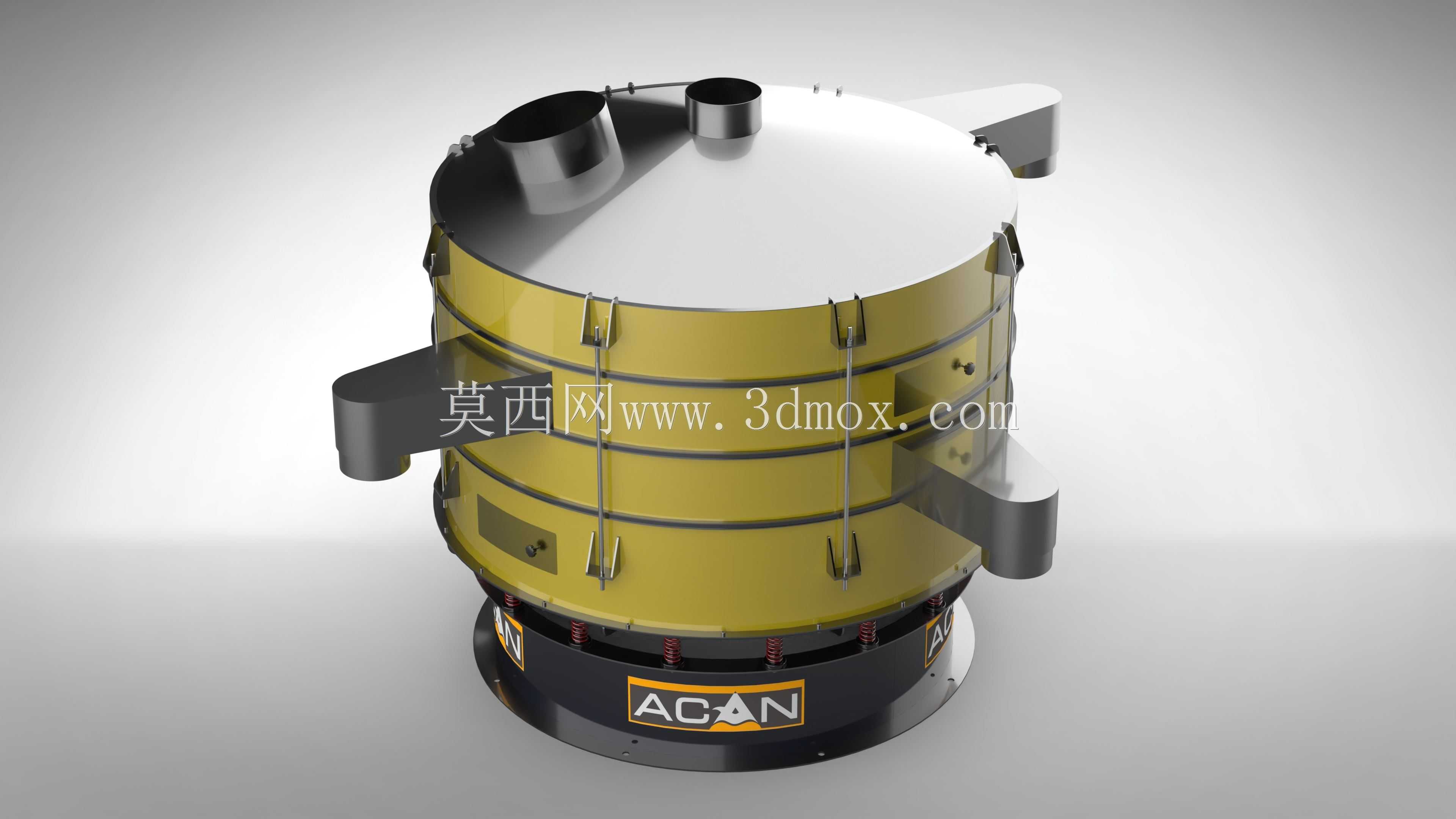

　　中部筛箱由多层筛框叠装而成，层与层之间通过快开抱箍、拉杆或卡扣压紧，便于更换不同目数筛网。每层筛框对应一个出料通道，侧向伸出的溜槽将不同粒度物料分别导出。模型中可见多个高度不同的排料口，这种布置能够让粗料、中粒料和细粉按筛分路径连续排出，减少物料在筛框内滞留。顶部设置进料口和盖板，进料位置偏向中心，可使物料落到筛面后均匀向外扩散；顶盖与筛框之间需要考虑密封，防止细粉外逸或交叉污染。

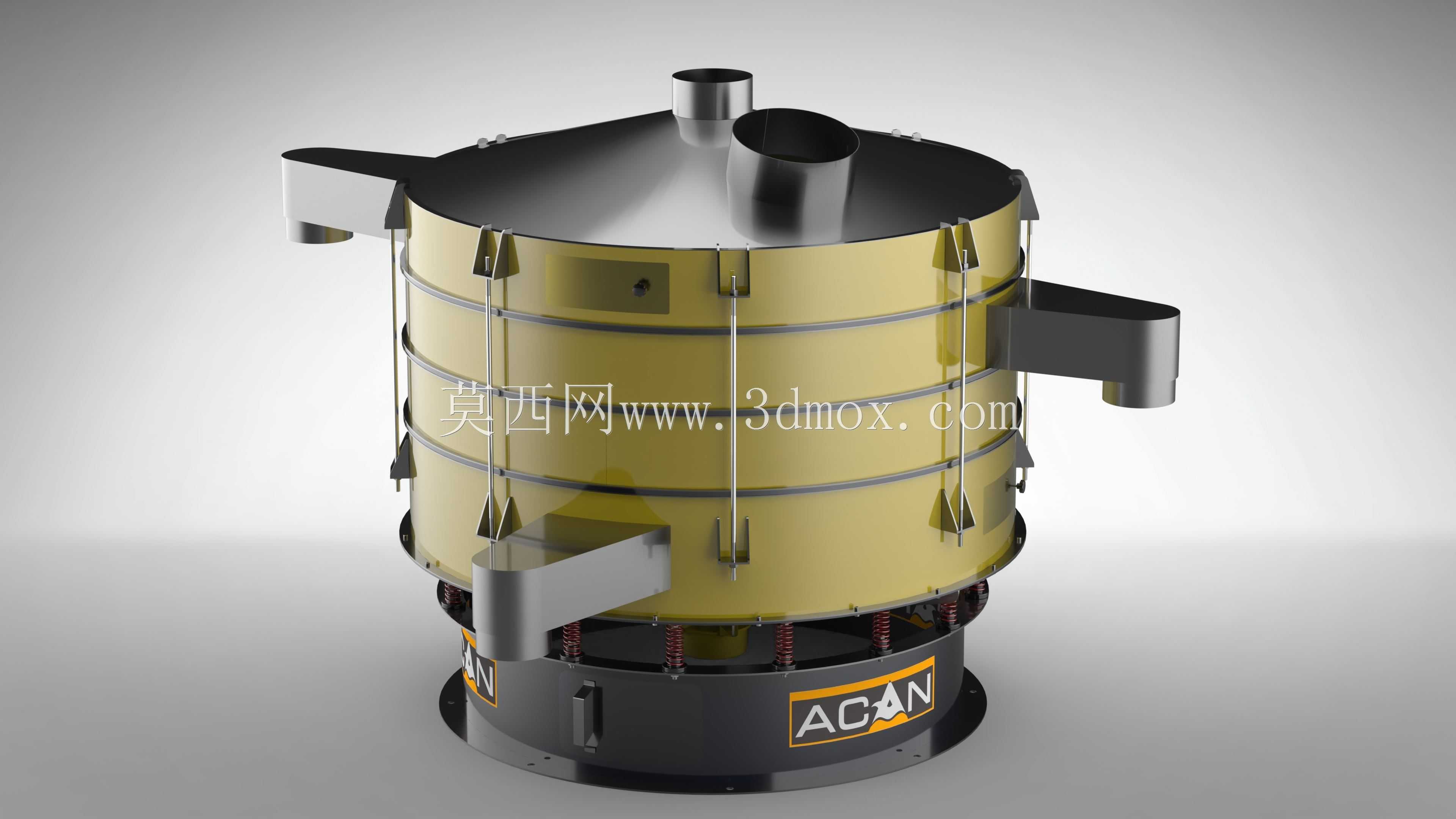

　　外形方面，设备主体为圆柱形，最大外轮廓由筛框直径、侧出料溜槽和顶部管口共同决定。安装边界不能只按筒体直径预留，左右出料口会明显占用检修与接料空间，顶部进料口还需与上方喂料装置保持垂直对中。设备底部应布置在平整钢平台或混凝土基础上，周围预留筛网抽取、抱箍拆卸、弹簧检查和电机维护空间。若用于粉体工况，出料溜槽下方常连接密闭输送设备或集料容器，现场布局时还要考虑除尘接口和观察维护位置。

　　设计思路上，这类筛机强调紧凑占地、多级分级和快速清理。圆筒形筛框没有明显死角，物料沿圆周运动时不易在边角堆积；多层结构可在一台设备上同时得到多种粒度产品，减少多台单级筛串联带来的管线和占地。筛网通常采用张紧结构，配合橡胶球或超声波清网装置可降低细粉堵孔概率。对于易吸潮、易黏附物料，出料口角度和筛框内壁过渡应尽量平滑，避免物料挂壁。

　　从建模角度看，该设备需要准确表达底座、弹簧、筛框层叠关系、顶盖、进料管、侧向出料溜槽、压紧拉杆和加强结构。筛体工作时存在振动位移，三维布局中与固定料管、平台护栏、输送设备之间应保留合理间隙，不能按静态零间隙装配。整体结构体现了小型振动筛分设备在连续生产中对分级精度、密封性、维护性和空间利用率的综合平衡。
