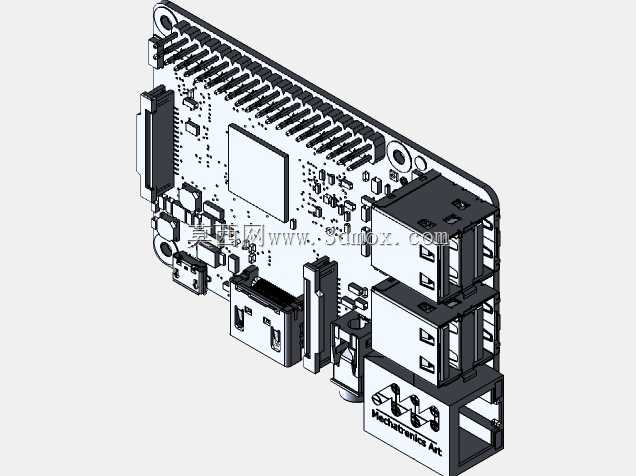

树莓派3代B型嵌入式开发板结构模型

　　这款单板计算机的三维结构模型，完整还原了硬件本体的所有接口布局与板载元件排布，可直接用于嵌入式项目的安装适配、外壳结构设计以及配套工装的开发验证。从实际工程应用场景来看，这类单板计算机常被嵌入到工业数据采集终端、小型智能控制单元、教学实验平台、边缘计算节点当中，很多做小型智能设备开发的团队，在项目初期做结构堆叠验证时，都需要精准的板卡模型来确认安装空间，避免后期开模或者组装时出现接口干涉、固定孔位不匹配的问题。模型在设计时严格参照实物的安装边界做了还原，板体四角的固定孔位孔径、孔距完全匹配通用安装规范，板身整体厚度、各接口突出板面的高度都做了精准复刻，比如侧置的USB接口、以太网口、HDMI输出接口、

　　Micro USB供电接口以及Micro SD卡槽的位置和突出尺寸，都和实物保持一致，做外壳设计时可以直接提取接口轮廓做开口避让，不需要反复对照实物测量尺寸。板载的核心处理器区域的散热片安装位也做了细节还原，包括排针的排布高度、板载元件的最高凸起高度都有明确的结构体现，在做整机内部空间堆叠时，可以直接用这个模型做干涉检查，确认散热片高度是否会和外壳内壁、其他叠加模块产生空间冲突。从设计思路上，模型没有做过度的细节简化，既保留了结构设计需要的所有关键尺寸基准，又没有冗余的细碎元件影响装配效率，板身的分层结构也做了区分，顶层的元件排布、底层的焊盘区域高度差都有体现，做配套的扩展板叠层设计时，

　　可以直接参考板体的高度边界确认排针连接后的整体堆叠高度。很多嵌入式开发项目中，结构工程师往往拿到板卡实物的时间晚于电气开发进度，有了精准的三维模型，就可以提前开展外壳设计、安装支架设计、内部走线规划等工作，大幅缩短项目的整体开发周期，同时也能提前验证不同安装方式下的接口操作空间，比如侧方接口插接线材时是否有足够的手指操作空间，固定螺丝安装时是否会和周边元件产生干涉，这些细节都能通过模型提前排查，减少后期打样的修改次数。
