方程式赛车管状桁架承载车架

　　这套管状空间桁架结构主要面向大学生方程式赛车的整车承载需求，车架作为赛车最核心的基体部件，需要把动力总成、悬架系统、转向机构、制动管路、座椅约束、车身覆盖件以及安全防撞结构全部整合在同一刚性骨架上。实际赛场工况下，车架不仅承受静态自重，还要传递加速、制动、转弯时的多向载荷，遇到正面、侧面和翻滚冲击时，桁架还必须为驾驶员保留完整生存空间，因此杆件布置不能只追求外观轻巧，而要围绕载荷路径、人机空间和维修可达性反复权衡。

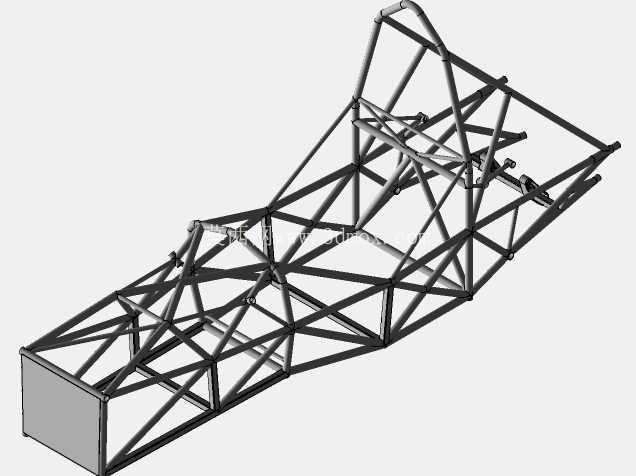

　　从结构形式看，整车采用圆管焊接空间框架，前部为鼻锥和前悬架安装区域，中段围绕驾驶舱形成封闭笼式结构，后部延伸至动力总成安装区。前舱杆件向车头收拢，便于布置前悬安装点、转向机和制动部件；驾驶舱周边通过斜撑形成多个三角形稳定单元，侧边防撞杆、顶部翻滚保护杆和底部纵梁共同构成乘员保护边界；后段则根据发动机、差速器和后悬硬点位置展开支撑，使驱动力和悬架反力能够沿多根杆件分散传递。相比薄板冲压车架，管状桁架在小批量试制场景下更容易通过切管、弯管、工装定位和焊接完成，修改节点位置也更灵活。

　　设计思路上，杆件并非均匀密布，而是在高载荷区增加交叉支撑，在需要装配操作和人员进出的区域留出开口。前环、主环、侧边防撞构件以及背部斜撑承担主要安全载荷，节点位置尽量对齐悬架摆臂、减震器和安全带固定点，避免让薄板或次要附件承受集中力。对于转向柱、踏板盒、座椅靠背和防火墙等安装界面，车架上需要预留平直管段或附加安装耳片，使后续装配时能够获得可靠的螺栓连接面。管与管相交处采用相贯贴合，焊缝沿结合轮廓布置，有利于减少应力集中并提高扭转刚度。

　　外形边界方面，车架整体呈低趴狭长布局，前部宽度较窄并向驾驶舱逐步展开，后部根据动力系统宽度形成支撑框架。顶部主环高于驾驶员头盔区域，侧向杆件在人体肩部、肘部和髋部外侧形成保护，同时不能影响方向盘操作和紧急撤离。底盘纵梁高度需兼顾离地间隙、底板安装和下肢空间；前轮后方与侧箱区域要给转向节运动、悬架跳动和轮胎转向留出足够间隙；后部框架则需匹配发动机进气、排气、链轮或差速器等部件的运动边界。

　　在工程建模过程中，骨架中心线通常先根据总布置硬点建立，再沿路径赋予管材外径和壁厚。每一个悬架安装点都应与硬点坐标联动，确保轮跳、转向和传动几何在车架微调后仍保持一致。管件相贯、焊接节点、安装片开孔和减重切口需要在三维环境中检查干涉，尤其要关注驾驶员头盔、方向盘、安全带、换挡机构以及脚部动作空间。对于需要夹具焊接的部位，还应从模型中提取关键节点坐标，制作胎架时控制主环垂直度、前后环相对位置和左右对称性。

　　该结构可用于赛车底盘方案验证、焊接工装设计、悬架匹配、整车总布置检查以及安全舱空间评估，也适合作为管式车架教学和赛事项目开发的参考。工程人员在深化时可进一步结合有限元分析，对扭转刚度、模态频率、碰撞吸能和关键节点应力进行校核，再根据结果调整管径、壁厚和斜撑角度，使车架在重量、强度、刚度和可制造性之间取得平衡。
