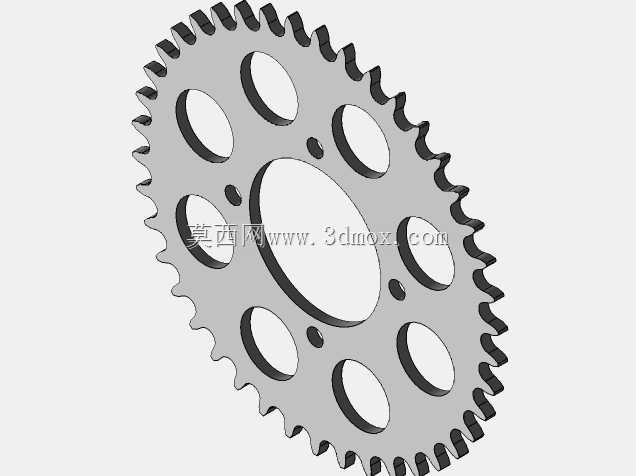

FSAE赛车用四十二齿传动链轮结构

　　这款链轮主要面向大学生方程式赛车的动力传输场景，是赛车后轮驱动系统的核心传动部件，安装在赛车后轴的轮毂安装位上，与发动机输出端的小链轮配合，通过传动链条完成动力从动力单元到行走轮的传递，直接决定赛车的终传比设定，影响整车的加速性能与极速表现。从结构设计来看，链轮采用42齿的齿形配置，齿廓完全匹配对应规格的传动链条节距，齿侧做了适配链条啮合的倒角处理，能减少链条进出啮合时的冲击，降低传动过程中的噪音与磨损，避免高速运转下链条跳齿的风险。

　　链轮主体采用辐板式轻量化设计，中心设置大尺寸的轮毂安装孔，周围均匀分布六个圆形镂空减重孔，在保证轮体整体结构刚度的前提下，尽可能去除非受力区域的多余材料，有效降低旋转件的转动惯量，提升传动系统的响应速度，这对于追求极致轻量化的方程式赛车来说至关重要，旋转件的减重收益远高于非旋转部件，能直接改善车轮的加速响应与悬挂的动态表现。在安装边界上，中心安装孔与轮毂定位轴采用间隙配合设计，孔周分布三个小尺寸的定位销孔，用于装配时的周向定位，保证链轮与轮毂的同轴度，避免运转时出现动平衡偏差，安装孔的位置度公差控制在合理范围内，能适配多数FSAE赛车常用的后轮毂安装规格，不需要额外做转接加工即可完成装配。

　　齿部的厚度经过强度校核，能承受赛车急加速、急减速时的瞬时冲击载荷，轮缘部分的厚度均匀，保证每个齿的受力一致性，避免个别齿因应力集中出现断齿故障。设计过程中优先考虑了传动效率与可靠性的平衡，没有为了极致减重过度削减受力部位的材料厚度，齿根位置做了圆角过渡，分散啮合时的接触应力，延长链轮的使用寿命。辐板部分的镂空形状经过优化，六个减重孔沿周向均匀分布，孔边缘同样做了倒角处理，避免应力集中在孔边位置，防止长期交变载荷下出现疲劳裂纹。链轮的整体平面度控制在较高精度，装配后不会出现偏摆，能减少链条的侧向磨损，保证链传动始终处于最佳啮合状态。

　　实际装车使用时，需要配合对应张紧机构调整链条的张紧度，这款链轮的齿形设计允许一定范围的链条张紧度偏差，不会因为轻微的张紧不当出现啮合异常。在赛事场景下，链轮需要承受起步时的大扭矩输出、高速过弯时的载荷波动、制动时的反向冲击，这款结构的刚度储备能覆盖这些极端工况的载荷需求，不会出现轮体变形导致的传动失效。从建模逻辑来看，齿形采用参数化生成方式，每个齿的齿距、齿高、齿廓圆弧都严格遵循链传动的设计标准，保证与链条的啮合精度，辐板与齿圈的过渡位置做了平滑处理，减少应力集中点，安装孔的位置与尺寸完全对应常规FSAE后轴的安装接口，可直接用于整车的装配验证、动力学仿真以及后续的加工制造环节，能缩短传动系统的开发周期，避免设计过程中出现安装干涉、强度不足等问题。
