nRF9160低功耗羽毛型BLE无线PCB模块

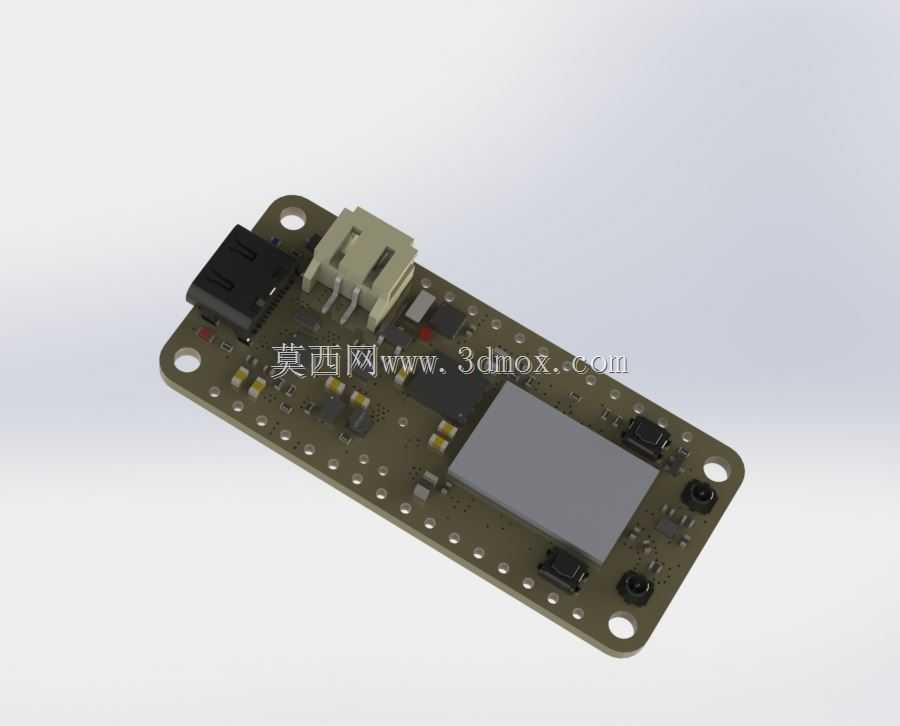

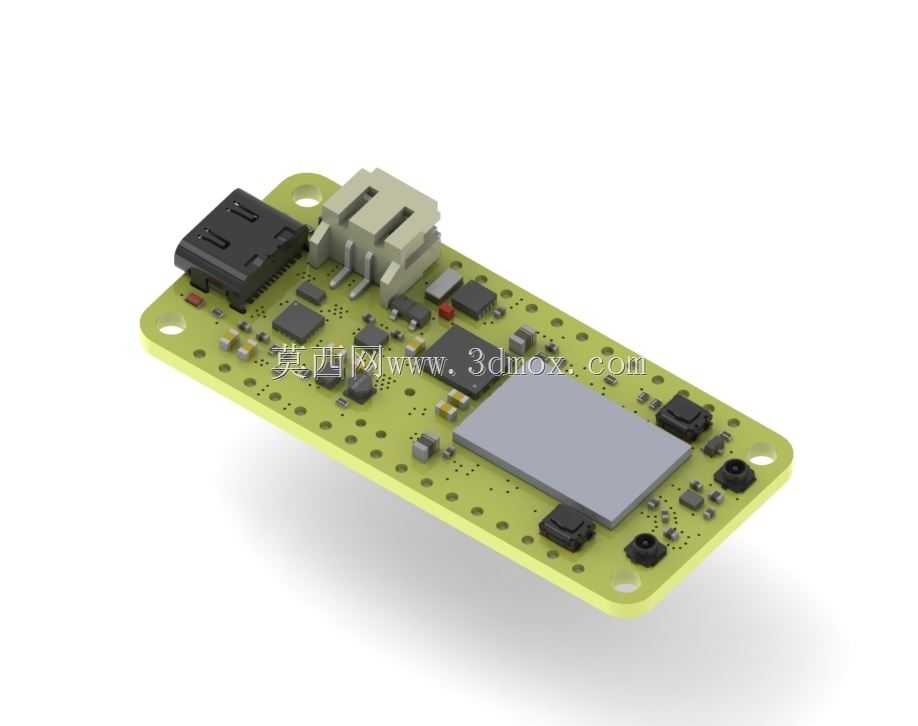

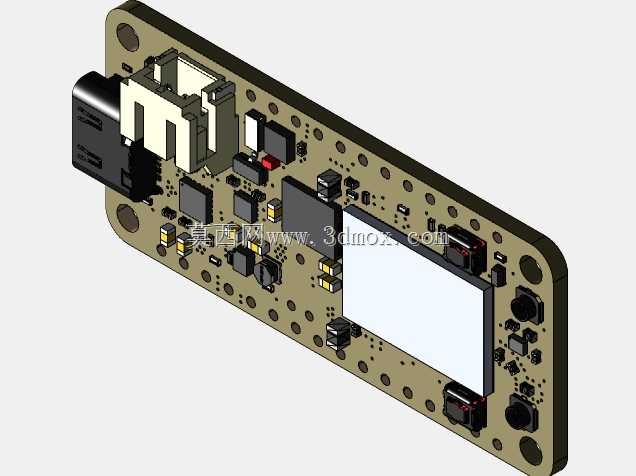

　　这款基于nRF9160的低功耗无线PCB模块，采用行业通用的Feather羽毛板外形规范设计，核心面向物联网终端、便携传感节点、小型智能硬件的无线通讯需求，适配当下低功耗广域网络与短距蓝牙融合的应用场景。从结构设计层面看，模块整体采用长圆形PCB轮廓，板边预留统一间距的安装固定孔，可直接适配市面主流Feather系列扩展板的堆叠安装需求，无需额外设计转接结构，能大幅缩短硬件开发的结构适配周期。板载元件布局遵循高频电路设计规范，射频区域做了净空处理，主芯片区域预留屏蔽罩安装位，可根据应用场景选配金属屏蔽罩降低外界电磁干扰，电源接口、USB接口布置在板端侧边，外接接线时不会与上方堆叠的扩展板产生结构干涉。从功能特性来看，

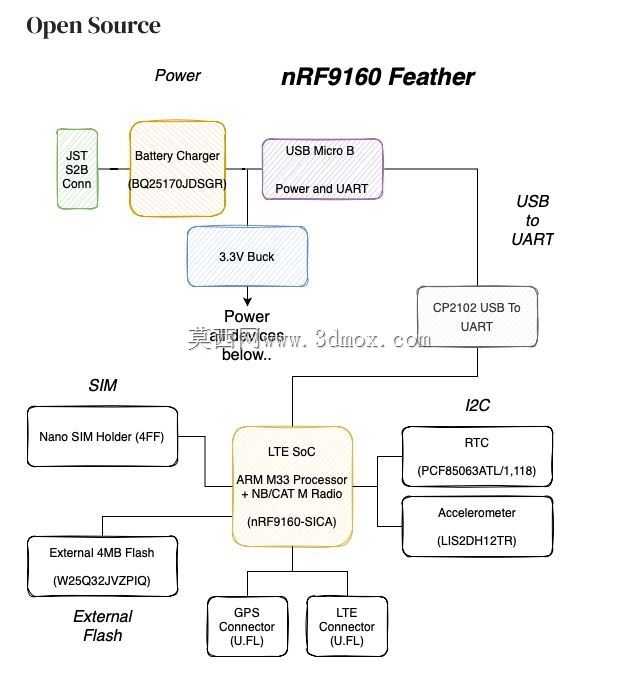

　　模块集成nRF9160核心芯片，同时支持BLE低功耗蓝牙短距通讯与蜂窝网络远距离传输，板载电源管理电路可适配锂电池直接供电，满足便携设备的低功耗运行需求，板上预留的GPIO引脚全部通过排针引出，可直接外接传感器、执行器等外围器件，无需额外走线。实际选型应用中，该模块可直接嵌入环境监测节点、资产定位终端、小型可穿戴设备、工业无线传感单元内部，作为核心通讯单元完成数据的无线收发，其标准外形尺寸可直接适配现有通用Feather板的外壳结构，结构工程师在做整机设计时，可直接调用该模块的三维模型完成安装位、避让空间的校核，提前排查排针高度、接口位置与外壳结构的干涉问题，避免后期打样出现结构错配。设计过程中，PCB板的厚度、

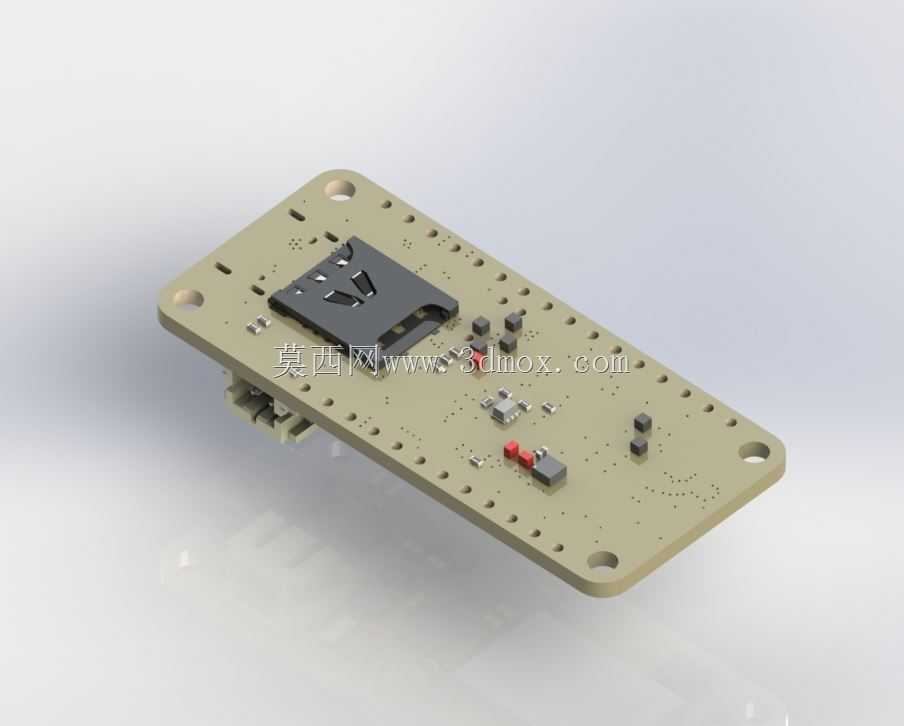

　　元件最高高度都做了统一规范，板上所有贴片元件的高度都控制在堆叠安装允许的范围内，USB接口、SIM卡座的位置都做了结构强化处理，频繁插拔时不会出现焊盘脱落的问题，安装孔的位置公差控制在通用PCB安装的标准范围内，与铜柱、螺丝的配合间隙满足批量装配的公差要求，可直接用于小批量硬件产品的集成开发，无需额外做结构优化调整。
