四缸水冷柴油发动机整机结构数模

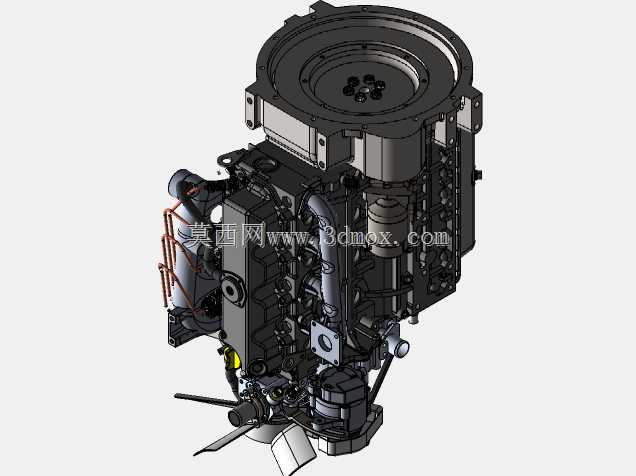

　　这套数模完整还原了一台直列四缸水冷柴油发动机的整机装配状态，覆盖缸体、缸盖、曲轴连杆机构、配气机构、冷却风扇、进排气歧管、燃油管路、启动电机、发电机、机油滤清器等全部外围附件，结构层级清晰，配合关系完整，可直接用于动力总成布置校核、教学演示以及零部件逆向参考。

　　从实际应用场景来看，这类小排量四缸柴油机广泛配套于轻型载货汽车、农用拖拉机、小型工程机械、固定式发电机组以及船舶辅机动力单元，依靠压燃式工作循环获得更高热效率与扭矩储备，在长时间高负荷工况下的稳定性优于同排量汽油机。数模中缸体采用龙门式铸铁机体结构，侧壁布置有加强筋与冷却水套连通通道，既保证曲轴箱刚性，也为冷却液循环提供流道；缸盖集成进气道、排气道、气门座孔与喷油器安装孔，顶部预留气门室罩安装面，周边螺栓孔位置与整机密封边界均按实际装配关系还原。

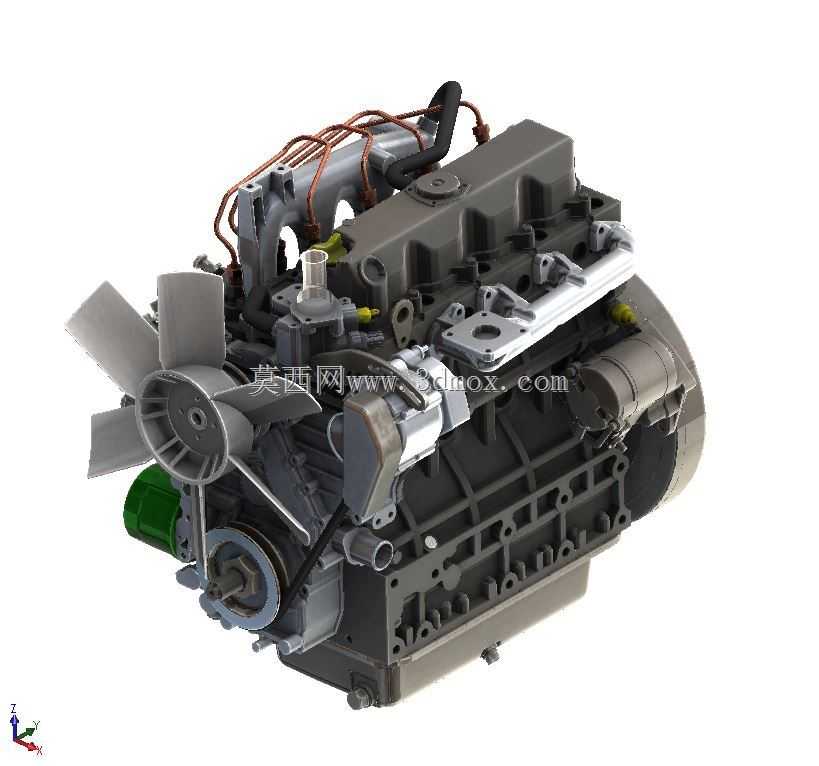

　　前端冷却系统采用轴流式风扇与水泵同轴布置，风扇护圈、皮带轮、张紧轮的相对位置清晰可见，设计时需重点校核风扇与散热器芯体的轴向间隙，一般预留25至40毫米导风距离，避免运行中振动干涉；皮带包角、轮系共面度也可在数模中直接测量，减少首轮样机的皮带跑偏、异响风险。左侧布置的绿色启动电机与飞轮壳对接，安装法兰的止口口径、螺栓孔分布决定了启动机互换性，选型时需保证驱动齿轮齿圈模数、啮合行程匹配。右侧发电机通过支架固定于缸体侧面，接线柱与燃油管、高压油管的安全间隙需在布置阶段排查，防止运行中管路磨损短路。

　　上部燃油系统采用高压油管连接喷油泵与各缸喷油器，铜管走向沿缸盖侧面排布并预留管夹固定位，数模中管路弯曲半径符合柴油机油管装配规范，避免死弯造成燃油节流。进排气歧管分别布置于缸体两侧，进气侧预留空气滤清器接管法兰，排气侧法兰可对接消声器或涡轮增压器接口，整机长宽高方向的安装悬置点位于油底壳下方与飞轮壳两侧，悬置软垫的安装孔距、支撑面高度均可直接读取，为整车底盘匹配、机架焊接设计提供准确边界。曲轴前端输出带轮、后端飞轮动力输出接口的尺寸关系完整，可配套离合器、变速箱或发电机联轴器做动力对接校核，内部活塞、连杆、曲轴的运动包络也已在装配中验证，不存在运动干涉。
