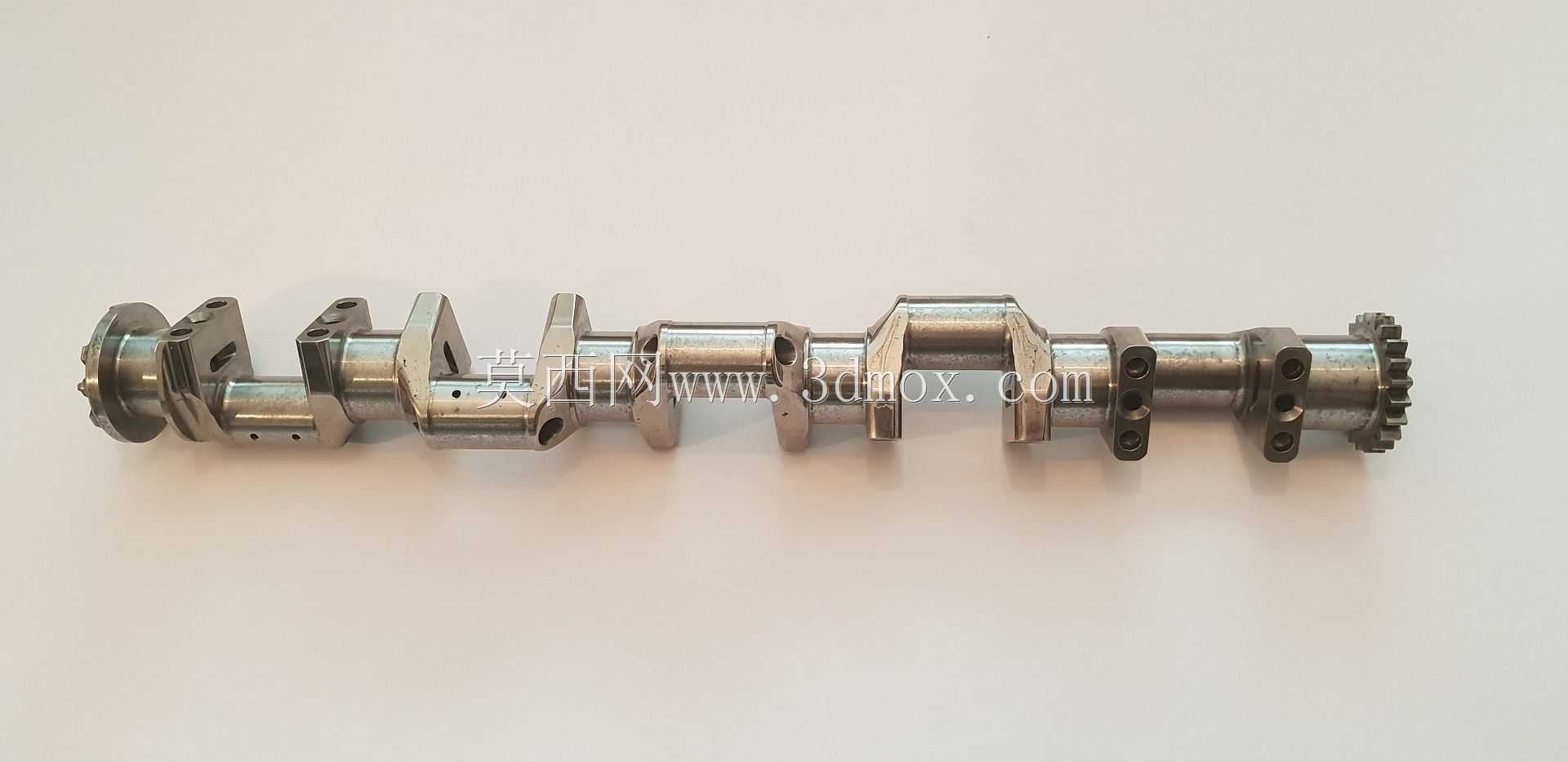

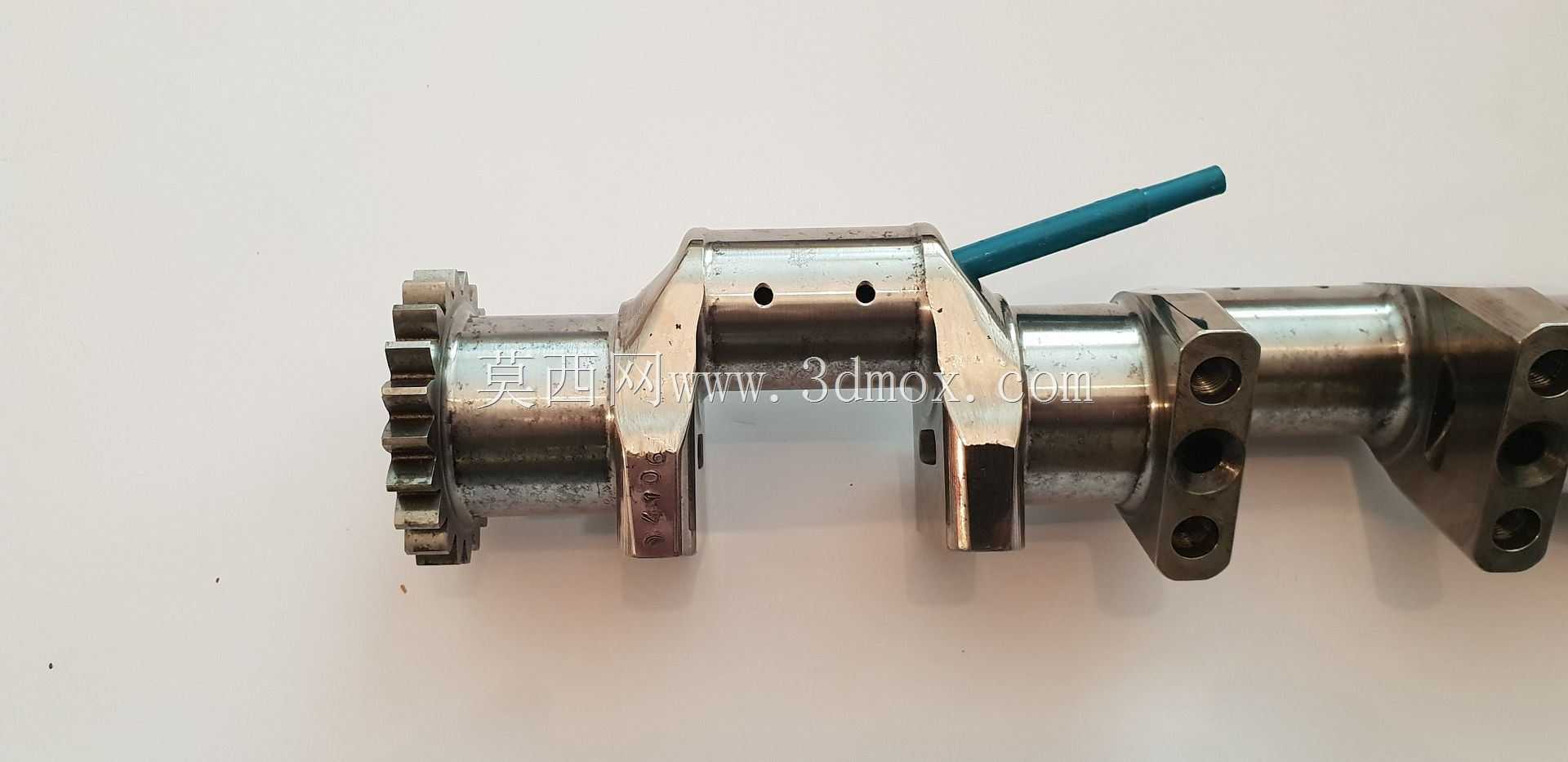

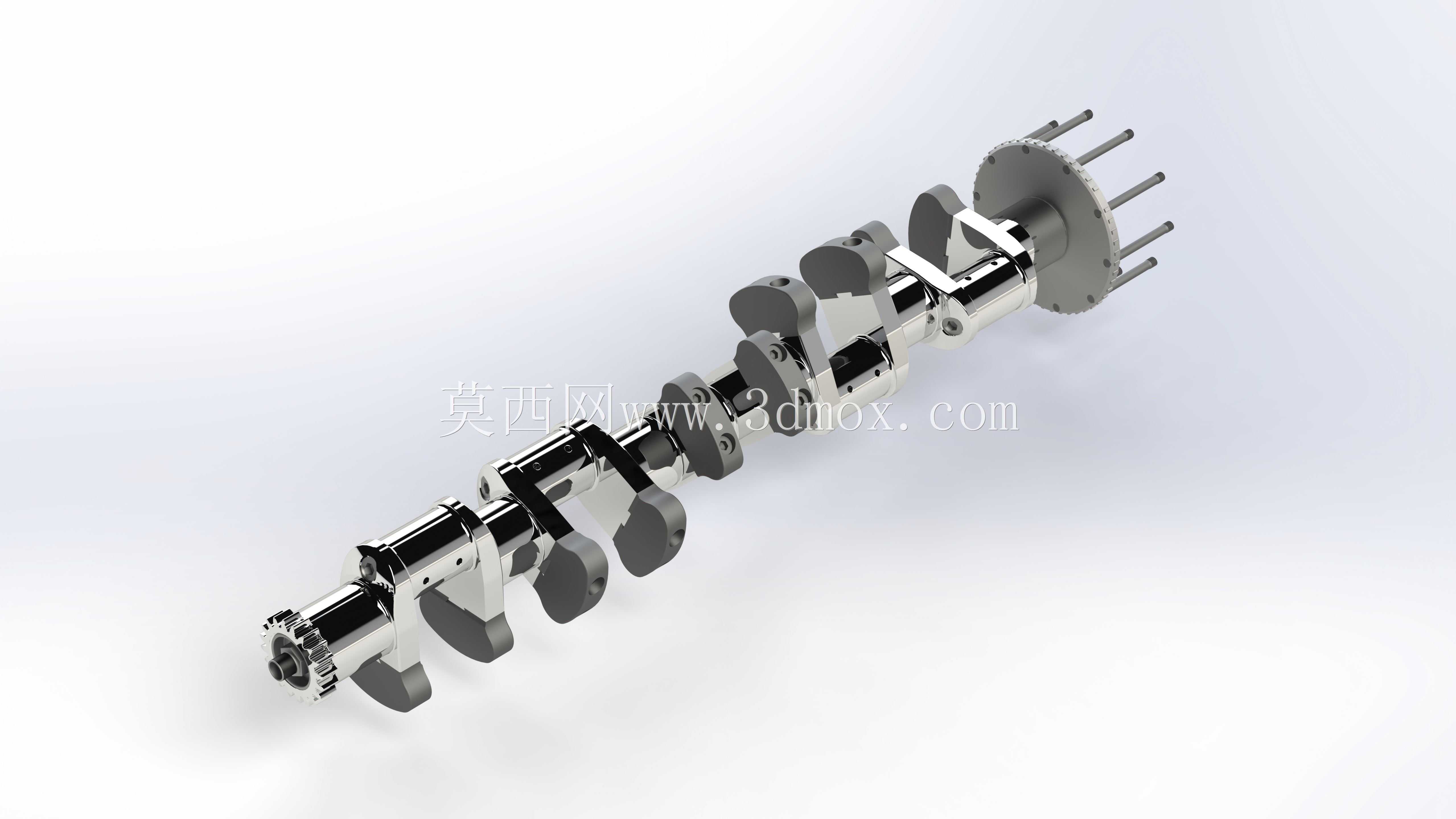

V10高性能赛车动力单元曲轴总成

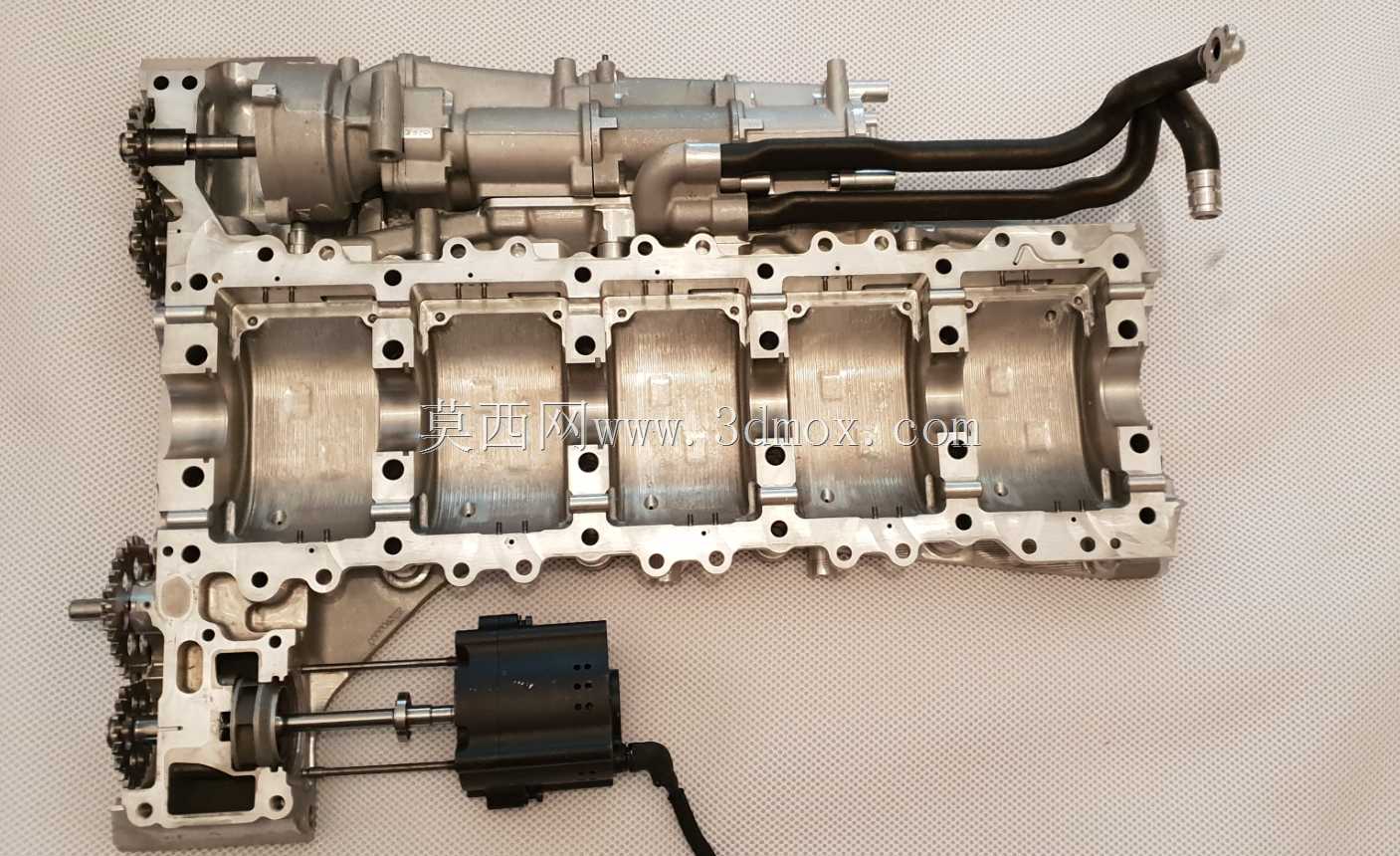

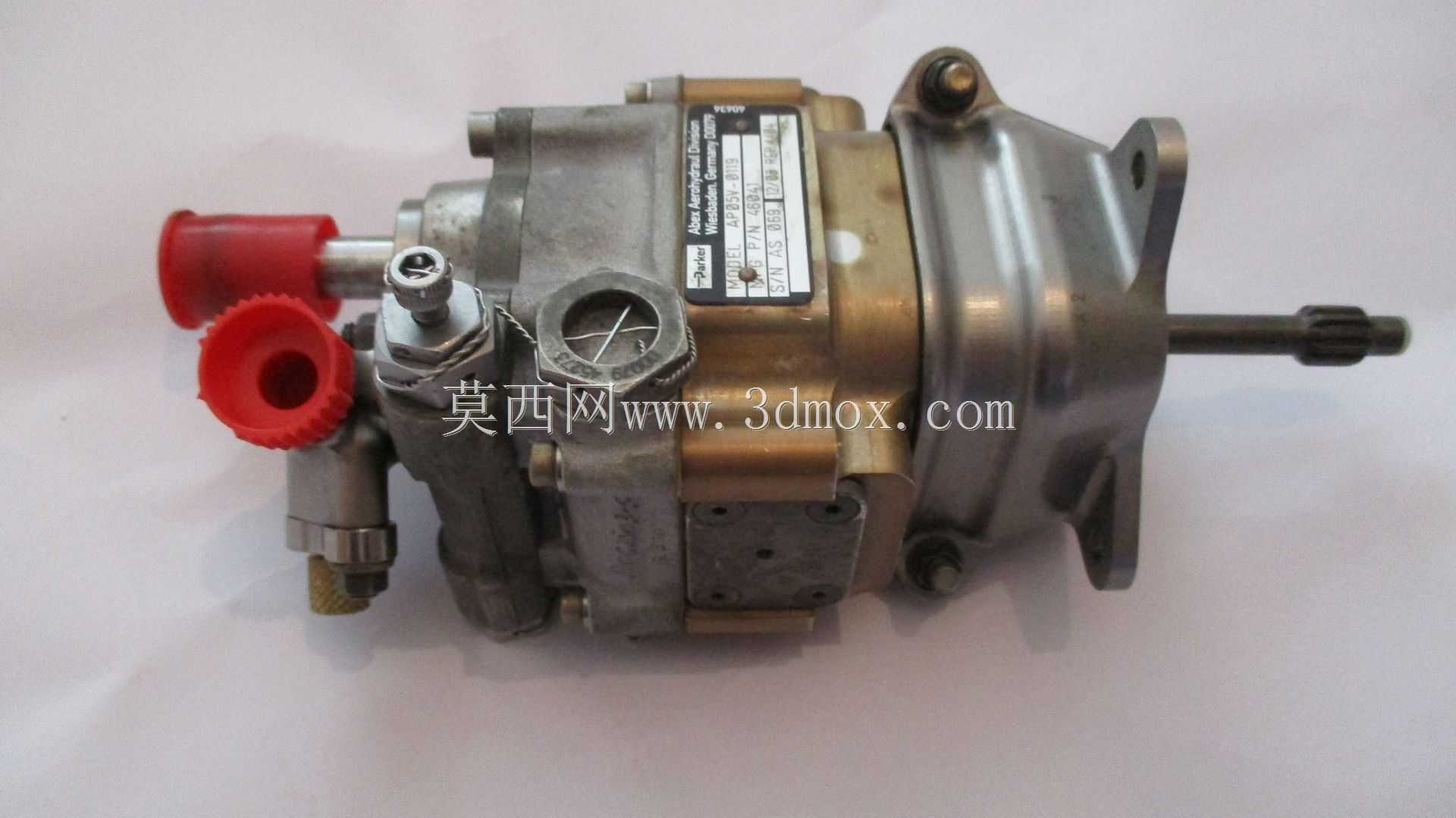

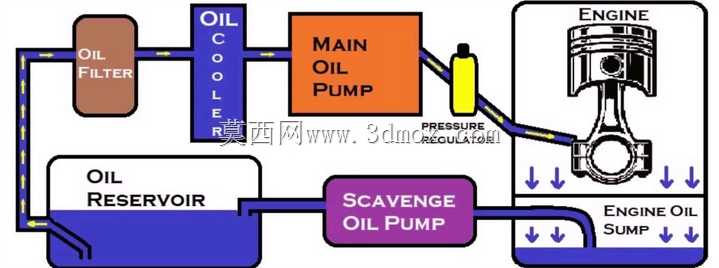

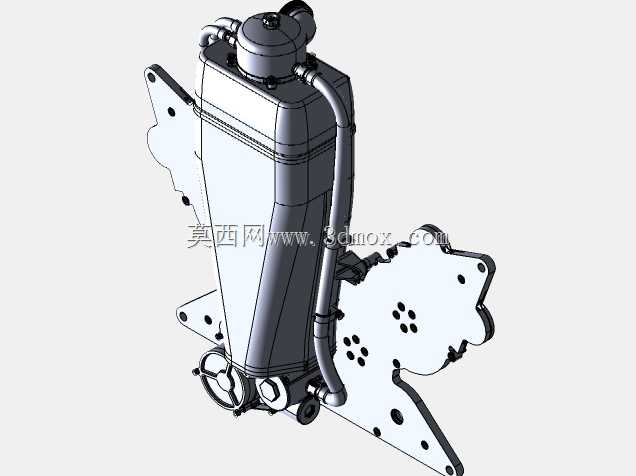

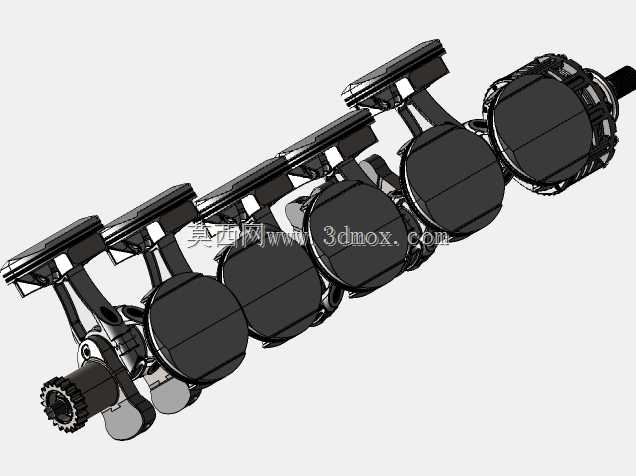

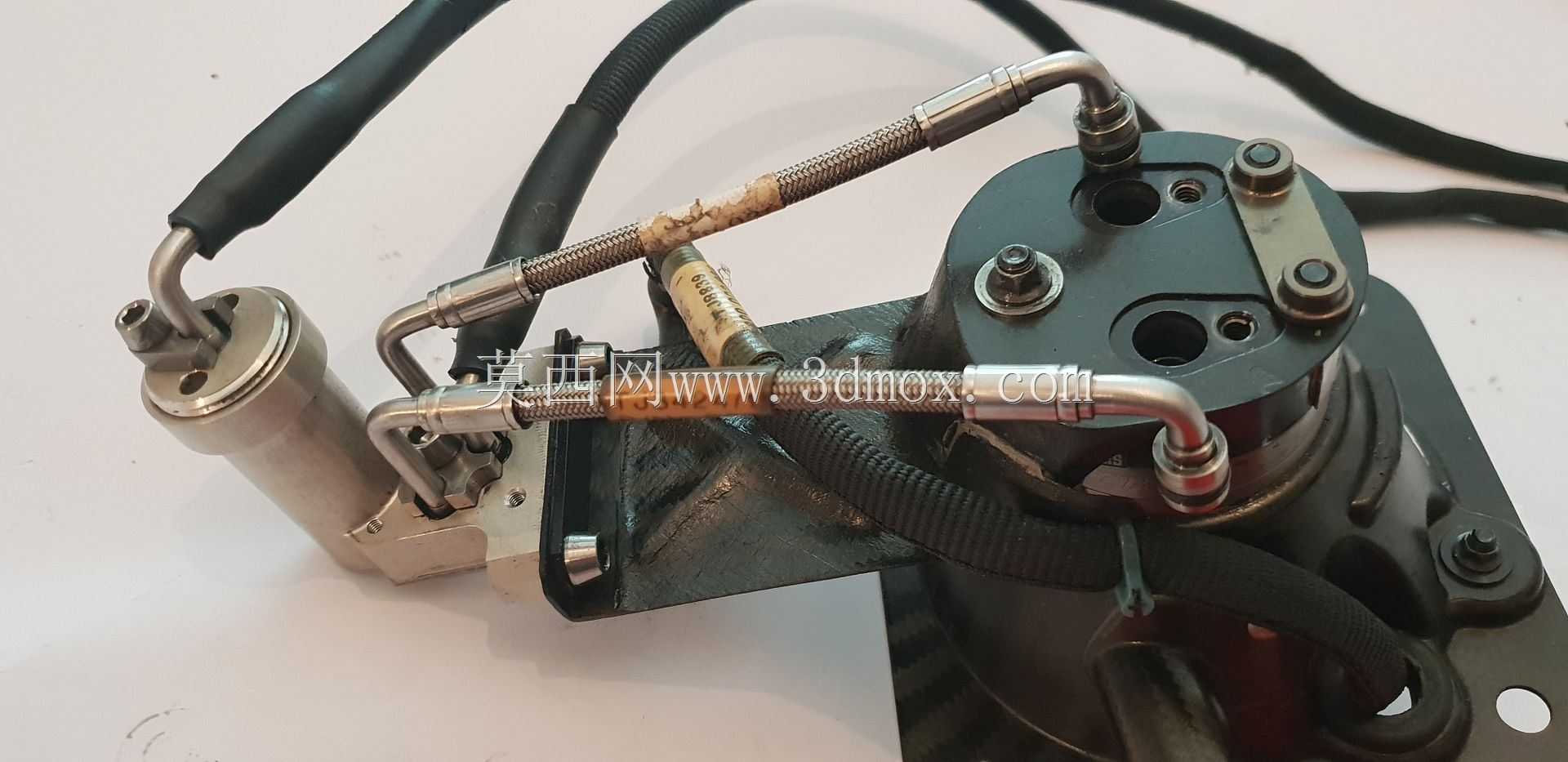

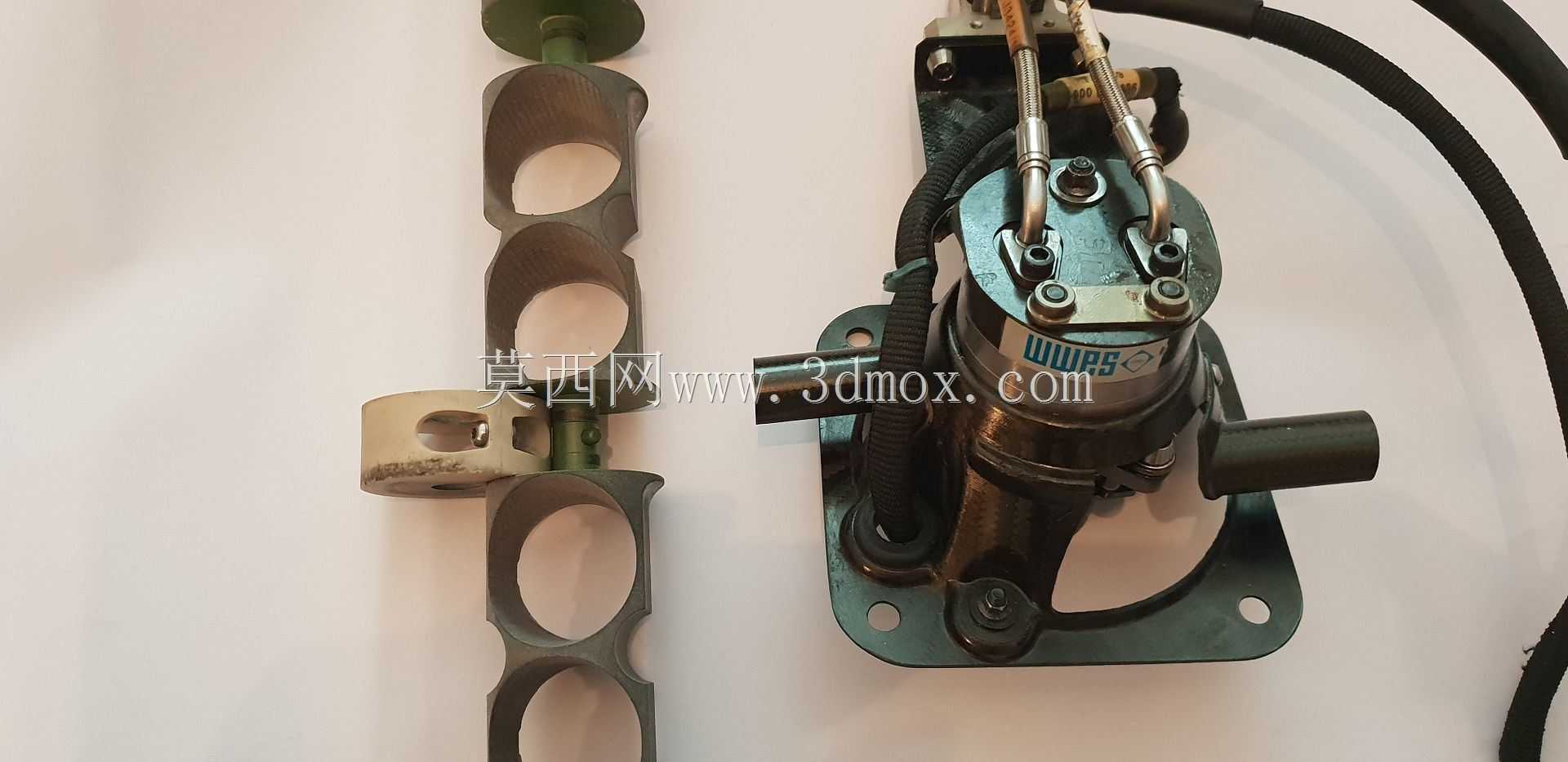

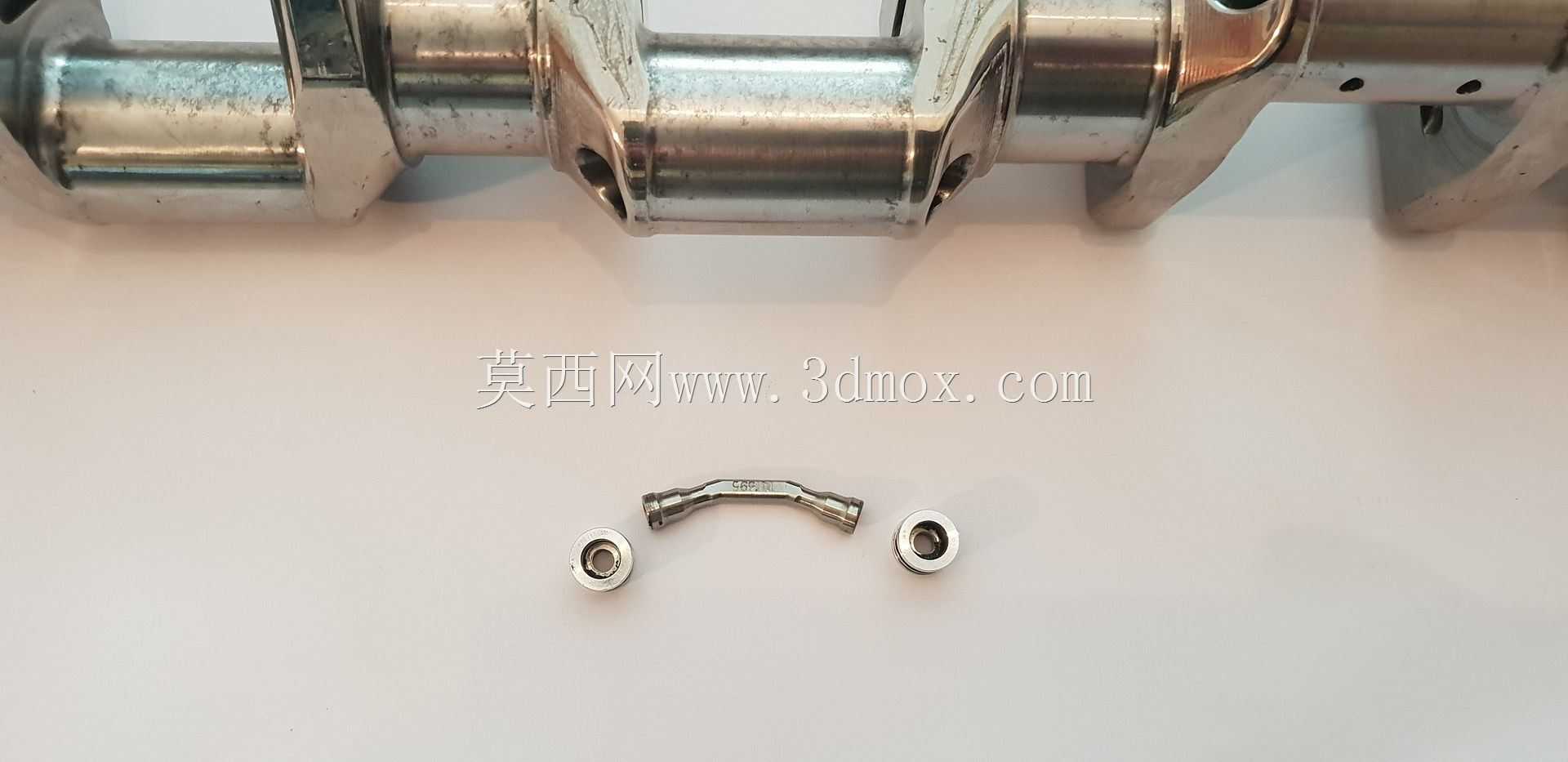

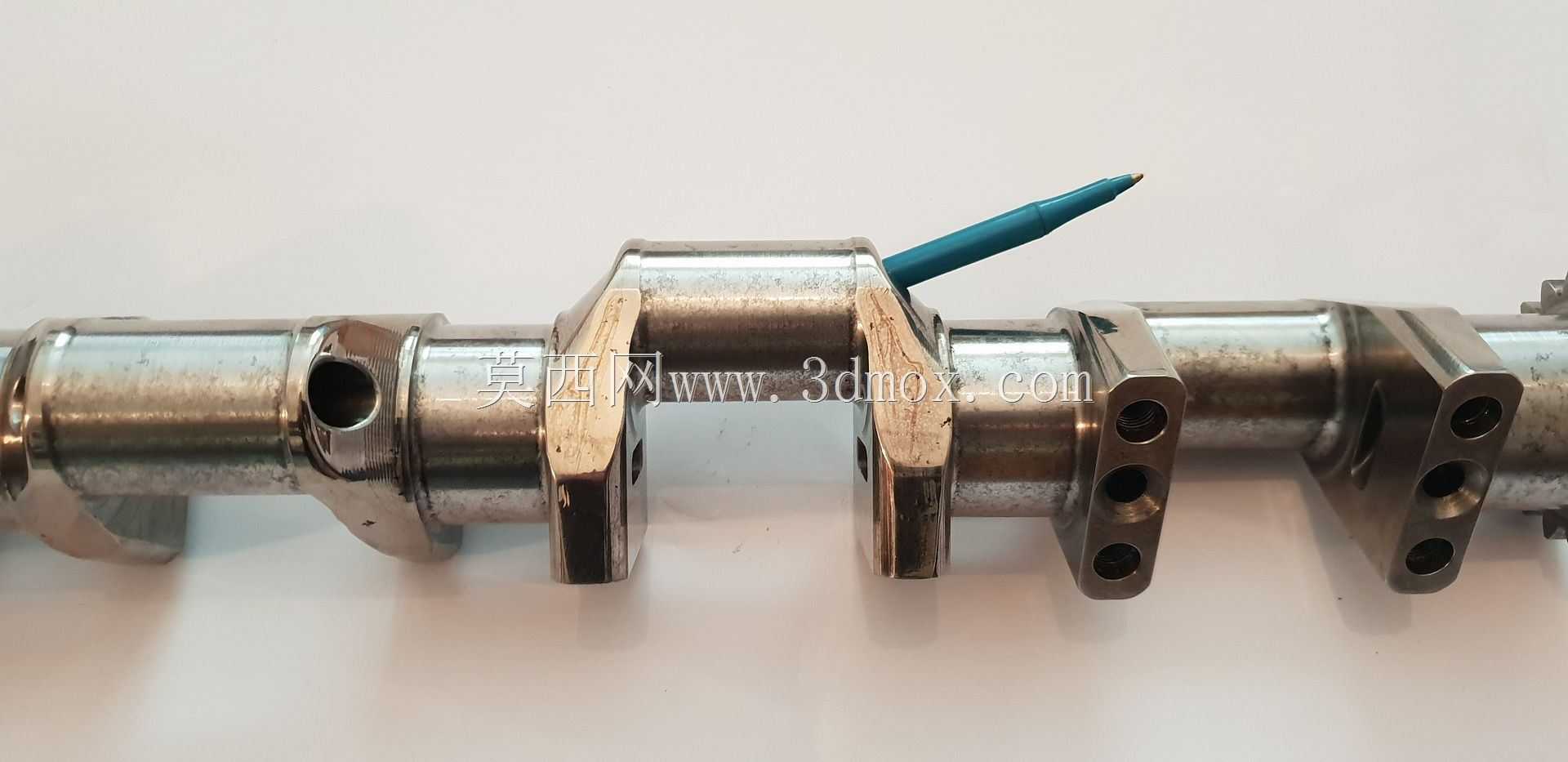

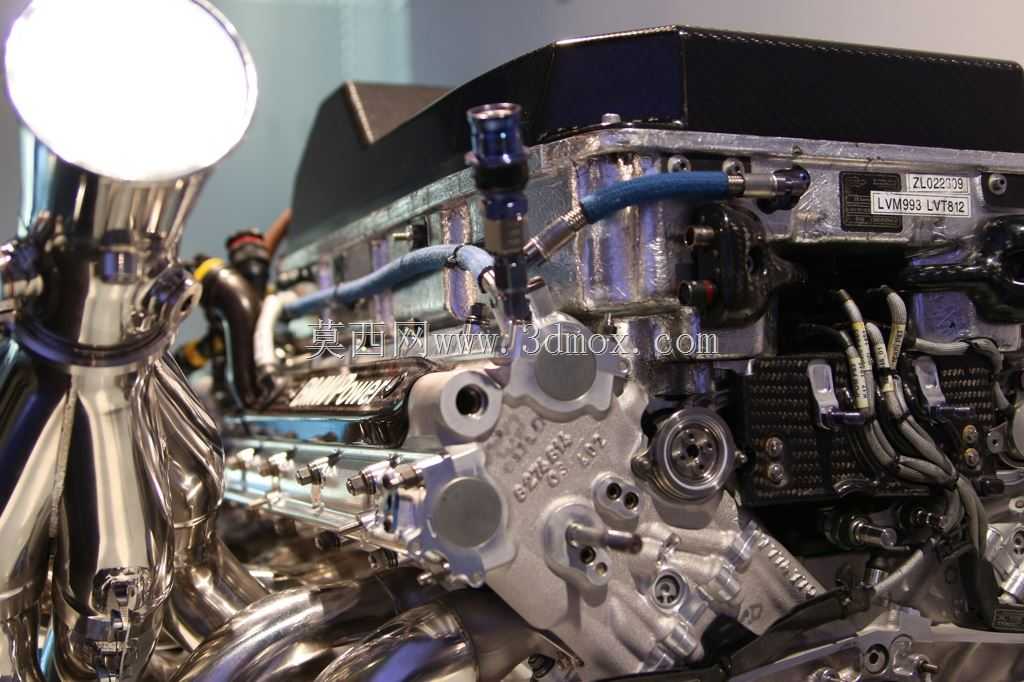

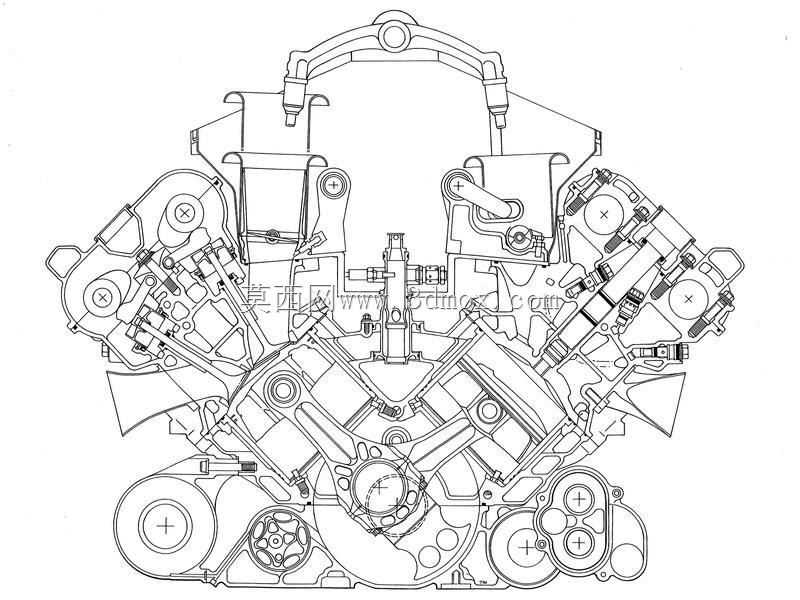

　　这套动力核心部件主要面向专业方程式赛车动力系统研发、高校赛车工程专业教学、动力总成结构逆向研究场景，可作为高转速内燃机结构设计的参考样件，也能用于赛车动力总成虚拟装配、运动仿真验证环节。从实际装车用途来看，该部件是V型90°夹角十缸内燃机的核心动力输出构件，负责承接十个气缸内活塞传递的往复冲击力，将活塞的直线往复运动转化为曲轴的旋转扭矩，通过后端法兰结构将动力传递给传动系统，驱动赛车行驶。从功能特性上看，该曲轴适配干式油底壳润滑系统，配套的扫气泵与离心机构可在高转速工况下快速抽回曲轴箱内的润滑油，避免高侧向加速度工况下油液晃动导致的润滑失效，满足极限工况下的连续运转需求；曲轴的曲柄销采用错角布置，匹配90°V型缸体的点火间隔，

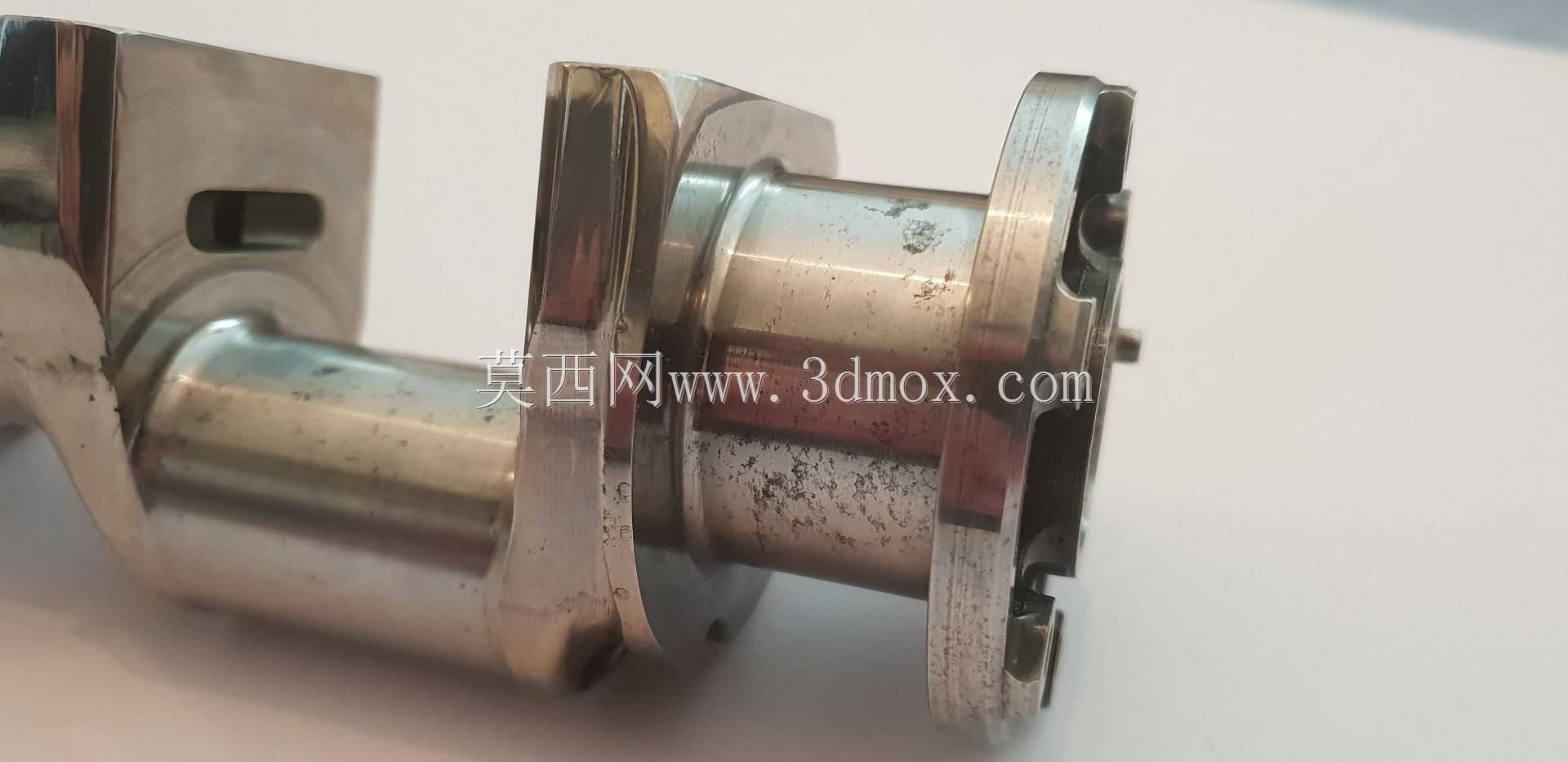

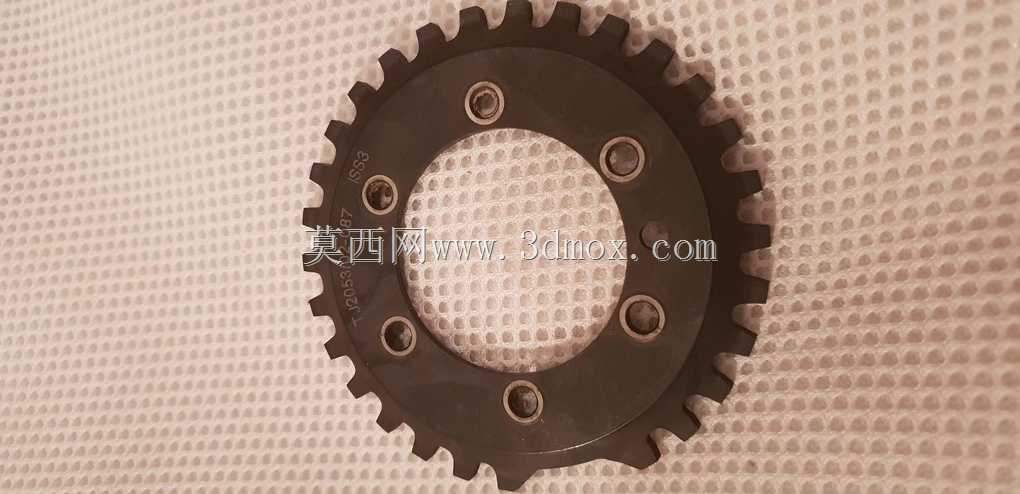

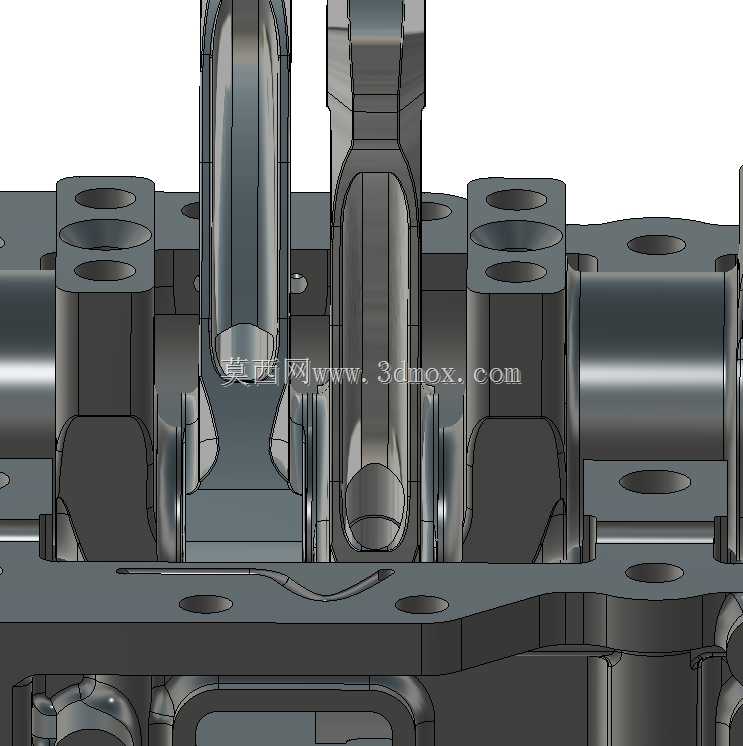

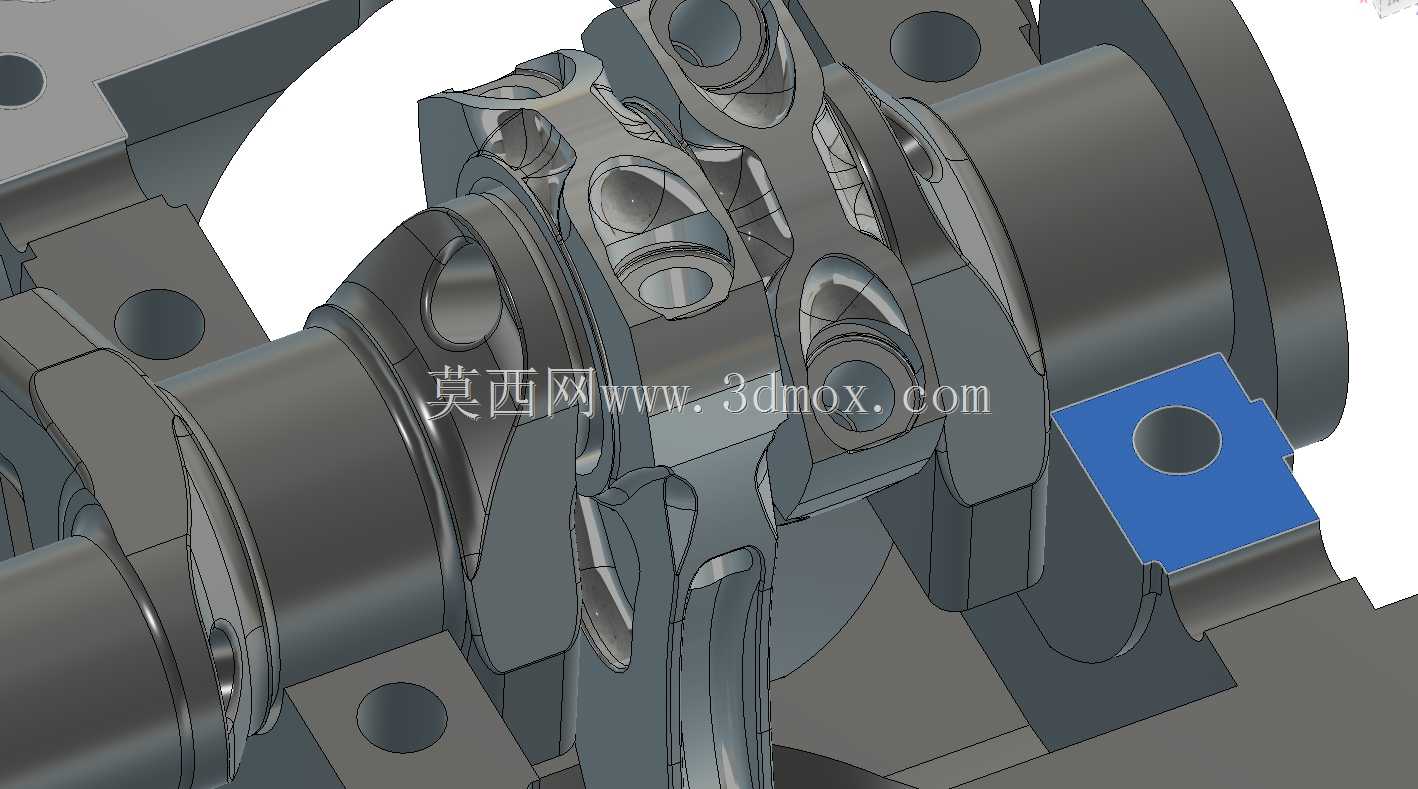

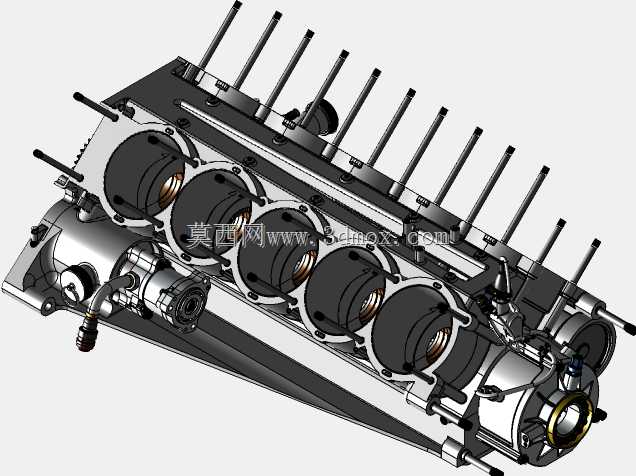

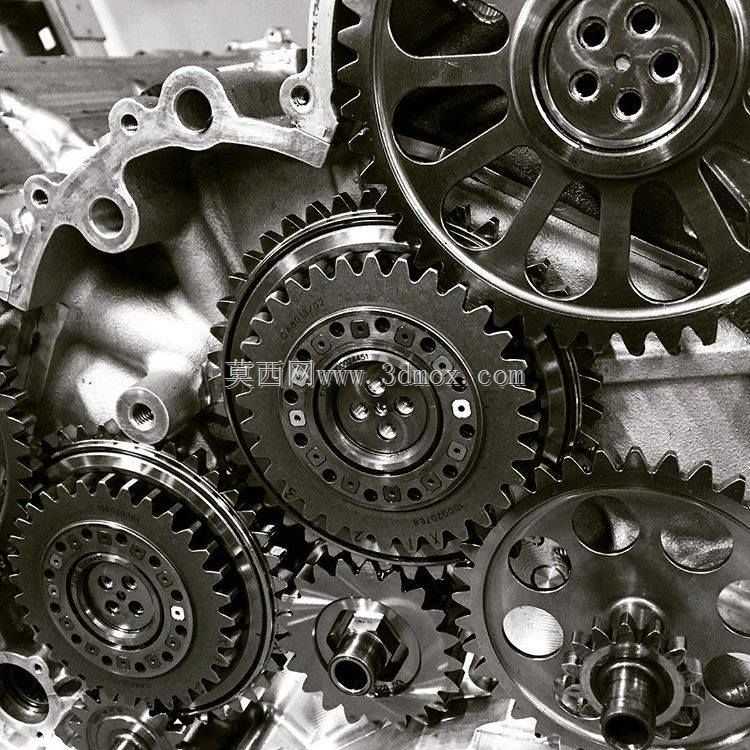

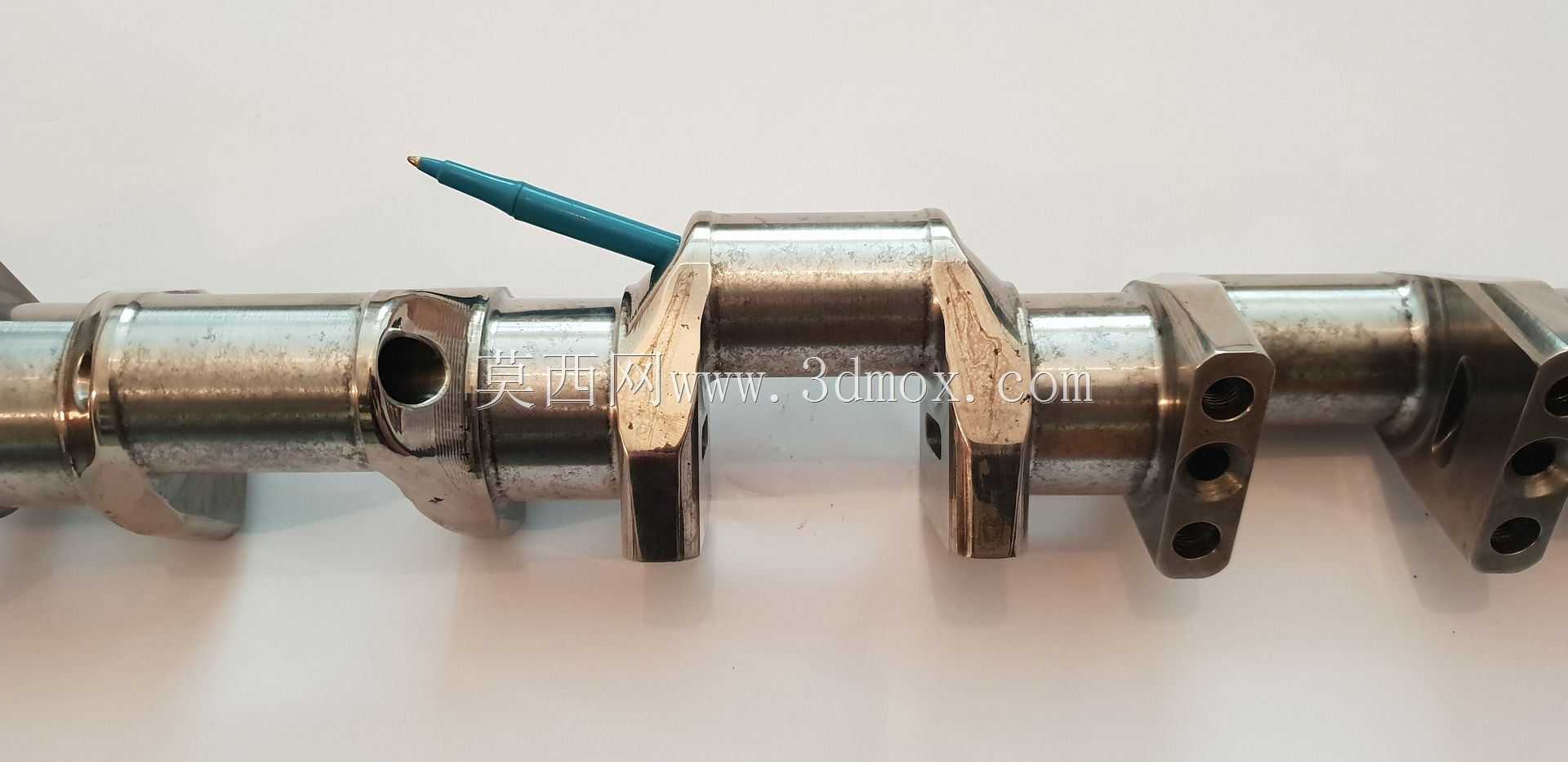

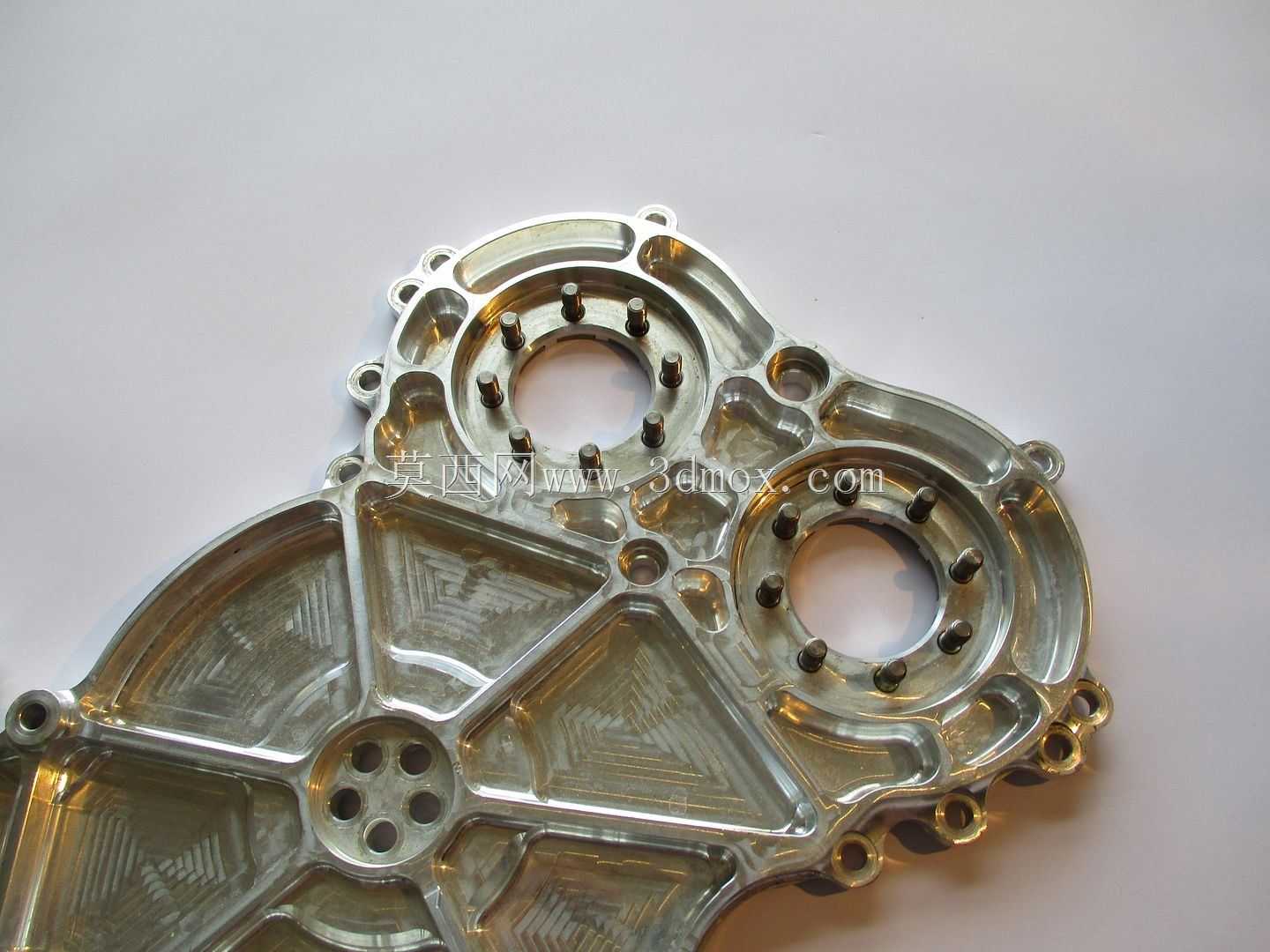

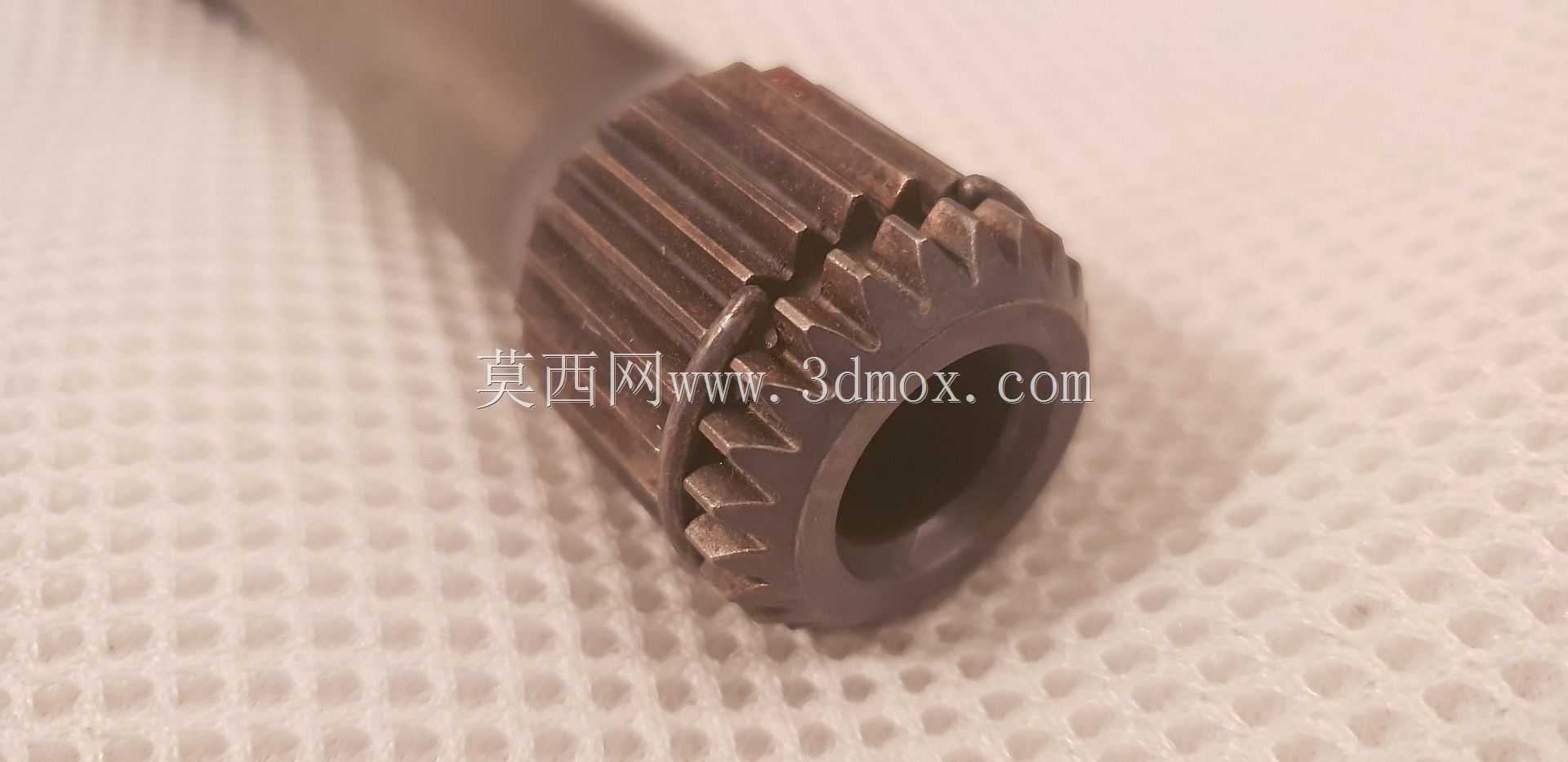

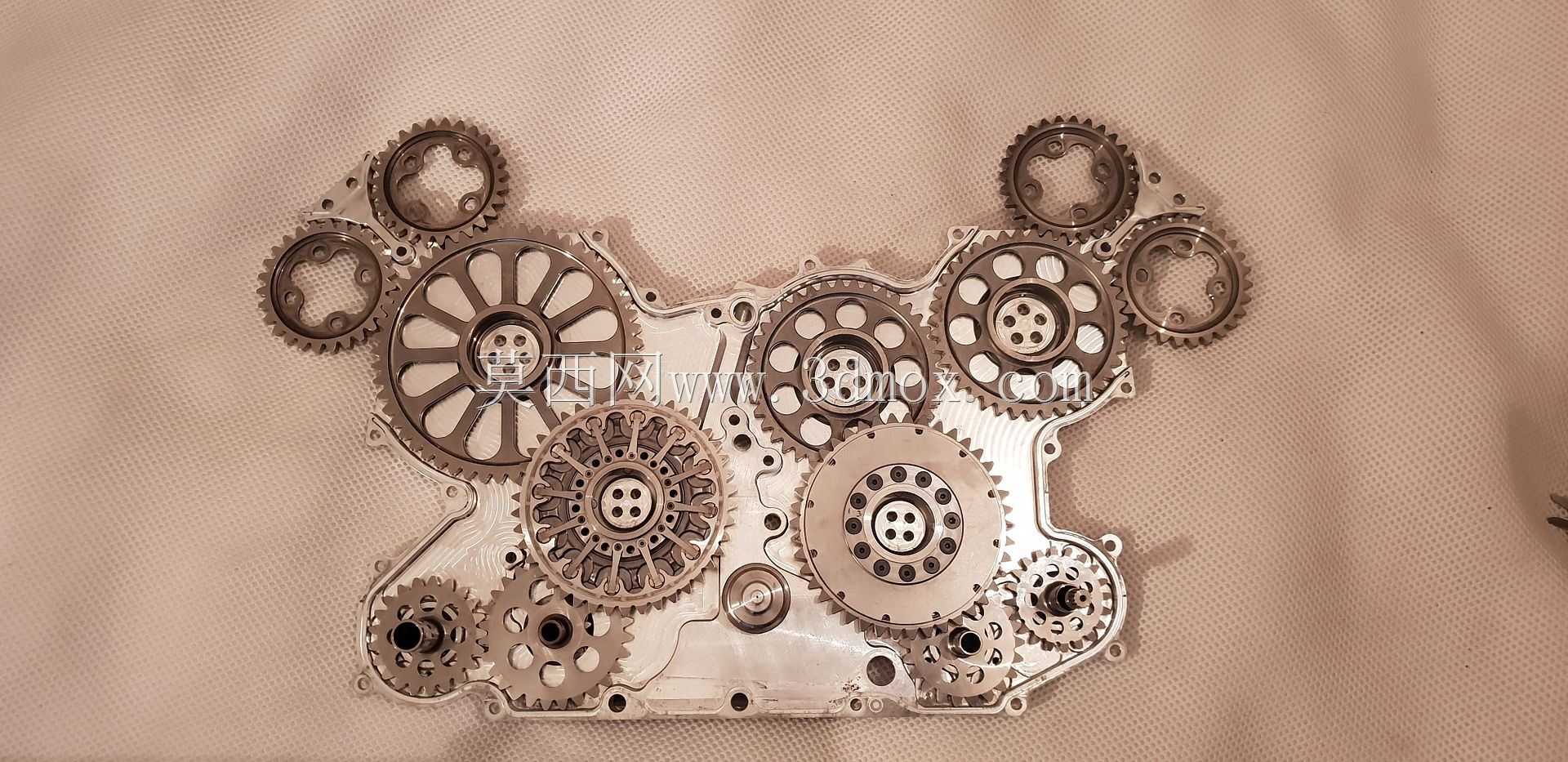

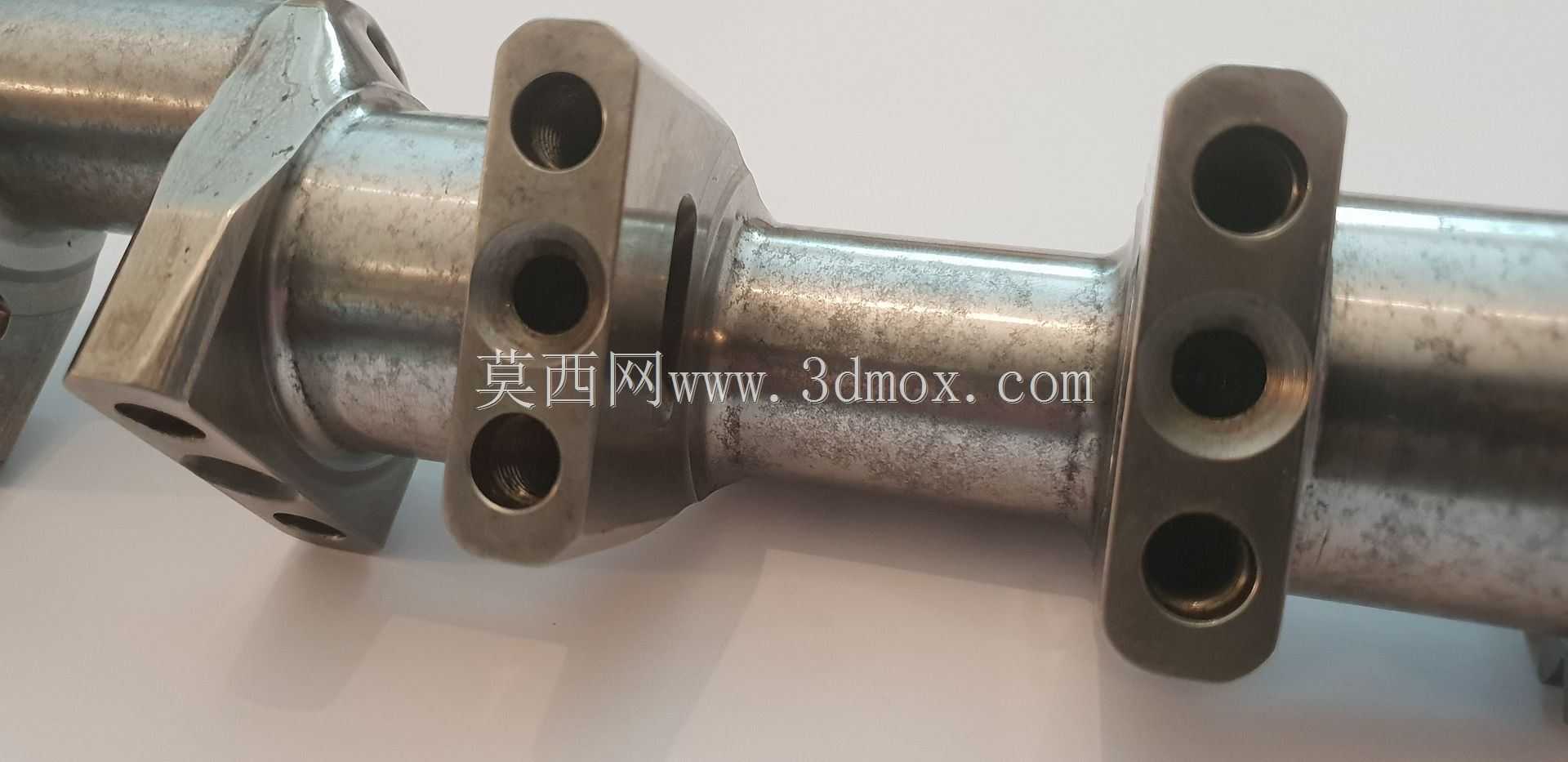

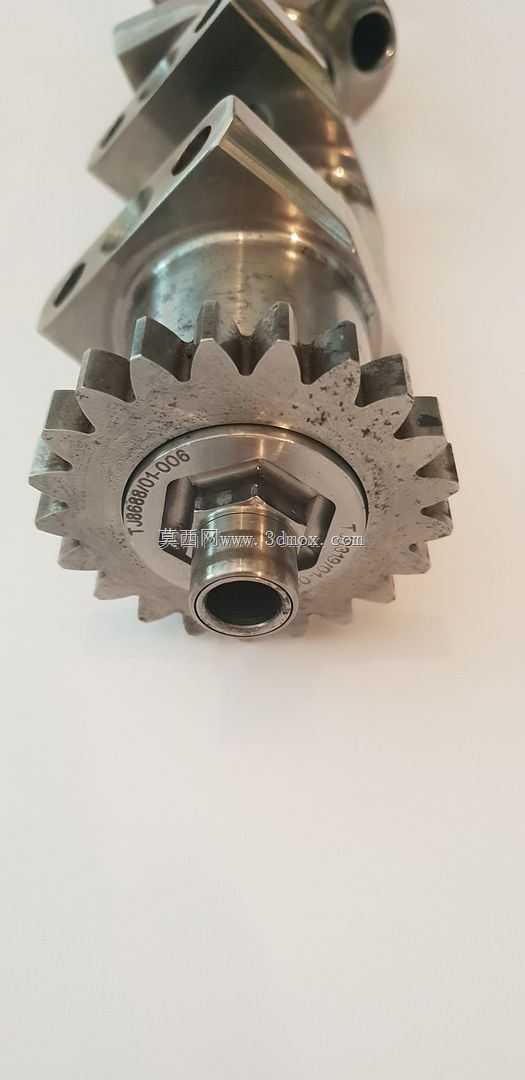

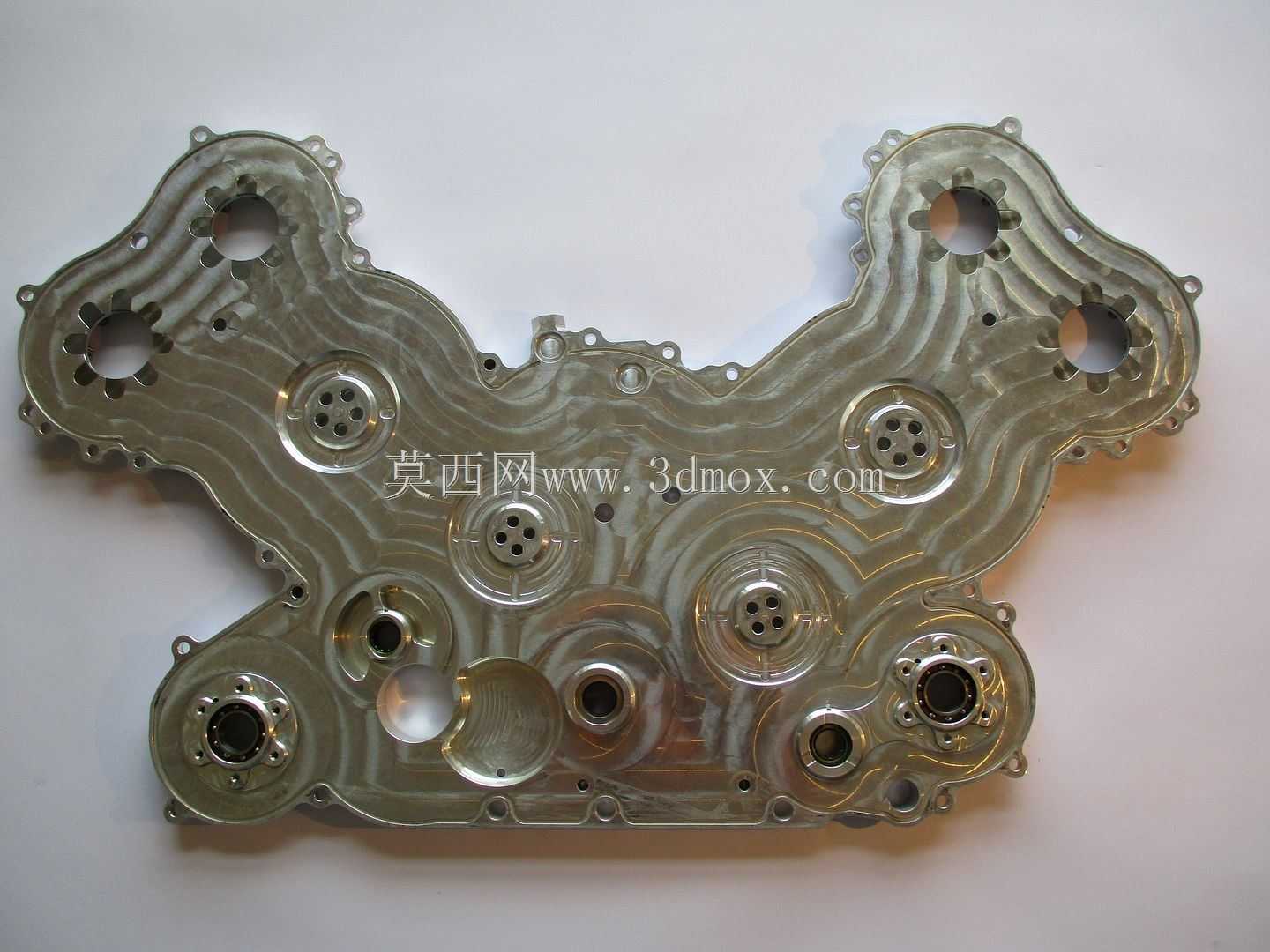

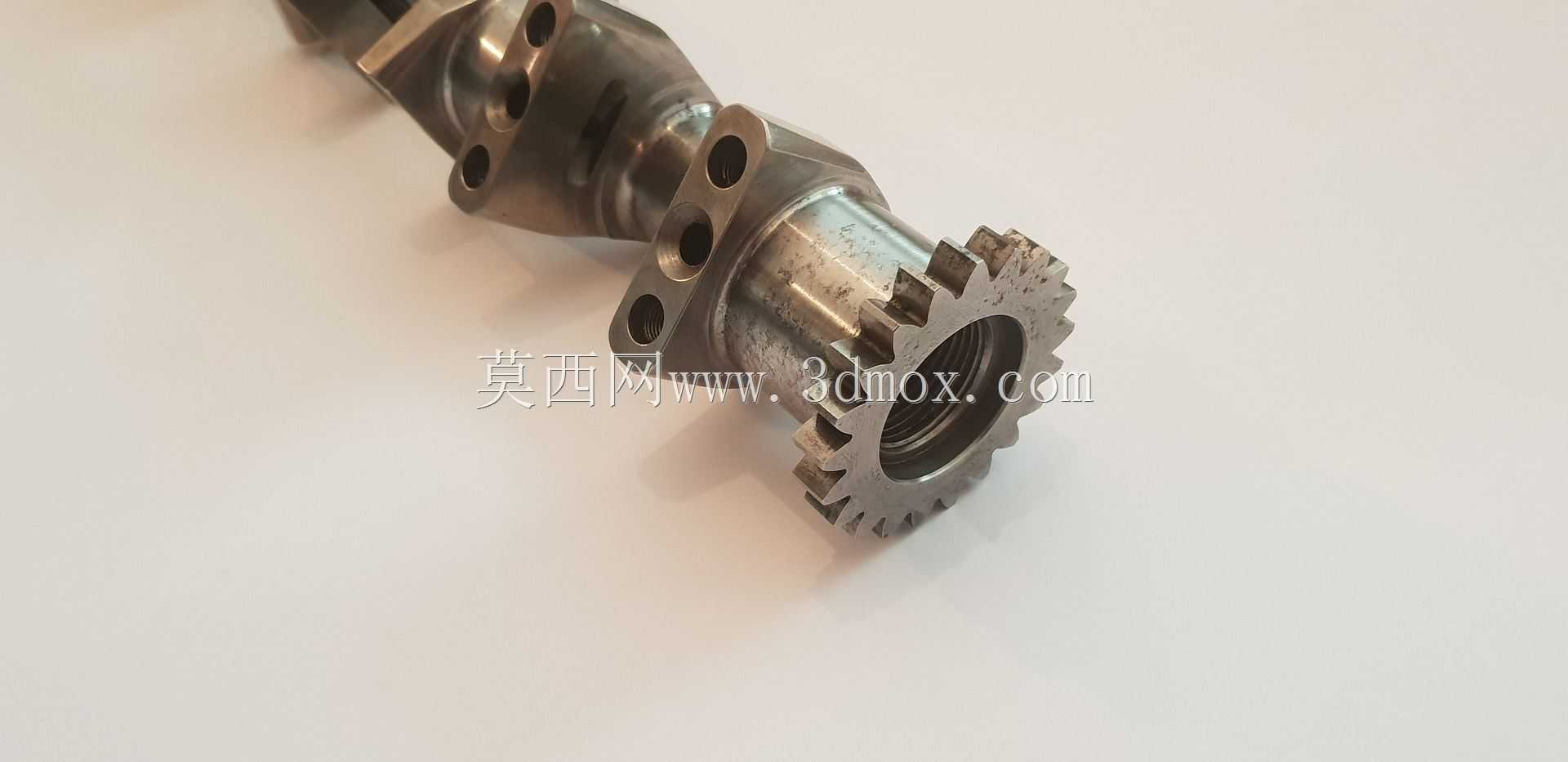

　　可保证十缸交替做功时的动力输出平顺性，平衡高转速下的一阶、二阶往复惯性力，降低整机振动水平。设计层面，该曲轴采用全支撑结构，每个曲柄销两侧均设置主轴颈支撑，提升高转速下的曲轴刚性，避免大扭矩输出时出现轴系挠曲变形；前端设置齿轮传动结构，用于驱动凸轮轴、机油泵、水泵等附件，后端带定位销的法兰盘用于匹配飞轮与离合器总成，安装边界严格对应缸体主轴承座的同轴度要求，轴颈尺寸与标准轴瓦的配合间隙满足高转速内燃机的公差配合规范，整体重量控制兼顾了转动惯量与结构强度，可适配最高两万转级别的极限转速工况。外形上，曲轴的曲柄臂采用异形优化结构，在保证结构强度的前提下尽可能去除冗余质量，降低曲轴旋转时的转动惯量，提升发动机的油门响应速度；

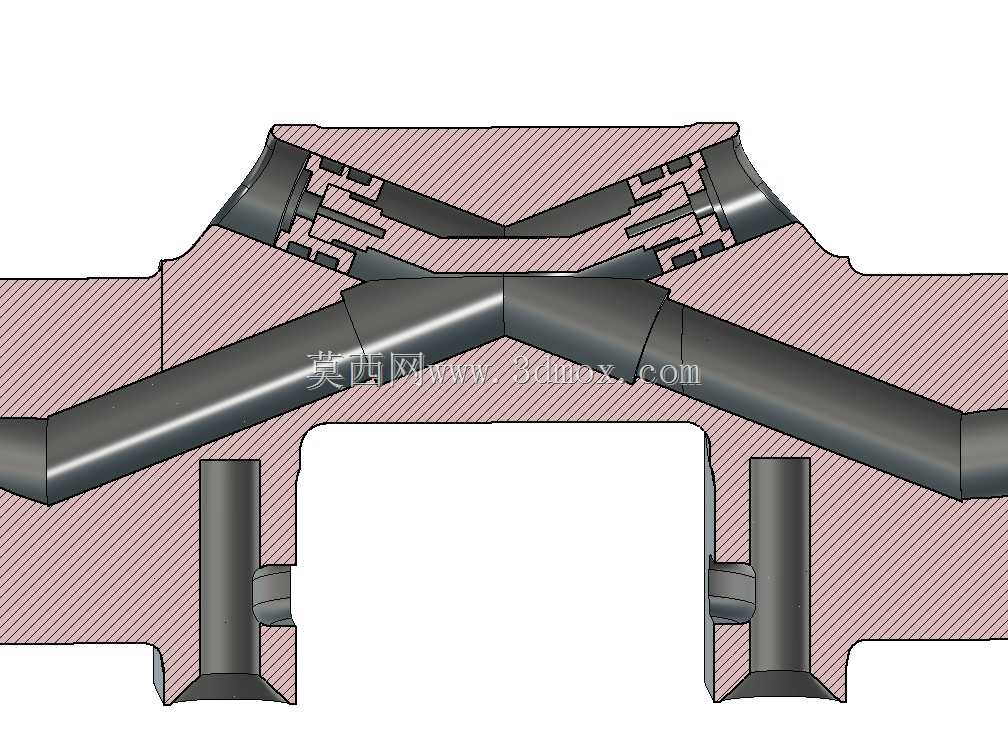

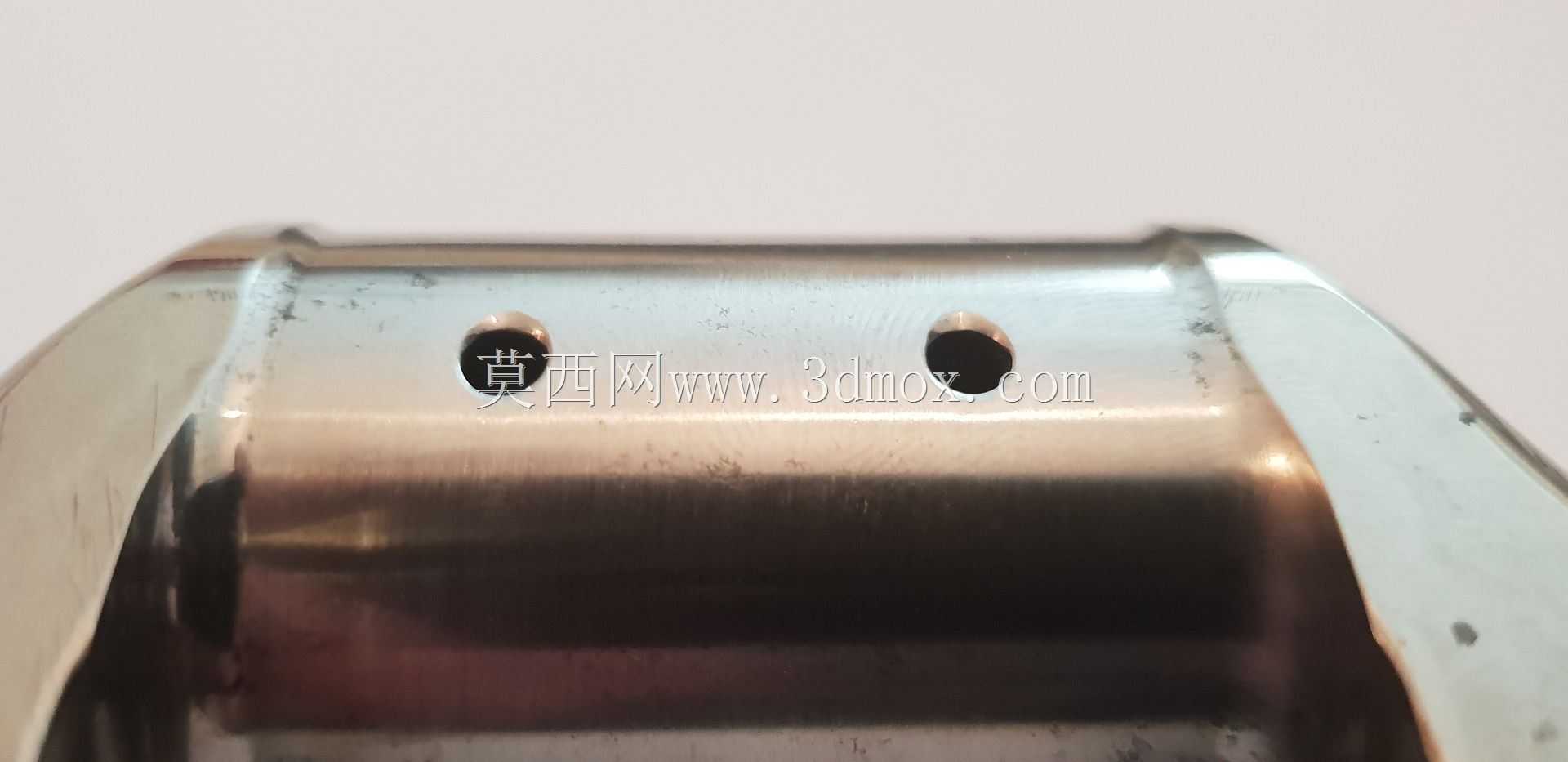

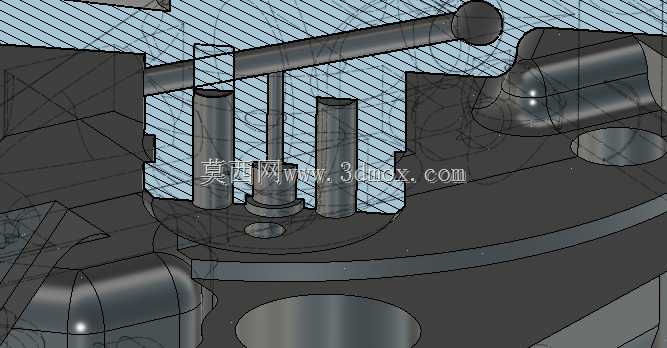

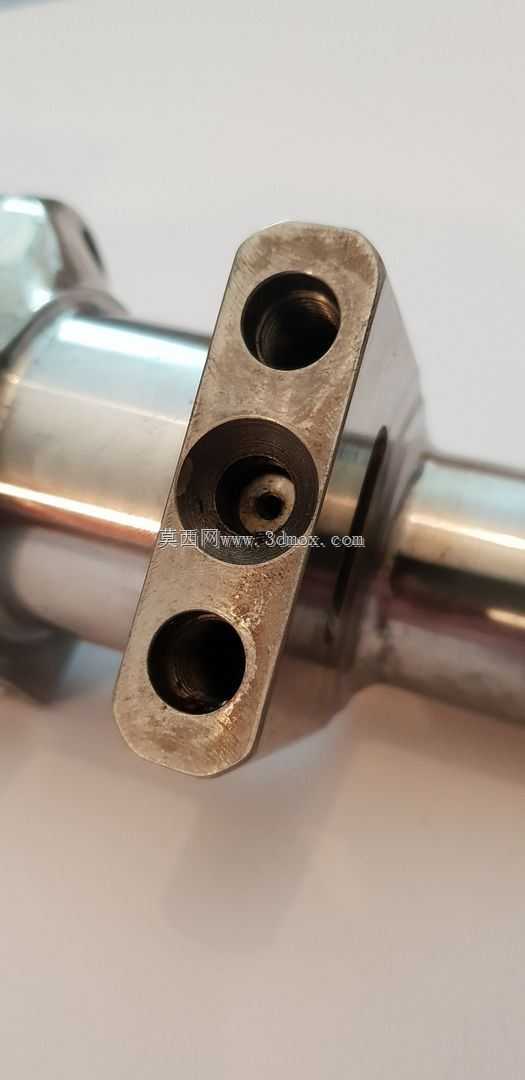

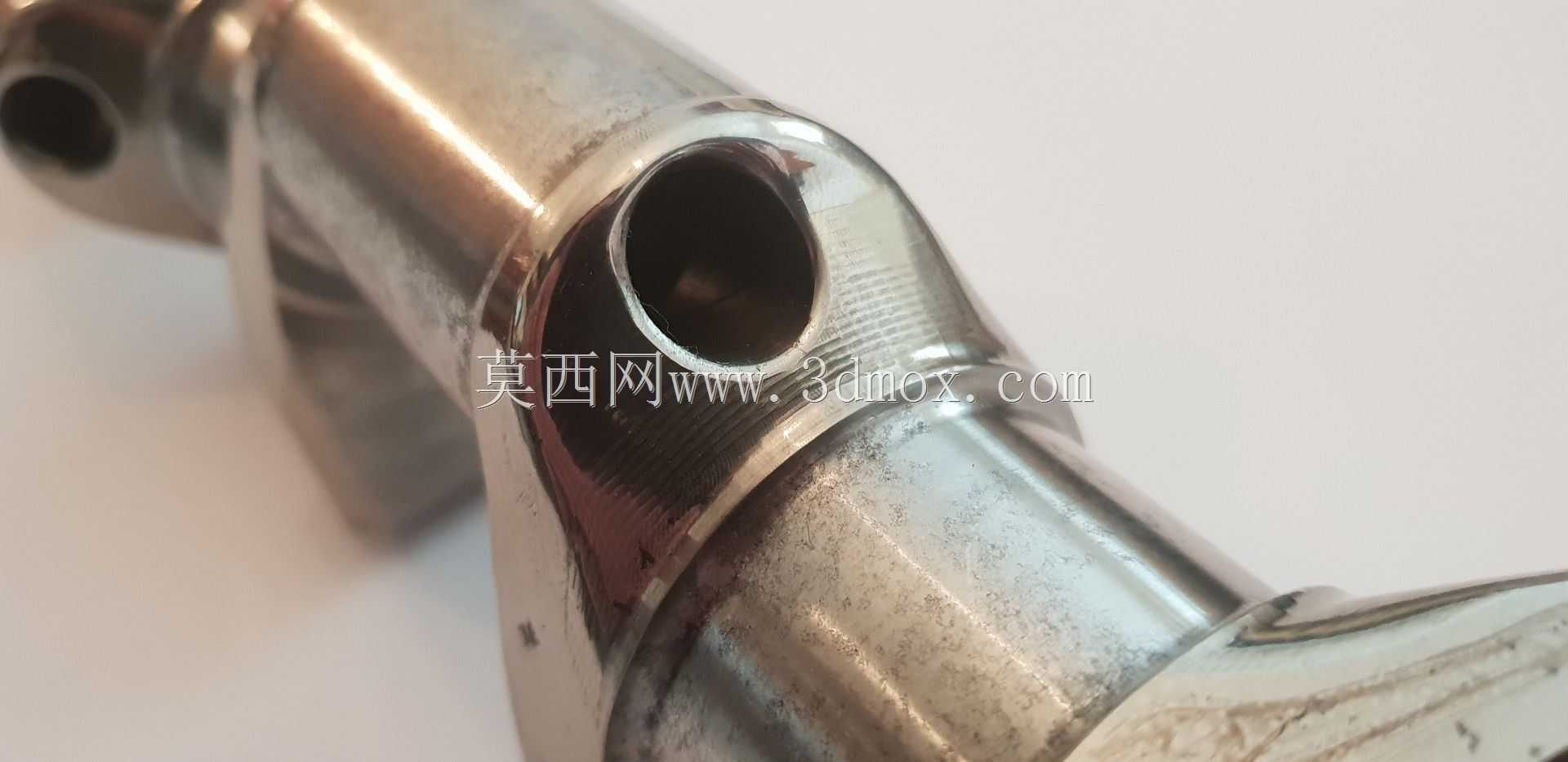

　　所有润滑油道均采用内部斜孔设计，可将压力润滑油精准输送到每个主轴颈与曲柄销的摩擦面，保证高负荷工况下的摩擦副润滑可靠。在实际建模参考中，该模型完整还原了曲轴的所有细节特征，包括轴颈的油孔位置、曲柄臂的平衡重轮廓、前后端的连接接口尺寸，可直接用于动力总成的干涉检查、装配工艺模拟，也能作为曲轴有限元强度分析、模态分析的几何基础，帮助结构设计人员快速理解高转速赛车发动机曲轴的设计逻辑，掌握高性能动力核心部件的设计要点，避免在自研高转速内燃机时出现轴系刚性不足、润滑路径设计不合理、动平衡超差等常见工程问题。
