250升SUS316L立式搅拌混合罐体结构

　　这款250升容量的立式混合罐体，在精细化工、食品配料、日化制剂生产场景中应用十分广泛，常被用于小批量多批次的液-液混合、固-液分散搅拌工序，比如中小型食品厂的糖浆调配、日化车间的洗护原料均质、化工实验室的小试试剂混配作业都能适配。从实际落地使用的角度看，罐体采用SUS316L不锈钢材质打造，壁厚3mm，对于常规弱酸碱配料、食品级接触类物料的适配性很强，内壁抛光处理后不易挂料，清洗维护的难度也更低，能满足多数洁净生产场景的卫生要求。

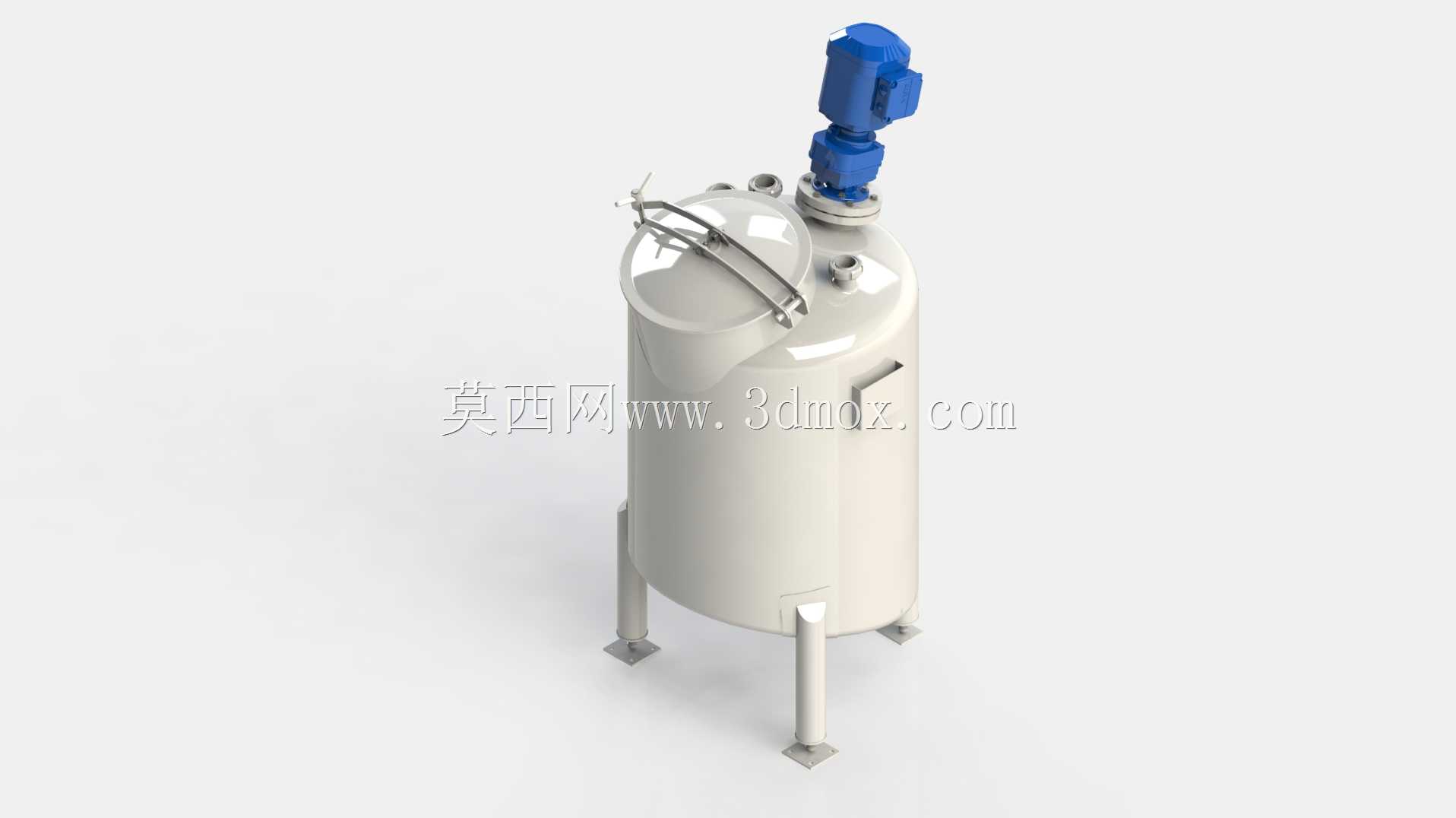

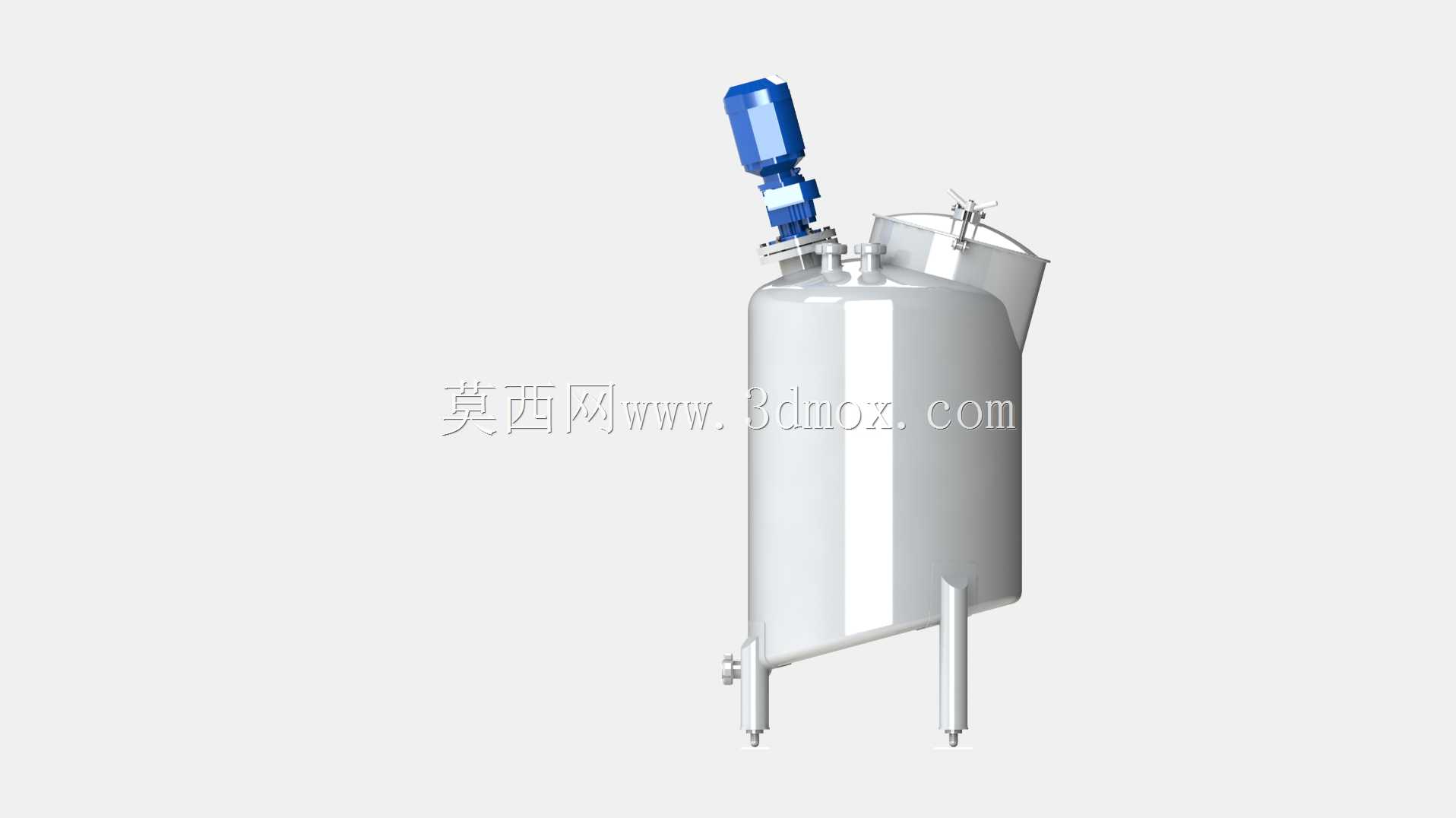

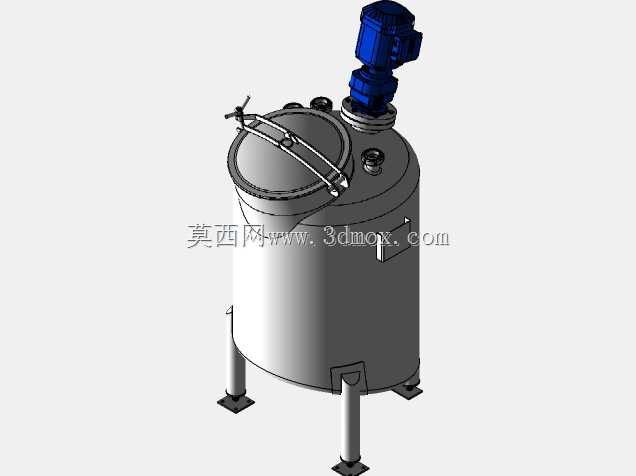

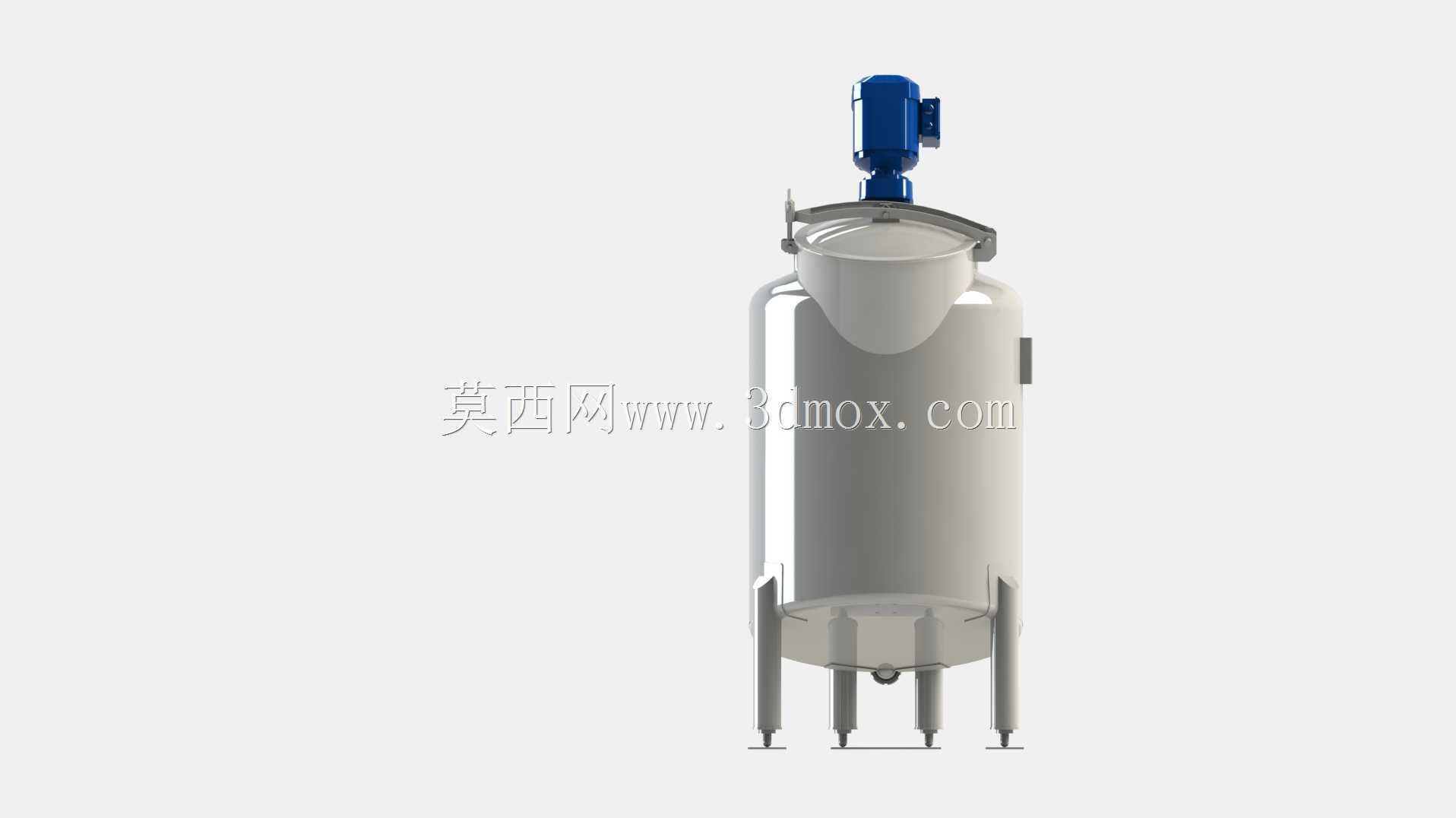

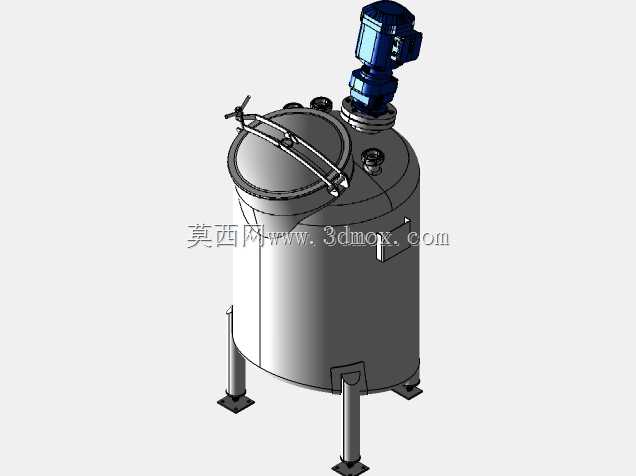

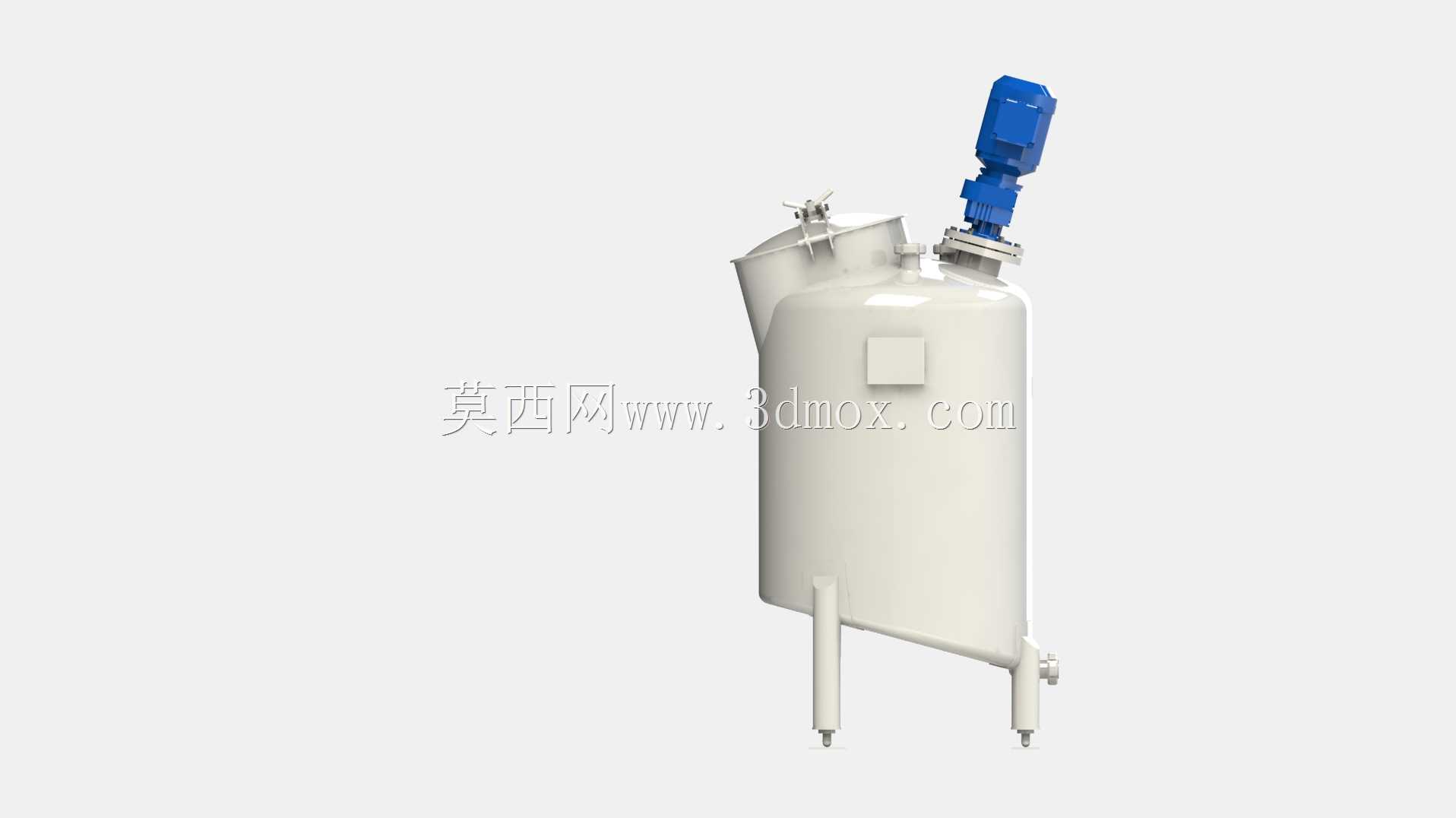

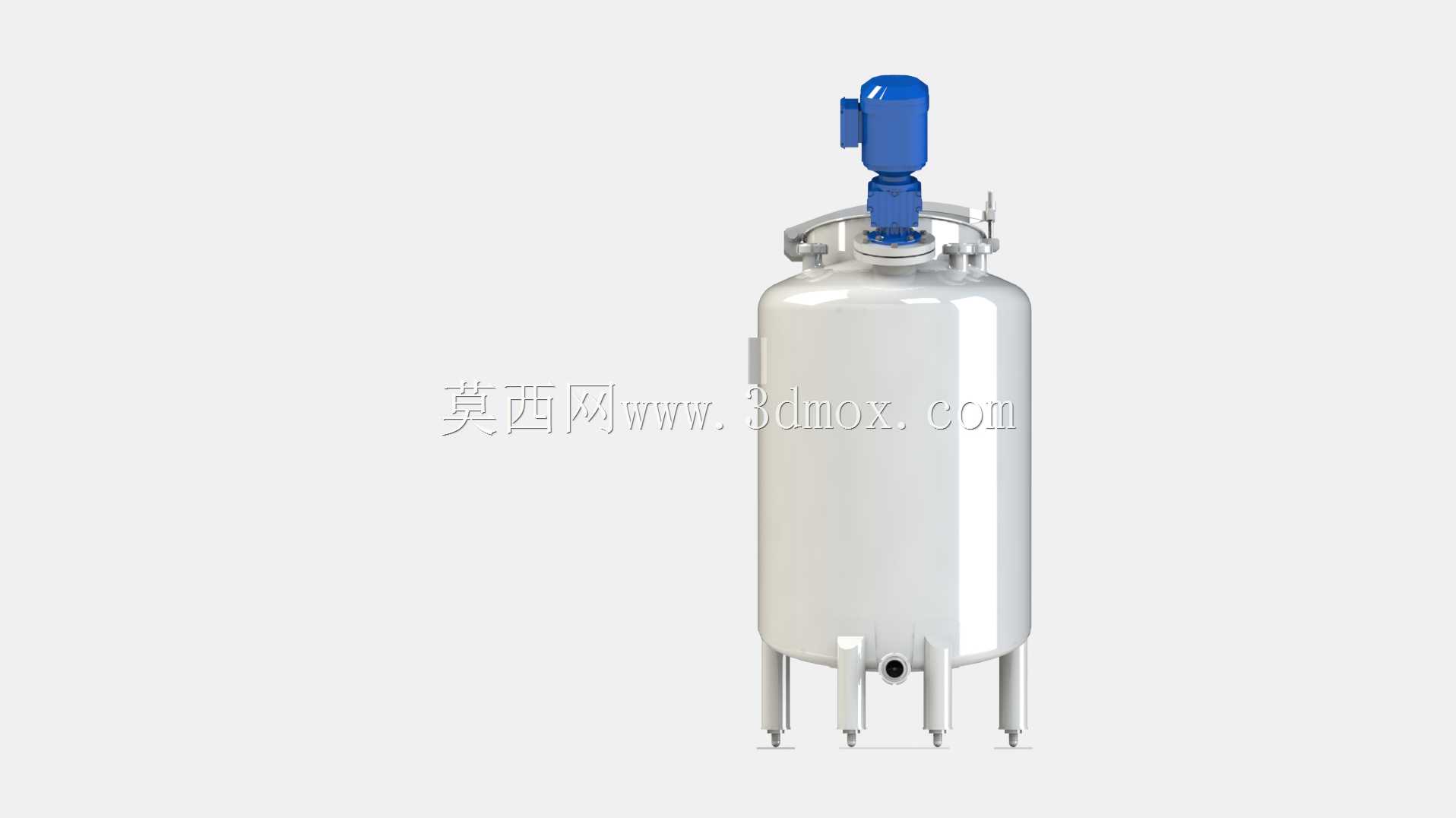

　　设计阶段首先锚定了小批量生产的安装边界，罐体筒身内径700mm，筒体高度700mm，搭配三根支腿支撑后整体重心偏低，支腿底部带方形安装脚板，可直接通过膨胀螺栓固定在硬化车间地面，不需要额外搭建钢架平台，对于厂房层高有限的中小型生产车间十分友好，安装时预留顶部搅拌装置的检修空间、侧面人孔的操作空间即可，整体占地尺寸不足1平米，车间布局调整时移位也比较方便。

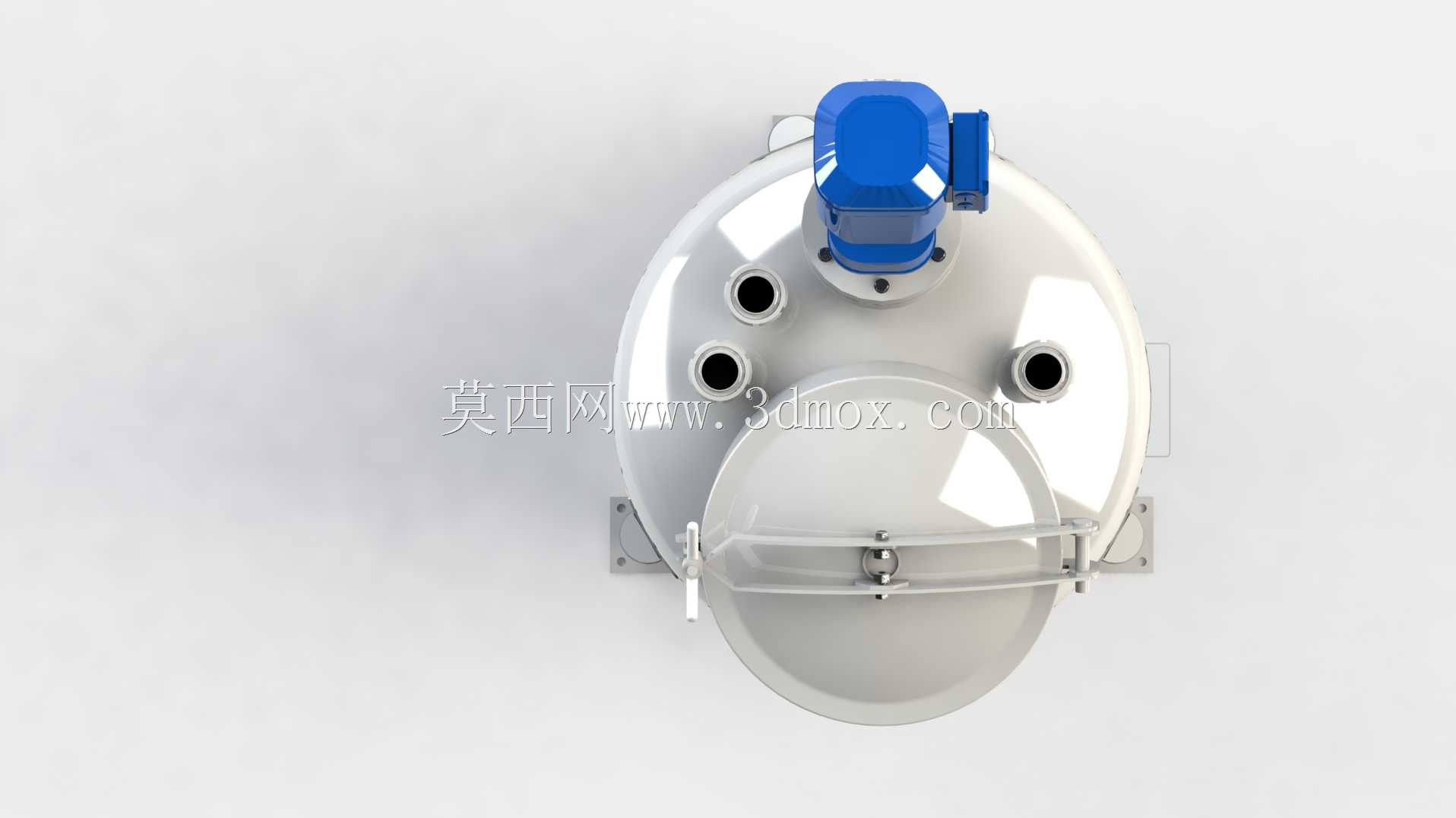

　　罐体顶部的配置完全围绕实际操作需求设计，中心位置预留了搅拌驱动装置的安装接口，可适配不同功率的减速搅拌电机，根据物料特性更换桨叶形式就能满足不同搅拌工况；顶部设置了快开式人孔，带压紧卡扣结构，日常生产时可快速打开观察内部混合状态，清理罐体内部时人员也能方便进入，人孔旁预留了多个工艺管口，可根据实际生产需求接进料管、呼吸阀、温度传感器、清洗球等附件，不需要后期额外开孔改造。罐体侧面设置了板式液位计接口，可直观观测内部物料液位，避免进料过量溢出；底部采用标准椭圆封头结构，出料口设置在封头最低处，能保证罐内物料完全排空，无残液积存，减少物料浪费与交叉污染风险。

　　从结构设计的合理性来看，支腿与筒体的连接位置做了加强筋补强，满载250升物料时整体结构稳定性充足，不会出现支腿变形、罐体倾斜的问题；筒体上的所有管口都做了翻边处理，焊接后打磨平滑，避免应力集中导致的焊缝开裂问题，也符合卫生级设备的设计要求。搅拌驱动装置的安装座做了同轴度定位设计，安装搅拌轴时不需要反复找正，能有效减少搅拌运转时的径向跳动，延长密封件与轴承的使用寿命。

　　在实际选型适配时，这款罐体可搭配不同形式的搅拌桨，比如低粘度物料用推进式桨叶实现高速混合，高粘度物料用锚式桨叶实现低速刮壁搅拌，顶部管口还可根据需求加装真空接口，实现负压状态下的脱泡混合，适配更多特殊工艺需求。罐体的外表面可根据使用场景做哑光喷砂或者镜面抛光处理，食品、医药类场景选镜面抛光更易清洁，普通化工场景选哑光喷砂就能满足使用需求，整体结构没有复杂的异形曲面，不管是车间现场制作还是工厂预制加工，加工难度都比较低，焊接、抛光工序的工时消耗少，制作成本可控。

　　日常运维层面，快开人孔的卡扣结构不需要专用工具就能开启，日常检查、清洗作业效率很高；支腿的安装脚板上设置了长条形调节孔，地面不平整时可微调罐体水平度，保证搅拌轴垂直运转，避免偏磨问题。罐体整体没有易损的复杂结构，除了搅拌轴的密封件需要定期更换外，其余结构基本不需要频繁维护，长期使用的运维成本很低，对于产能不大、需要灵活切换生产品种的中小型生产车间来说，这类小容量立式混合罐的实用性非常突出，既能满足工艺混合需求，又不会占用过多车间空间与设备预算。
