带操作平台的立式罐体翻转处理设备

　　这套设备的核心应用场景集中在化工、食品加工、橡塑生产领域的立式罐体预处理工序，主要承担待加工罐体的姿态调整、工位固定作业，解决传统作业中人工翻转重型罐体效率低、安全风险高的痛点，适配直径1.2米至2.2米、高度3米至4.5米的立式圆柱罐体作业需求，整套设备的安装边界需预留横向6.8米、纵向5.2米的平整硬化地面区域，顶部作业面距离地面高度为4.2米，安装时需保证平台支撑立柱的底部与预埋钢板满焊固定，单根立柱的垂直偏差不得超过千分之二，避免后续作业过程中出现平台晃动的问题。

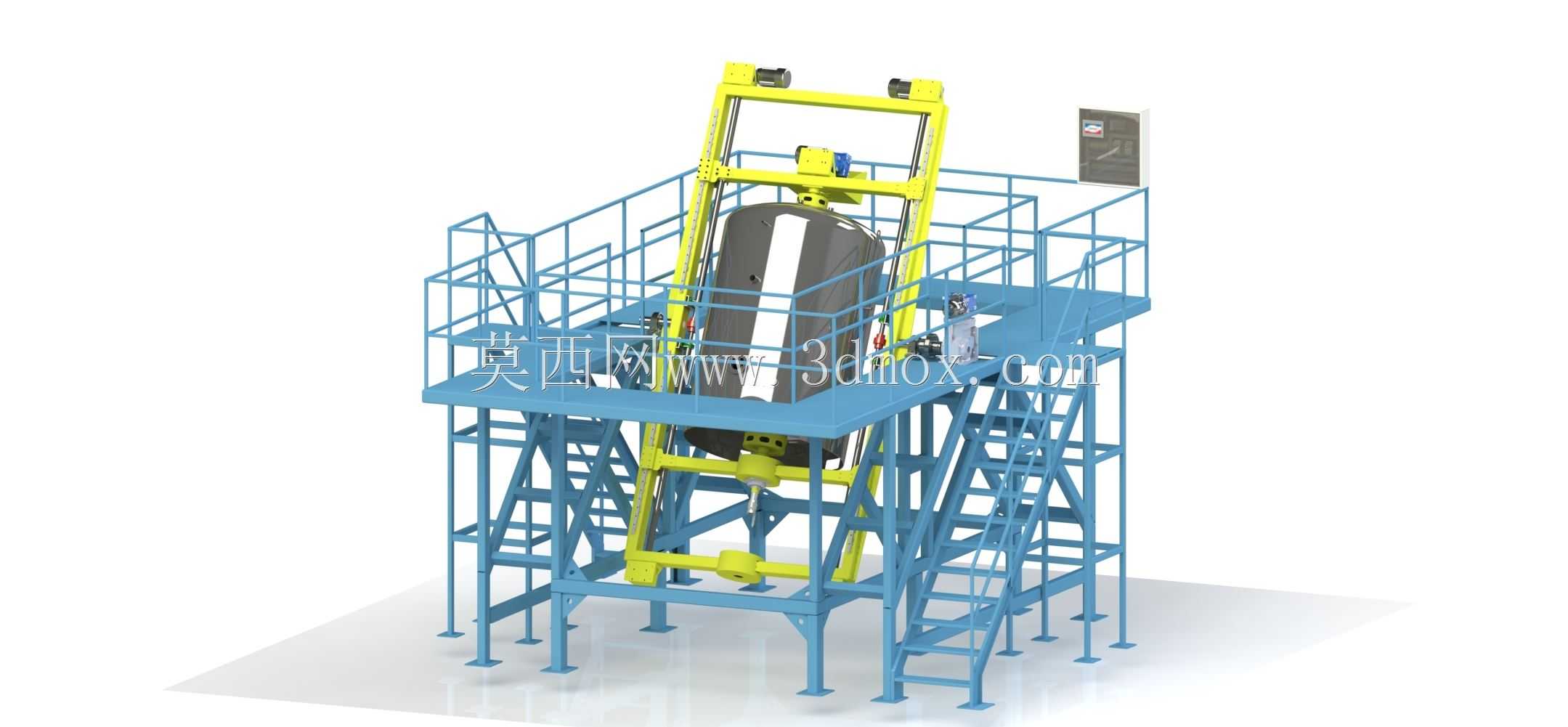

　　从功能特性来看，设备主体分为蓝色操作检修平台与黄色罐体翻转夹持机构两个核心部分，操作平台采用型钢焊接框架结构，台面铺设3mm厚花纹防滑钢板，平台四周设置1.2米高的防护护栏，护栏横杆间距不大于350mm，踢脚板高度150mm，完全满足工业作业平台的安全防护要求；平台两侧设置双跑斜梯，梯步宽度800mm，踏步采用防滑格栅板，倾斜角度控制在45度，方便作业人员携带工具上下作业面，平台上预留的操作空位刚好环绕罐体上半部分，作业人员可在平台上完成罐体表面清理、附件安装、焊缝检测等多道工序，无需反复攀爬调整位置。黄色的翻转夹持机构采用对称式框架设计，上下两端设置弧形抱箍结构，抱箍内侧粘贴5mm厚橡胶缓冲垫，夹持罐体时可避免刚性接触划伤罐体表面，抱箍的开合范围可通过侧边的调节丝杠调整，适配不同壁厚的罐体装夹需求；翻转驱动部分采用低速大扭矩传动结构，翻转过程转速控制在每分钟1.2转，可将罐体在0度至90度区间内任意角度锁止，满足不同工序对罐体姿态的要求，比如罐体封头焊接时可调整至水平姿态，内壁喷涂作业时可调整至倾斜姿态，大幅降低作业人员的操作难度。

　　设计思路上，整套结构优先考虑作业安全性与工况适配性，没有采用复杂的集成化结构，所有受力构件均通过力学仿真校核，平台主框架采用10号槽钢焊接，支撑立柱采用120mm方管，翻转机构的主受力臂采用16mm厚钢板折弯焊接成型，满载工况下的结构安全系数达到3.5，完全满足重型罐体作业的载荷要求；设计时特意将翻转机构的驱动单元布置在平台侧面的独立安装座上，与作业平台做了减震隔离处理，避免翻转作业时的震动传递到平台上影响作业人员操作；平台上还预留了工具放置区、管线过孔，可外接压缩空气管、焊接电缆、喷涂管路等作业管线，避免管线随意拖拽造成的安全隐患。

　　在实际安装使用时，需要注意设备的中心与罐体进出工位的输送线中心对齐，偏差不得超过5mm，否则会出现罐体装夹对位不准的问题；平台底部的支撑脚需要做二次灌浆处理，保证设备运行时的整体稳定性，翻转机构的限位装置需要在安装完成后做三次空载试运转，确认限位触发灵敏、锁止机构可靠后才能加载作业；日常维护时需要定期检查护栏连接螺栓、抱箍锁紧机构、翻转传动副的磨损情况，每三个月对传动部位加注润滑脂，保证设备长期运行的可靠性。这套结构没有冗余的复杂功能，所有设计都围绕罐体翻转作业的实际需求展开，作业平台的尺寸、护栏高度、梯道参数都符合工业作业的安全规范，翻转机构的夹持范围、翻转角度、载荷能力都覆盖了常规立式罐体的作业需求，可直接作为同类罐体处理工位的设计参考，建模时所有构件的连接方式、型材选型、安装尺寸都做了1:1还原，结构工程师可直接在此基础上根据具体罐体参数做适配调整，大幅缩短同类设备的设计周期。
