机载多光谱光电吊舱监控成像装置

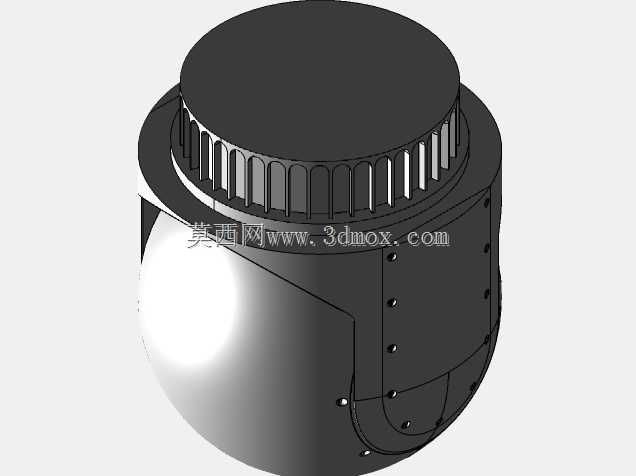

　　这款多传感器集成的机载光电观测装置，主要适配中低空固定翼、旋翼无人机以及有人轻型机平台，核心执行中远距离的隐蔽监视、目标侦察、搜救定位等任务，也可承担边境巡逻、管线巡检、灾害现场态势感知等场景的作业需求。从结构设计来看，整体采用球形转台构型，上部为散热齿状的固定安装基座，下部为两轴或三轴稳定的球形转动舱段，这种构型能最大化降低飞行过程中的气动阻力，同时保证传感器视场的全向覆盖，转动舱可实现俯仰、方位方向的连续转动，无观测死角。装置内部集成了多组光学通道，包含可见光观测镜头、红外热成像通道以及激光测距/照射模块，不同通道的光轴经过严格校准，可实现多源数据的同步融合，在昼夜不同光照条件下都能完成目标识别与跟踪，

　　红外通道可在完全无光照的环境下捕捉热源信号，可见光通道提供高分辨率的细节成像，激光模块则可实现目标距离测算与目标指示。安装边界方面，上部基座预留了标准的机载安装法兰接口，可直接适配多数无人机的载荷挂点，整体重量控制在机载平台的载荷冗余范围内，不会过度影响飞行器的续航与飞行稳定性，基座内部集成了减震结构，可过滤飞行过程中的发动机振动、气流扰动带来的画面抖动，保证成像清晰度。设计过程中充分考虑了机载环境的适应性，外壳采用高强度轻量化的航空铝合金材质，表面做了硬质阳极氧化处理，可抵御高空低温、强紫外线以及降雨沙尘等恶劣环境的侵蚀，转动关节处采用了密封设计，满足一定等级的防水防尘要求，可在复杂气象条件下正常作业。

　　散热结构设计在上部基座的齿状结构上，利用飞行过程中的迎面气流实现被动散热，无需额外增加散热风扇，既降低了整体重量，也避免了风扇转动带来的振动干扰与额外功耗。各传感器模块采用模块化布局，后期维护时可单独更换故障模块，无需整体拆解吊舱，降低了外场维护的难度与成本，内部走线通过滑环结构连接，可保证360度连续转动时不会出现线缆缠绕的问题。
