四旋翼带挂载航拍测绘无人机结构

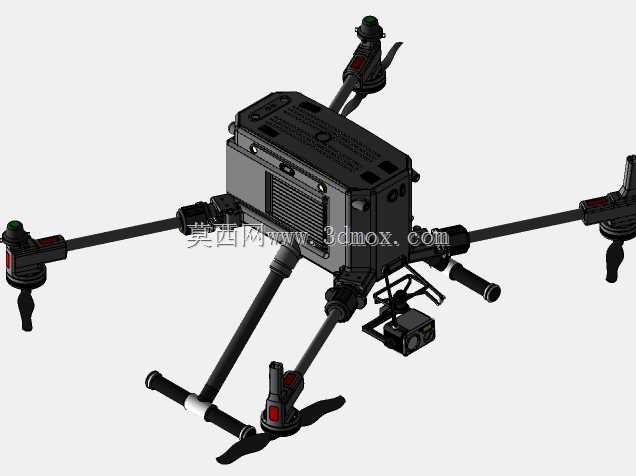

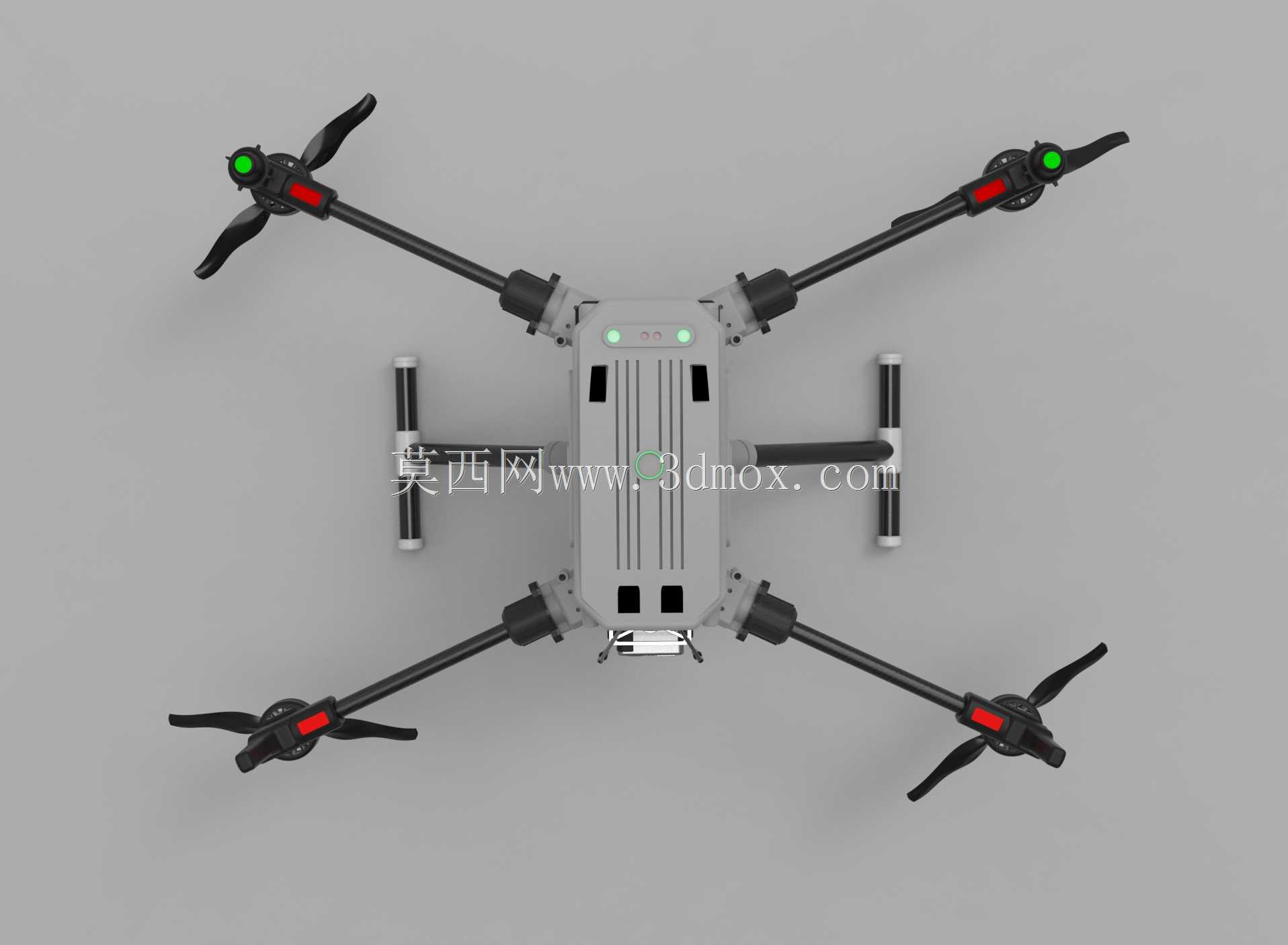

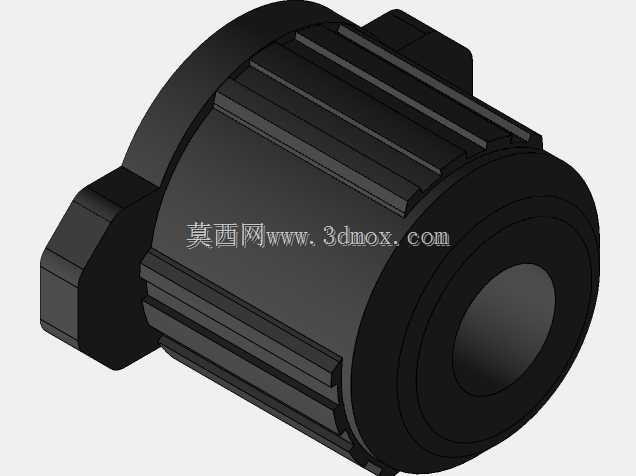

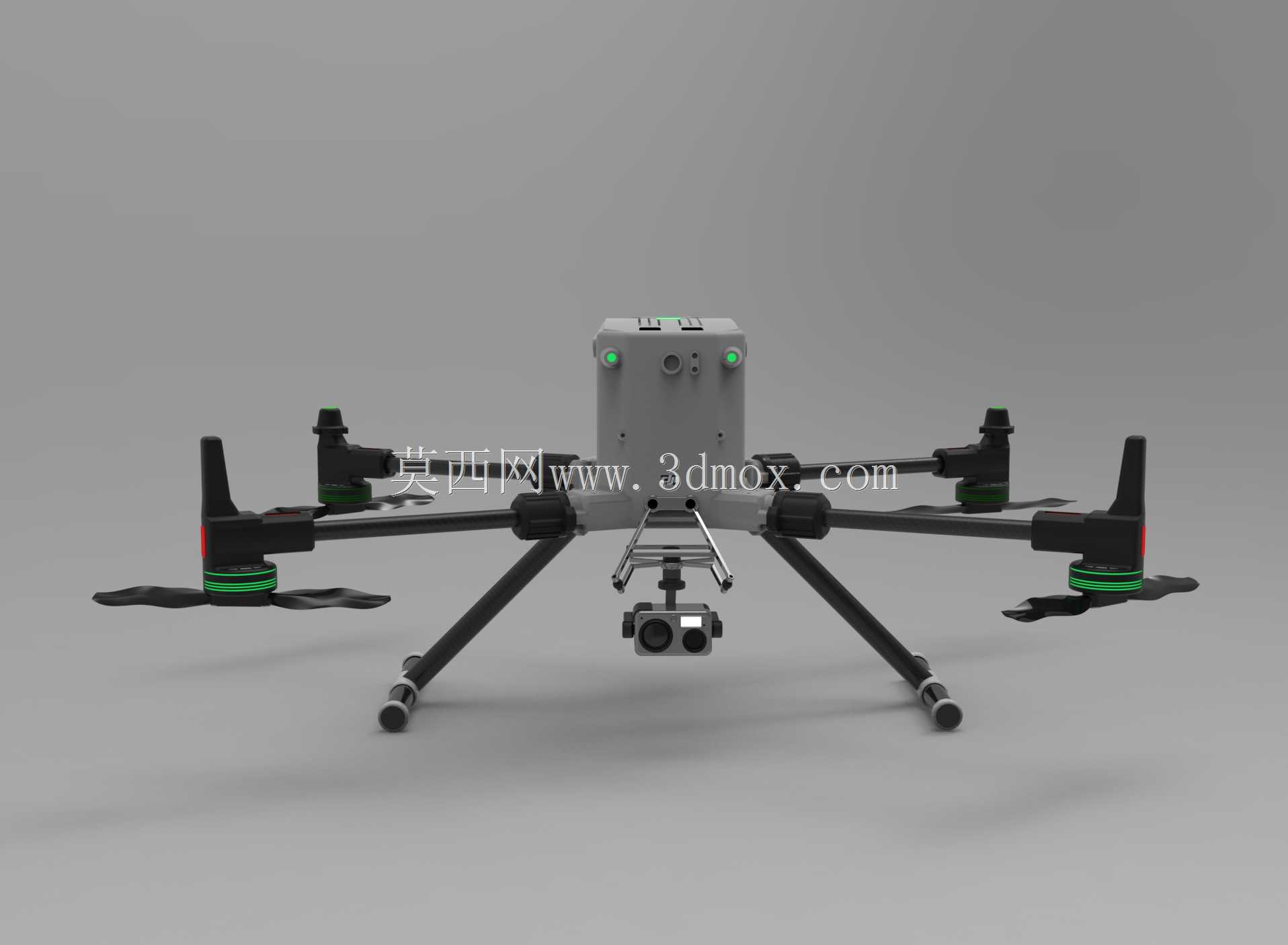

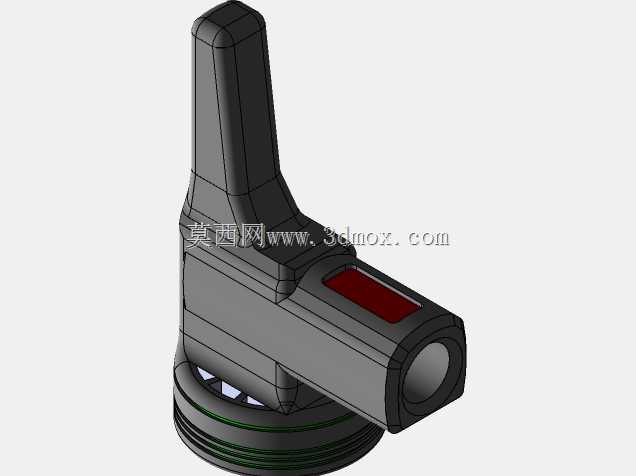

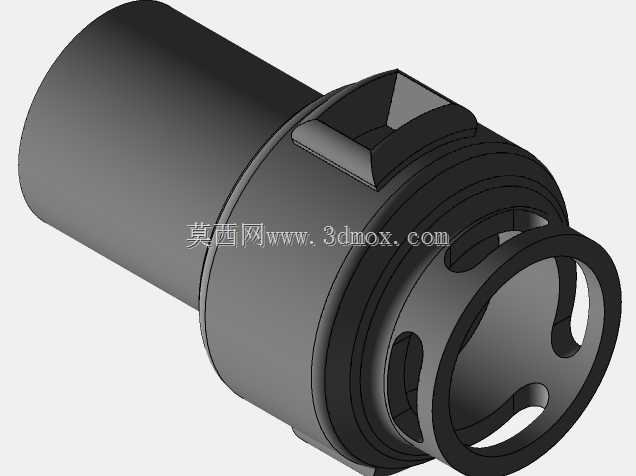

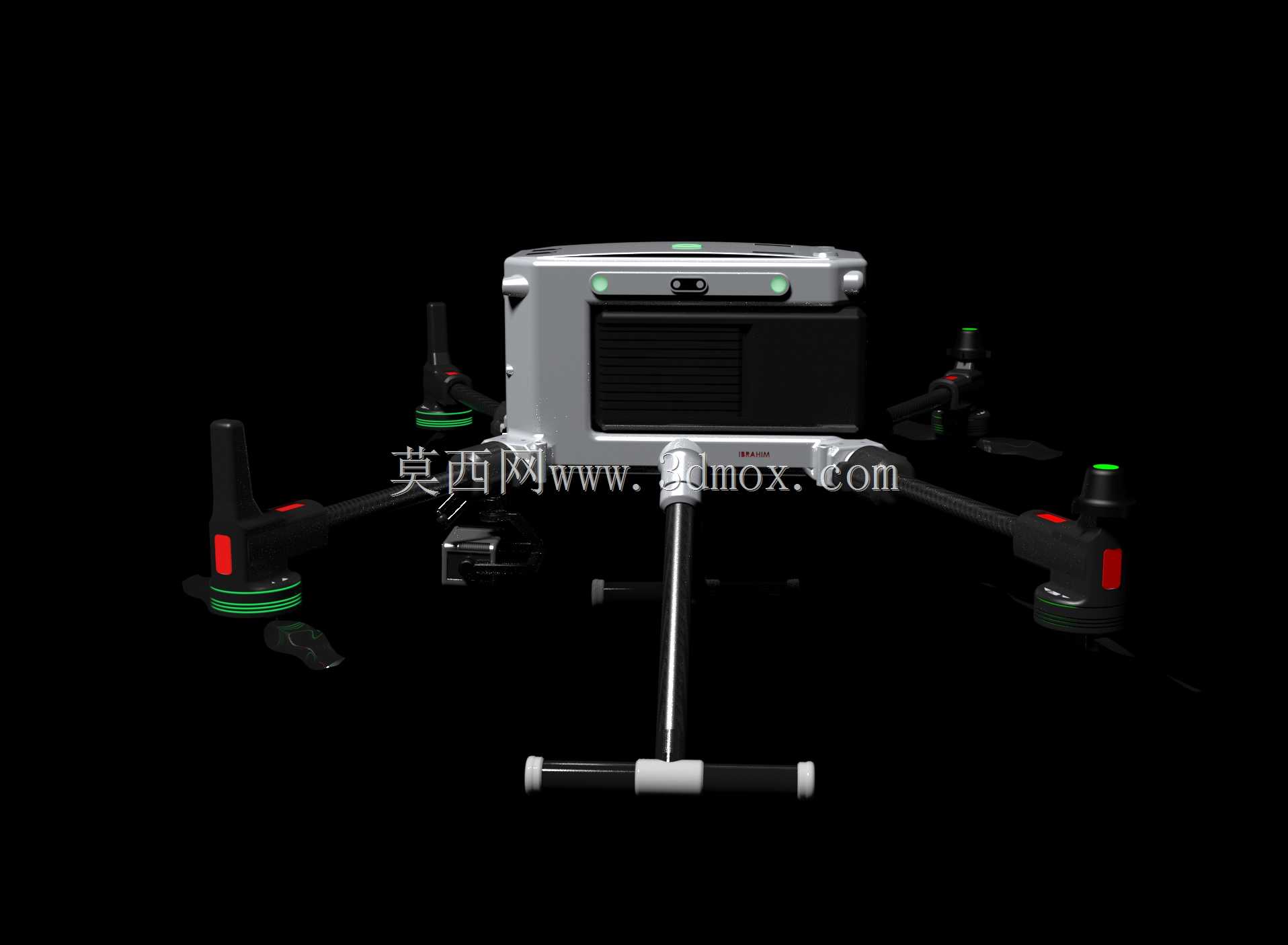

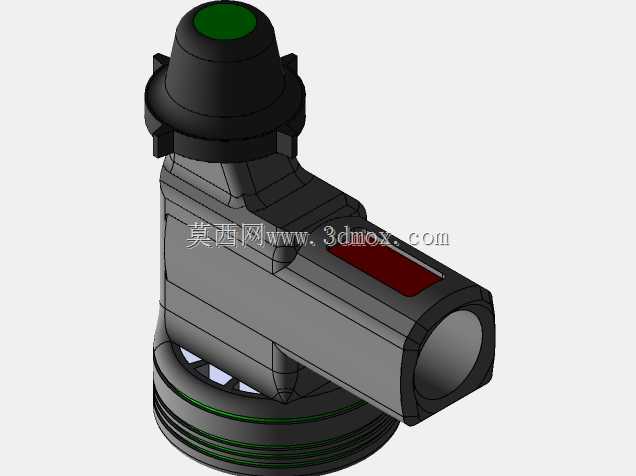

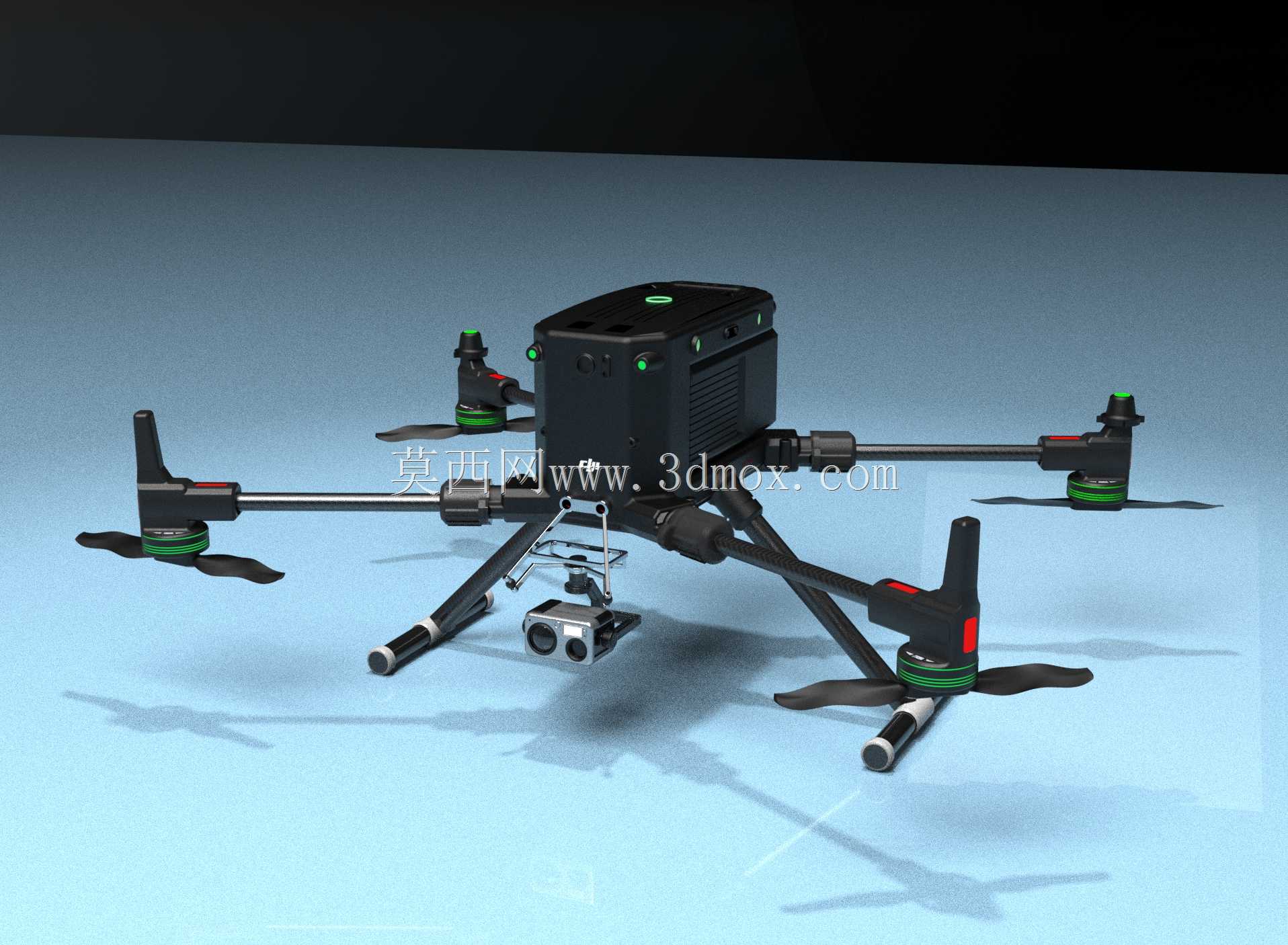

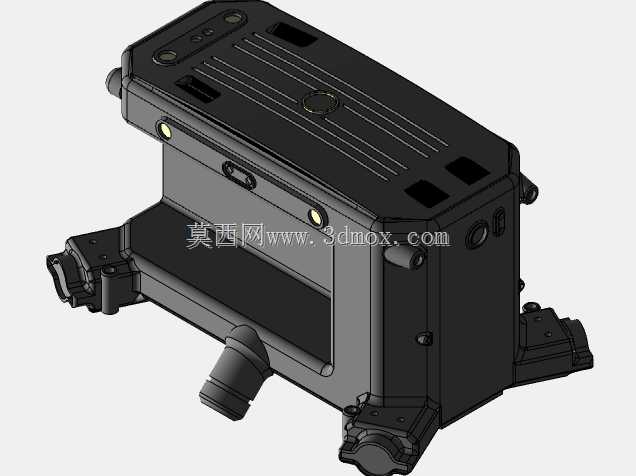

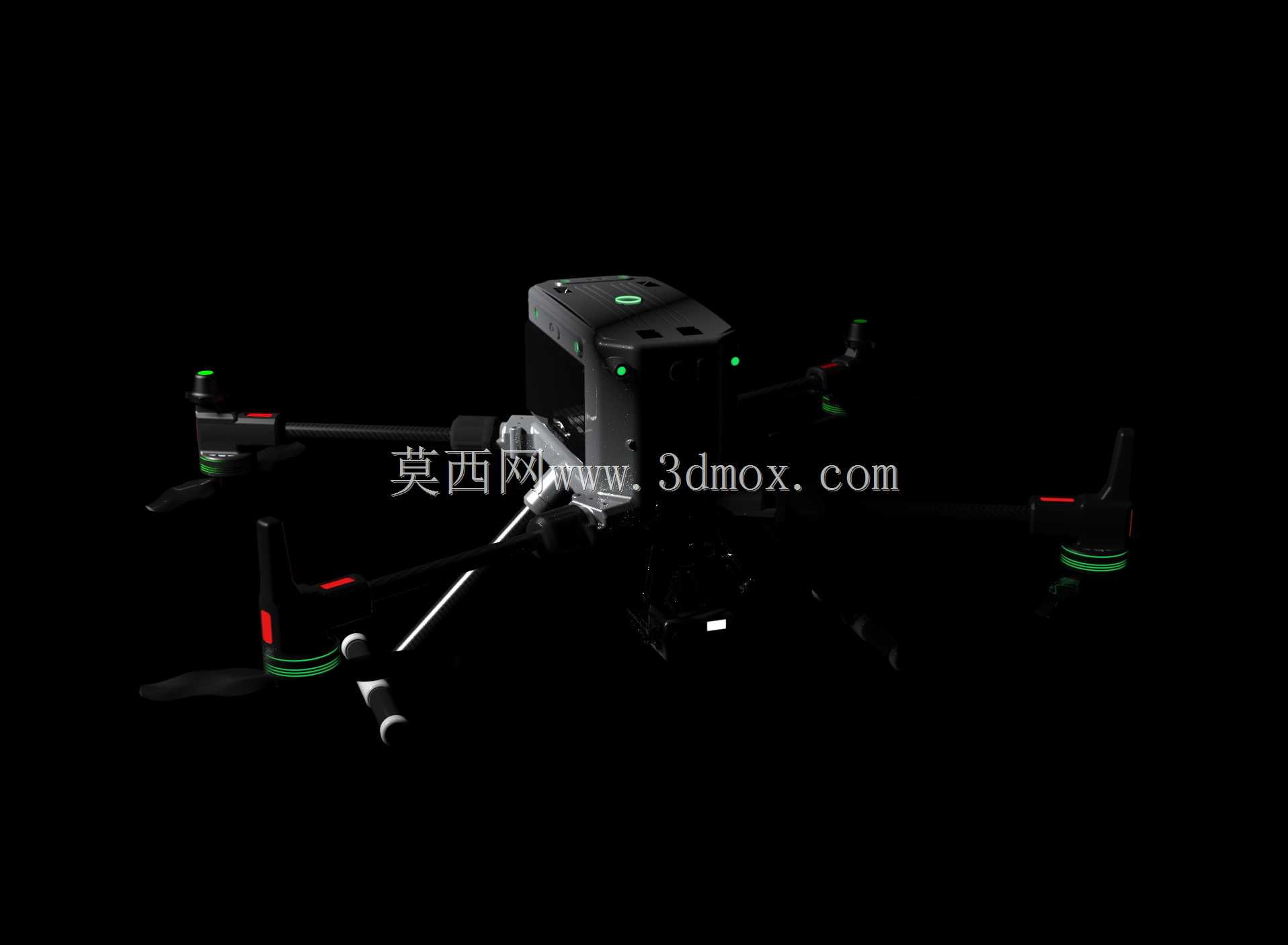

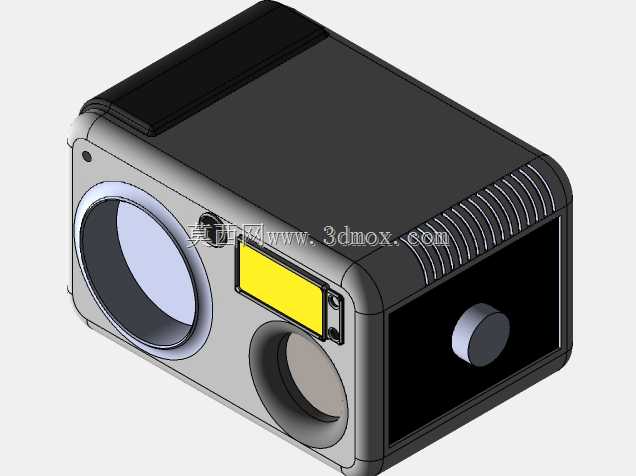

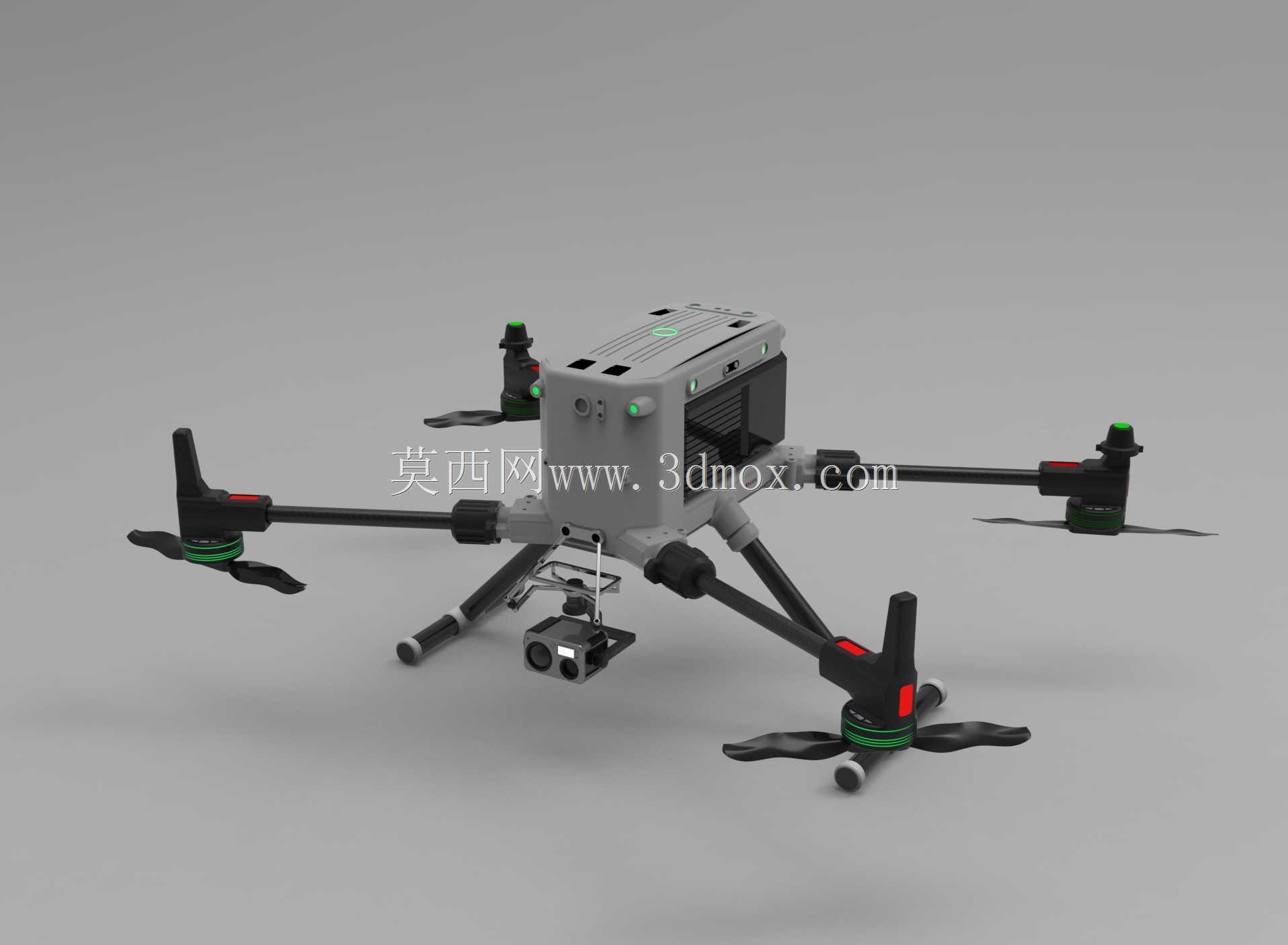

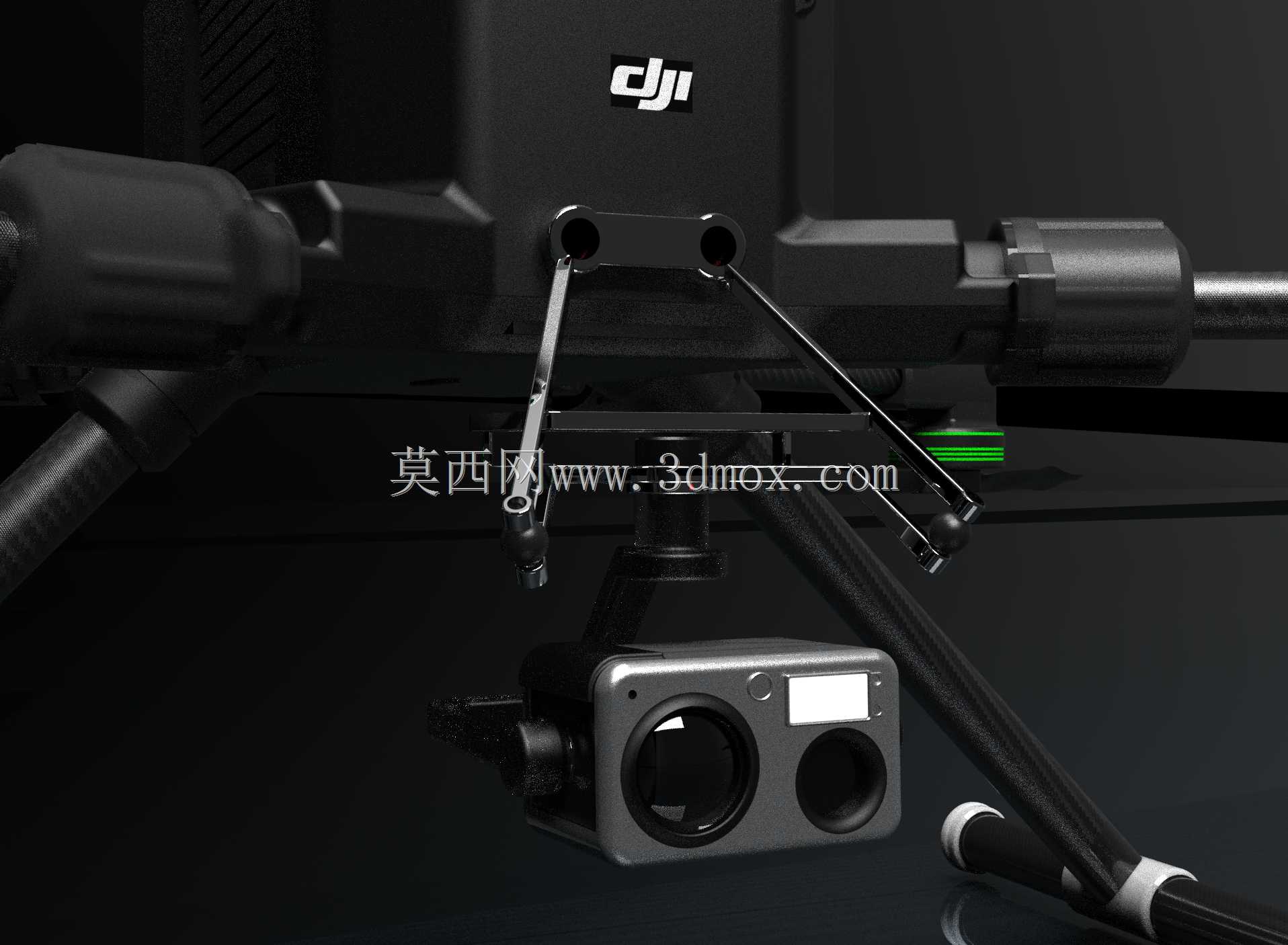

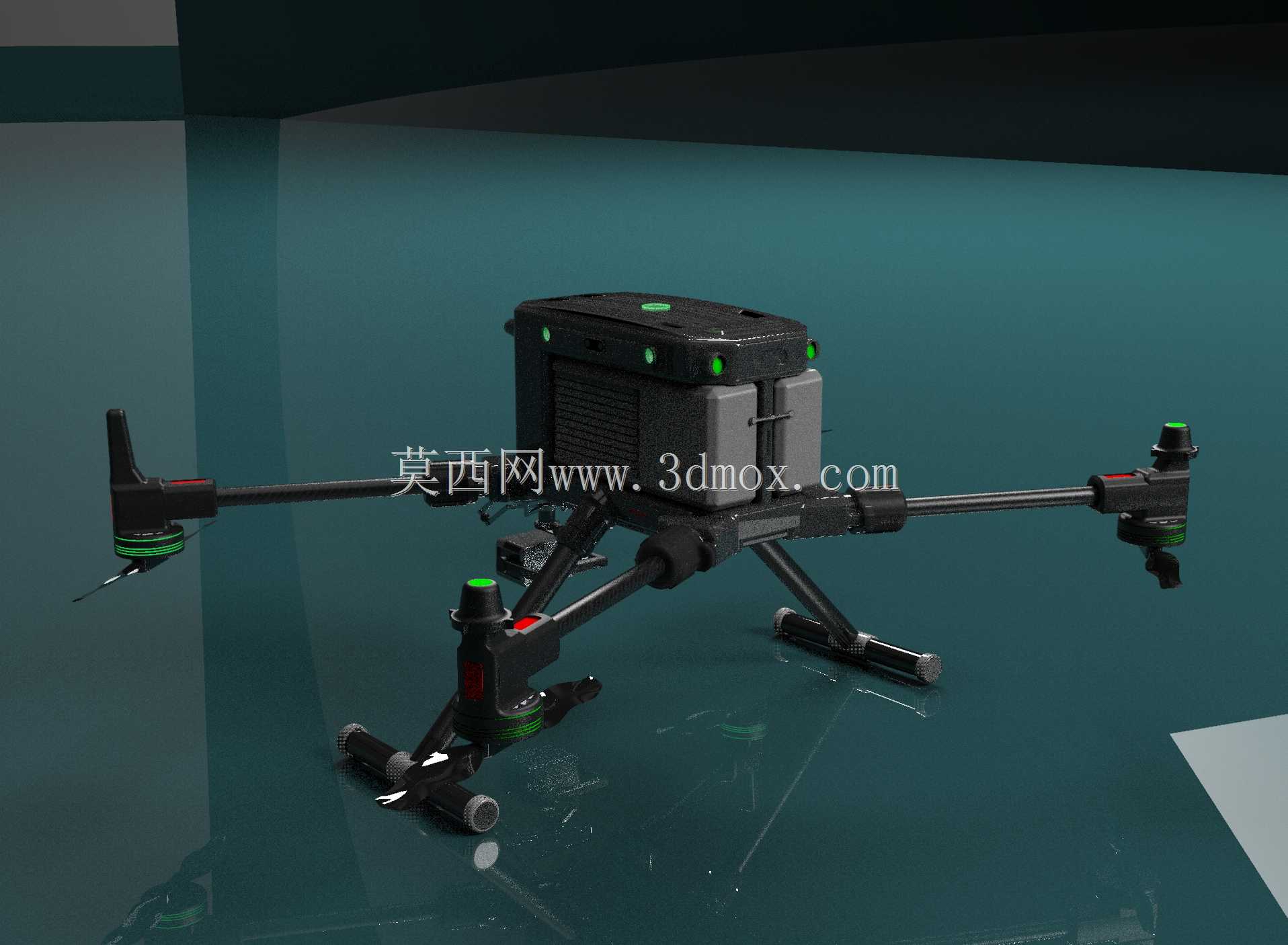

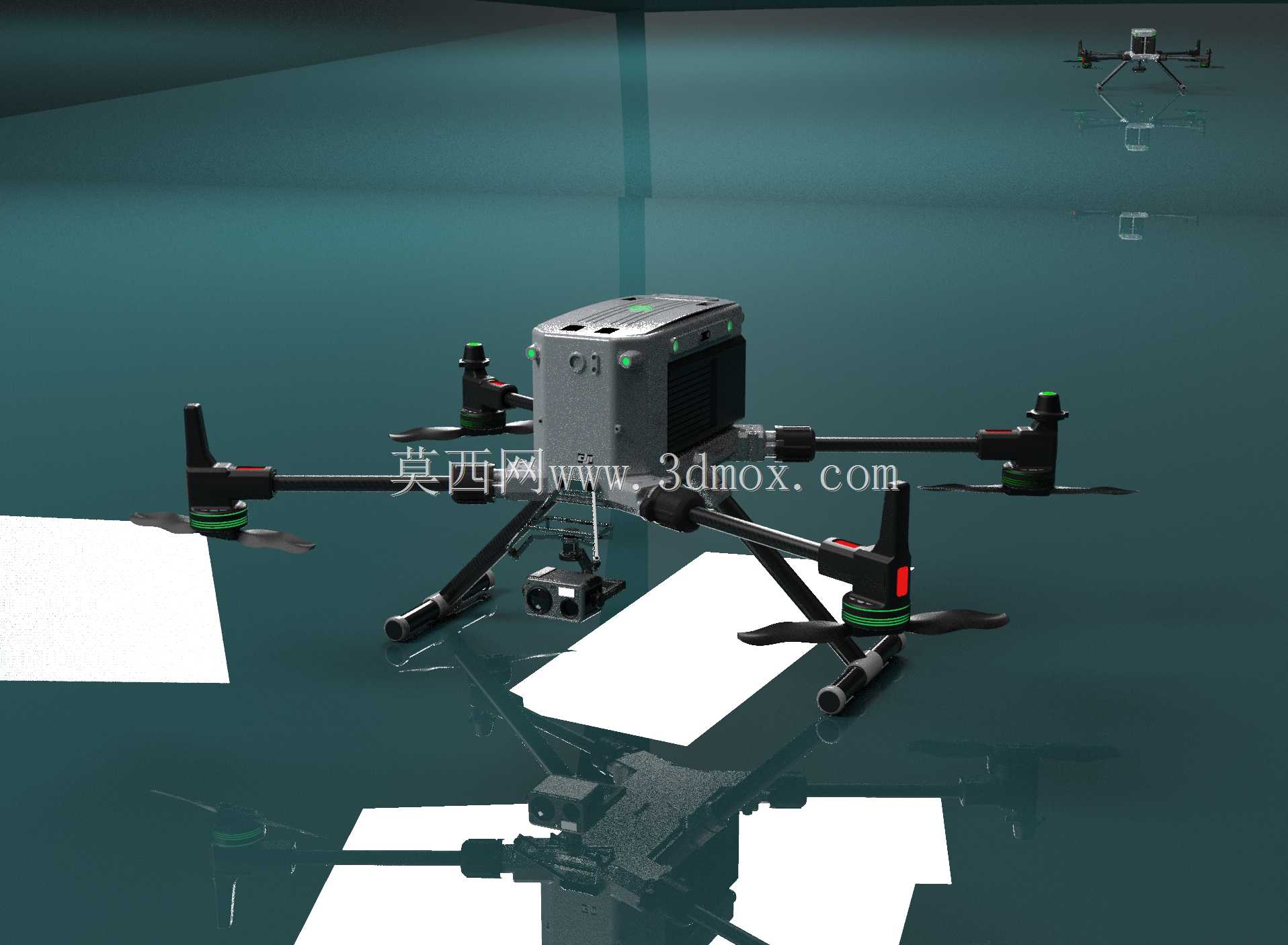

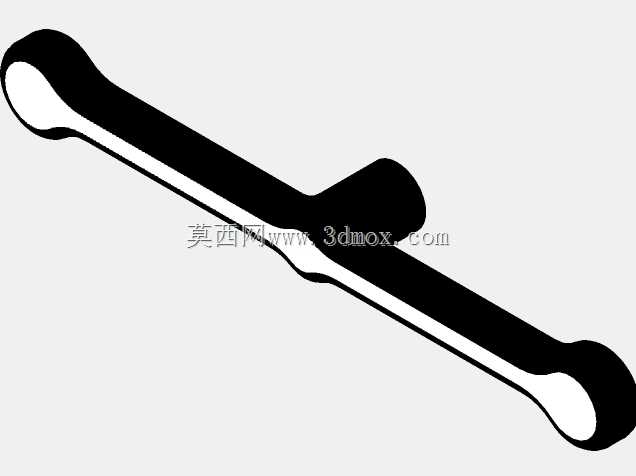

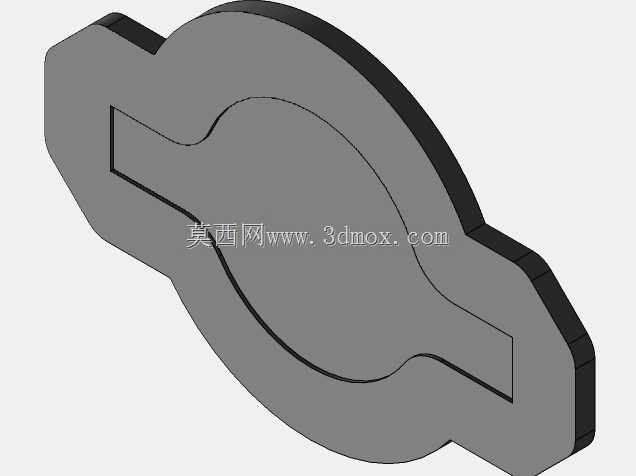

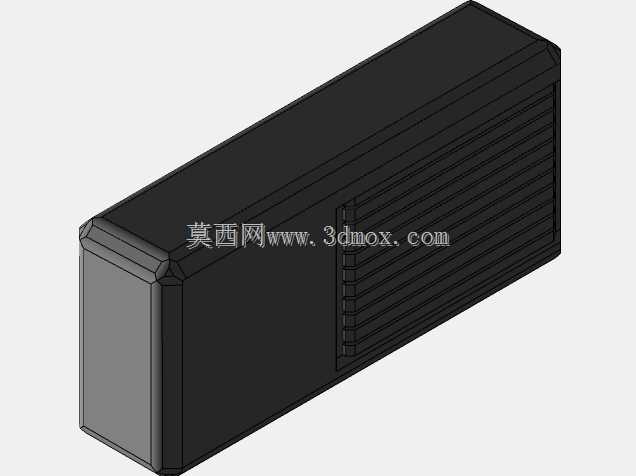

　　这套四旋翼飞行平台的结构建模围绕低空巡检、航测取景与轻量物资转运场景展开，整机采用十字交叉机臂布局，四个旋翼单元沿中心机身径向均布，旋翼旋转平面保持共面，可在悬停与航线飞行时抵消反扭力矩，姿态控制响应直接。中心舱体作为核心承载区，内部预留飞控板、动力电池、导航模块与电调的安装空间，舱体外壳做棱角过渡处理，既降低飞行风阻，也为内部元器件留出散热与走线通道。机臂与中心舱采用快拆式铰接结构，臂杆选用中空薄壁构型，在保证抗弯刚度的前提下控制整机自重，臂端电机座设置定位台阶，保证动力电机同轴度，避免旋翼运转产生额外振动。机身下方挂载双光摄像云台，云台通过减震球与机身底架连接，可隔离旋翼高频振动，保证拍摄画面稳定，云台俯仰轴预留转动间隙，

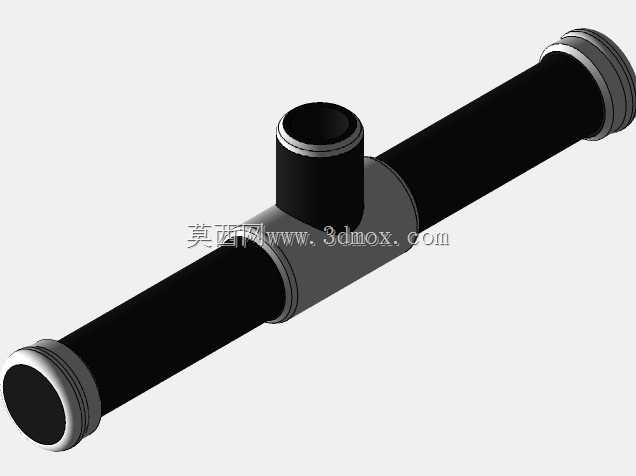

　　满足对地垂直拍摄与倾斜取景的角度需求。起落架采用跨距加宽的四点支撑构型，支腿向外倾斜布置，降落时可分散冲击载荷，同时支腿高度预留足够空间，避免下方挂载的云台在着陆时触地，支腿底端加装防滑缓冲垫，适配硬质路面与野外临时起降点。整机外形边界需重点管控：旋翼旋转直径决定了空中作业的安全避让距离，机臂展开后总宽度要适配常用储运箱的内部尺寸，折叠铰接处的转动行程不能与机身外壳、线缆发生干涉；机身顶部设置状态指示灯与定位天线安装位，天线伸出高度要避开旋翼下洗气流区域，防止气流扰动影响信号接收。设计过程中需校核整机重心位置，让重心落在四个旋翼围成的几何中心附近，挂载云台后的总重心偏移量控制在允许范围内，避免飞行时出现持续配平功耗。

　　动力线缆沿机臂内部空腔走线，外漏接头处做防水密封结构，适应野外小雨、多尘的作业环境。该结构可直接用于无人机装配干涉校验、飞行载荷仿真前处理，也能为同类型低空作业飞行器的改型设计提供结构参考，调整挂载接口后还可适配喊话器、小型投送箱等不同任务载荷。
