酷冷至尊莫比乌斯120OC轴流散热风扇

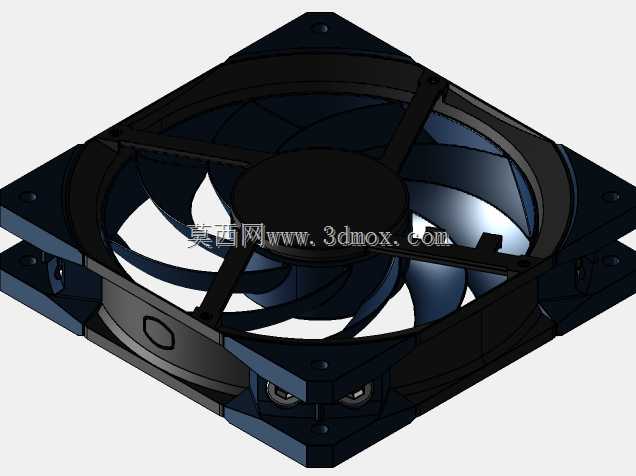

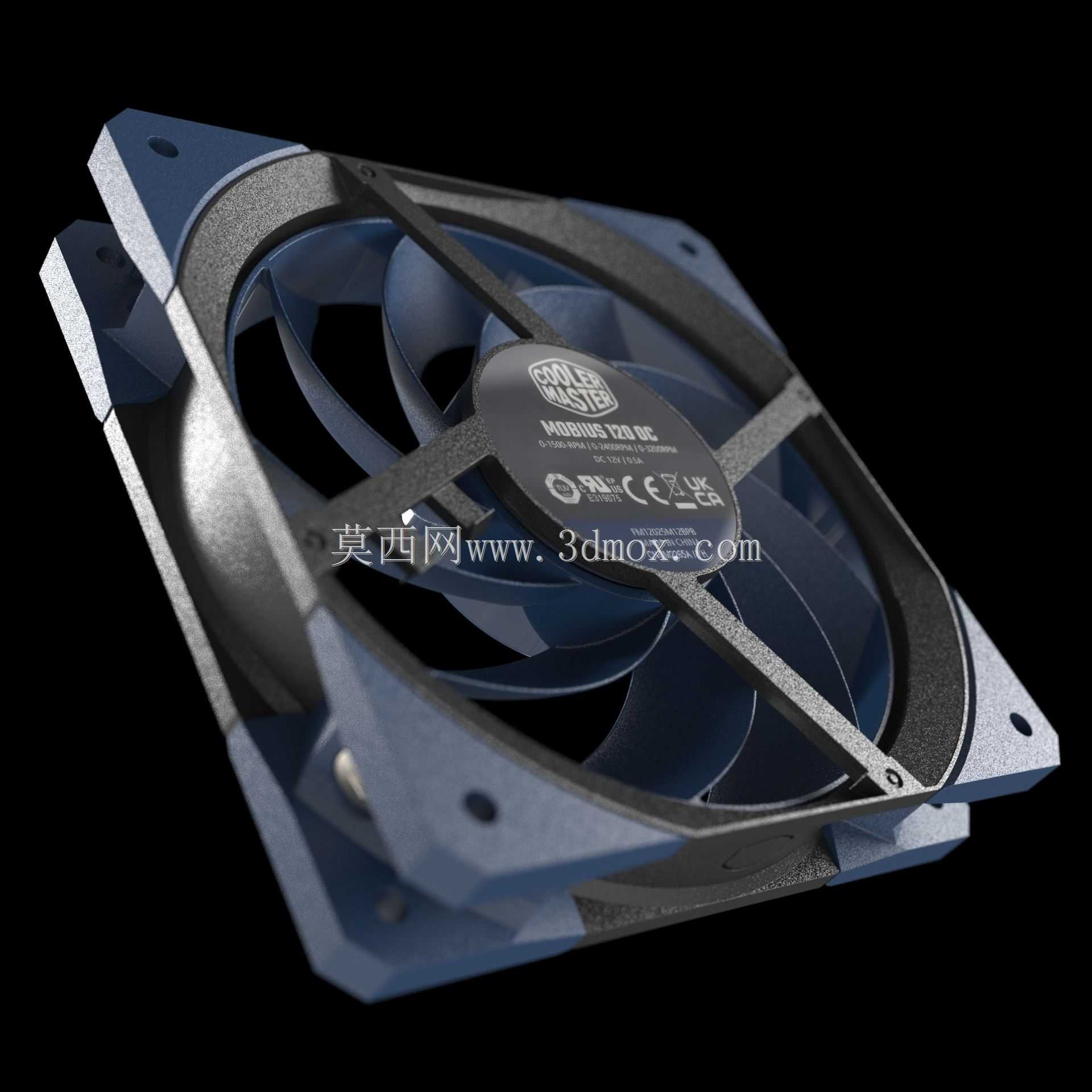

　　这款120毫米规格轴流散热风扇的三维结构，面向桌面PC机箱风道搭建、塔式CPU风冷散热器换装、水冷排通风配套以及紧凑型工控机柜局部散热场景，建模过程中优先还原扇框安装边界、扇叶曲面造型与四角减震固定位的实际装配关系，方便结构工程师在整机布局阶段直接校核通风间隙与安装干涉。从实际使用逻辑来看，该类OC版本风扇主打高转速区间的风压输出，扇叶采用连续曲面扭转设计，叶根到叶梢的弦长与倾角逐步变化，运转时可以将轴向进风定向加压送出，既能够在机箱开放式风道中推动大流量空气快速带走硬件余热，也可以紧贴冷排鳍片、散热鳍片组这类高风阻部件，穿透密集鳍片间隙把热量带出设备，相比普通低风压扇更适合压风式散热布局。

　　建模时首先锁定120毫米方形扇框的标准安装边界：外框边长适配通用120mm风扇位，框体厚度匹配常规机箱风扇安装空间，四角预留的螺丝孔位完全对应机箱、冷排、塔式散热器的标准孔距，孔位周边的橡胶减震垫结构也单独做出分层，装配时螺丝锁紧后橡胶垫可以填充框体与安装面的硬接触间隙，吸收扇叶高速转动传递的微振动，避免共振传导到机箱钣金产生低频噪音。扇框中部的轮毂造型做了圆弧过渡，轮毂内部预留电机容纳空间，外圈的扇叶与框体内壁保留均匀运转间隙，既避免叶梢碰框，又尽可能缩小间隙减少风压回流损失。框体侧边的走线槽、接线端子位置也按实物还原，布局时可以提前规划风扇供电线的走线路径，避免线材剐蹭扇叶。在整机热设计选型阶段，

　　工程师可以直接调用该模型放入机箱装配体，对照显卡、内存、主板散热马甲的高度核对风扇安装后的剩余空间，确认扇框正面与侧板、水冷管、内存条的安全距离，也可以将多颗该风扇并排排布在360mm冷排安装位，校核叠装后的总厚度与进出风方向，提前判断风道走向是否会和电源仓、硬盘架产生风路遮挡。扇叶的曲面造型还原了实物的导流设计，叶边的特殊切角结构能够打散高速气流的集中风噪，让送出的气流分布更均匀，减少局部紊流产生的异音。针对改装场景，模型也保留了扇框四角的减震垫安装槽、侧边可加装防震钉的卡扣结构，用户替换减震配件、改装风扇串联固定时都能直接对应结构尺寸，不需要二次测量实物。整个模型把散热风扇从外框、扇叶、轮毂到固定减震件的所有装配关系完整呈现，既可以作为消费电子散热结构设计的参考样件，也能帮助装机工程师在方案阶段完成全流程的空间干涉校验与风道布局规划，减少后期打样装配时出现的尺寸 mismatch 问题。
