直流轴流散热小风扇结构设计

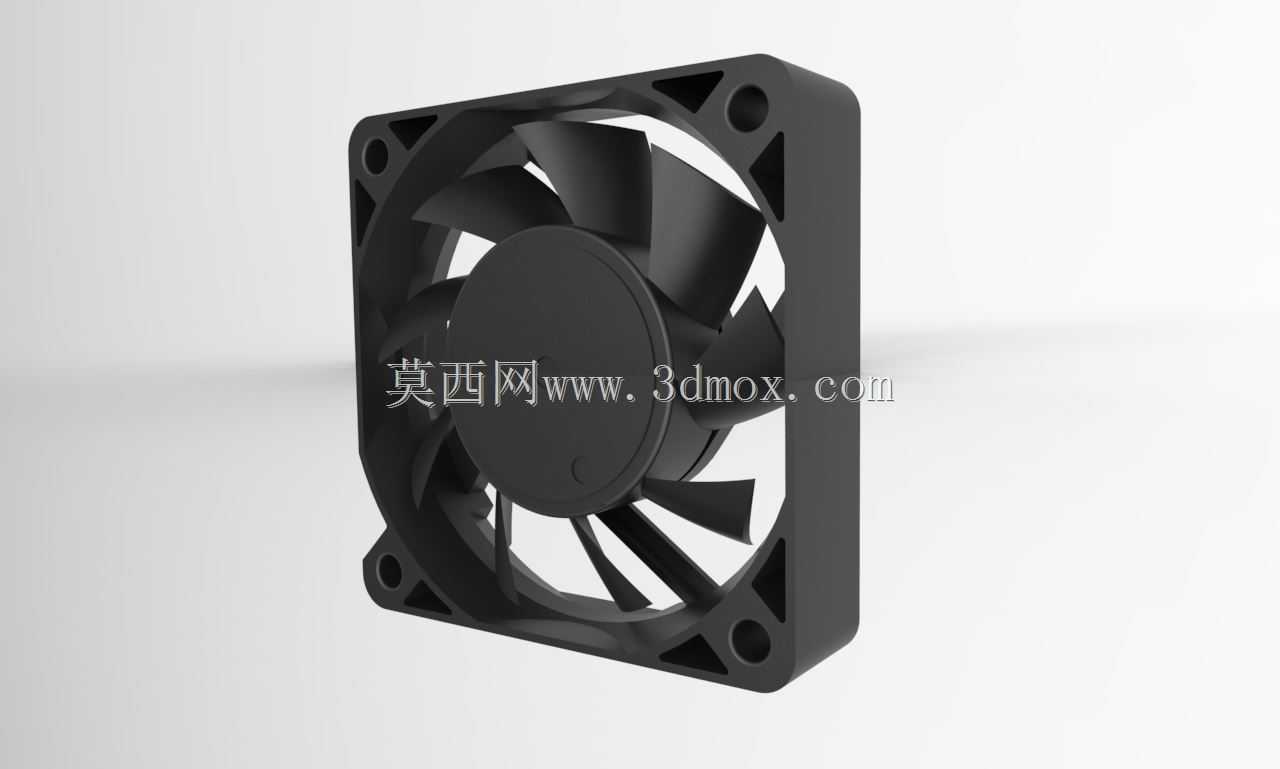

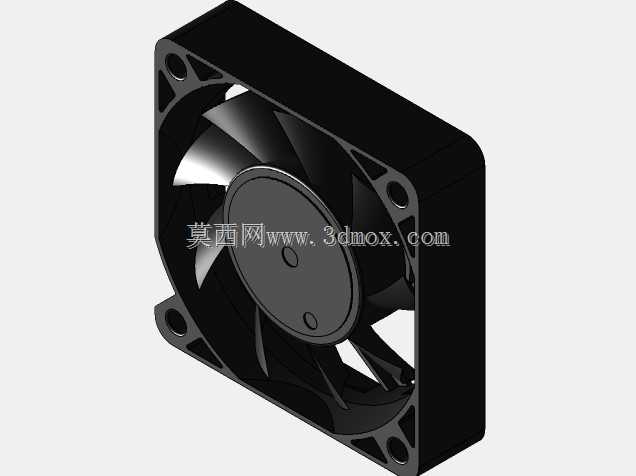

　　这款轴流小风扇的结构设计，核心围绕电子设备内部狭小空间的风冷散热需求展开，日常在工控机箱、小型通讯设备、桌面3D打印机控制仓、嵌入式工控主板周边、LED驱动电源舱这类场景中应用极广，主要作用是通过定向气流带走元器件工作产生的积热，避免功率器件因结温过高触发降频、寿命折损甚至热击穿故障。从结构设计逻辑来看，外框采用标准方形安装法兰结构，四个角预留沉头安装孔位，安装孔的中心距、沉孔深度都适配行业通用的安装规范，既可以通过螺丝直接固定在设备钣金壳体的预留开孔上，也能搭配橡胶减震钉实现免工具快装，同时橡胶减震钉还能吸收扇叶高速转动产生的微幅振动，避免振动传递到设备壳体引发共振异响。外框的四个边角做了三角加强筋结构，连接外框侧壁与安装法兰面，

　　既提升了外框整体的抗形变能力，避免安装时螺丝锁附过紧导致外框变形蹭到扇叶，也能减少气流在框体边角处的紊流损失，提升送风效率。扇叶部分采用七叶后掠式曲面设计，叶型的曲率经过反复调整，在相同转速下能获得更大的送风风量，同时有效降低叶尖切割气流产生的气动噪音，扇叶与中心轮毂的连接位置做了圆弧过渡，避免应力集中导致长期转动后叶根断裂。中心轮毂为封闭式结构，内部预留了无刷直流电机的安装腔体，腔体的尺寸适配常规20mm外径的小型无刷电机，轮毂端面做了微凸的流线型设计，引导气流顺畅进入叶道，减少入口处的气流涡流。扇叶与外框内壁之间预留了均匀的转动间隙，间隙大小控制在0.8mm，既避免加工公差导致扇叶转动时蹭到外框内壁，

　　也不会因为间隙过大造成气流回流损失。外框的进风侧与出风侧都做了微倒角处理，进风侧倒角能引导周边气流更顺畅地进入扇叶工作区域，降低进风阻力，出风侧倒角则能减少出风时的气流扩散角，让送出的气流更集中，送风距离更远。从安装边界尺寸来看，这款风扇的外框边长为60mm，整体厚度为20mm，属于行业通用的6020规格轴流风扇，适配绝大多数预留了60mm风扇位的电子设备，安装时不需要额外修改设备的原有开孔结构，替换通用性极强。设计过程中还充分考虑了不同使用场景的适配性，外框的材质选用阻燃ABS工程塑料，能满足电子设备内部的阻燃等级要求，即使扇叶附近的元器件出现异常高温，也不会引燃风扇壳体引发次生故障。扇叶做了动平衡校准结构，

　　每个扇叶的边缘预留了微量的动平衡调整位，生产时可以通过微量切削调整扇叶的重量分布，让扇叶转动时的偏心量控制在极小范围内，降低高速转动时的振动与噪音。在实际选型使用时，这款风扇可以根据设备的散热需求搭配不同转速的无刷电机，低转速版本适合对噪音敏感的桌面办公设备，高转速版本适合发热量大的工控设备、电源模块等场景，结构本身不需要做任何修改就能适配不同参数的电机，通用性极强。另外，外框的侧面预留了线材出线槽，供电线材可以从侧面的线槽引出，不会凸出到风扇的安装平面之外，避免安装时线材被夹在风扇与设备壳体之间，造成线材破损或者安装间隙过大的问题。整个结构没有多余的复杂零件，拆分后仅为外框、扇叶轮毂组件、内置电机三个核心部分，生产装配工艺简单，适合大批量注塑生产，零件的脱模斜度控制在1.5度，既方便注塑脱模，也不会影响零件的装配精度。
