两端铰接式工程液压油缸结构

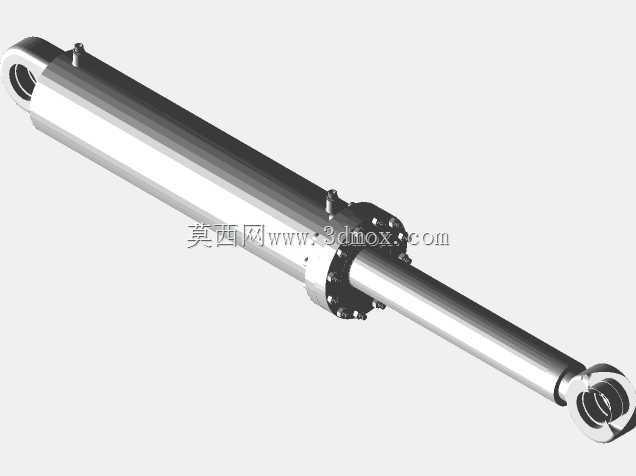

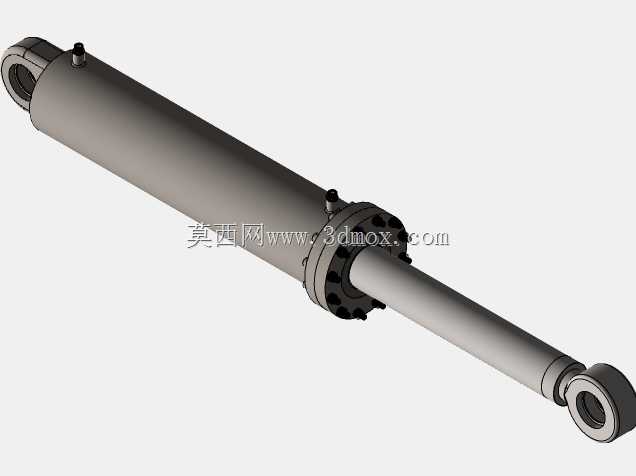

　　这套油缸结构采用两端耳环铰接的布置形式，缸筒尾端与活塞杆伸出端均设置带通孔的环形铰点，安装时可通过销轴分别连接设备机架与执行负载，工作过程中允许两端连接位置随负载摆动产生小角度偏转，避免刚性连接在机架形变、负载轨迹偏移时对活塞杆形成侧向弯矩，大幅降低杆面偏磨、密封件局部受压失效的风险，常见于工程机械臂架变幅、机床工装夹紧、海工设备启闭机构、货运车辆尾板举升这类需要直线推拉力、且连接点位存在相对摆动的场景。

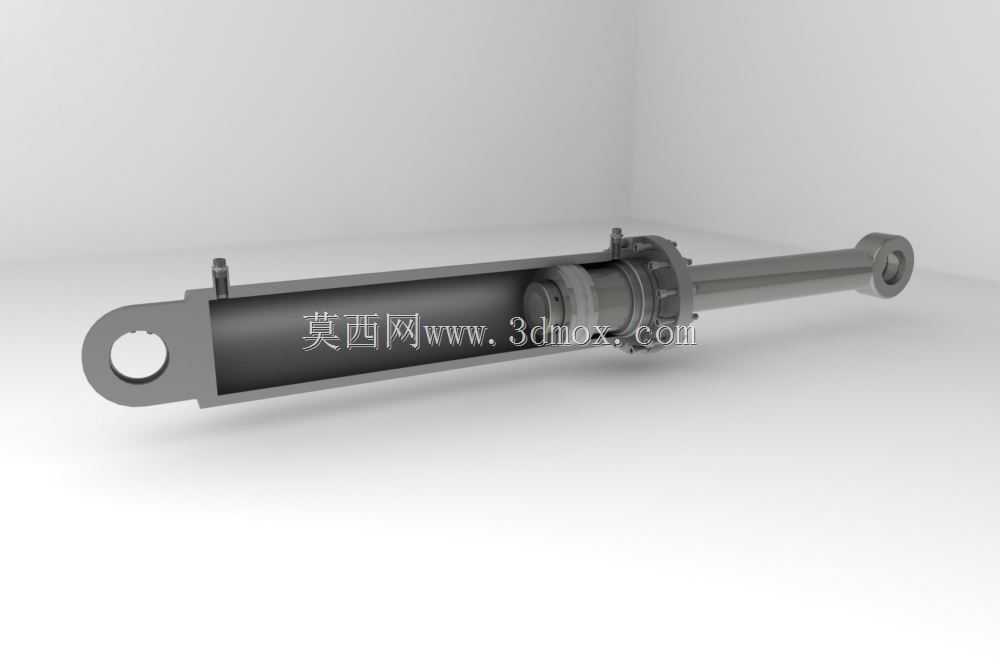

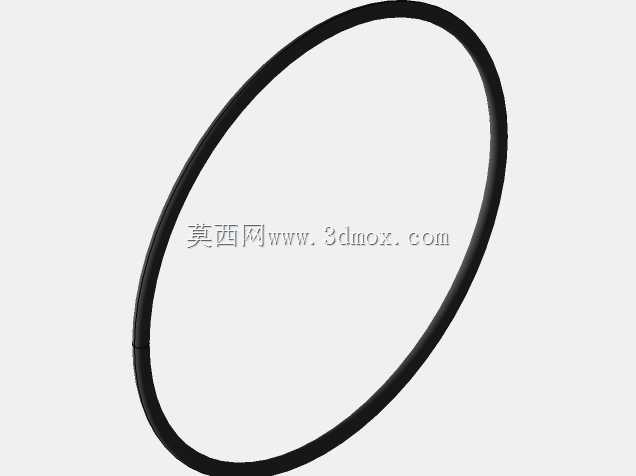

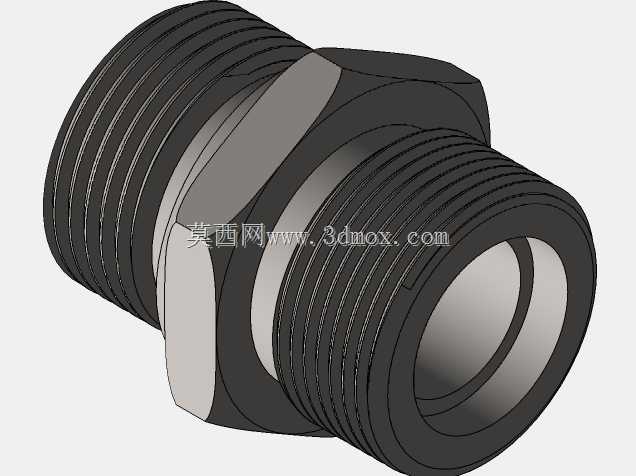

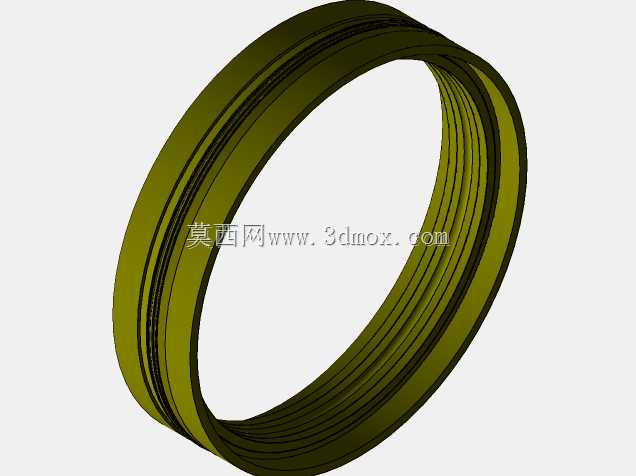

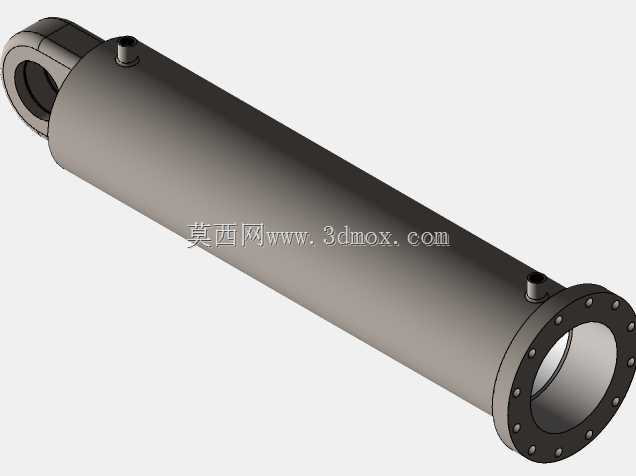

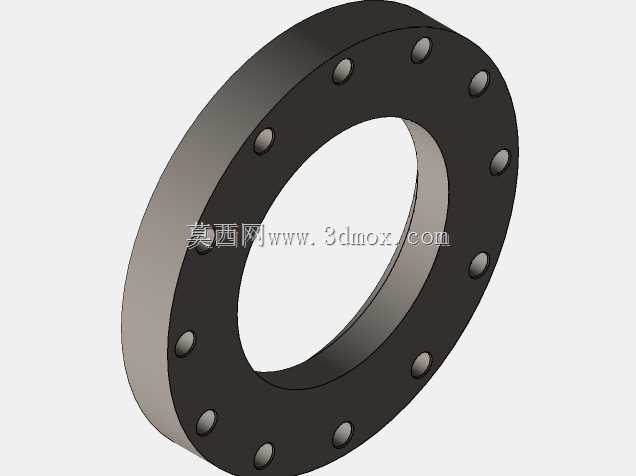

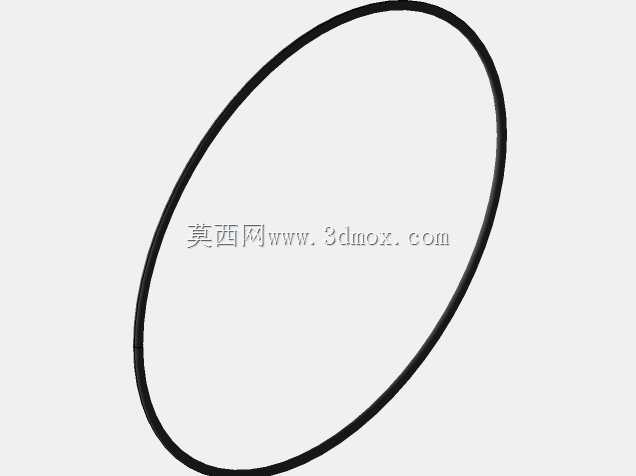

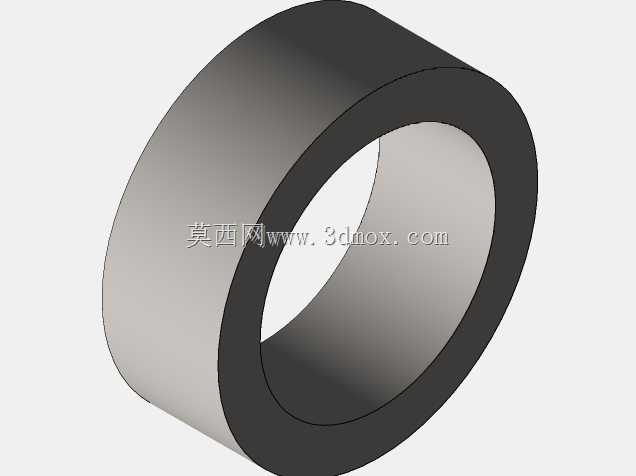

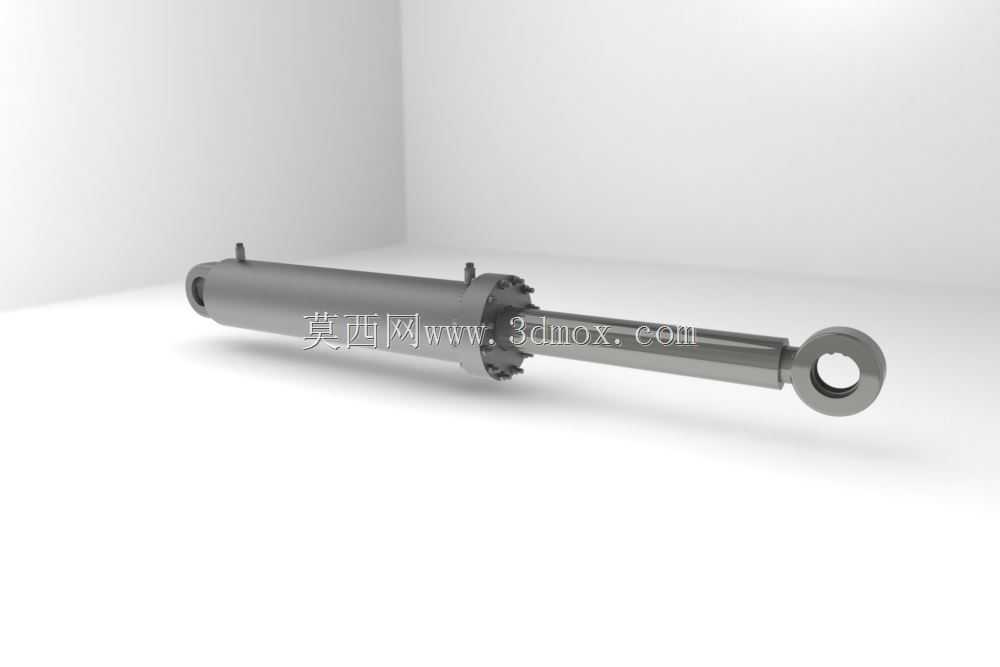

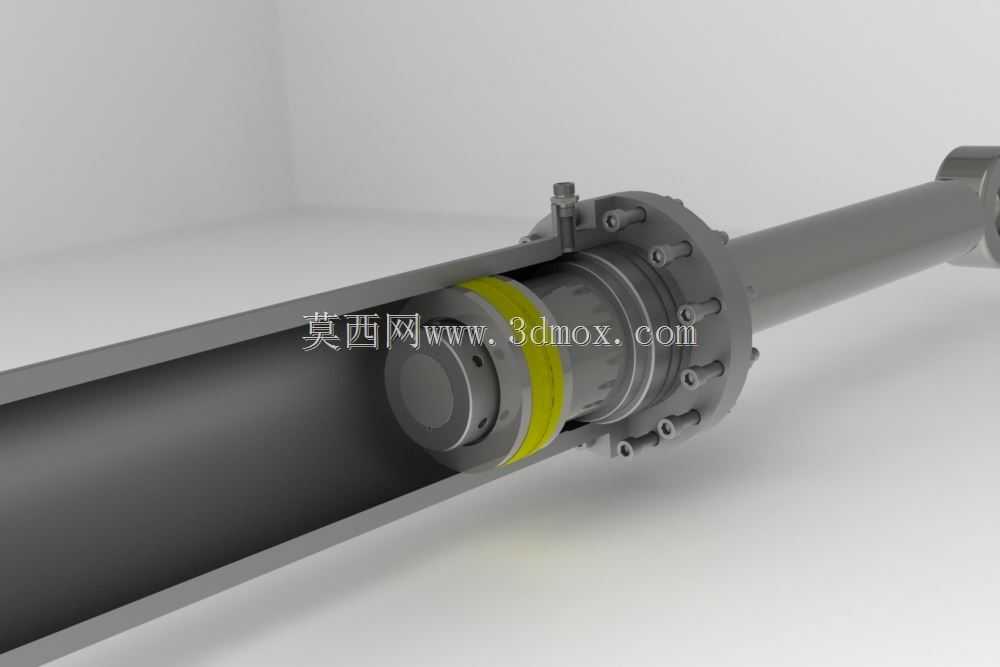

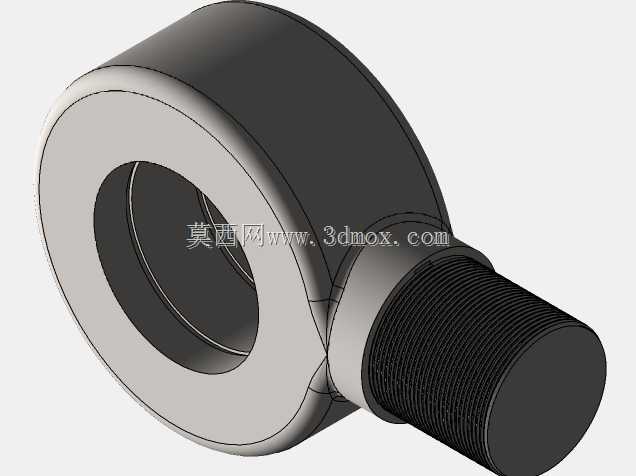

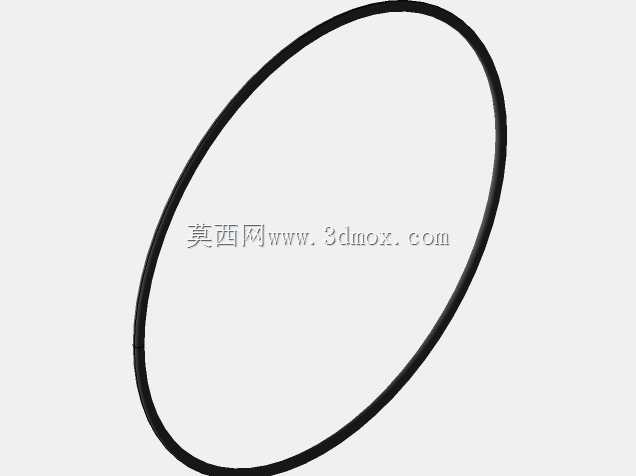

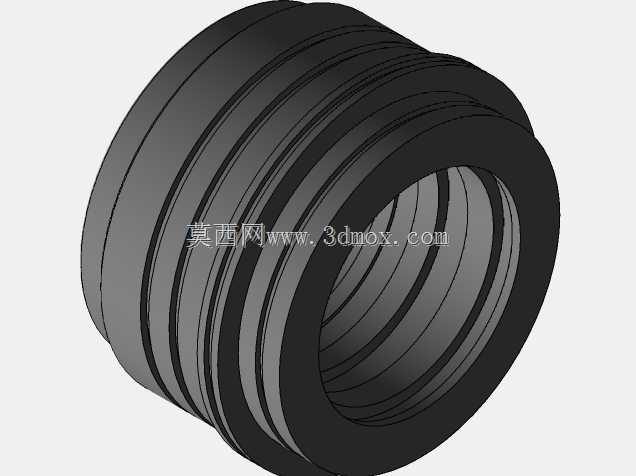

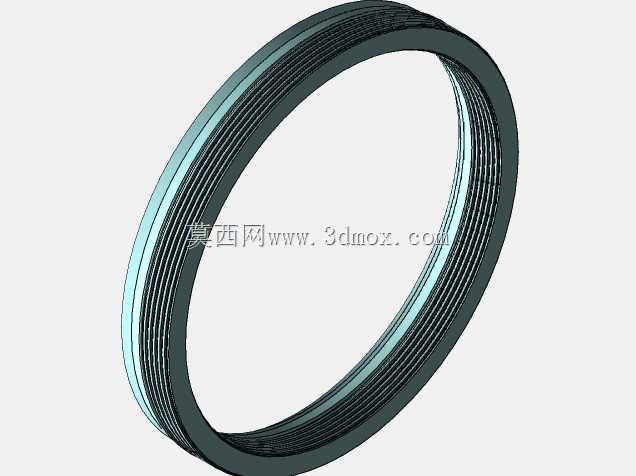

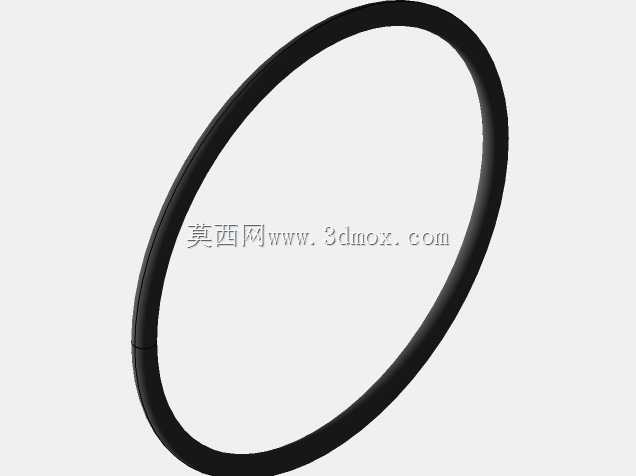

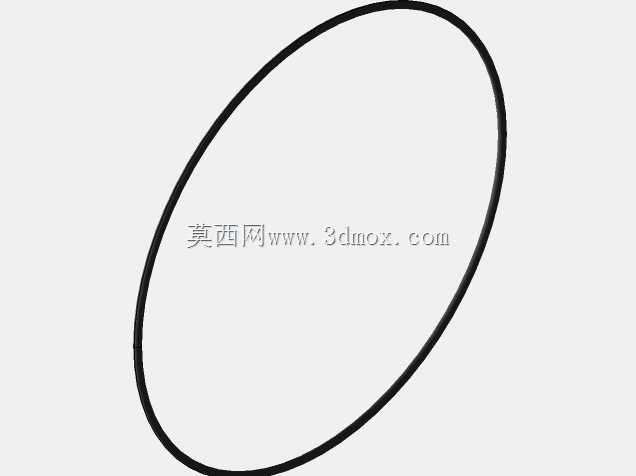

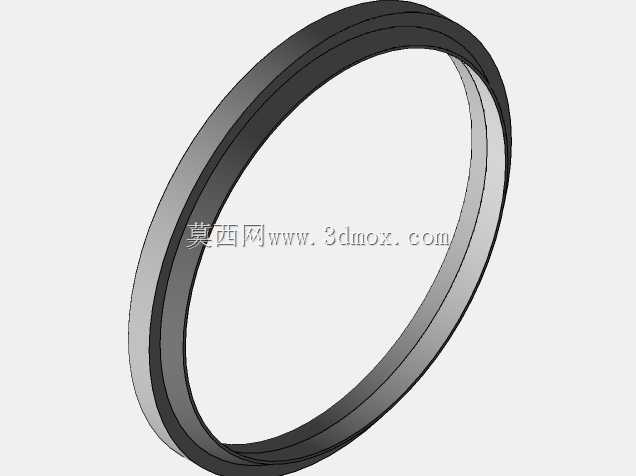

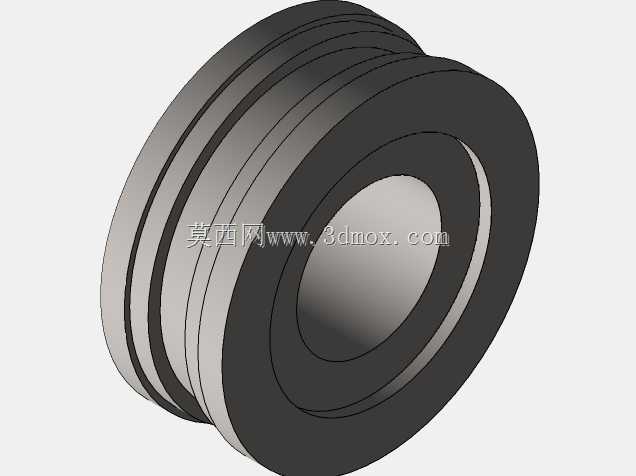

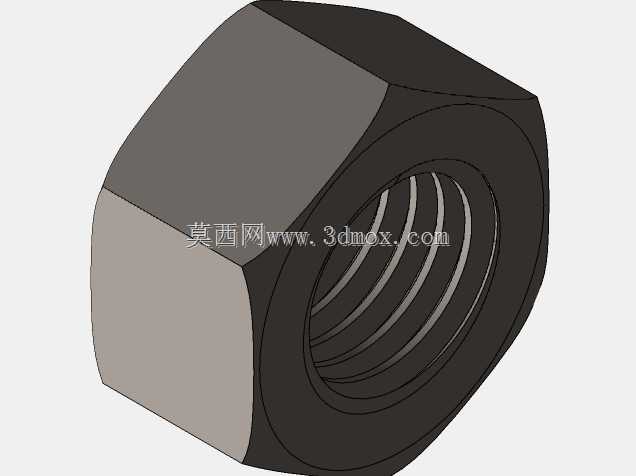

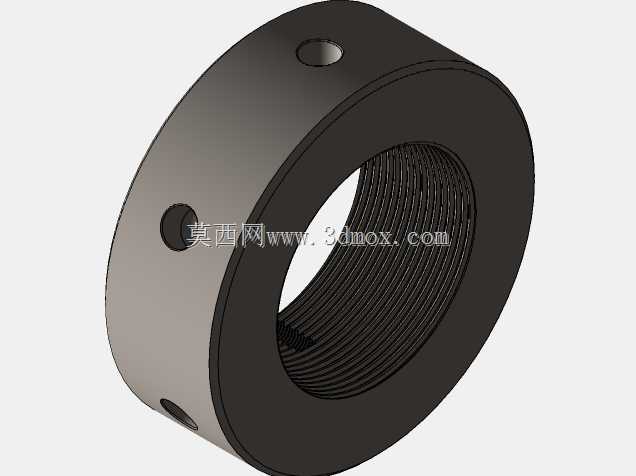

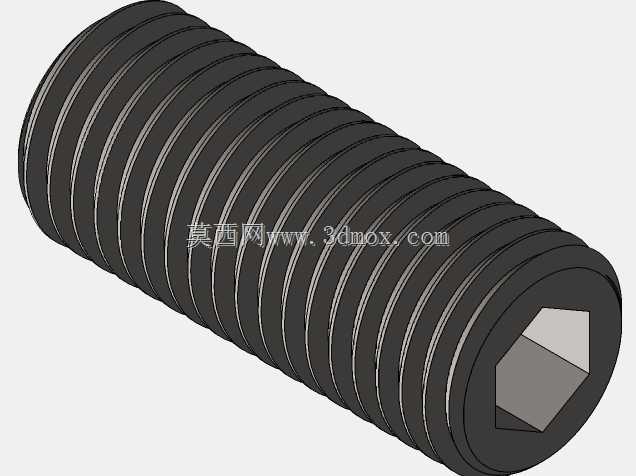

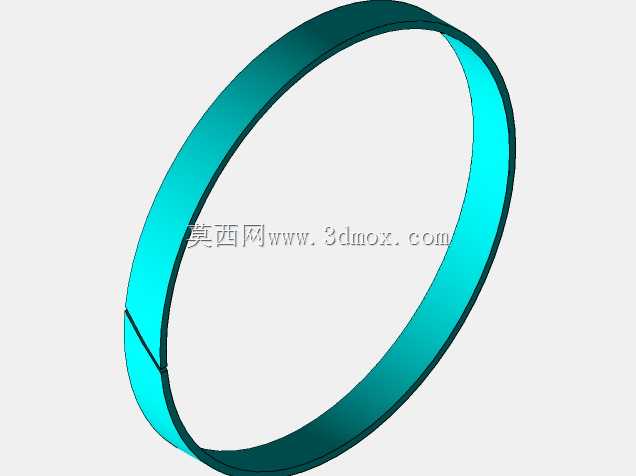

　　从结构组成来看，模型完整还原了缸筒、活塞杆、端盖、铰接耳环、油口接口以及端盖处的紧固连接细节：缸筒作为承压主体，内部加工高精度光滑内孔，为活塞往复运动提供密封容腔；活塞杆表面做高硬度耐磨处理，伸出端耳环与杆体采用可靠连接结构，保证拉力传递的同轴度；缸筒前端的端盖组件集成了导向、防尘与多级密封结构，既可以约束活塞杆的径向窜动，又能阻挡外界泥沙、水雾进入缸内，同时防止内部压力油外泄。缸体侧面预留的油口分别连通无杆腔与有杆腔，压力油切换通入不同腔室时，即可推动活塞带动活塞杆完成伸出、缩回动作，输出稳定的直线推拉力。

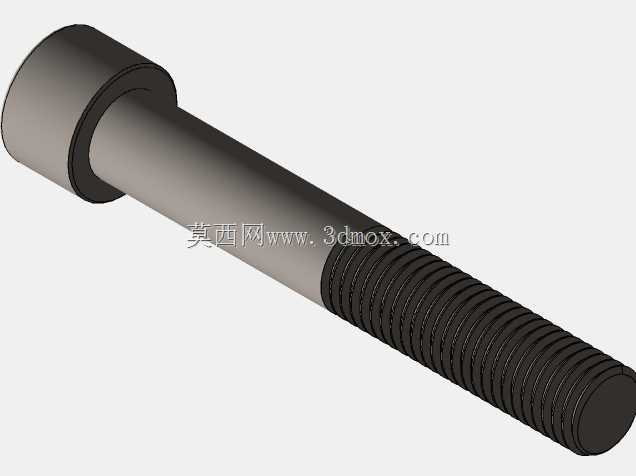

　　建模过程中优先保证了各配合部位的尺寸逻辑：活塞杆与导向套的配合间隙、活塞与缸筒内壁的配合公差、两端耳环销轴孔的同轴度都按照实际装配关系搭建，端盖处的螺栓排布、油口的安装位也保留了工程设计的真实形态。在安装边界上，选型布置时需要同时核算完全缩回与完全伸出两种极限状态下的总长度，预留足够的行程空间避免活塞杆顶死；耳环销轴的轴线要保持平行，防止油缸运行时出现别劲现象；缸体周边还要留出油管接头的装拆空间，以及维护时密封件更换的操作余量。这类铰接油缸相比法兰固定式油缸，对安装面的加工精度容忍度更高，在多关节联动的重载设备里，能够通过自身小幅摆动抵消装配误差，长期运行时密封寿命与杆体抗偏载能力都更有保障，结构细节也可为液压执行机构的选型校核、装配干涉检查提供直观的三维参照。
