船用柴油机机油温度传感装置结构设计

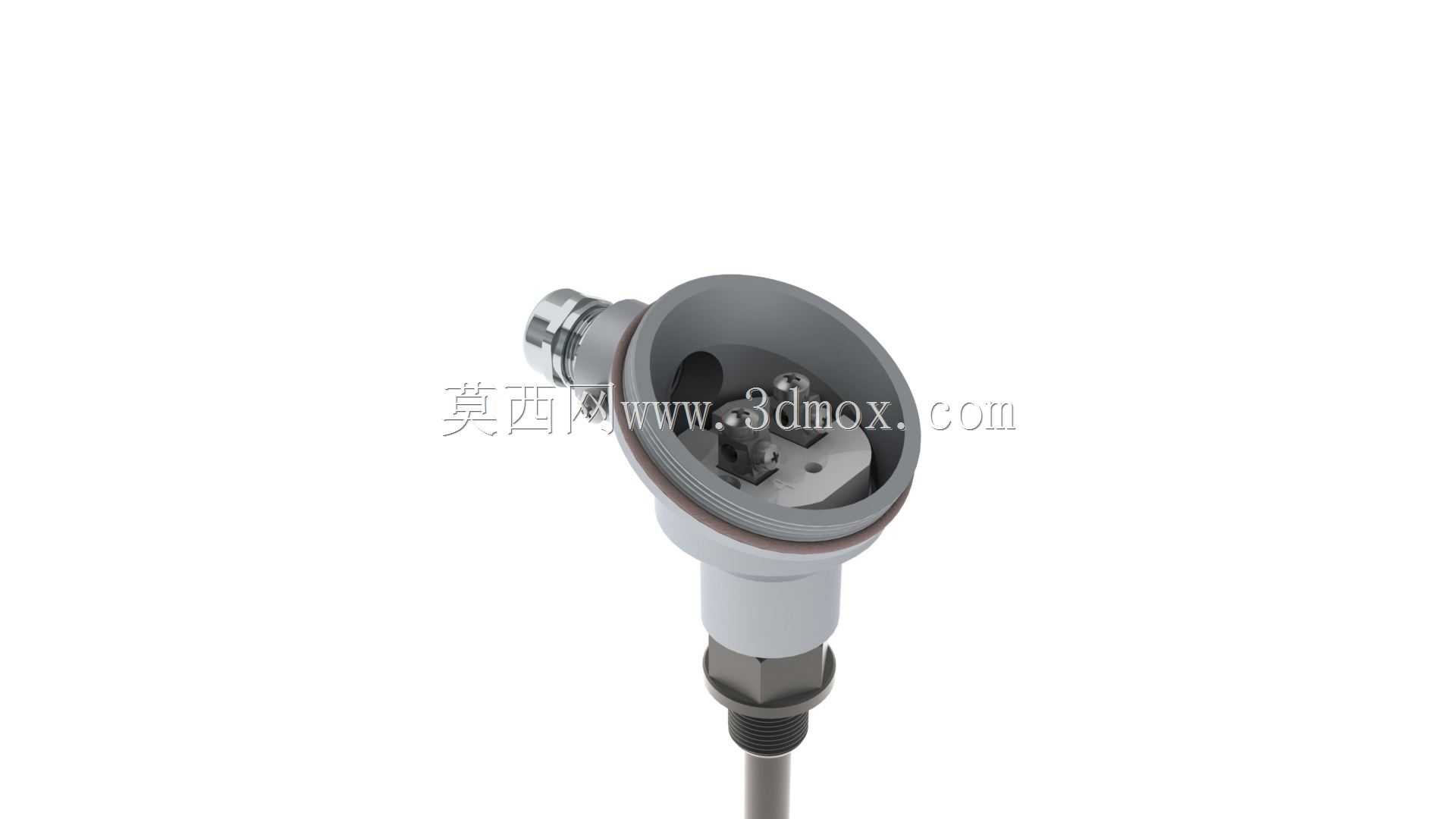

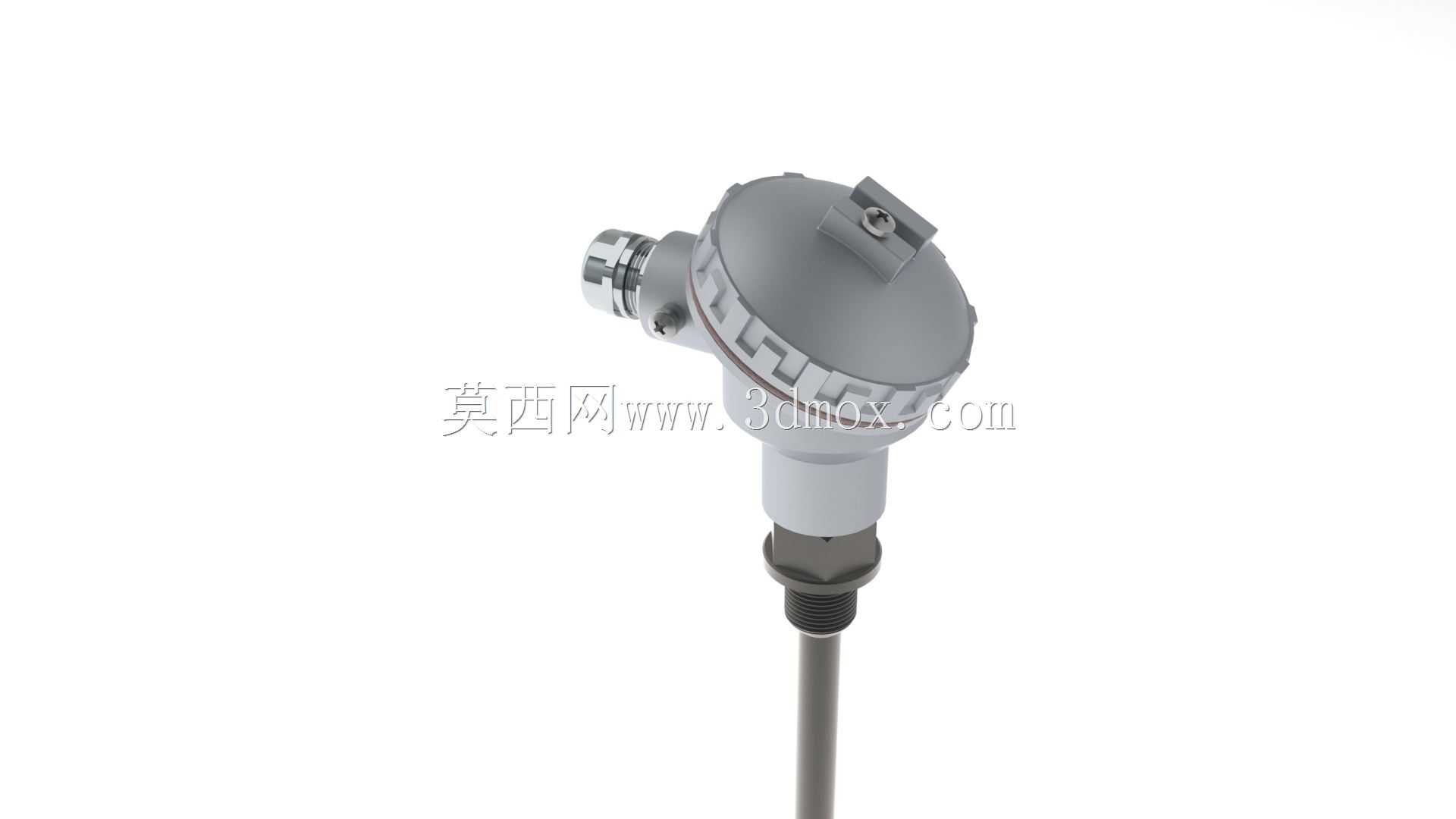

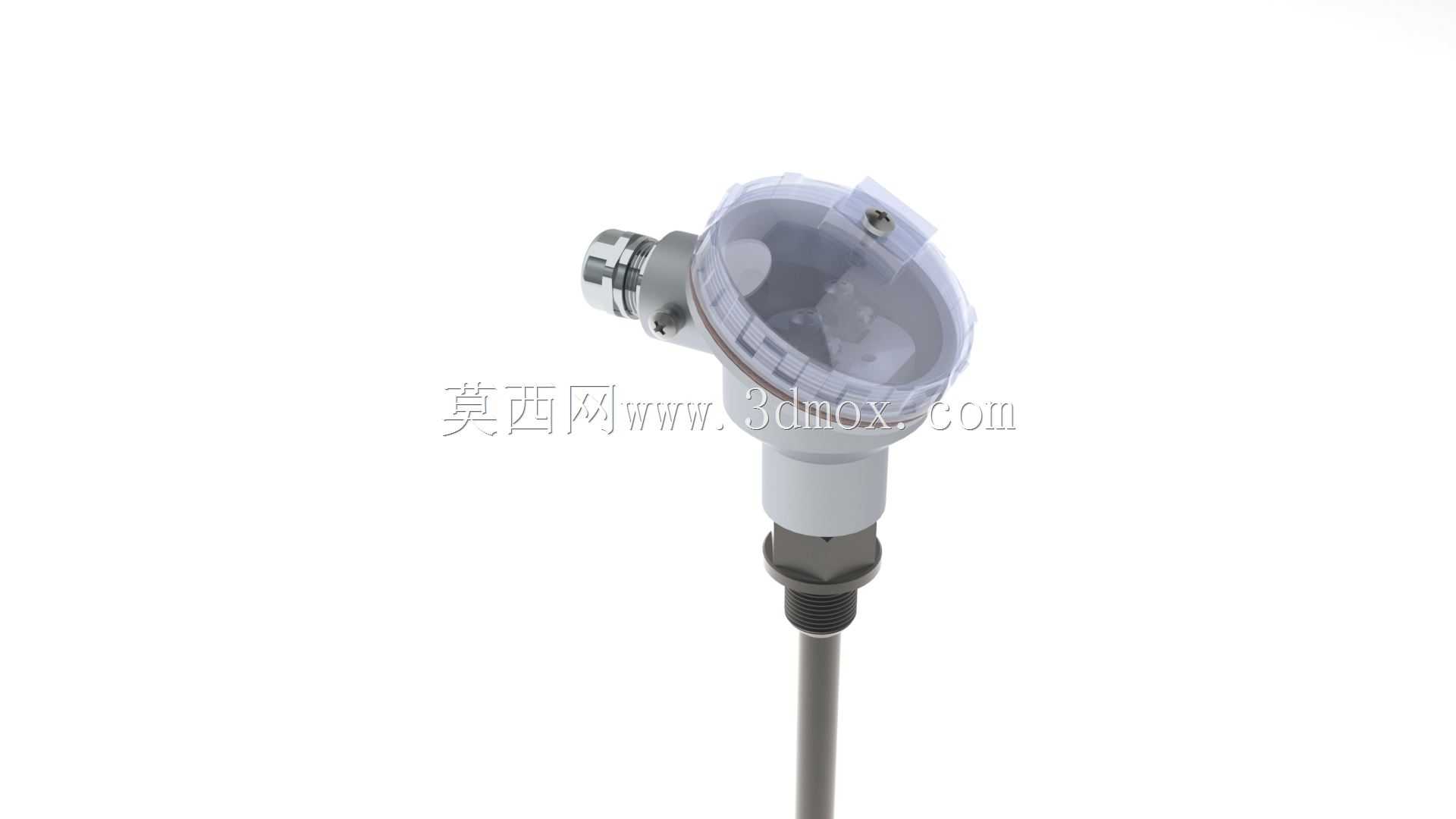

　　在船舶动力系统的运维监测体系里，机油温度是直接反映柴油机润滑工况、摩擦副运行状态的核心参数之一，这款适配船用柴油机的机油温度传感装置，就是为了在机舱高振动、高湿度、存在油气侵蚀的复杂工况下，稳定采集机油回路的实时温度数据而设计的。从结构设计逻辑来看，整个传感装置分为接线端防护壳体、主体连接段、测温探杆三个核心部分，顶部的接线防护壳采用了标准的工业铠装接线盒结构，侧面预留了防水电缆引入接头，壳体结合面做了止口配合结构，能够阻挡机舱内飞溅的油气、水汽侵入接线腔，避免接线端子出现氧化、短路问题，这类防护结构的设计完全贴合船舶机舱的实际运维环境，毕竟船舶航行过程中机舱内的设备长期处于持续振动状态，普通的塑料接线壳体很容易在长期振动下出现开裂、密封失效的问题，这款设计采用的金属防护壳不仅抗冲击能力更强，也能更好地屏蔽机舱内其他电气设备产生的电磁干扰，保证温度信号传输的稳定性。

　　主体连接段是传感装置与柴油机机体安装的核心衔接部位，设计了标准的外螺纹安装接口，螺纹规格适配船用柴油机机油回路的常规测温安装孔位，安装时无需额外加工过渡接头，直接旋入机体安装孔即可，螺纹根部设计了密封台阶面，可以配合铜质密封垫片实现安装面的静密封，避免机油从安装缝隙处渗漏，这部分的结构尺寸严格匹配CA6140系列机床加工对应的柴油机安装位公差，安装后探杆的伸入长度刚好处于机油主流道的中心区域，不会因为探杆过短导致采集的温度贴近机体内壁存在偏差，也不会因为探杆过长干涉机油回路内的其他部件，甚至被高速流动的机油长期冲击产生疲劳断裂。

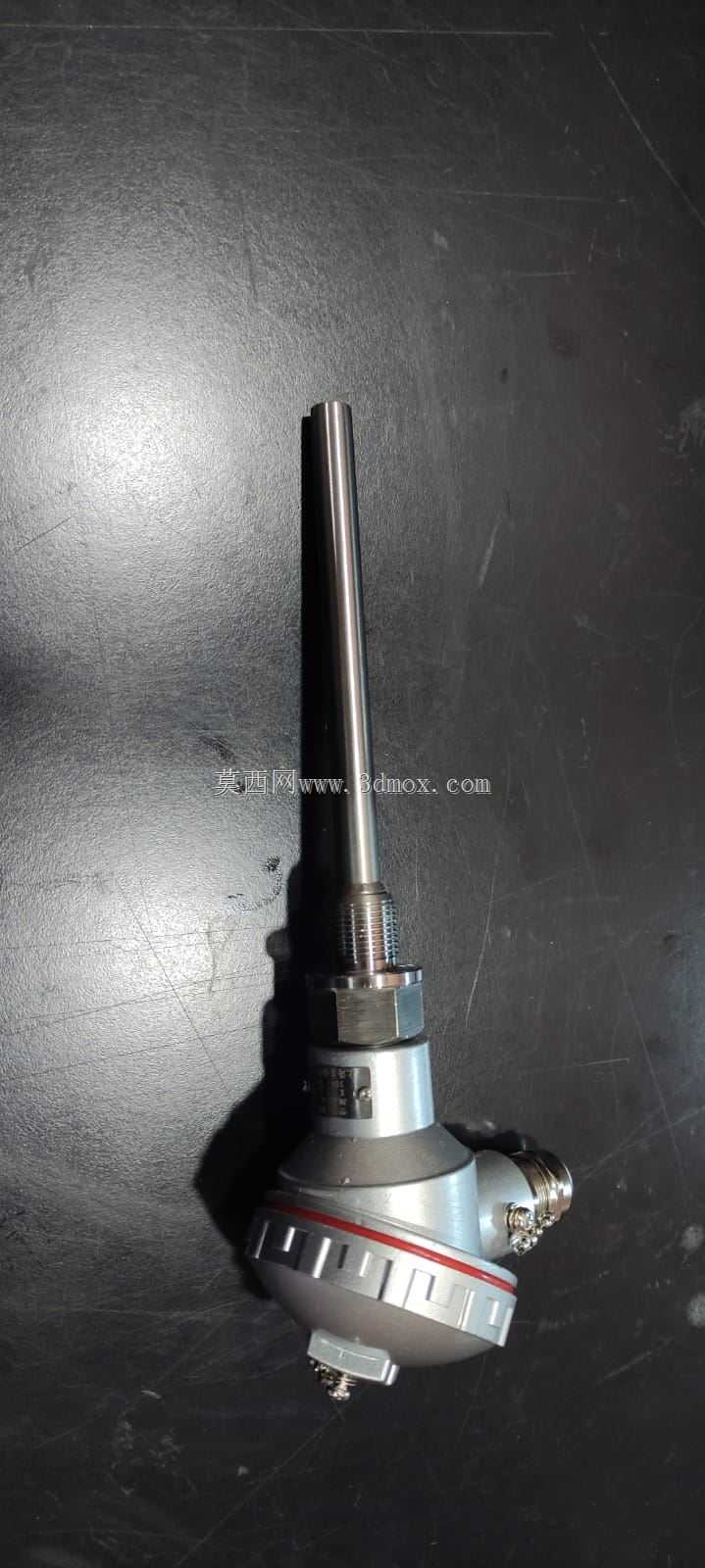

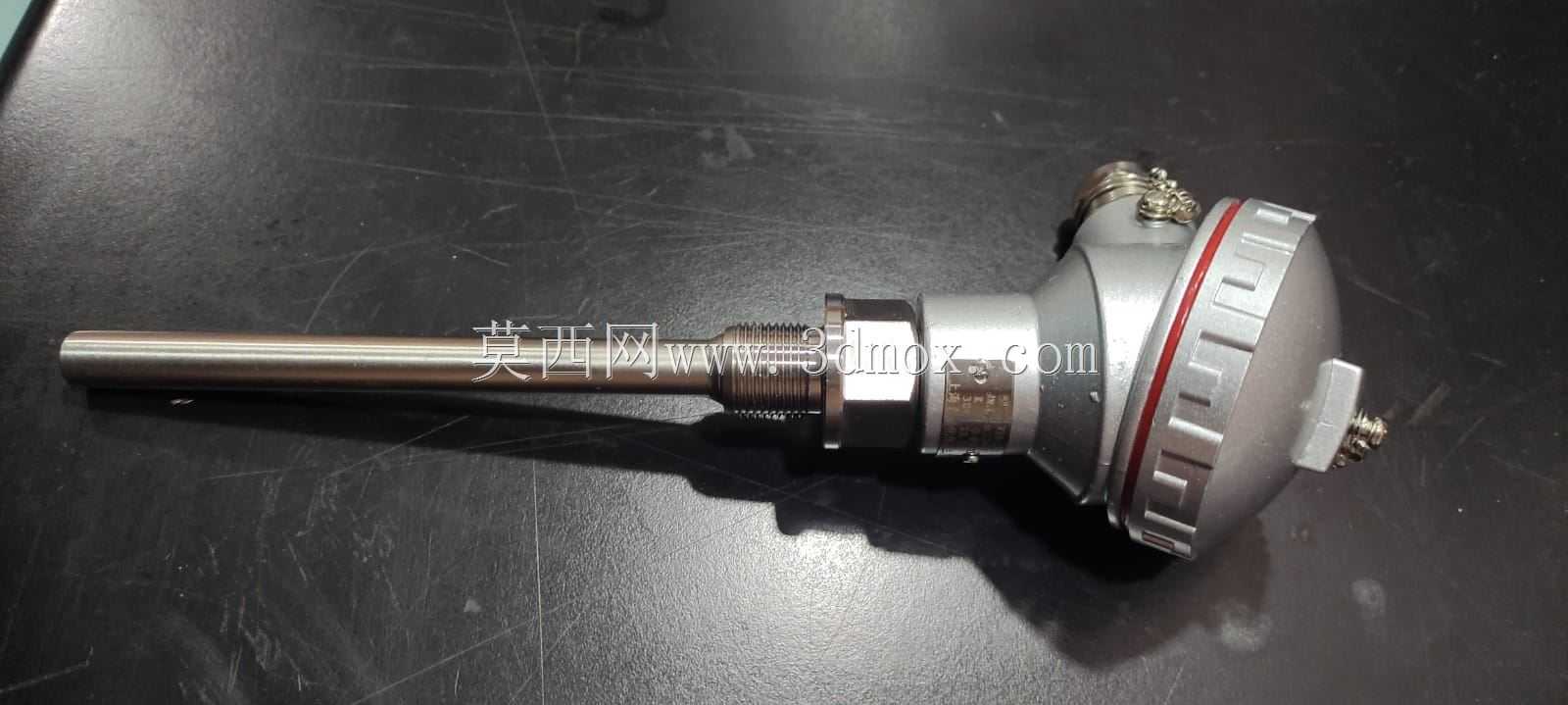

　　下部的测温探杆采用了细长杆式结构，外护管为金属材质，内部封装测温元件，探杆的直径设计兼顾了响应速度与结构强度，直径过粗会导致温度响应滞后，无法及时反馈机油温度的快速波动，直径过细则在长期的机油冲刷、机体振动下容易出现根部断裂的问题，这款设计的探杆长度与直径比例经过校核，既保证了温度传感的响应速度，能够在机油温度出现异常升高时快速反馈信号给机组的监控系统，提醒运维人员及时排查润滑系统故障，避免出现轴瓦烧蚀、摩擦副异常磨损等严重的柴油机故障，也能满足长期在机油浸泡、持续振动环境下的使用寿命要求。

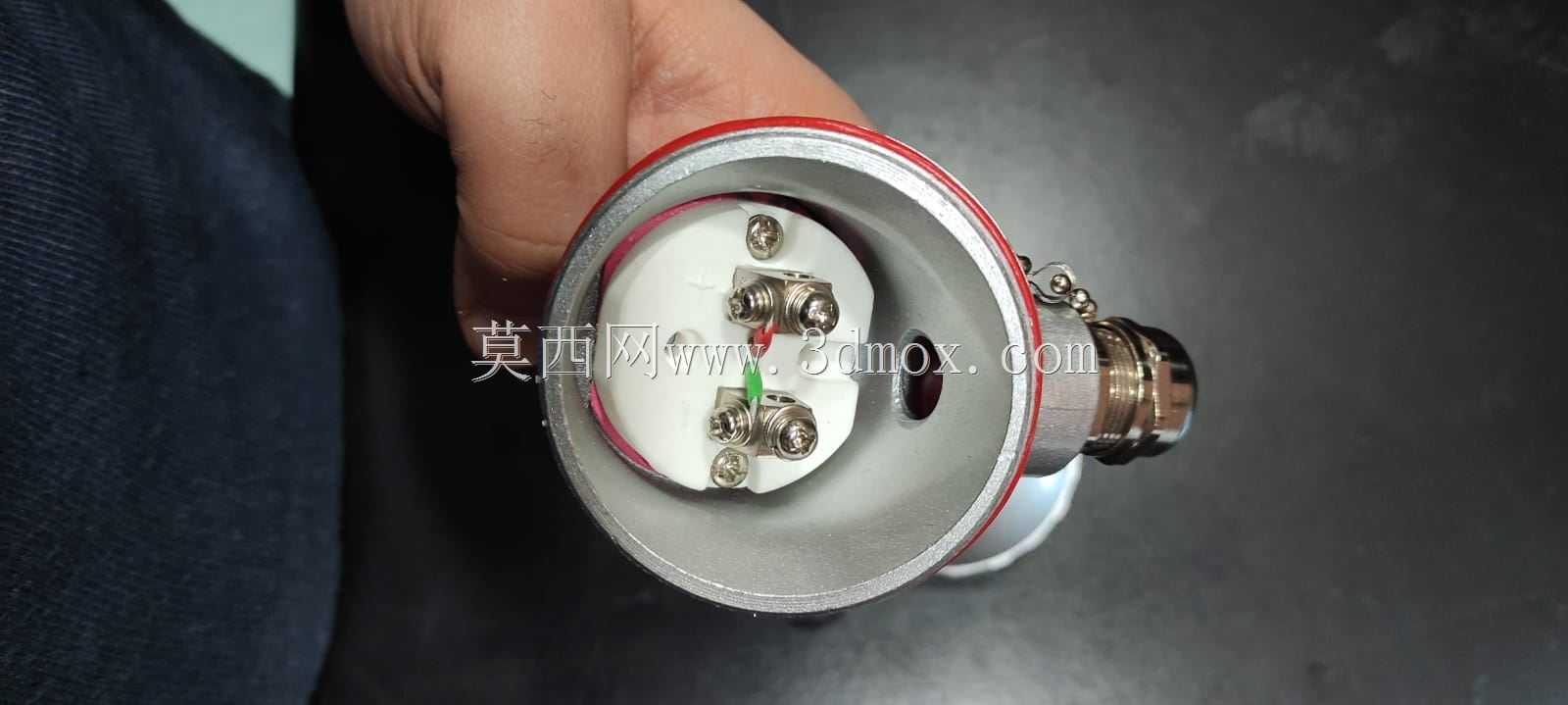

　　从实际应用场景来看，这类温度传感器不仅会在船用柴油机出厂时作为标配监测部件安装，在船舶设备的日常检修、备件更换场景中也有大量需求，建模过程中对每个零件的配合公差都做了对应还原，比如接线盒与主体连接段的螺纹配合、探杆与连接段的压装密封结构、电缆接头的锁紧结构都做了完整的结构表达，能够直接用于备件加工的参考、机组运维的拆装培训，也可以用于船舶动力监控系统的三维可视化搭建。在结构细节处理上，接线盒顶部的锁紧螺钉、侧面的电缆接头防滑结构、连接段的扳手卡位都做了写实还原，完全符合实际工业传感器的加工与装配逻辑，没有出现脱离实际生产的理想化结构，比如接线盒的翻盖结构做了铰接位的细节设计，实际检修时可以直接翻开上盖完成接线操作，不需要完全拆下整个壳体，适配机舱内狭小空间的检修操作需求；探杆的端部做了圆弧过渡处理，安装时不会刮伤安装孔的内螺纹，也能减少机油流动时在探杆端部产生的涡流阻力。

　　考虑到船用设备的运维特点，整个传感装置的所有外露金属部件都做了对应的防腐处理结构表达，没有容易积留油气、积水的死角，日常清洁维护时可以直接用机舱清洁布擦拭表面的油污，不会因为结构缝隙积污导致部件腐蚀。安装边界方面，整个传感器安装后突出机体表面的高度控制在常规船用柴油机的安装空间范围内，不会和周边的机油管路、缸盖罩壳等部件产生干涉，接线时电缆可以从侧面水平引出，适配不同走向的线缆布线需求，不需要额外调整线缆的弯折半径，避免电缆因为过度弯折出现线芯断裂的问题。
