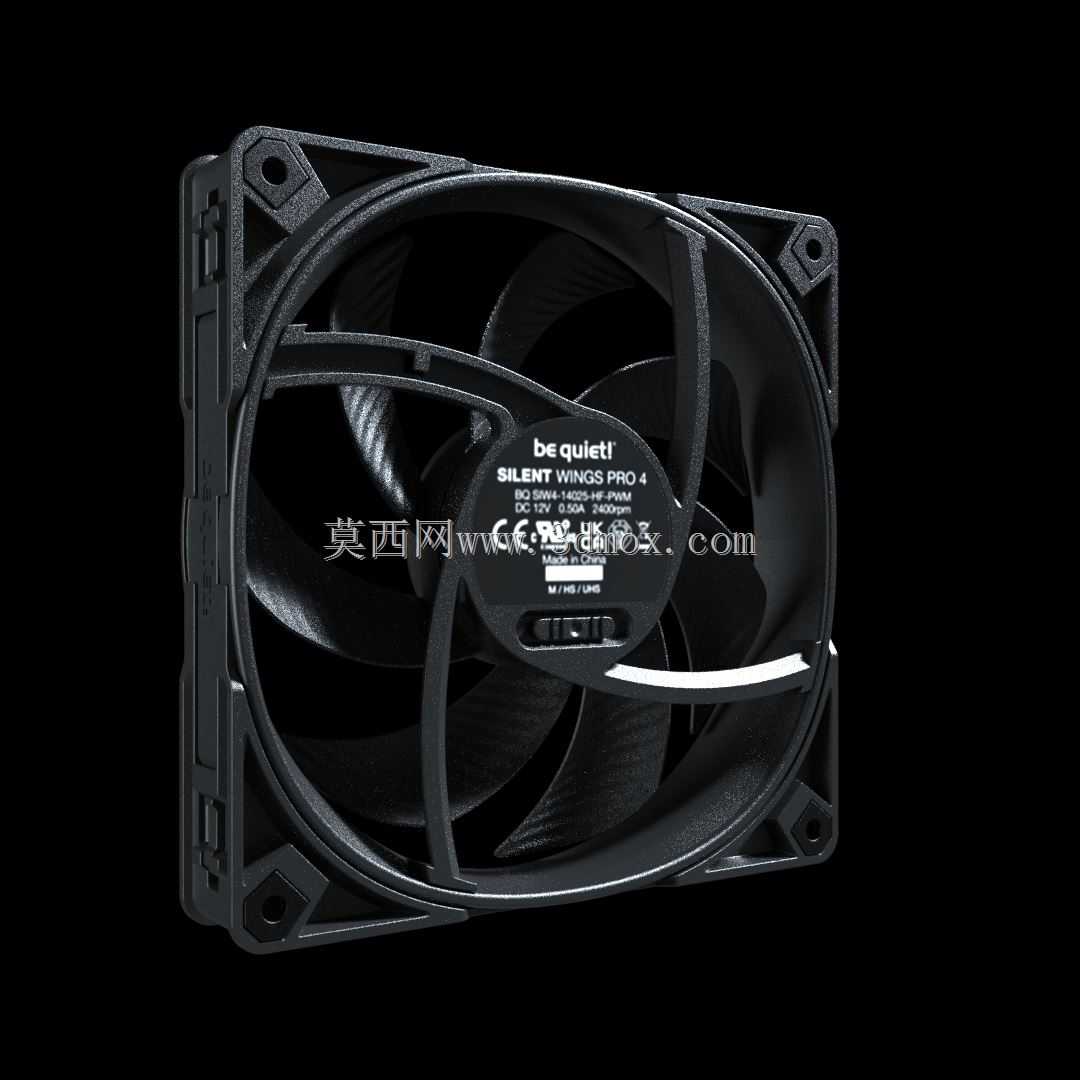

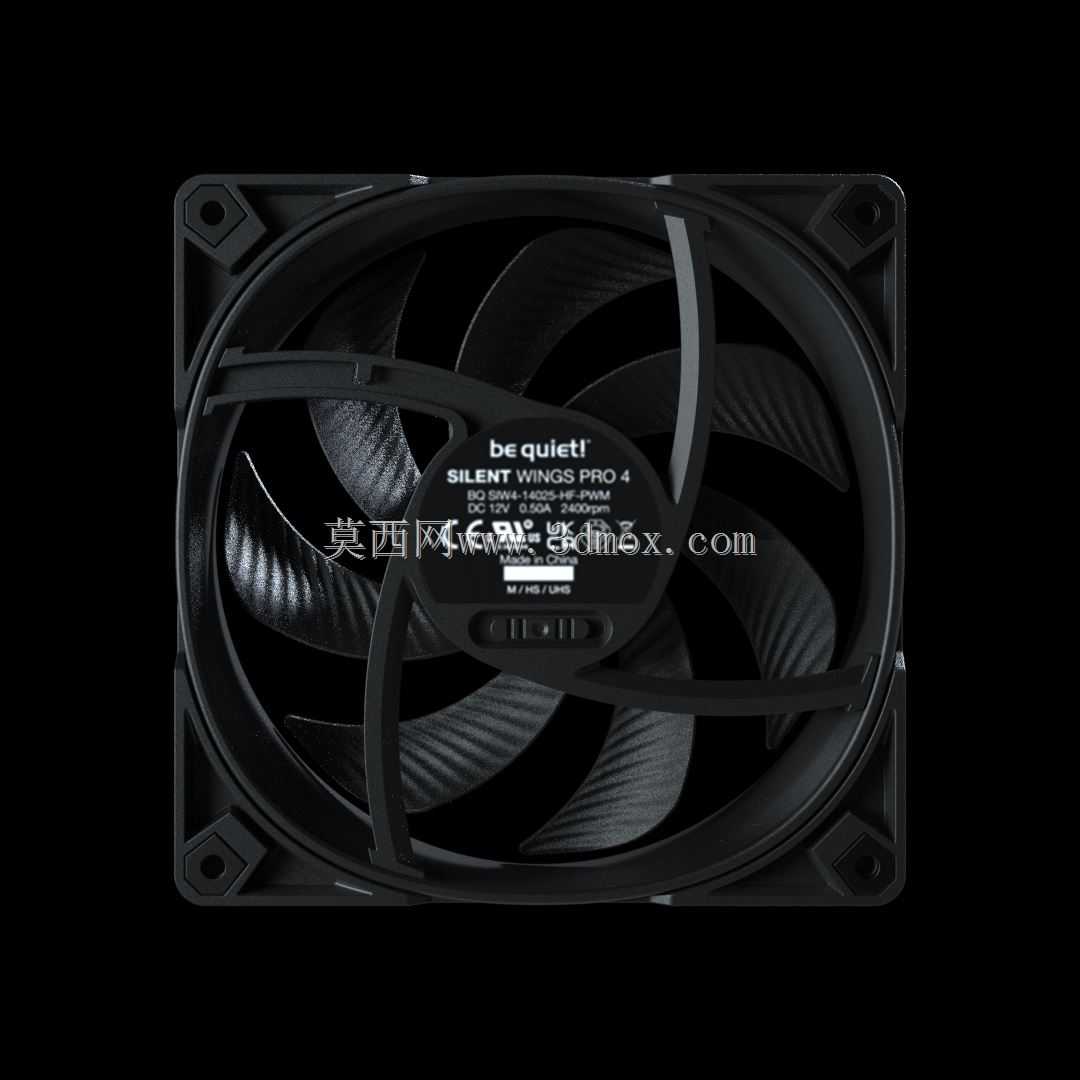

140毫米规格静音轴流散热风机结构

　　该轴流散热风机主要面向桌面计算设备、工业控制柜、小型风冷模组以及对噪声敏感的密闭设备舱，在有限安装空间内承担持续空气置换任务。实际选型时，140毫米规格常被用于大尺寸机箱进排风、服务器侧板辅助散热、电源仓通风以及测试台架局部冷却，其优势不在于单点高压送风，而在于以较低转速推动较大风量，降低叶片通过频率带来的尖锐噪声。

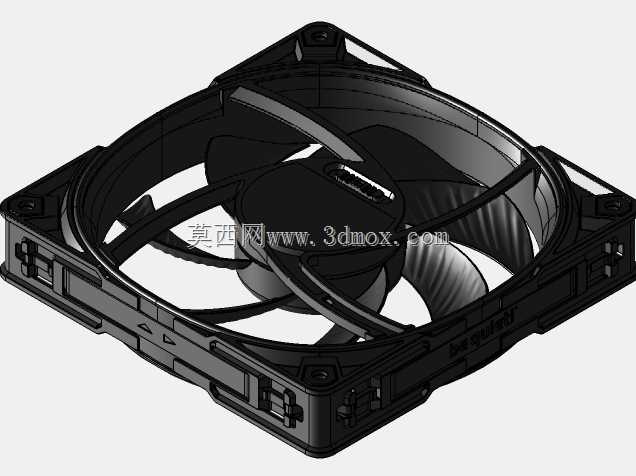

　　建模过程中需要优先还原外框、叶轮、轮毂、轴承座区域以及安装孔位之间的装配关系。方形外框承担定位与支撑作用，四角安装孔决定整机在钣金面板、塑料机箱或支架上的固定边界；框体厚度、圆角过渡和边角加强结构会影响振动传递，不能只按外观片体处理。叶轮部分采用多叶片轴向布局，叶片沿轮毂周向分布，叶根与轮毂衔接处应保留合理过渡，避免在结构校核时出现应力集中。叶型从根部到叶尖存在扭角变化，靠近叶尖区域线速度较高，叶尖与外框内壁之间的间隙直接影响回流损失与气动噪声，因此三维建模时应控制间隙均匀，不宜为了视觉效果随意放大或缩小。

　　设计思路上，这类静音风机并不单纯追求极限转速，而是在风量、风压、噪声和功耗之间取得平衡。较低转速下，大直径叶轮可以通过更大的扫风面积获得稳定流量；叶片前缘、后缘和叶尖形态会影响气流分离，框体导风结构则用于减少入口紊流。轮毂中心区域需要预留电机与轴承安装空间，外形虽然被叶轮包覆，但内部直径、轴向深度和支撑筋位置都会影响后续电机选型。若用于设备热仿真，模型可保留外框和叶片主体，用于评估进出风方向、阻挡关系和安装间距；若用于结构设计，则应进一步核对螺钉孔中心距、框体外形尺寸、线缆引出位置以及与散热器、格栅、防尘网的干涉情况。

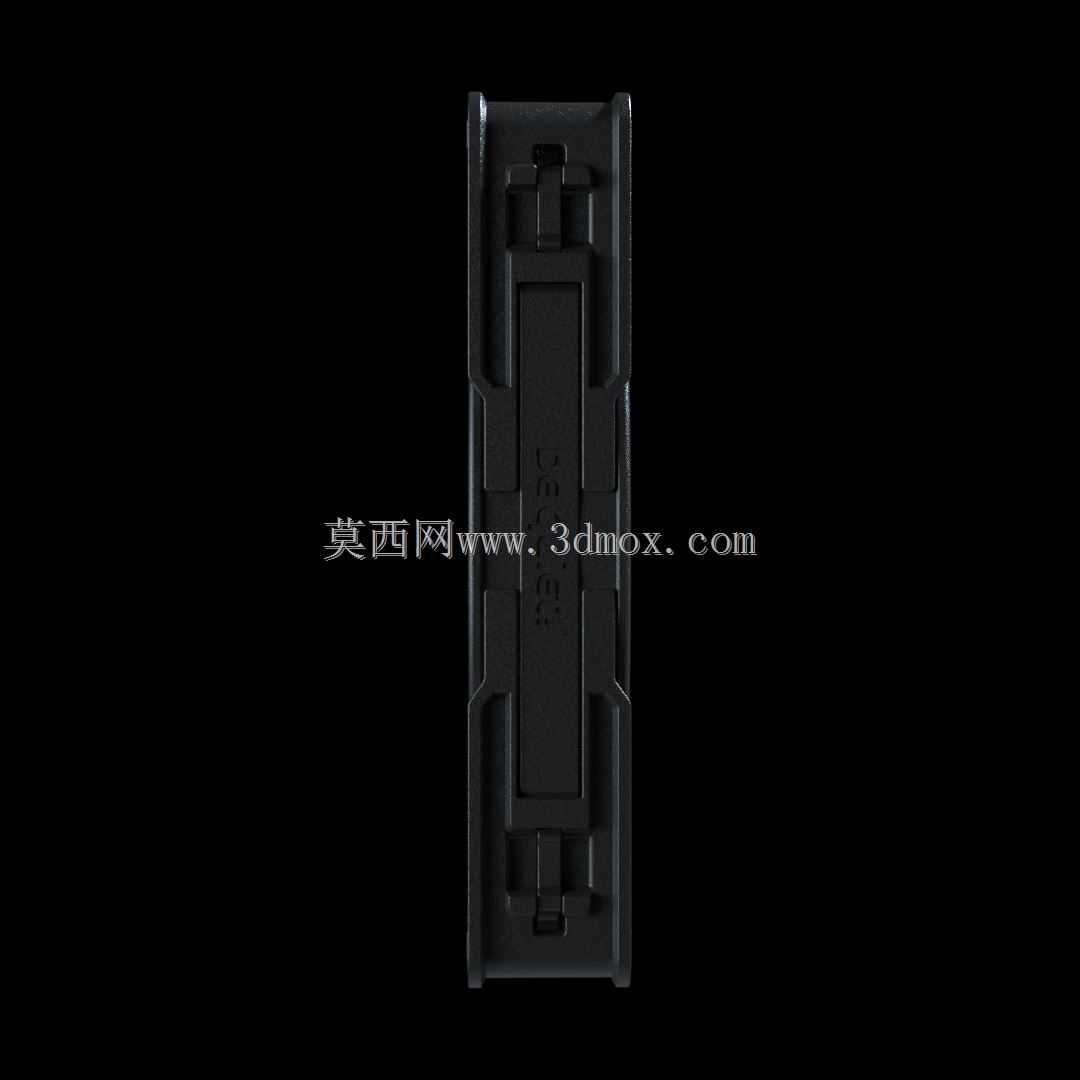

　　安装边界方面，140毫米级风机通常依赖四角孔位固定，轴向厚度决定其在狭窄机箱内是否会与内存条、线缆、水管或硬盘架冲突。进风侧需要保留一定无障碍空间，出风侧不宜紧贴高密度散热鳍片，否则会增加局部阻力并使噪声上升。对于机柜应用，还需考虑多台风机并列时的振动隔离、框体材料刚性以及维护拆卸空间。整体模型以真实风冷部件的工程约束为核心，既呈现静音轴流风机的外观比例，也保留了结构设计和设备布置时所需的关键空间关系。
