台式机用平口虎钳实体装配结构

　　这套台式虎钳属于钻床、铣床、钳工台和小型加工工位上最常见的手动夹紧工装，核心任务是把棒料、方块坯件、异形小件稳定压持在工作区域内，避免钻孔、锉修、轻铣或装配过程中工件移位。整体结构采用固定钳体与活动钳体配合的布局，底座两侧伸出带安装孔的耳板，可直接通过螺栓固定在机床工作台或钳工平台上；安装边界需要预留操作手柄回转空间，尤其丝杠外伸端和球形摇把在开合时会扫过钳体前方区域，布置工位时不能与挡板、排屑槽或相邻夹具干涉。

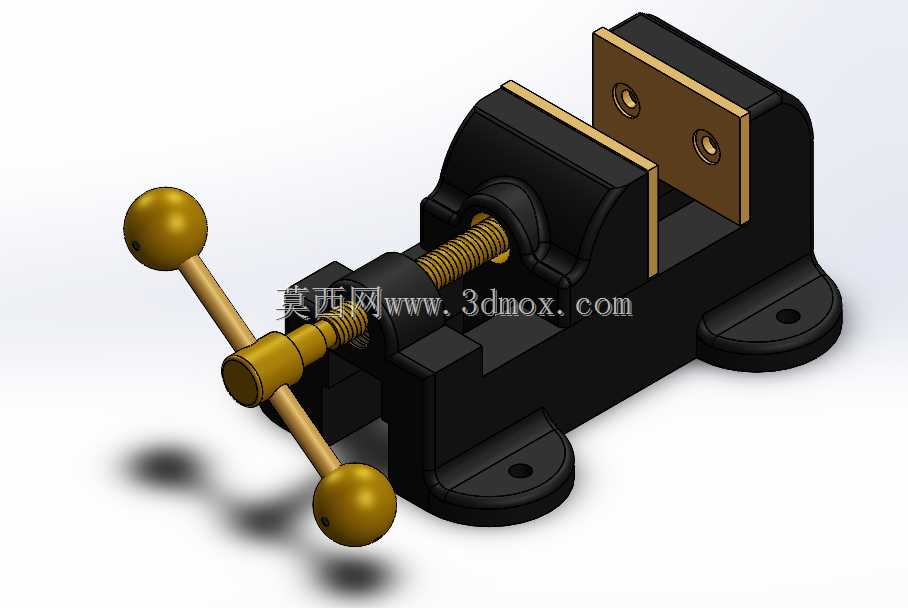

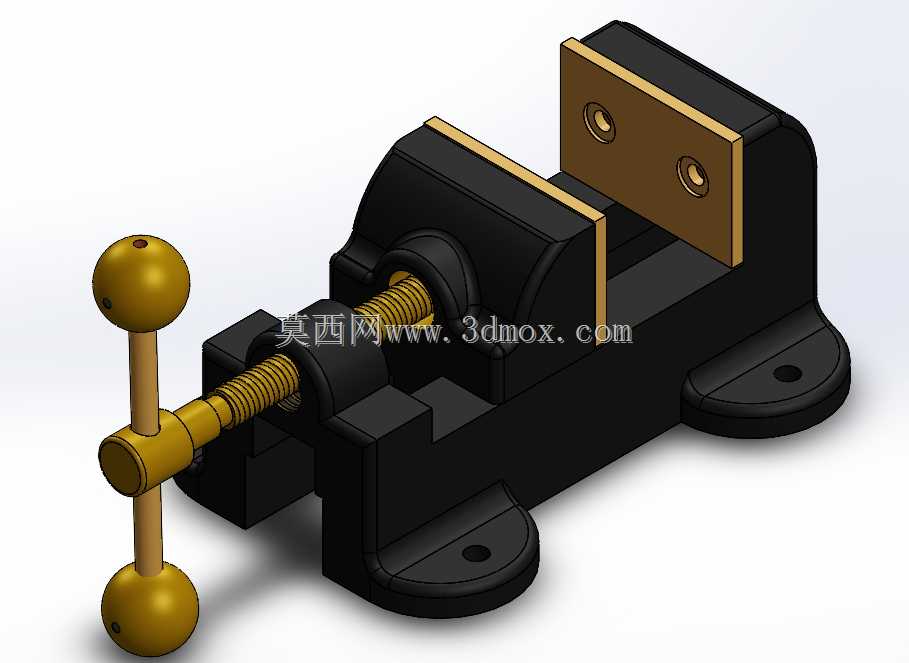

　　夹持部分由两块平行钳口板完成，钳口板通过沉头螺钉固定在钳身上，磨损后可单独拆换，不必整体报废钳体。铜色钳口板面与黑色本体形成明确的功能分区：钳口板承担直接接触和摩擦夹持，本体则负责刚度承载与导向。活动钳身沿底座导轨方向滑动，运动关系依赖丝杠螺母副实现，转动端部手柄后，丝杠将旋转运动转化为直线进给，从而带动活动钳口靠近或退离固定钳口。手柄两端采用球形握把，既方便单手快速转动，也能在较大夹紧力下提供足够杠杆力矩。

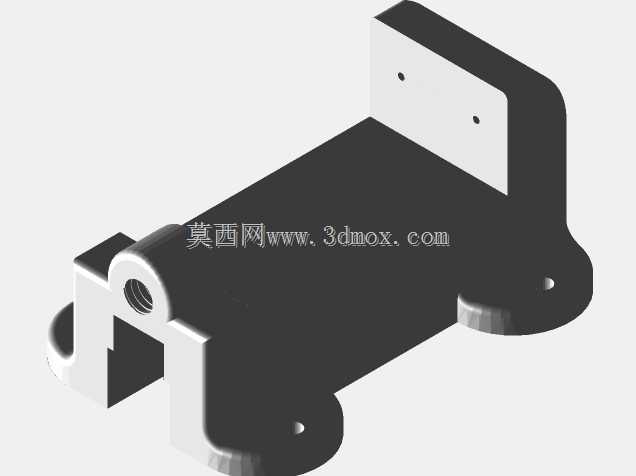

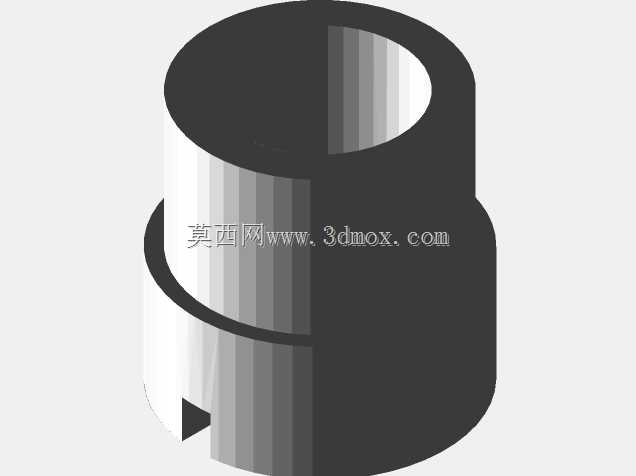

　　从建模角度看，该装配不是单纯外观拼凑，而是把钳座、活动钳身、丝杠、螺母、销轴、钳口板、手柄和紧固件按实际装配关系组织起来。导轨面需要保证平直与配合间隙，丝杠轴线应与钳口开合方向一致，否则活动钳身在行程中会出现偏摆，导致夹持面平行度下降。钳口安装面与底座基准面之间的垂直度、两钳口板闭合后的平行度，是这类夹具能否可靠夹持工件的关键。底座耳板孔位决定整机在工作台上的定位方式，孔距和孔径需结合常见T型槽间距或平台螺纹孔规格校核。

　　实际使用中，这类虎钳适合中小尺寸零件的轻中型加工。粗加工时可依靠丝杠增力获得稳定夹紧力，精加工或检验工位则可通过控制手柄力矩避免薄壁件受压变形。对于长条形工件，钳口平行面能够提供较大的接触支撑；对于不规则毛坯，可配合软钳口、V型块或垫块使用。设计时还要考虑切屑落入导轨和丝杠区域的问题，钳身台阶与滑动面应便于清理，活动部位不能因铁屑堆积而卡滞。

　　该结构的工程价值在于机构简单、承载路径清晰、维护方便。夹紧力从手柄经丝杠、螺母传递到活动钳身，再通过钳口板作用于工件；反作用力最终由固定钳身和底座承担，并经安装耳板传到工作台。三维装配中对这些传力路径、运动行程和拆装顺序进行还原，可用于夹具原理展示、机床附件设计参考以及手动夹紧机构教学。
