数控车床配套弧形自动夹持机械手

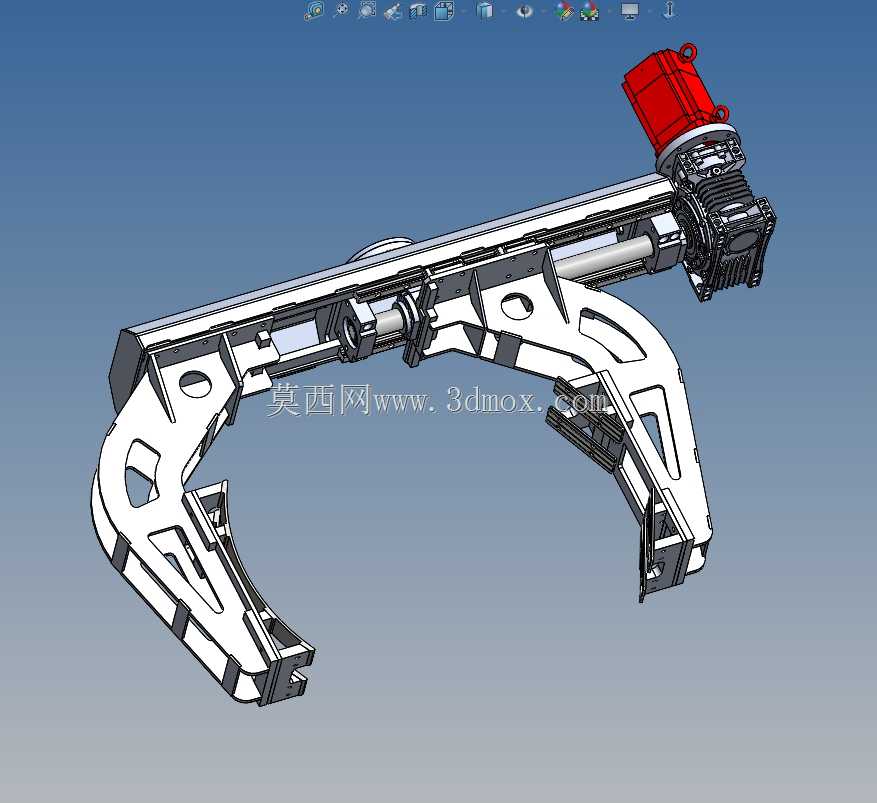

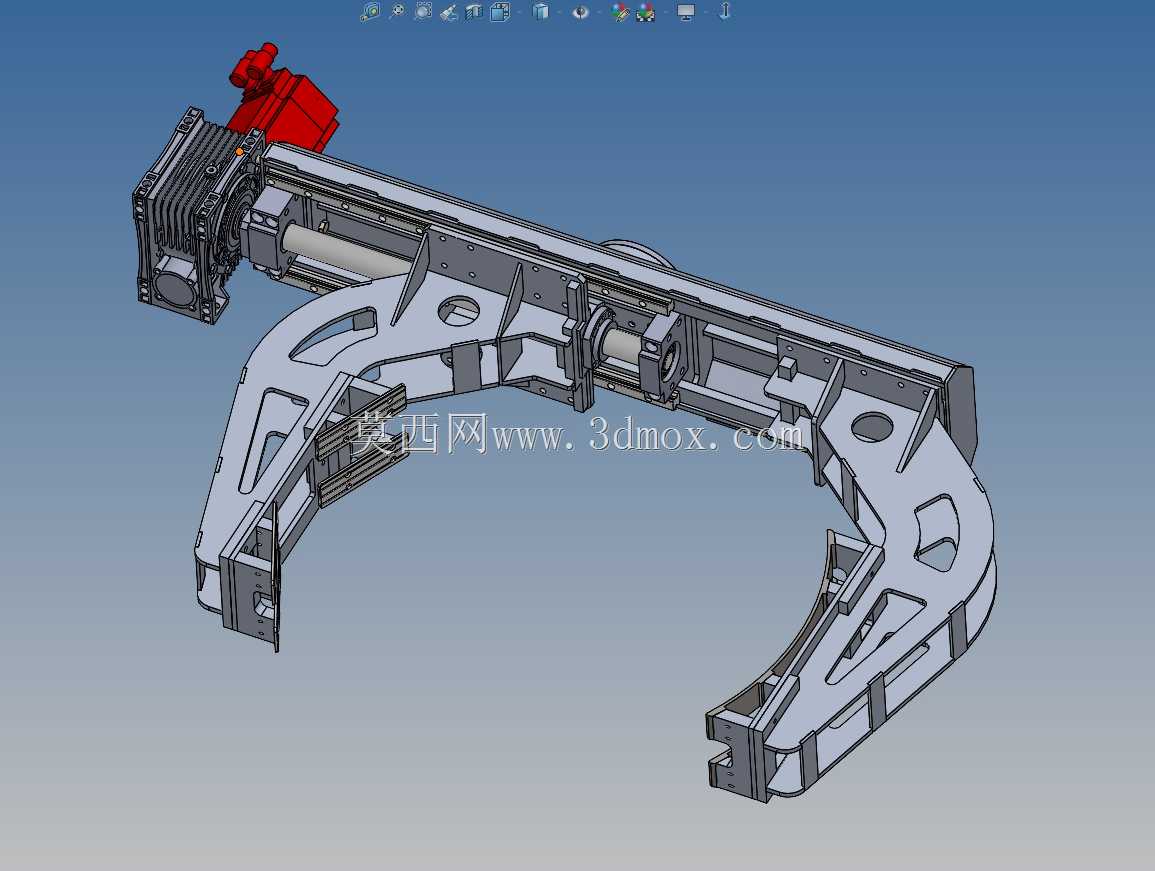

　　这套弧形夹持机构主要面向数控车床加工单元的工件自动转运与装夹工位，常见于轴类、盘类零件在机床主轴与外部输送线之间的上下料环节，替代人工完成高温、油污、重切削工况下的工件取放动作。机构整体采用C形环抱式夹臂布局，两支弧形臂体沿横梁下方对称展开，开合行程覆盖常规盘类零件的外径范围，臂体末端设置可调式定位压块，接触工件时通过压块端面贴合外圆，配合驱动端的同步传动保证两侧夹持力均衡，避免工件偏心掉落。

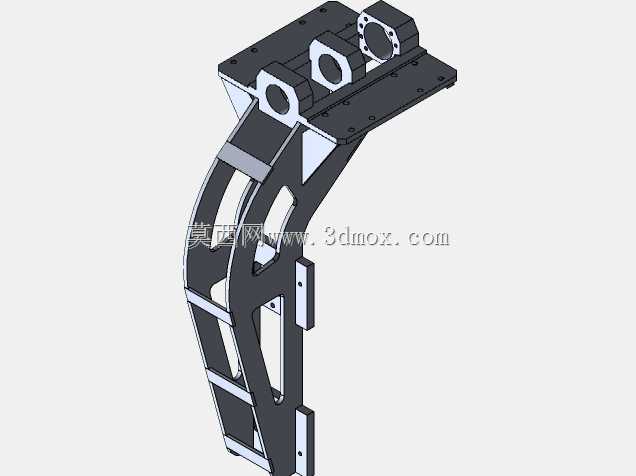

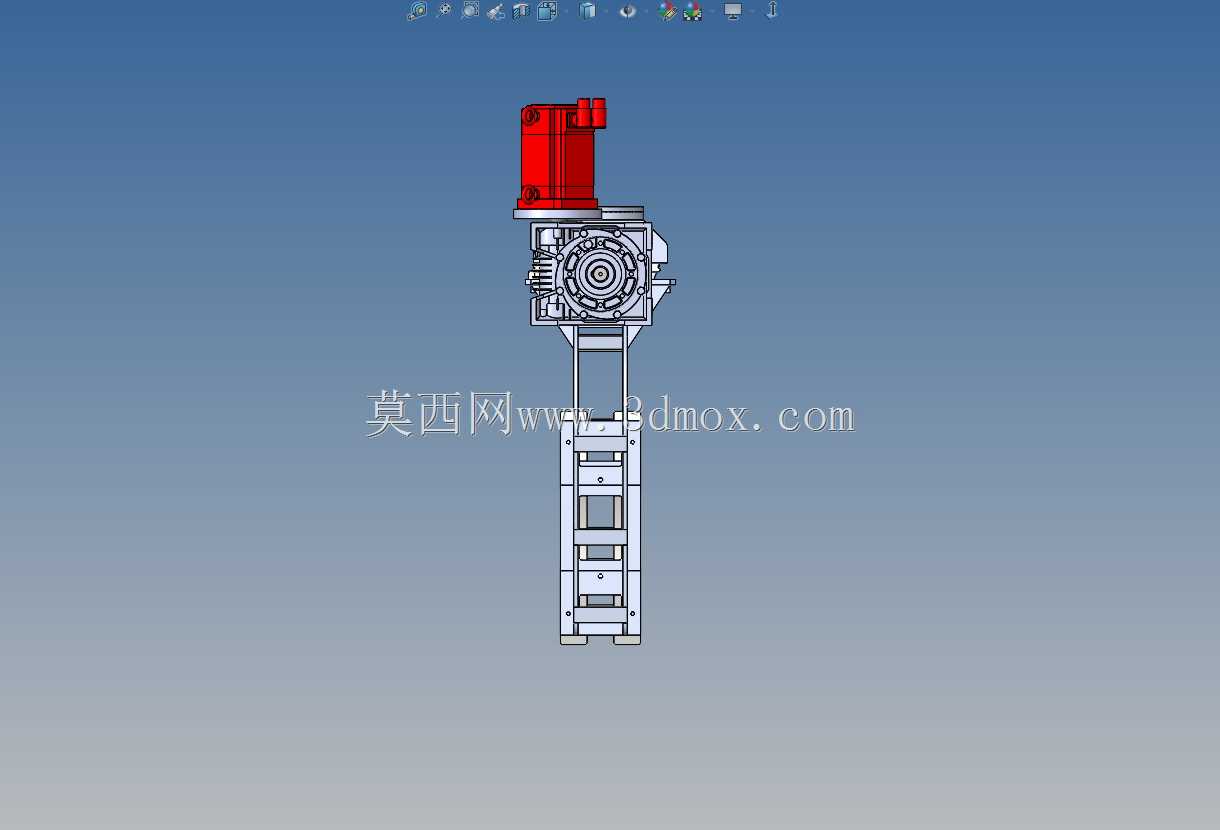

　　从结构设计思路来看，横梁主体采用钣金折弯与型材拼接的组合形式，臂体上大面积开设减重镂空槽，在保证悬臂抗弯截面模量的前提下大幅降低运动部件惯量，适配高速往复上下料的节拍要求；驱动端集成减速电机与直线传动组件，动力沿横梁内置的传动杆传递至两侧夹臂，传动路径封闭在梁体内部，可阻挡切削液、金属切屑进入运动副。安装边界方面，横梁背部预留与工业机器人第六轴或直线移载模组连接的法兰接口，整体外接轮廓沿夹臂开合方向留有足够避让空间，夹臂完全张开时不会与机床防护门、卡盘外缘发生干涉，闭合状态下环抱中心与机床主轴中心可通过安装基准面快速对中。

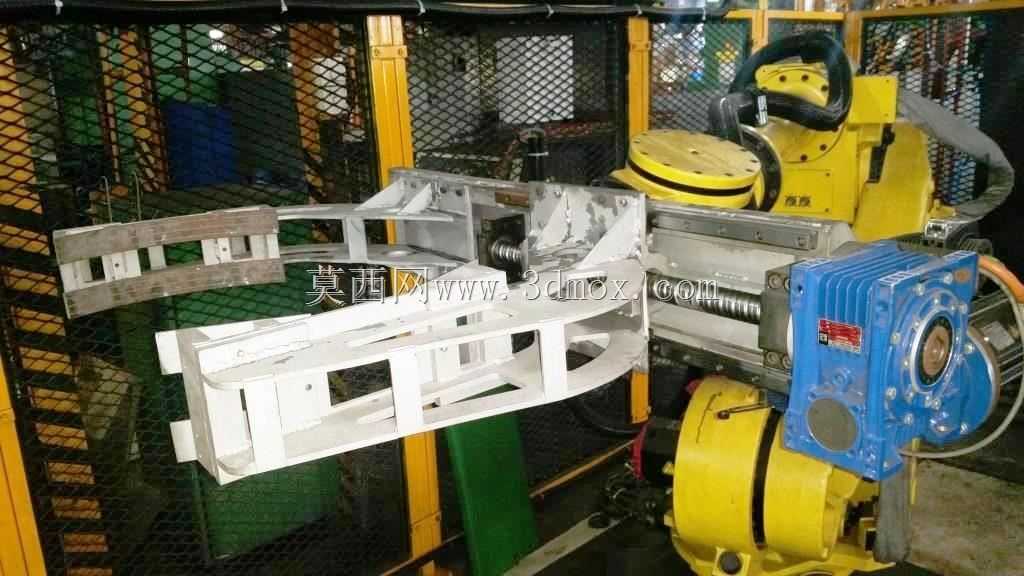

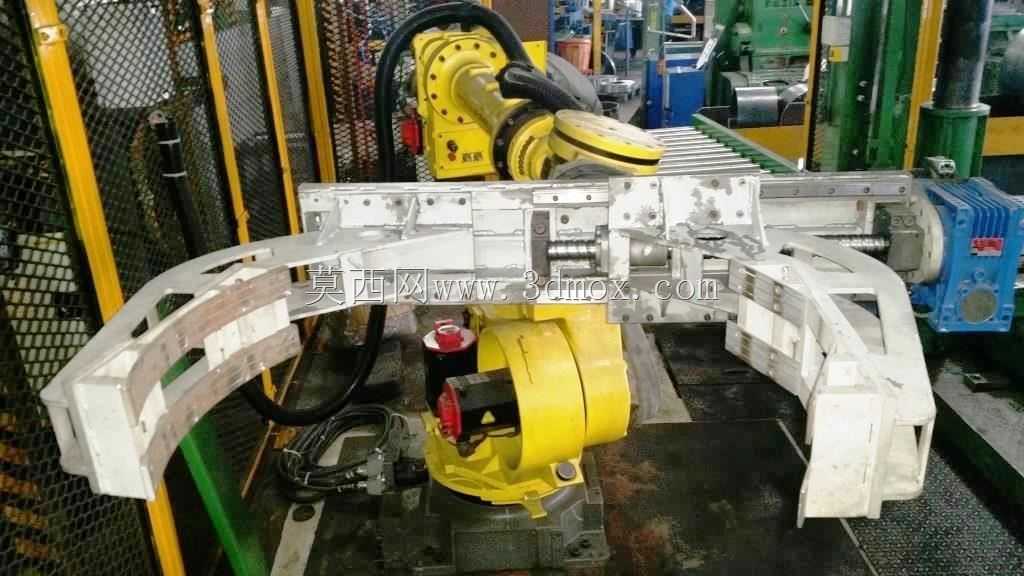

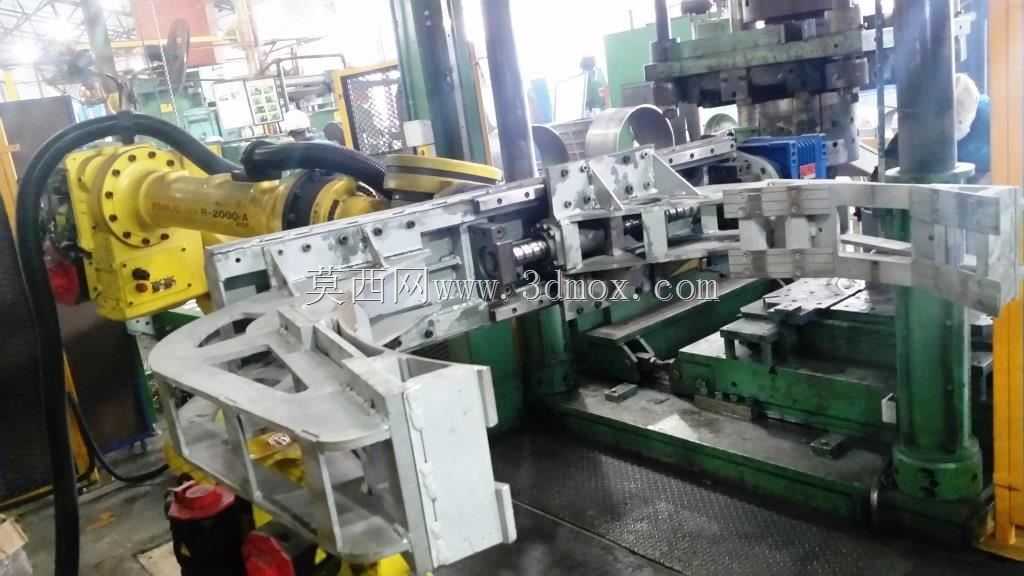

　　实际产线应用中，该夹持器可直接挂载在上下料机械手末端，配合车床卡盘的松紧信号完成联动：待加工毛坯由输送线到位后，夹臂环抱工件外圆移送至主轴工位，卡盘夹紧后夹臂松开退出；加工完成后夹臂再次伸入取走成品，整个动作循环无需人工介入。臂体末端压块采用可更换设计，针对不同外径的工件只需更换对应弧度的压块，无需改动主体传动结构，适配多品种小批量的机加工柔性生产需求。机构的走线、管路均沿横梁侧面集成排布，末端动作位置设置机械限位，防止开合超程碰撞周边设备，整体结构兼顾刚性、轻量化与工位维护便利性。
