适用于小型离网供电的可加工VAWT叶轮结构

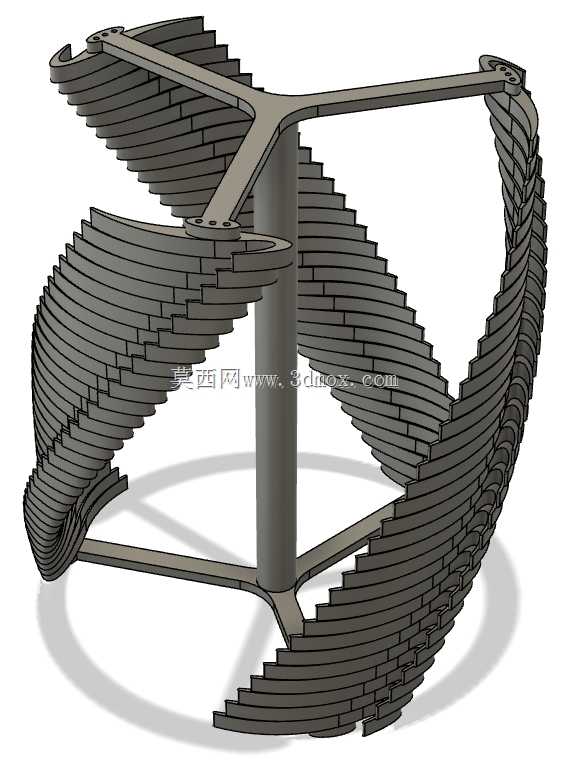

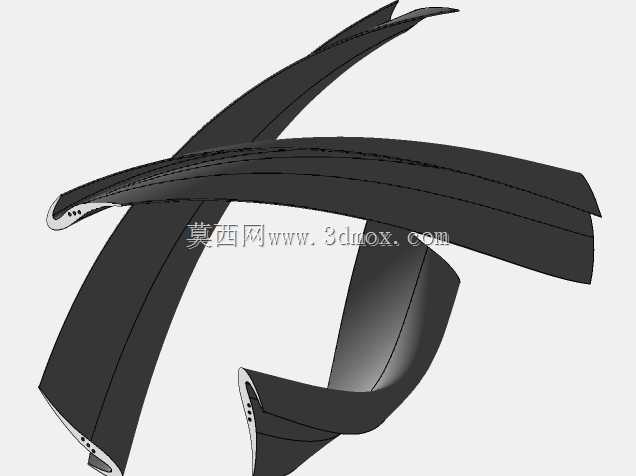

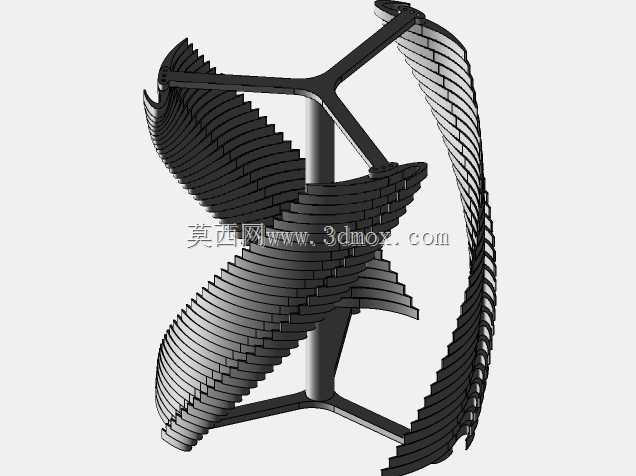

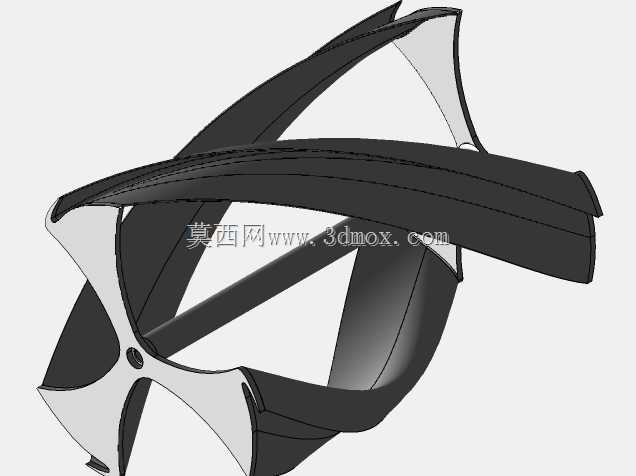

　　这款垂直轴风力机叶轮的结构设计，核心瞄准小型分布式离网供电场景的落地需求，区别于常规水平轴风轮对风向的严苛要求，垂直轴结构无需额外加装偏航对风装置，在紊流多发的城市屋顶、山区散户点位、户外监测基站等场景下，能适配任意方向来流，大幅降低配套结构的复杂度与后期维护频次。从功能实现逻辑来看，螺旋式叶片的曲面走向经过连续曲率优化，叶片沿中心轴呈螺旋环绕排布，来流接触叶片曲面时，无论处于上风侧还是下风侧，都能形成稳定的压差驱动力矩，避免传统直叶片垂直轴风轮在低风速区间的启动死区，在3m/s左右的低风速条件下即可获得足够启动力矩，适配低风速区域的风能捕获需求。设计阶段充分考虑了小尺寸加工的落地可行性，叶片采用分段层叠式的结构拆分逻辑，

　　每一段叶片的轮廓曲率都保持连续过渡，既可以通过CNC铣削方式加工金属材质样件，也适配小尺寸3D打印的成型边界，拆分后的单段叶片尺寸控制在常规桌面级加工设备的行程范围内，无需大尺寸成型设备即可完成全尺寸叶轮的制作装配。中心支撑轴与上下端的十字连接支架采用一体化的受力传递设计，支架的三个连接臂分别对应叶片的三个螺旋起始端，连接位置做了圆弧过渡的应力释放结构，避免风轮高速旋转时连接位置出现应力集中导致的结构疲劳损坏，中心轴的直径与连接臂的截面尺寸经过受力校核，可匹配额定功率500W左右的轴向磁通永磁发电机的扭矩传递需求，安装时仅需将叶轮中心轴与发电机转轴通过键连接固定，配合上下端的径向轴承即可完成整套风轮转动副的装配。

　　叶片的螺旋升角经过多轮迭代调整，在保证风能捕获效率的同时，尽可能降低旋转过程中的气动噪声，避免在居民聚居的屋顶场景使用时产生噪音干扰，叶轮整体的径向安装边界控制在较小范围内，安装时无需预留过大的周边安全距离，适配小型立杆、屋顶支架等多种安装载体，配套的发电机可直接集成在叶轮下端的支架位置，整套结构的外露连接件少，能适应户外雨雪、沙尘等复杂工况下的长期运行，降低后期运维的配件更换成本。
