多功能可调节医用护理病床结构

　　这套病床结构面向病房、康复科、急诊留观以及居家护理场景，核心任务是在患者翻身、坐起、抬腿和转运过程中提供稳定支撑，同时降低护理人员的搬抬强度。床体采用铝制车身框架，型材与钣金承托板组合后，整体重量控制在120kg左右，既保证床面受载时的刚性，也便于在楼层间转运和日常维护。

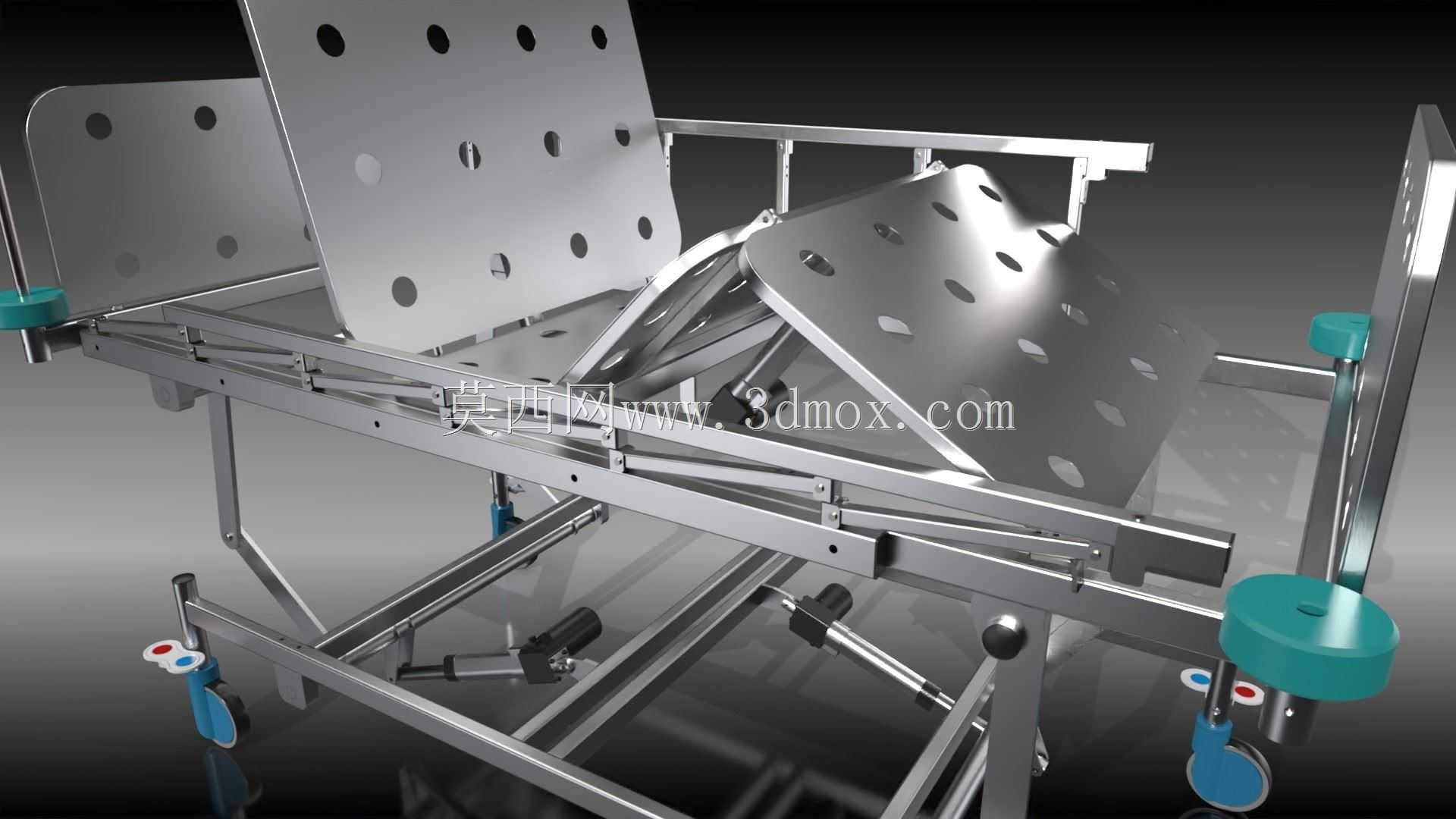

　　从功能布置上看，床面并非整块固定平板，而是由背板、臀板、腿板等分段承托结构组成。背板与腿板通过线性激励器驱动，可实现背部抬升、腿部屈抬以及Trendelenburg与反向Trendelenburg体位调整。四个线性激励器分别承担不同姿态动作，推杆端点与床架之间通过铰接座连接，设计时需要重点校核铰点间距、推杆行程极限和床板翻转角度，避免机构在最低位或最高位出现死点。模型中各连杆、支撑臂和限位关系完整表达，能够直接用于运动干涉检查与护理动作模拟。

　　闭合状态下，床体外形边界约为2230mm×1200mm×925mm，执行机构有效行程约400mm。该尺寸在普通病房门洞、电梯和床位间距之间留有较明确的布置参考：长度方向覆盖患者卧姿与头尾端附件空间，宽度方向计入侧护栏及床边操作余量，高度方向则结合床面、脚轮和底架交叉管综合确定。安装或选型时，不能只看床面净尺寸，还应把脚轮回转半径、护栏下放空间、推杆底部摆动范围以及床边护理设备占位纳入平面布置。

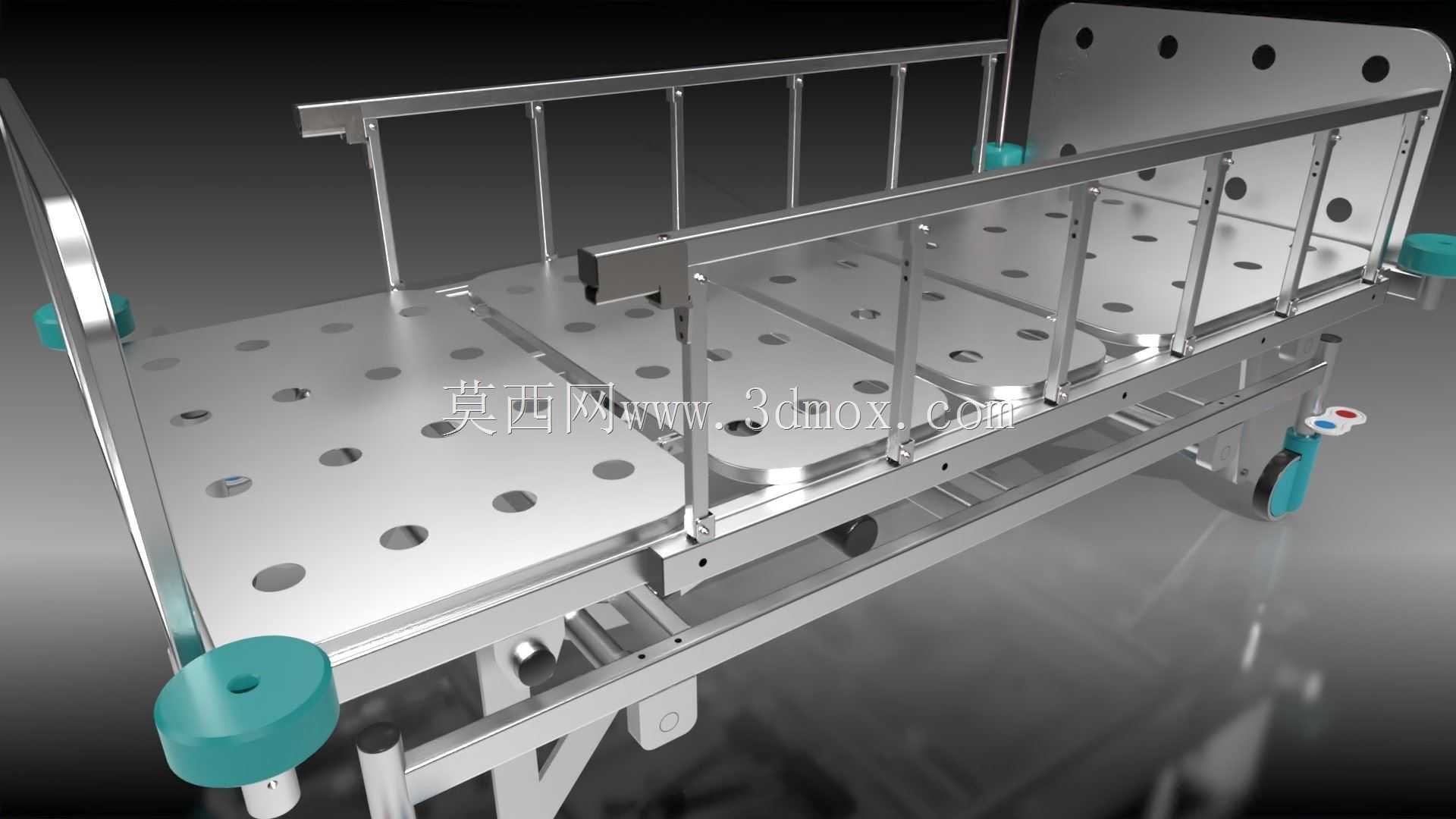

　　床架下部采用交叉支撑与纵梁组合，承受床面偏载时，载荷经分段床板、铰接支架传递到底框，再由四角脚轮落地。脚轮配置可锁定结构，转运时释放转向，护理定位时锁止，减少床体意外滑移。床端设置减震塑料保险杠，可在推送碰撞墙面或门框时吸收冲击，也能保护床端附件。护栏采用可折叠侧栏结构，收起后便于患者上下床、医护靠近操作；升起时形成侧向防护，其转轴位置和锁止方式需要与床板翻转动作同步检查，防止护栏与抬升床板发生碰撞。

　　承托板面开设多孔结构，既减轻钣金重量，也为床垫透气、绑带固定和附件安装提供条件。床面高度、背板倾角和腿板角度共同决定患者舒适度，建模时应围绕人体背、臀、腿的支撑分区布置铰点，而不是单纯追求单块板的大角度翻转。整体结构对医疗护理设备的机构设计、床架轻量化、脚轮选型和病房空间校核具有较强参考价值。
