追风者T30高风压轴流散热风扇结构

　　该轴流散热风扇主要面向高风压、长寿命风冷场景，可用于台式机箱进排风、CPU塔式散热器加装、服务器局部风道补强以及小型工控柜通风。与普通低转速机箱扇不同，这类产品的核心诉求不是单纯追求低噪声，而是在受限安装厚度内提供足够静压，使气流能够穿过密集鳍片、防尘网或硬盘笼，避免风量大但穿透能力不足的问题。

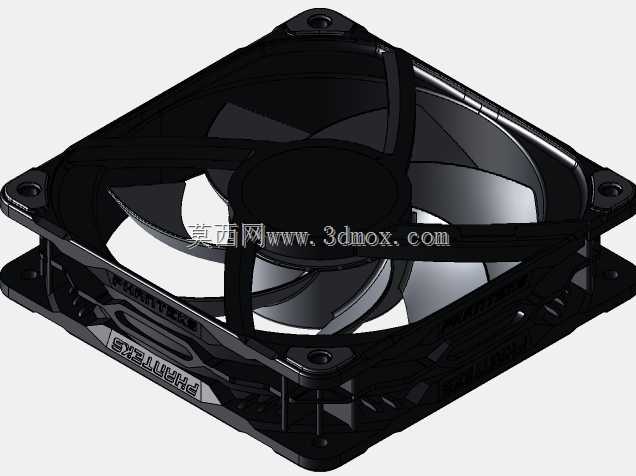

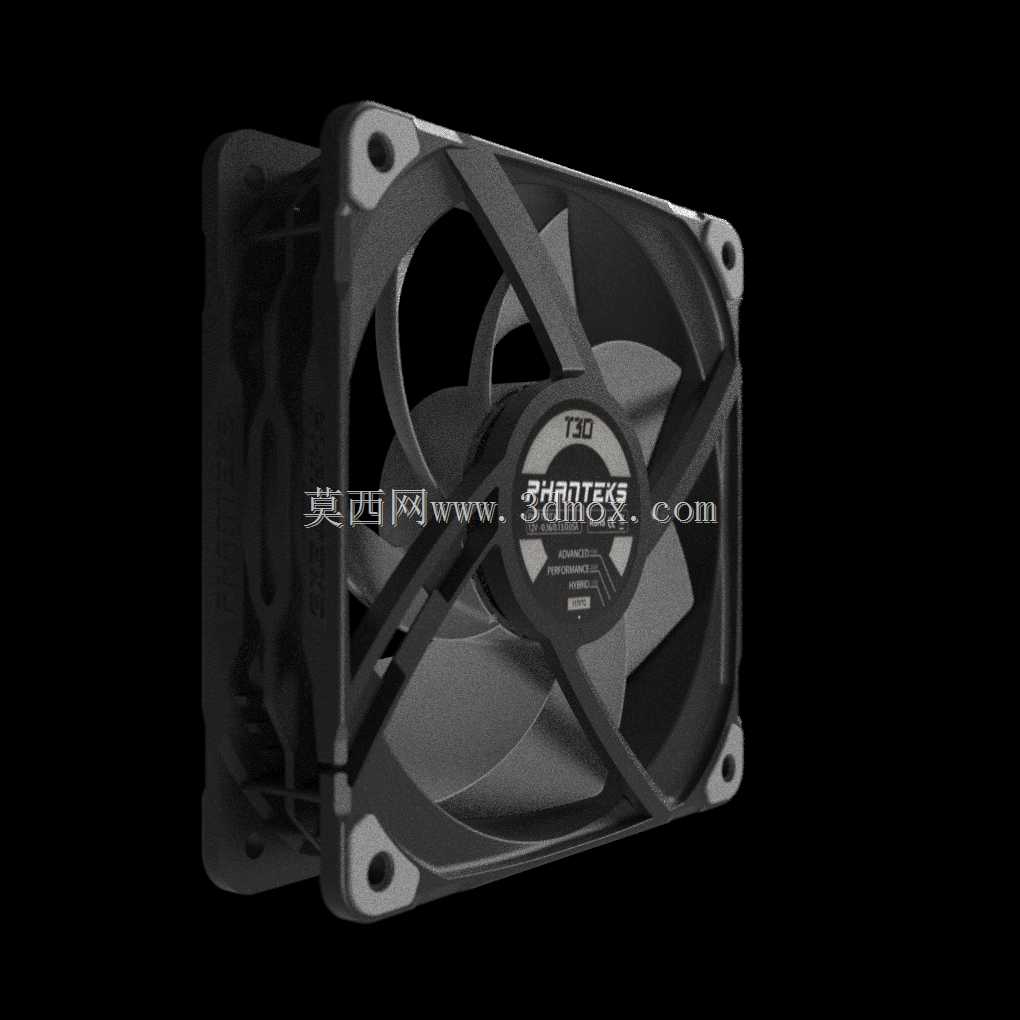

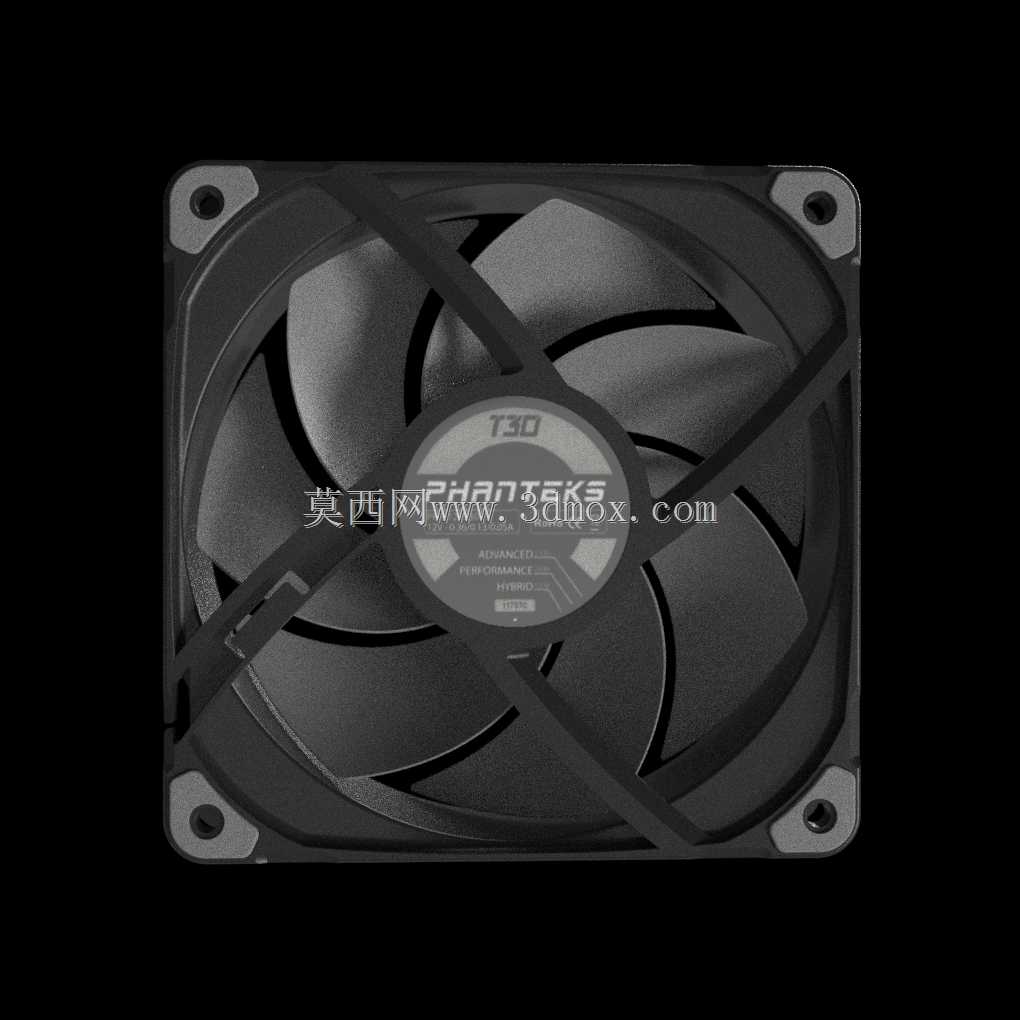

　　从结构上看，模型重点还原了方形外框、中心轮毂、多片曲面叶片、四角减振安装位以及边框加强区域。外框承担保持叶尖间隙、固定电机和传递安装约束的作用，框体边缘不能只按外观件处理；在实际装配中，它还要承受螺钉锁紧力、运行振动以及线缆拉扯。四角孔位决定了风扇能否兼容标准机箱、冷排和散热器，建模时需要保留孔位间距、沉台深度和橡胶减振件的占用空间，否则后续装配容易出现干涉。

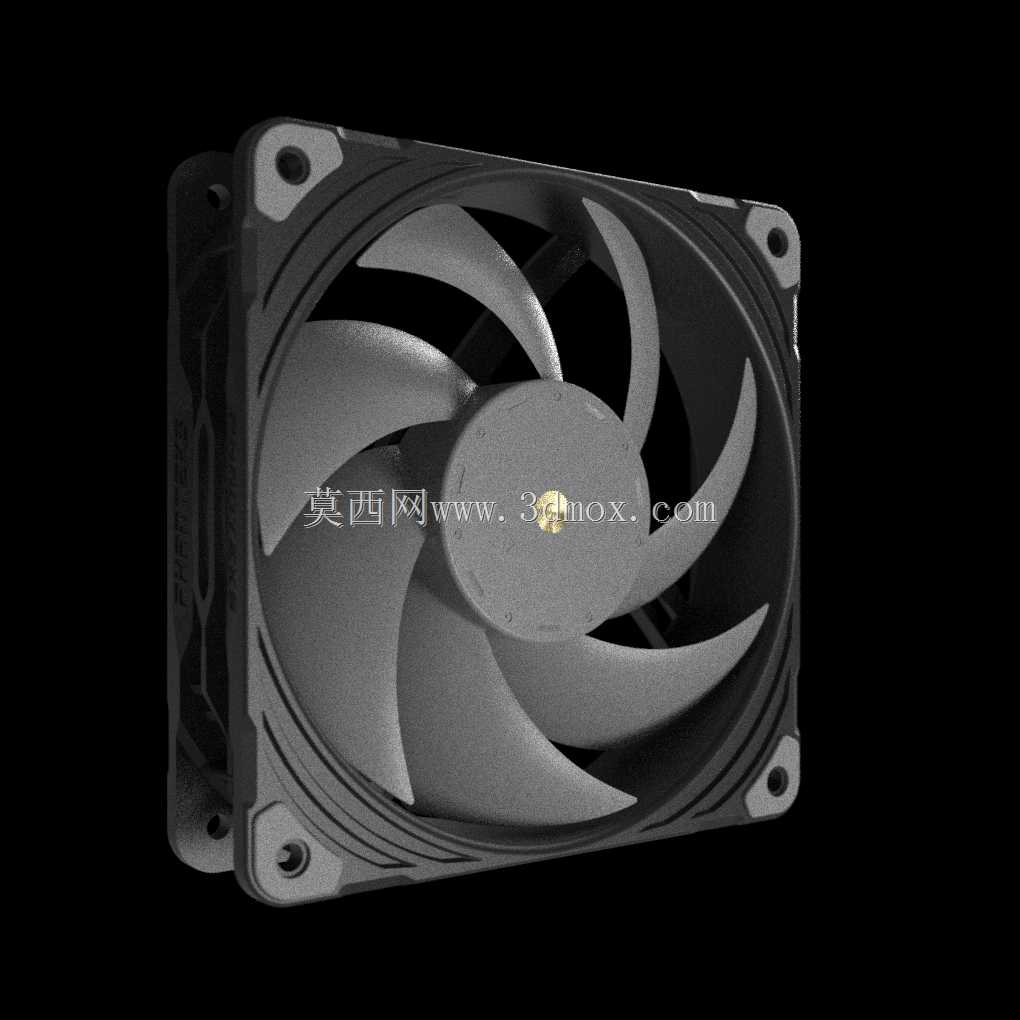

　　叶片是该类风扇性能差异最大的部分。模型依据实测照片对关键区域进行重建，叶片并非简单等厚平板，而是沿径向存在扭转角变化，叶根区域较宽以保证与轮毂连接强度，叶尖区域则配合外框形成较小间隙。曲面过渡会影响气流入口角、出口角和叶尖泄漏，工程人员在做风道仿真或改装设计时，不能只看直径和厚度，还应关注叶片弦长、弯掠形态以及轮毂占比。轮毂内部对应电机、轴承和驱动板空间，较大的轮毂虽然减少有效通流面积，但有利于布置高扭矩电机，并提升叶片根部支撑刚度。

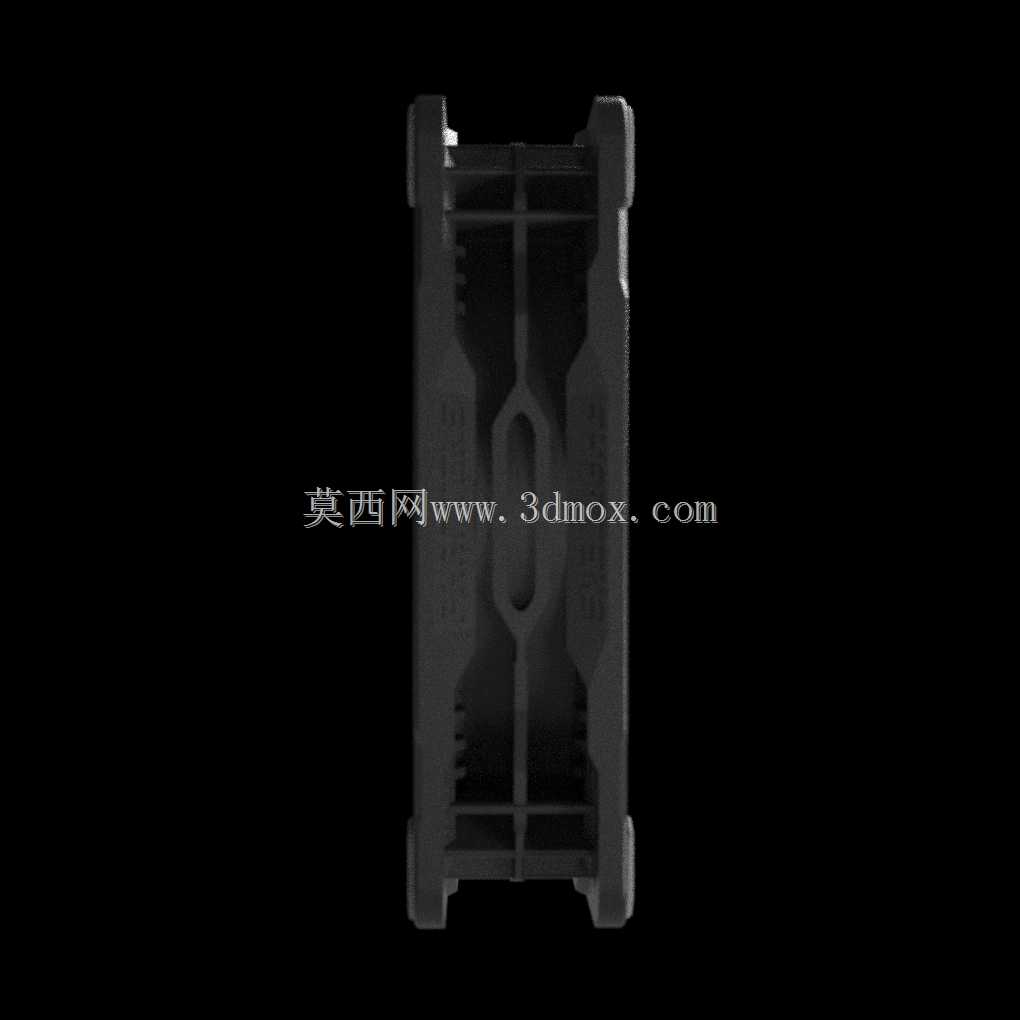

　　安装边界方面，这类风扇通常采用标准方形框架，厚度方向是机箱兼容设计的关键。靠前装夹时，要同时核对冷排、螺钉、水管接头、内存条和显卡供电线的空间；靠后置排风时，则需确认主板散热片与线缆是否侵入叶道。模型保留了外框正面与背面的安装基准，可用于检查风扇与滤网、格栅、水冷排之间的贴合面。若用于设备柜，还应在框体周围预留维护拆卸空间，避免四角螺钉被侧板或线束遮挡。

　　设计思路上，该结构兼顾气动效率与装配可靠性：外框提供稳定边界，叶片负责建立风压，轮毂容纳动力部件，减振位降低振动传递。对三维建模和结构选型人员而言，该模型可用于风道布置校核、散热组件干涉检查、风扇支架设计以及风冷方案演示；在改造非标设备时，也可将其作为标准风冷元件，与钣金柜体、过滤棉、导风罩和散热器进行组合验证。
