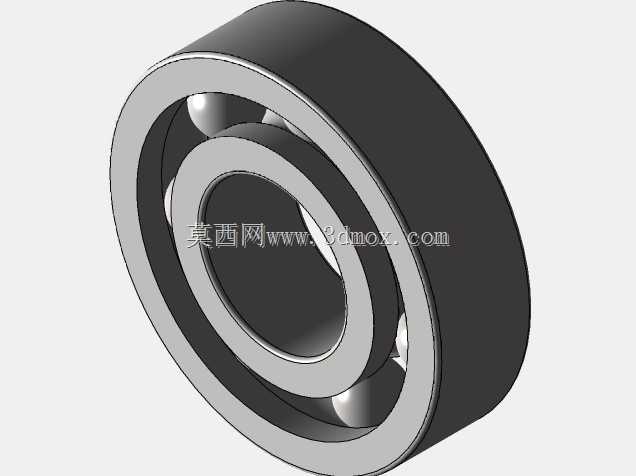

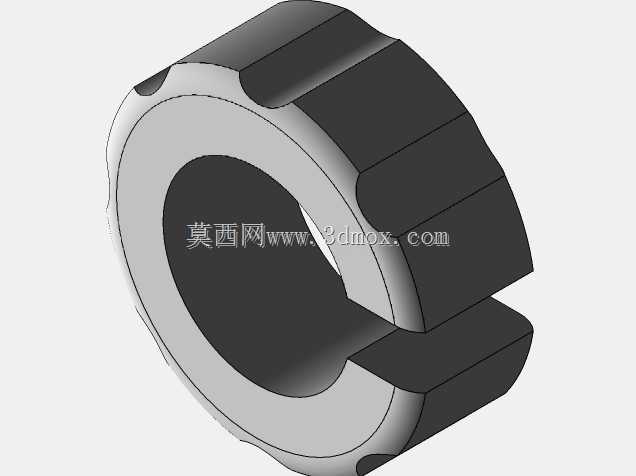

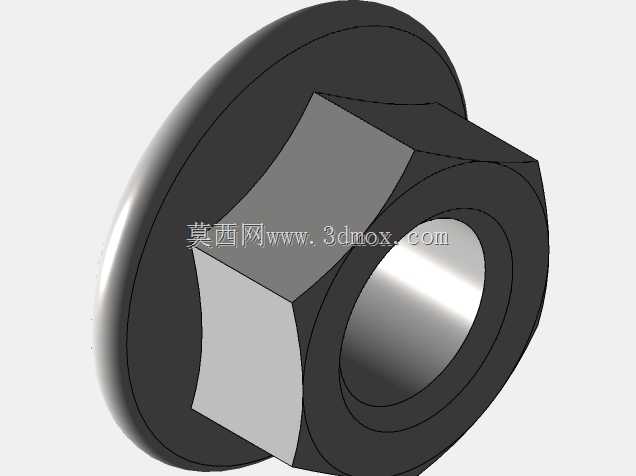

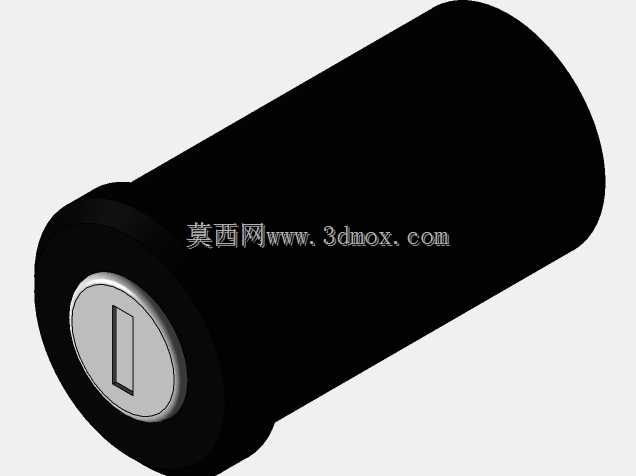

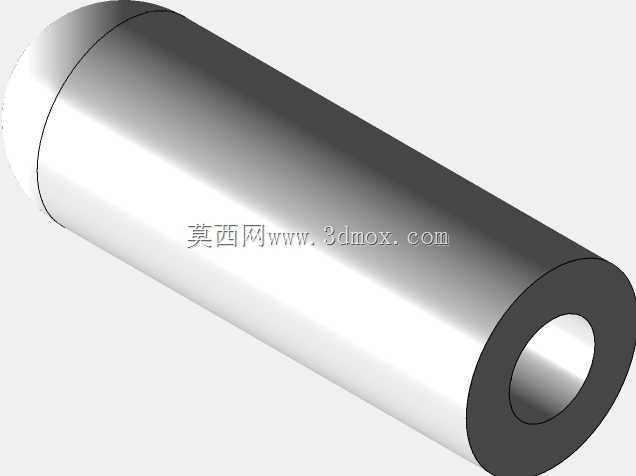

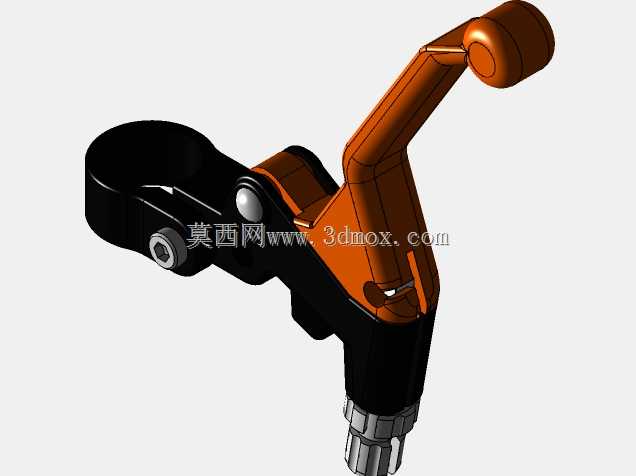

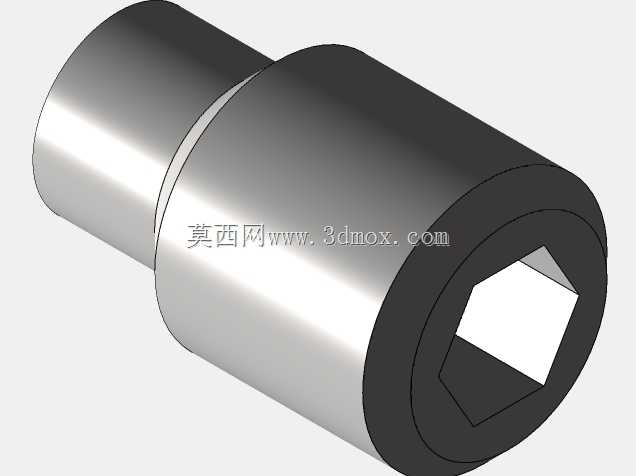

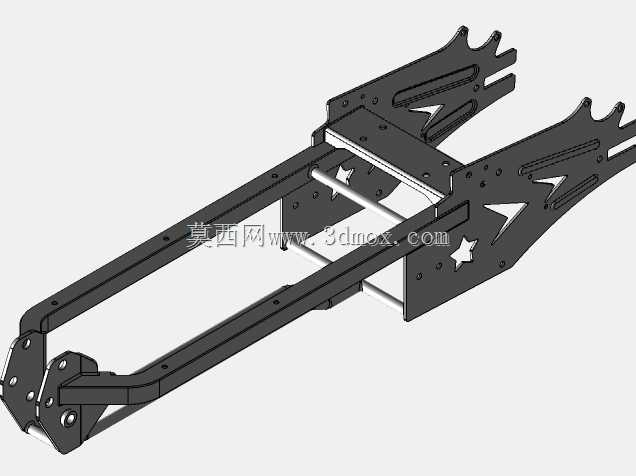

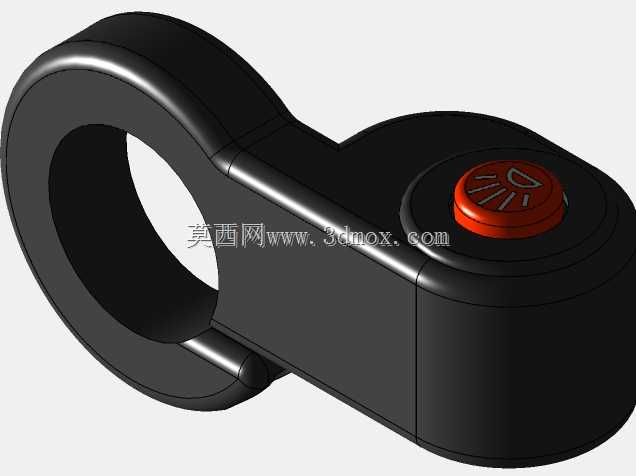

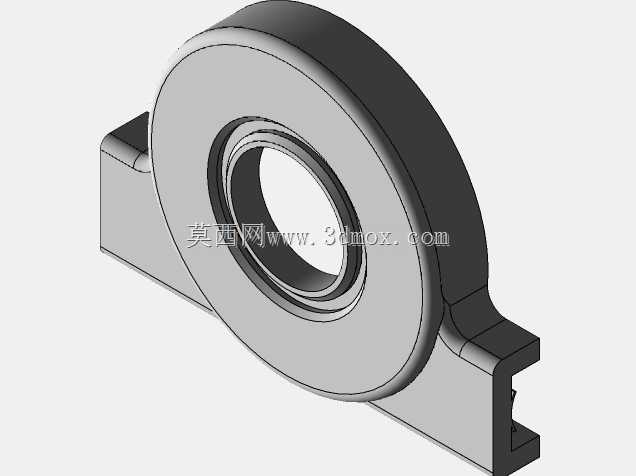

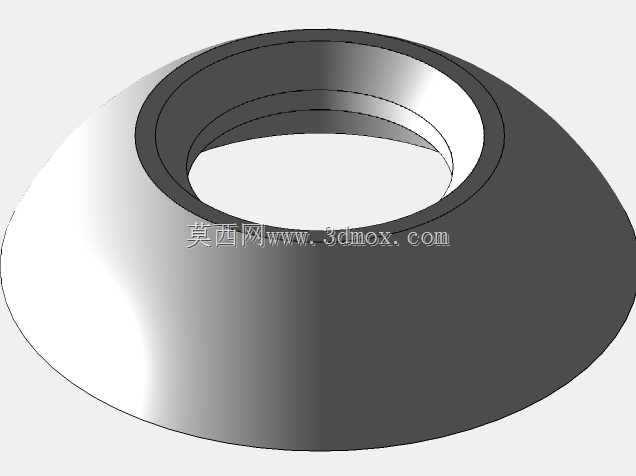

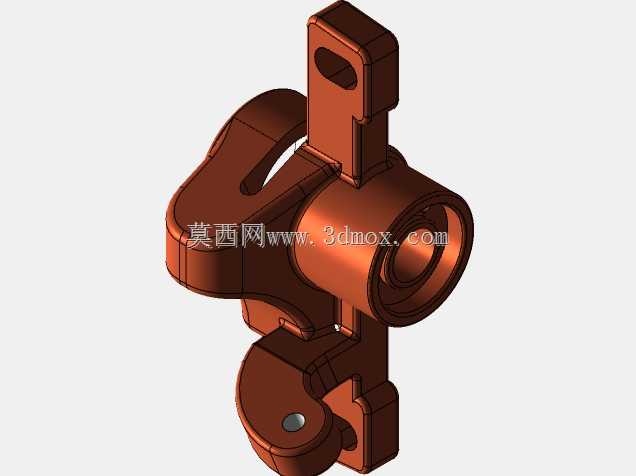

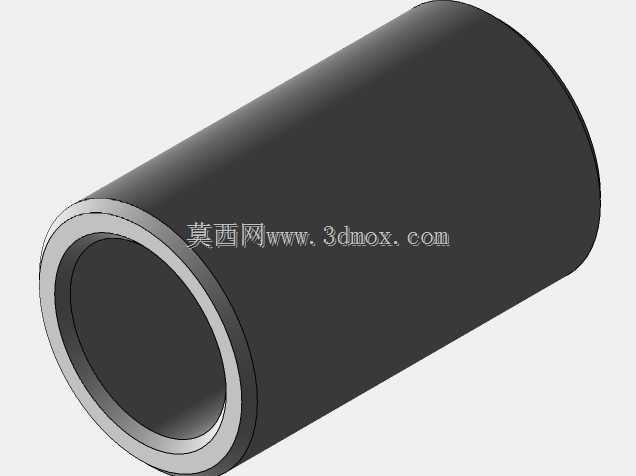

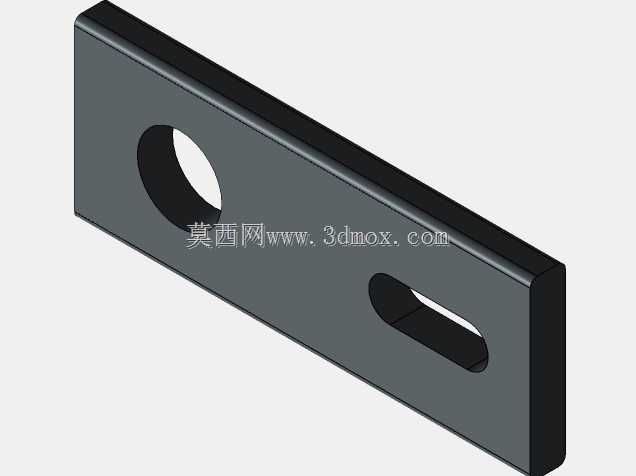

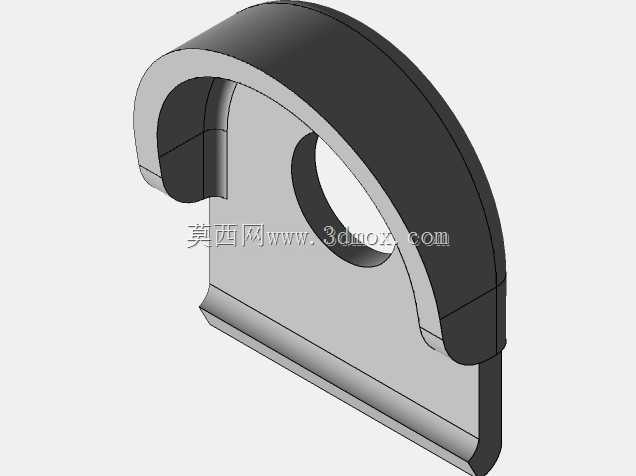

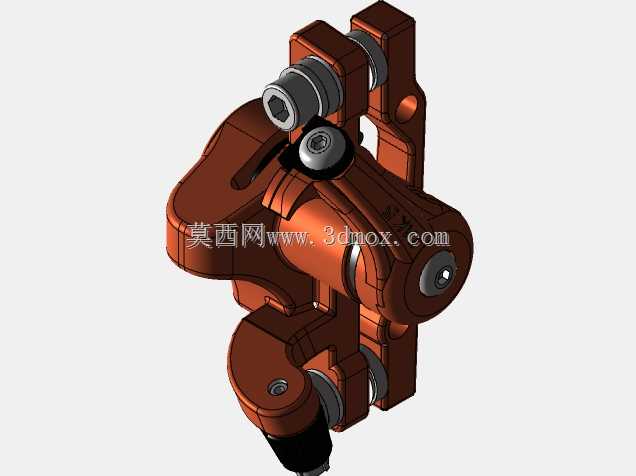

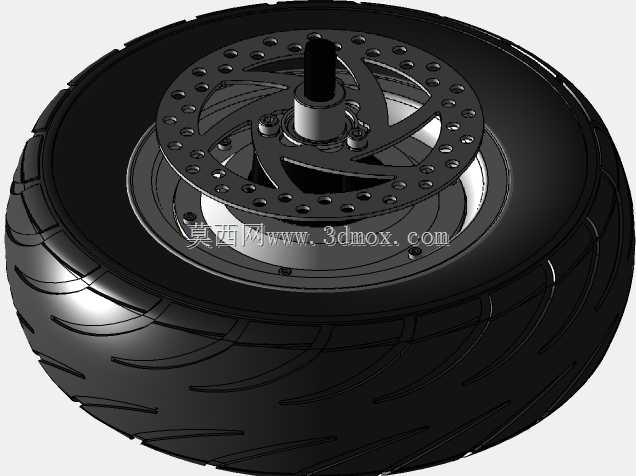

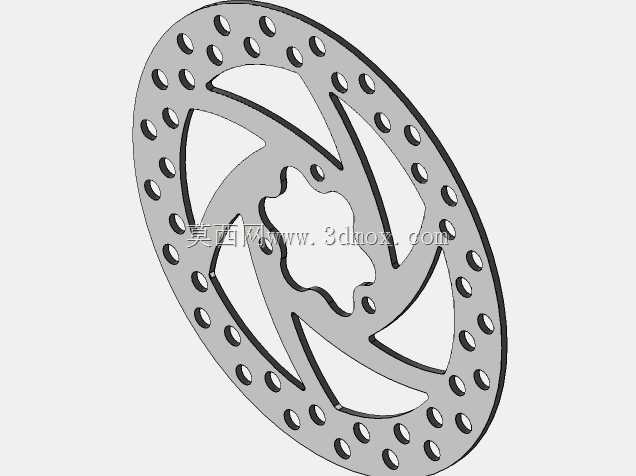

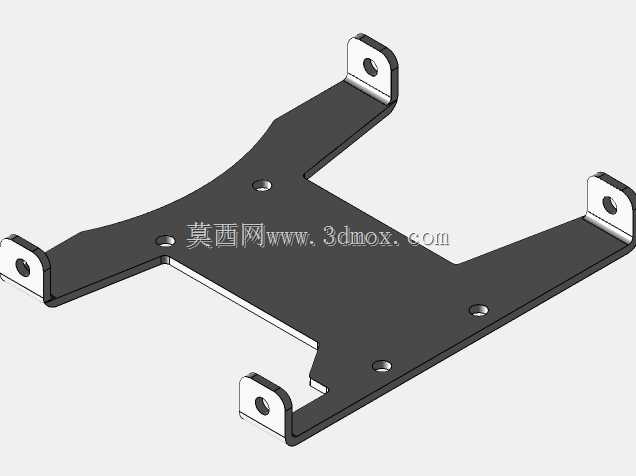

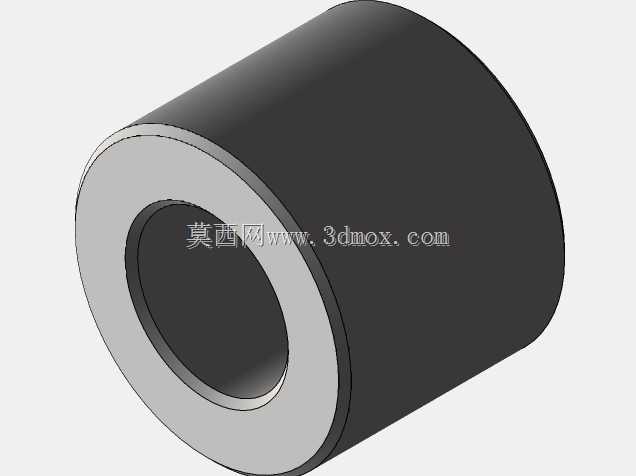

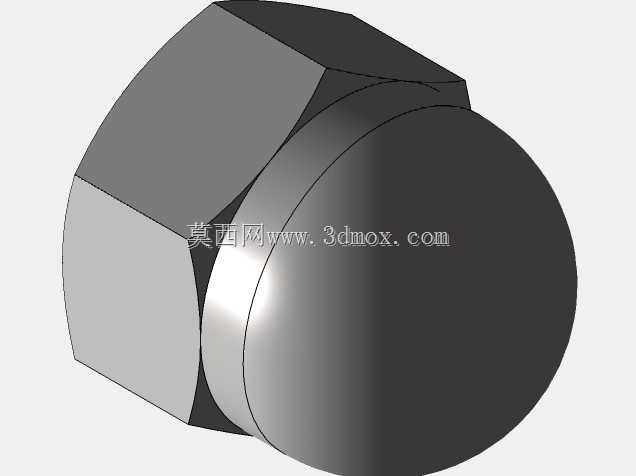

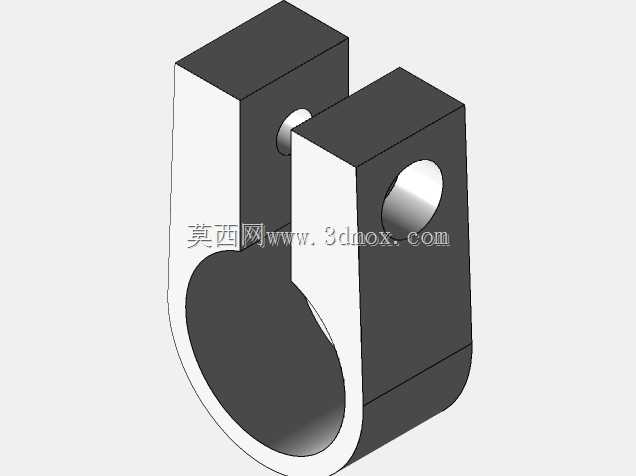

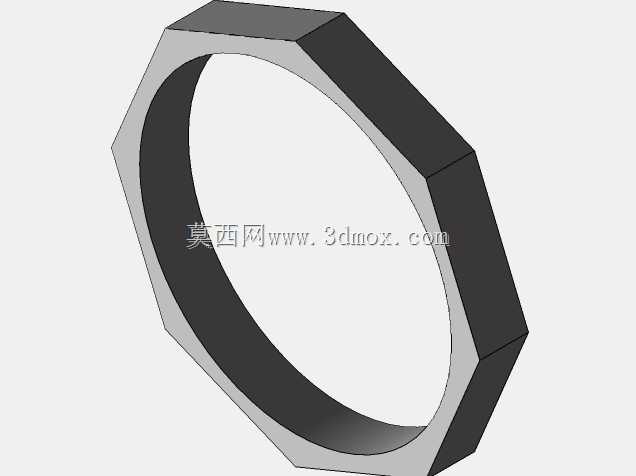

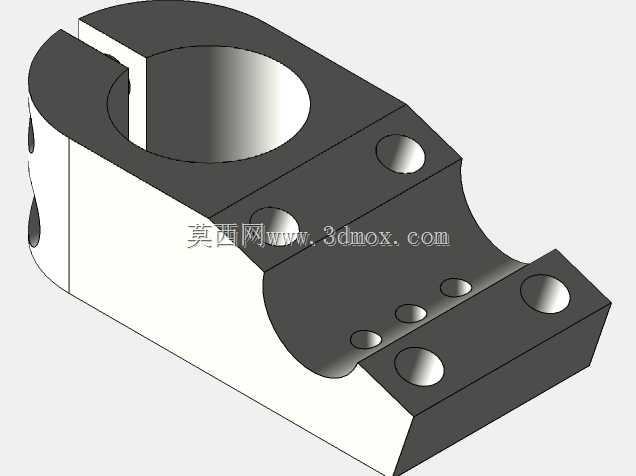

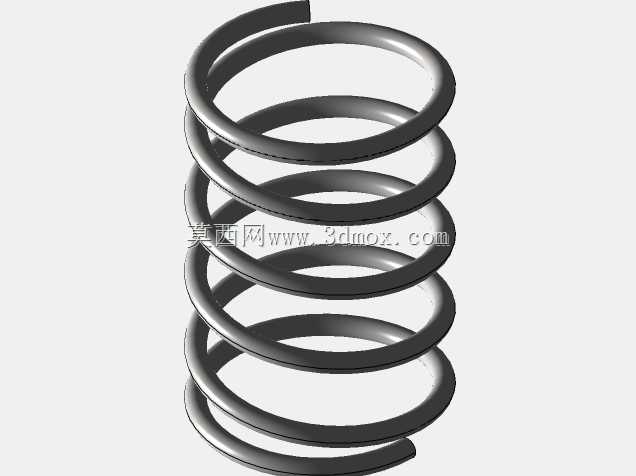

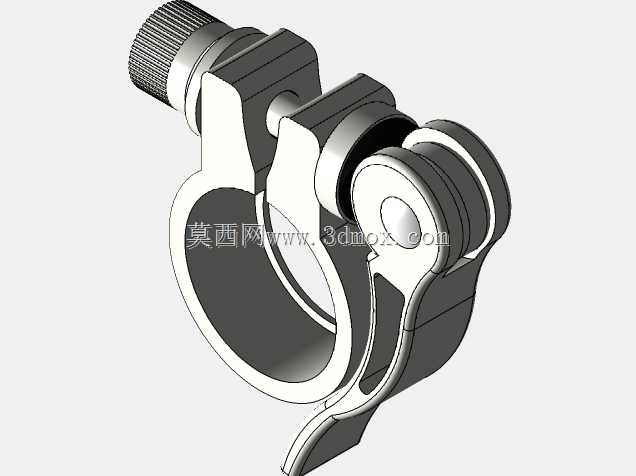

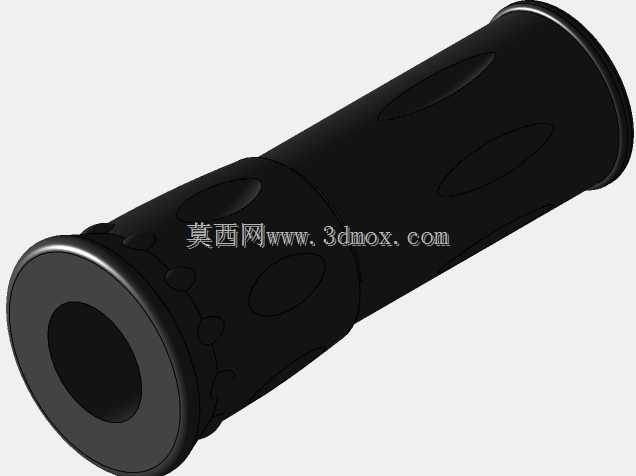

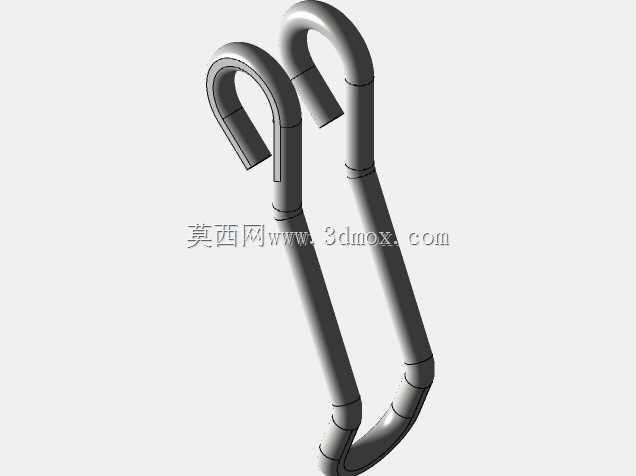

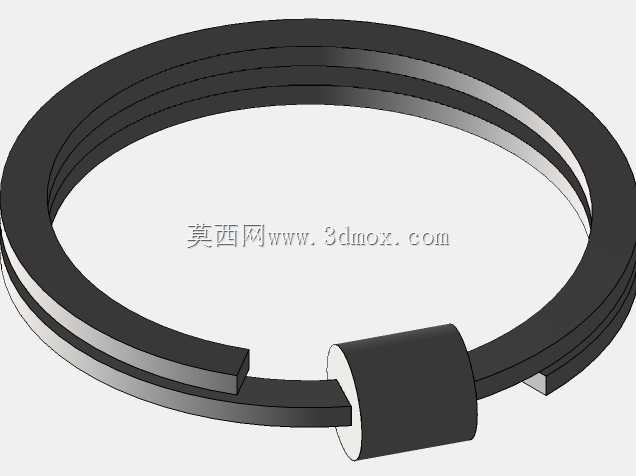

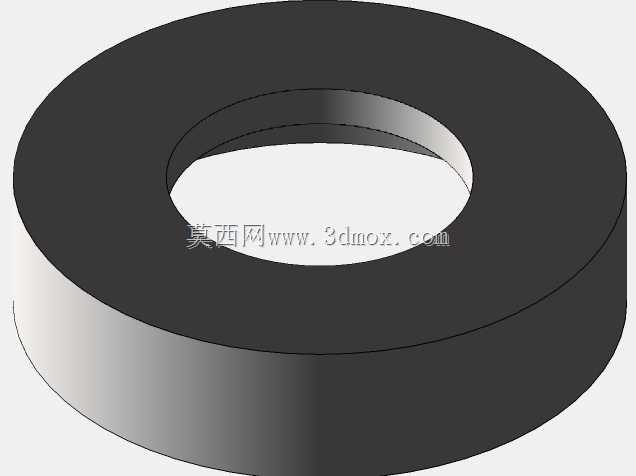

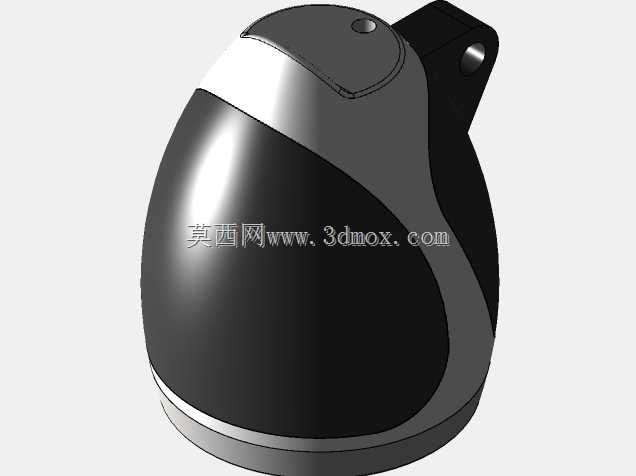

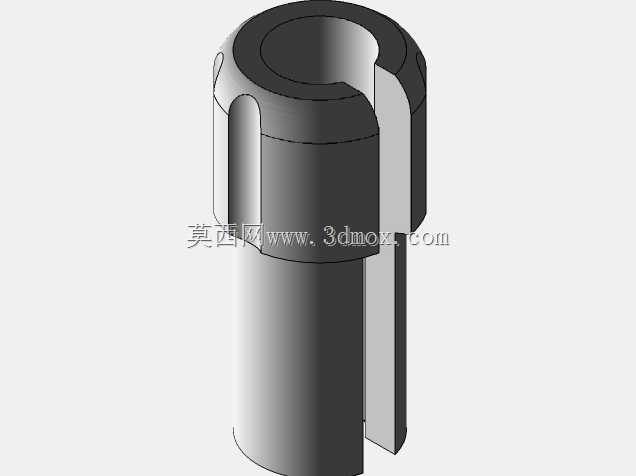

CA6140车床滑板车限位销轴结构

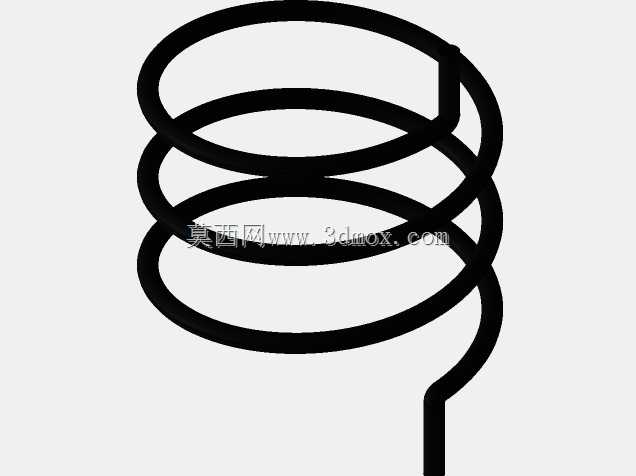

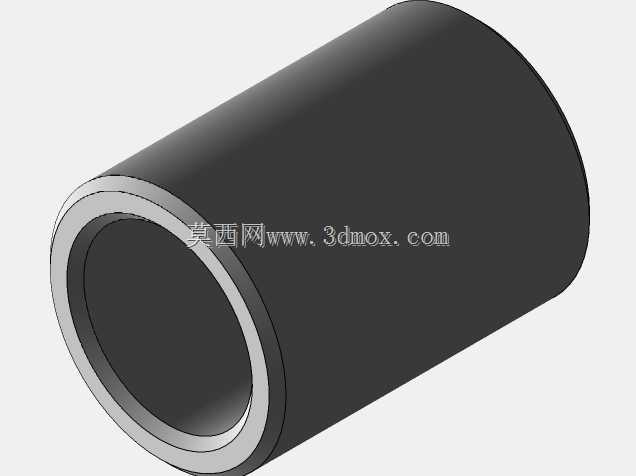

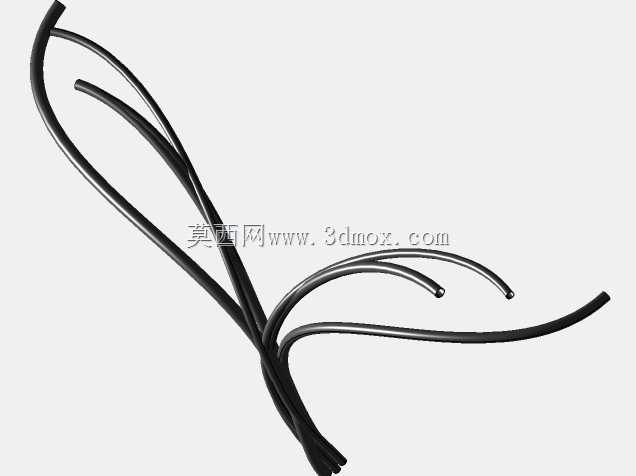

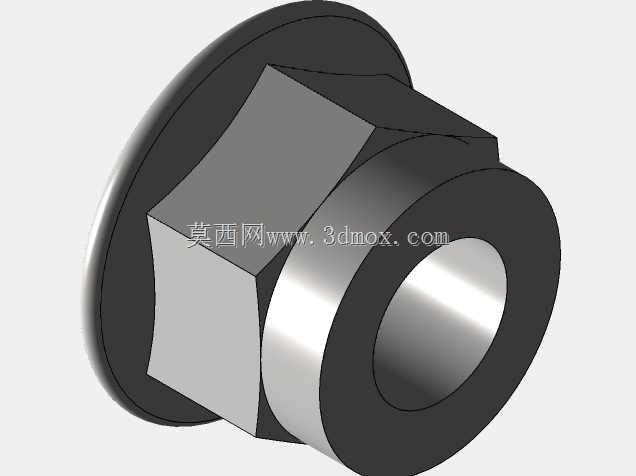

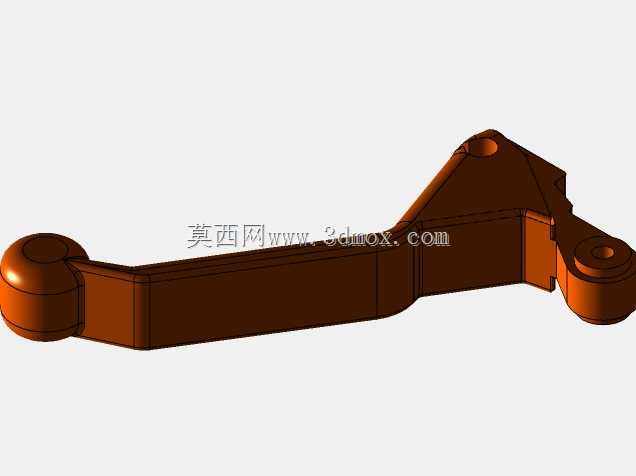

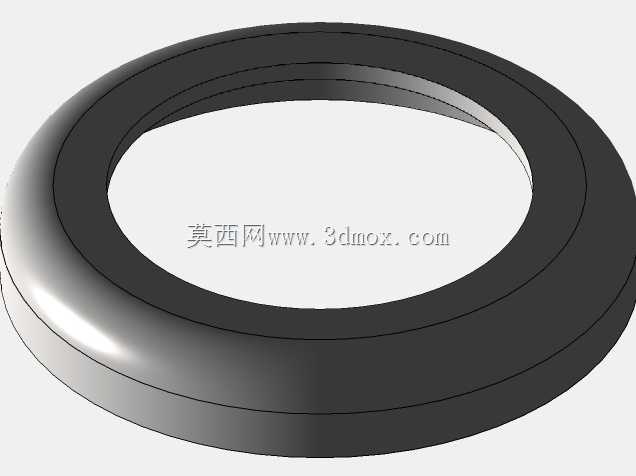

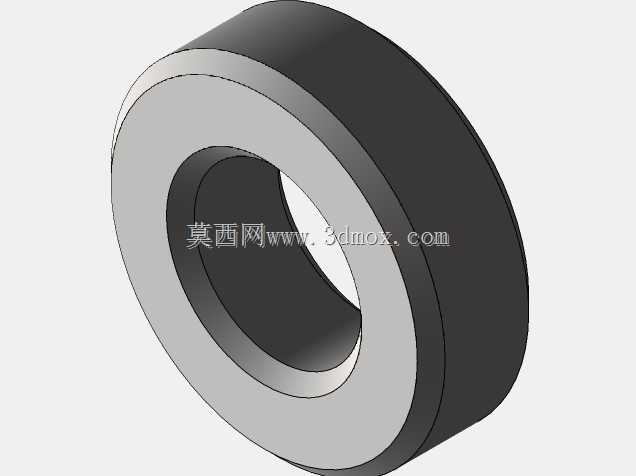

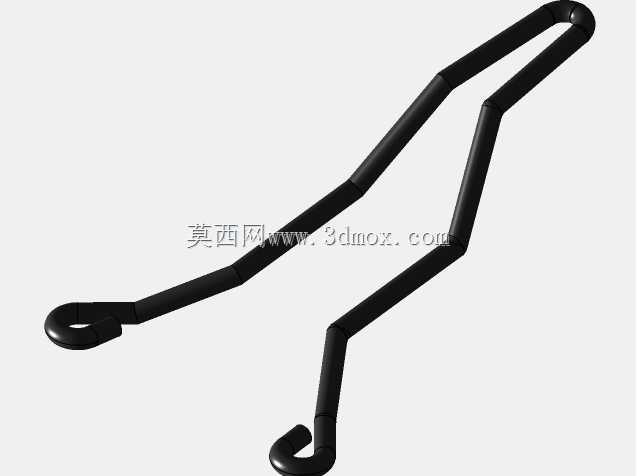

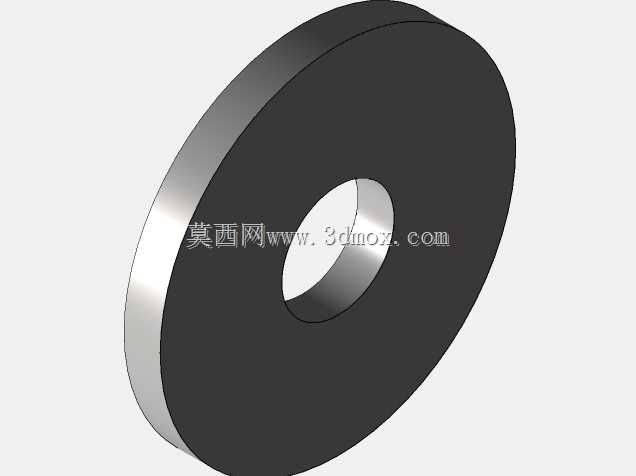

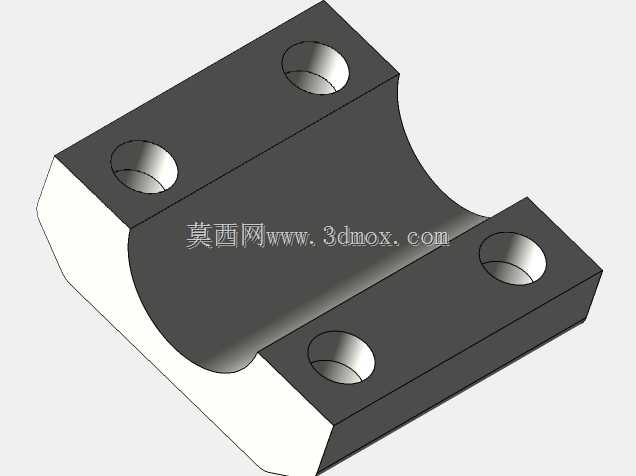

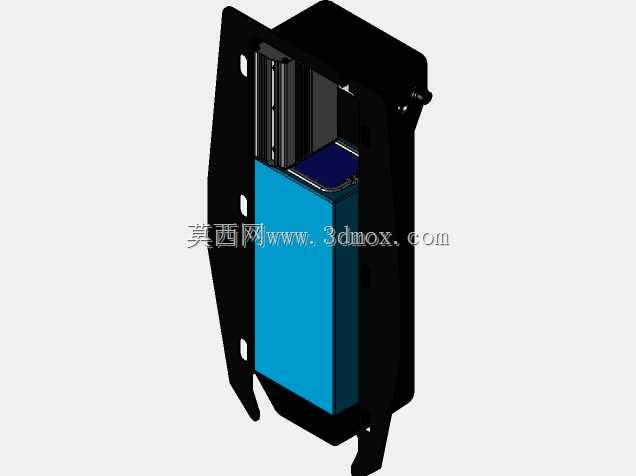

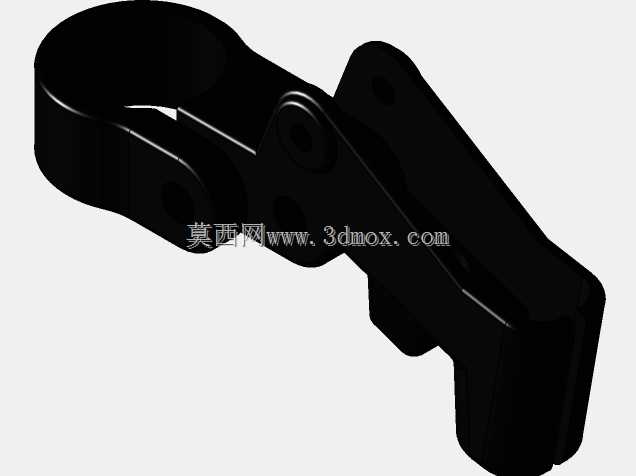

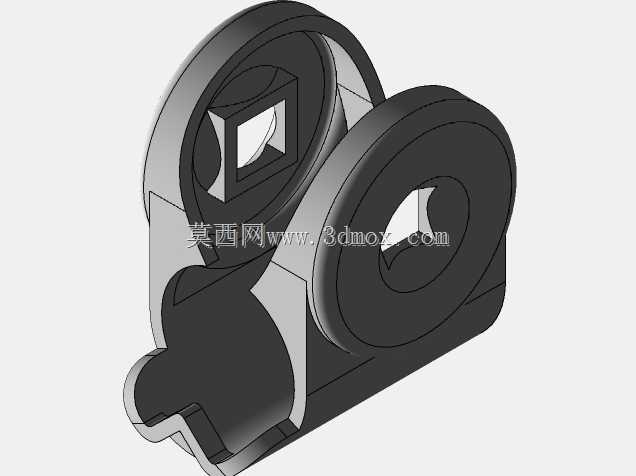

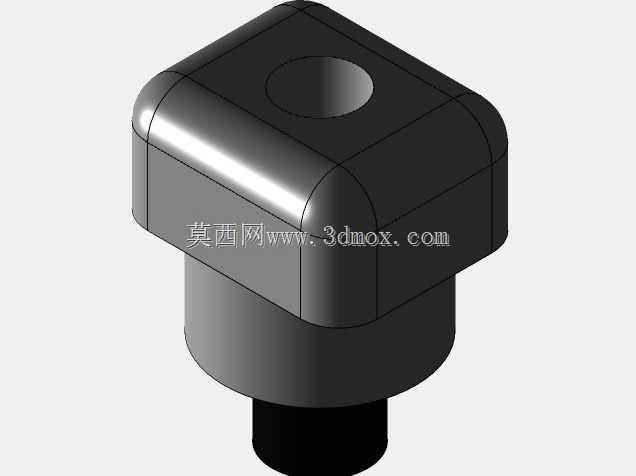

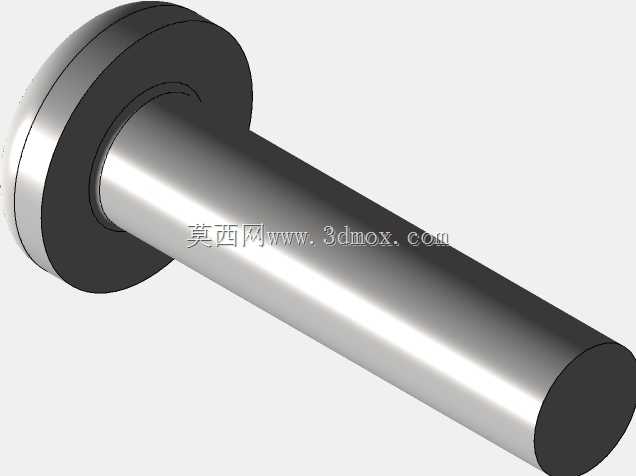

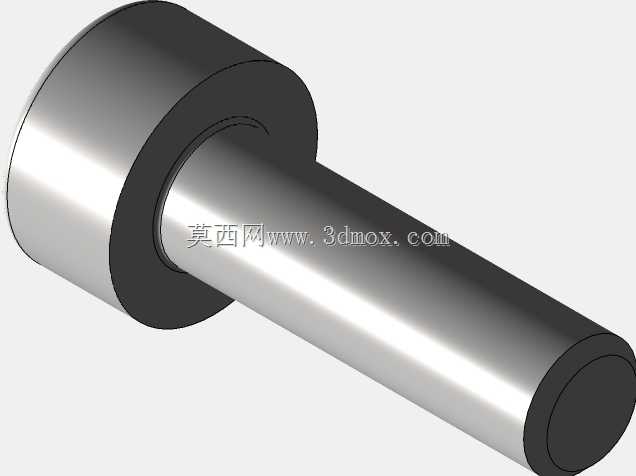

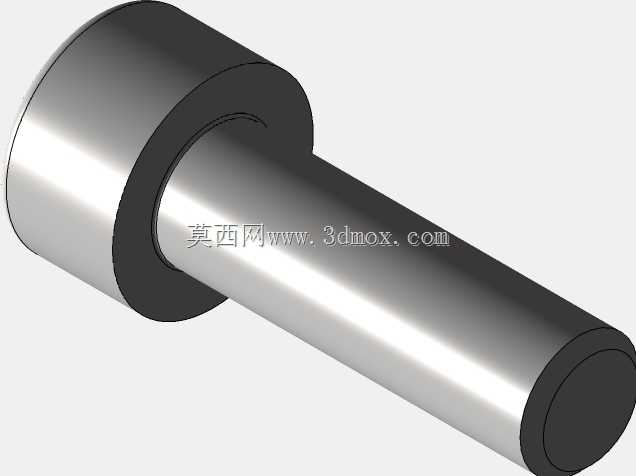

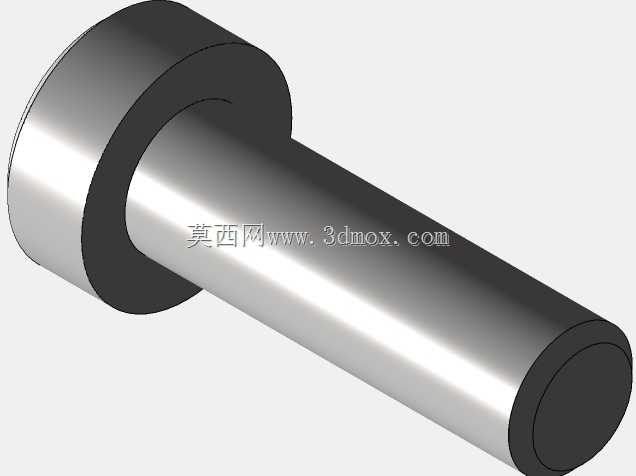

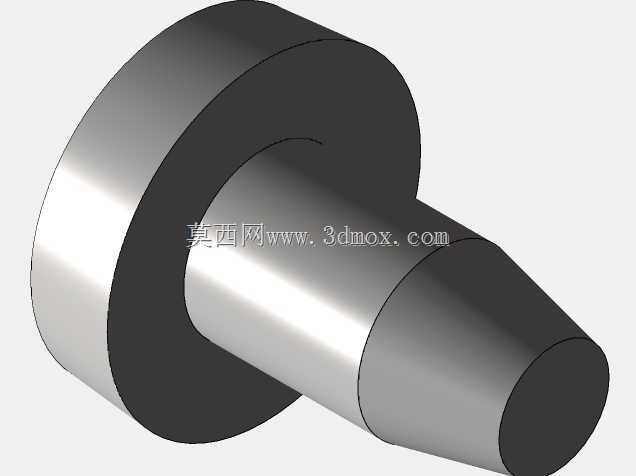

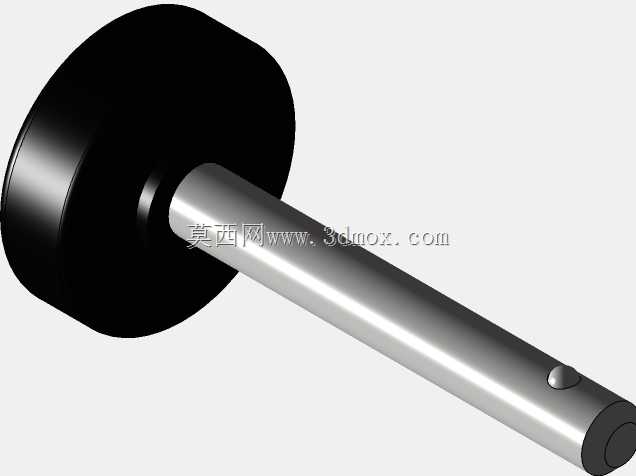

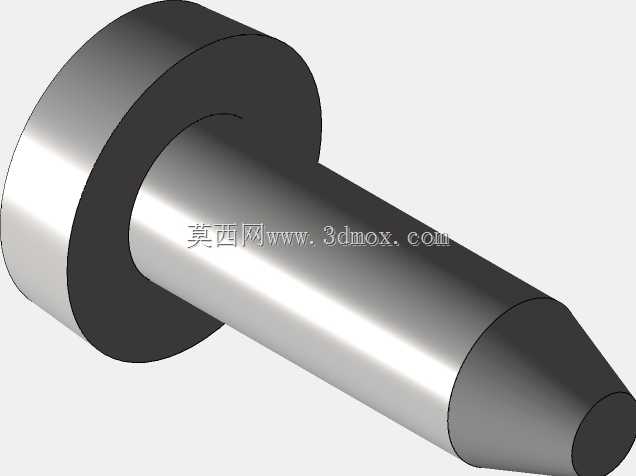

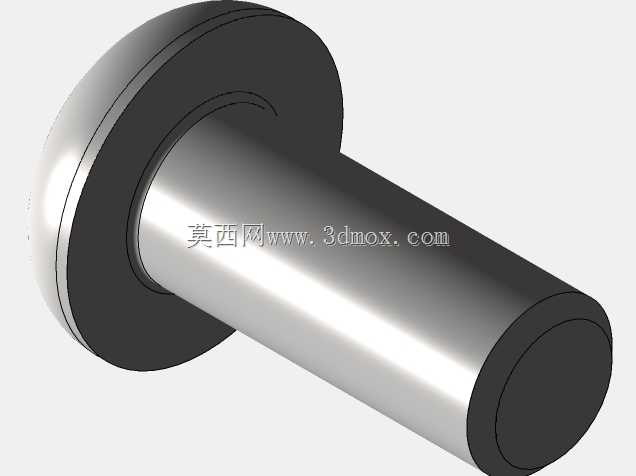

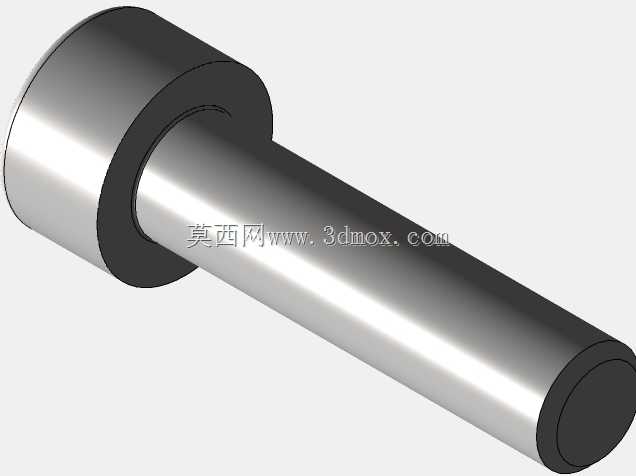

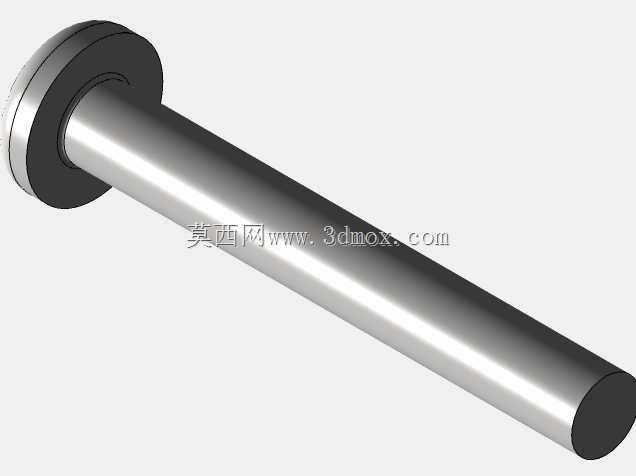

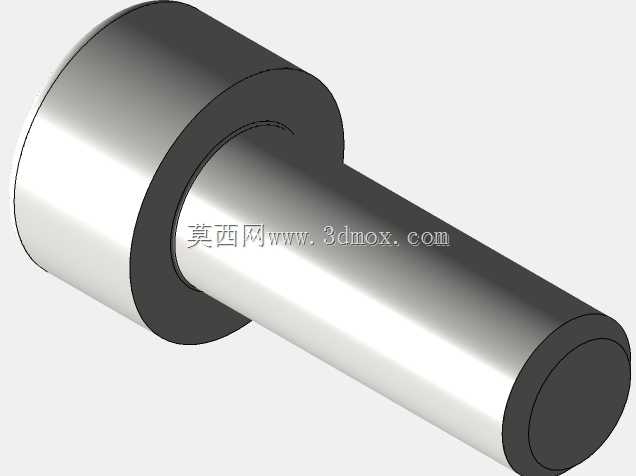

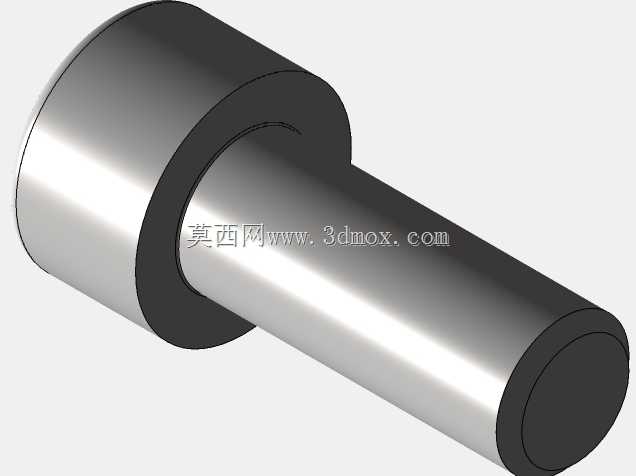

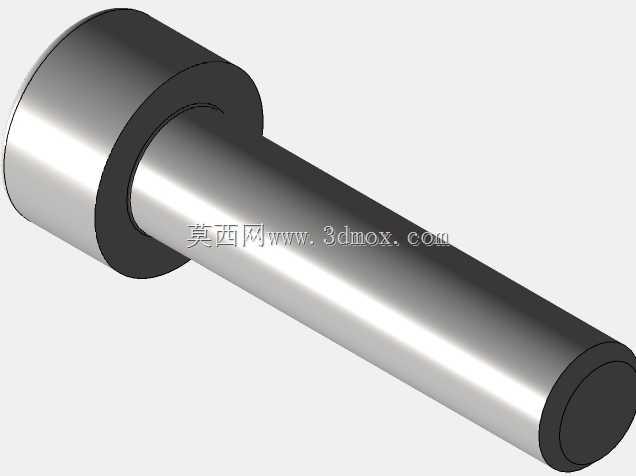

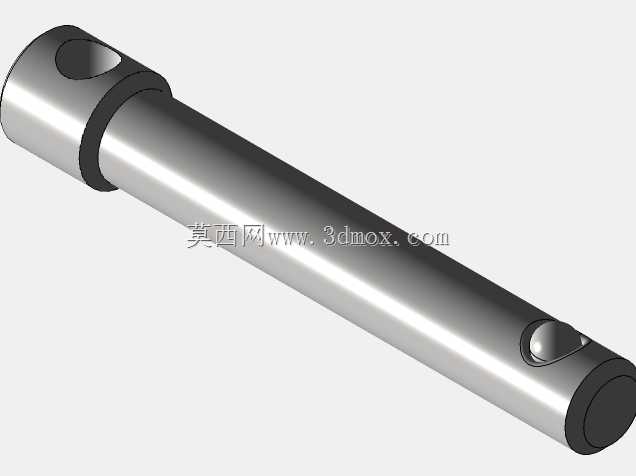

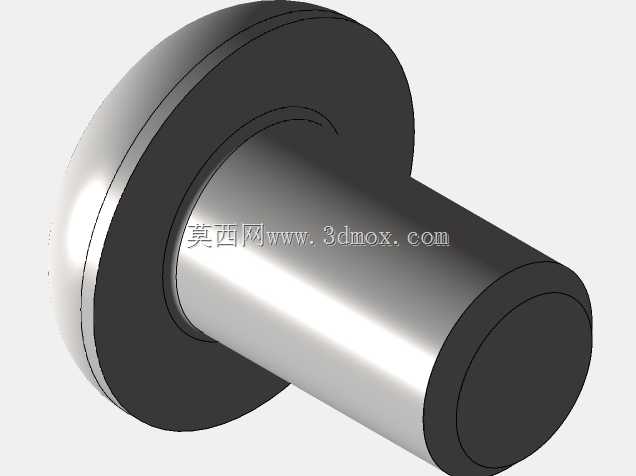

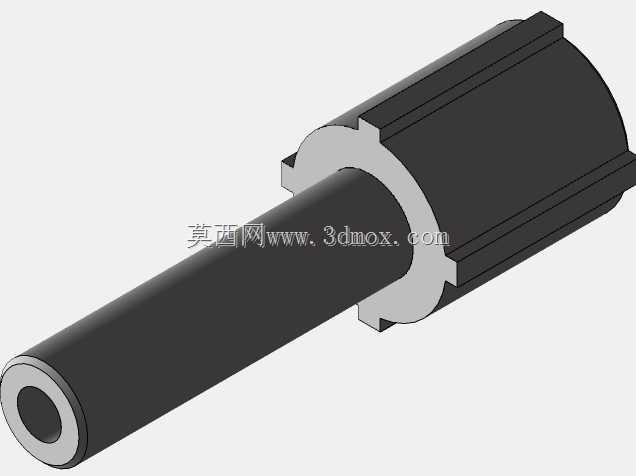

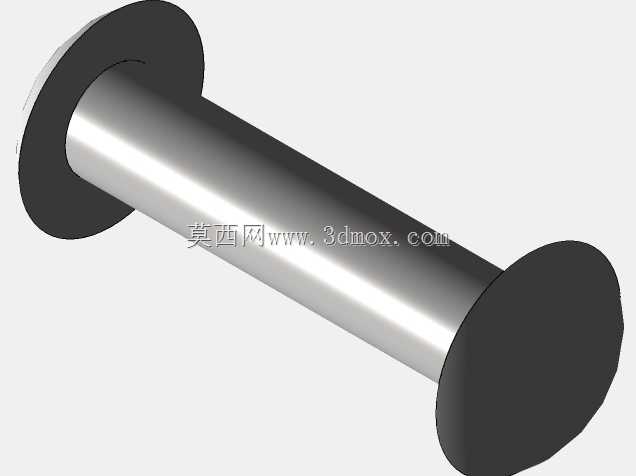

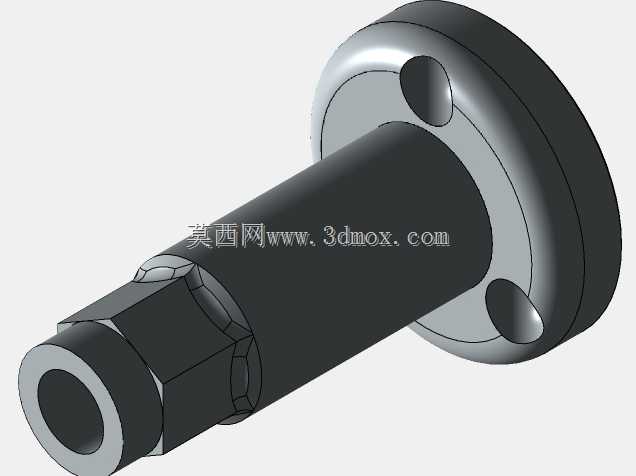

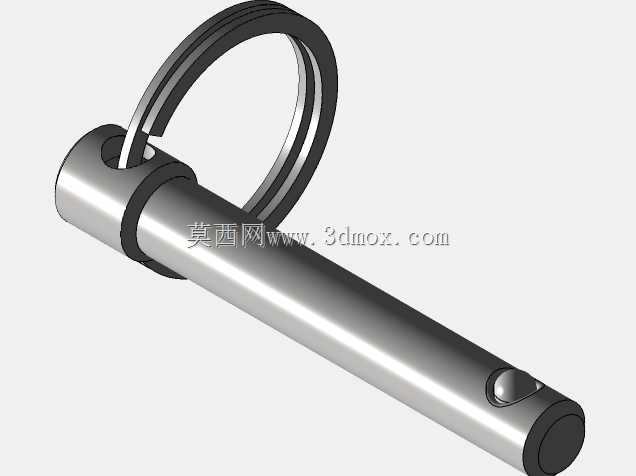

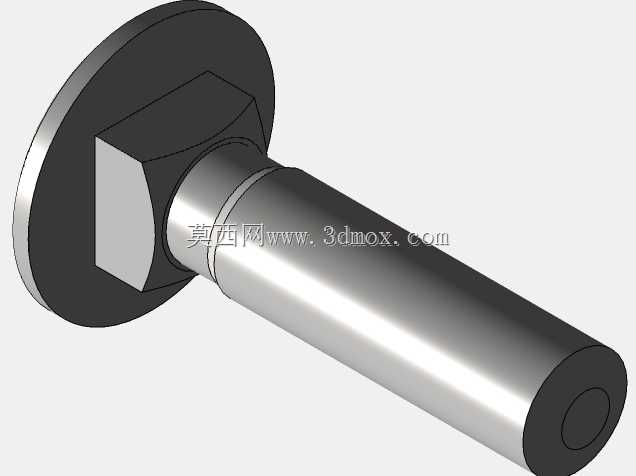

　　该轴类限位零件主要服务于CA6140普通车床滑板车相关进给与限位机构，在机床溜板、滑板移动行程控制、部件定位约束场景中承担机械止挡、轴向定位与载荷传递作用。零件采用同轴阶梯轴构型，一端设置大直径圆盘式轴肩，另一端为等直径长圆柱轴身，整体回转特征规整，无复杂异形曲面，完全适配车削加工工艺路线。从实际装配逻辑来看，大直径轴肩作为轴向限位端面，可直接贴合滑板座或溜板箱体的安装贴合面，通过轴肩端面承受滑板移动到位后的轴向冲击载荷，避免轴件从安装孔中窜出；长圆柱轴身穿入滑板座对应预制安装孔内，轴身外圆与安装孔采用间隙配合或过渡配合，保证销轴拆装顺畅的同时，控制径向晃动量在机床进给机构允许的公差范围内。设计阶段优先保证各段回转轴线的同轴度要求，

　　轴肩端面与轴身轴线的垂直度需严格管控，若端面垂直度超差，滑板移动触碰到限位轴肩时会出现偏载，长期运行后会造成轴肩局部磨损、安装孔孔口挤压变形，甚至导致滑板行程定位偏移，影响车床进给加工的尺寸精度。外形尺寸方面，轴肩直径显著大于轴身直径，形成足够的限位承压面，轴身长度覆盖滑板安装座的孔深并预留适当的装配余量，轴身末端做平整端面处理，无尖锐倒角外的多余特征，安装时可从滑板座侧方直接穿入，无需额外复杂紧固结构，部分同类型销轴可在轴肩端加工销孔配合开口销完成轴向锁止，本结构依靠轴肩与安装台阶面实现轴向约束，结构简洁可靠。在机床日常运行中，滑板随刀架做纵向、横向进给移动，当移动至预设行程端点时，该销轴的轴肩与床身或溜板上的对应挡块接触，

　　强制截断进给动作，防止滑板超程碰撞卡盘、尾座等部件，规避设备碰撞损坏风险。零件材质一般选用45号优质碳素结构钢，粗车后进行调质处理，获得综合力学性能，轴肩承压面与轴身配合面可做表面淬火处理，提升表面硬度与耐磨性能，长期反复承受行程撞击后不易出现塑性变形。建模过程中以回转轴线为设计基准，先绘制半剖面轮廓通过回转命令生成主体，再对轴肩过渡位置添加工艺圆角，消除热处理应力集中隐患，各段直径、长度参数完全匹配CA6140车床滑板机构的原有安装边界，可直接用于设备备件测绘替换、机床维修改造以及进给限位机构的教学演示，结构无冗余特征，工程实用性突出。
