矿用多层独立筛面线性振动筛分设备

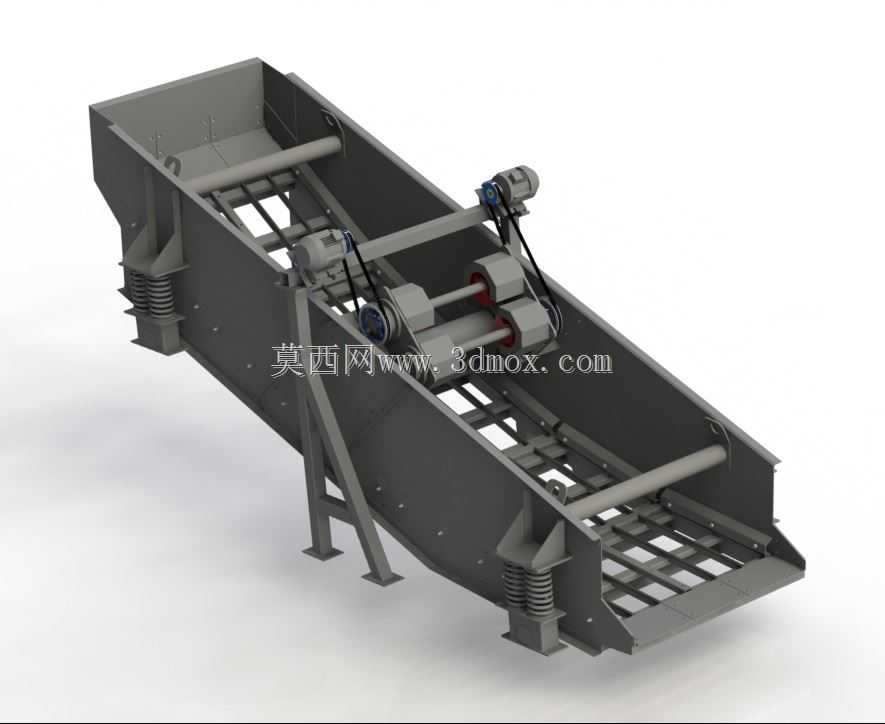

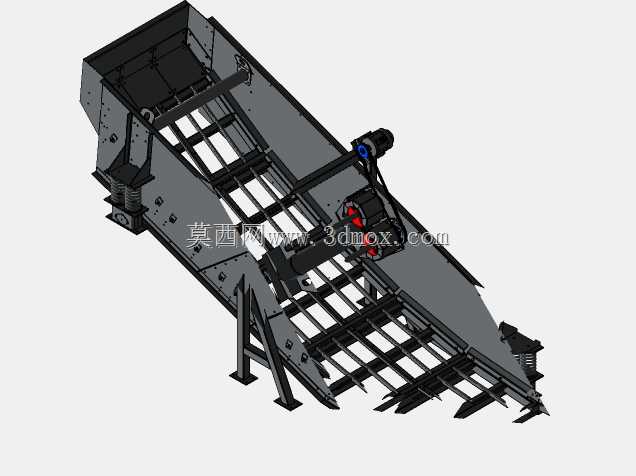

　　在矿山、建材、砂石骨料加工以及煤炭洗选的生产现场，物料分级环节始终是决定后续工序效率与成品品质的核心节点，这款线性振动筛的三维结构设计，完全围绕现场连续重载作业的实际需求展开，没有冗余的装饰性结构，每一处构件的排布都服务于筛分效率提升与长期运行的可靠性。从安装边界来看，设备整体长度为6000mm，宽度为1850mm，倾斜布置的筛体角度经过多轮工况校核，既保证物料在筛面能够依靠激振力实现匀速向前的抛掷运动，又不会因坡度过大导致物料滑行速度过快、未完成透筛就排出筛面。设备设置了5层独立的筛面甲板，每层筛面都可以根据待分级物料的粒径需求更换不同网孔规格的筛网，独立甲板的设计避免了传统多层筛网共用支撑框架导致的窜料、混级问题，每层筛面的激振力传递路径都经过单独优化，不会出现上层筛面负载过大时下层筛面振幅不足的情况。

　　设备的激振单元采用双轴偏心块同步反向运转的结构，两台激振电机对称布置在筛体侧部的安装基座上，偏心块旋转产生的离心力在沿筛面方向叠加、垂直筛面方向抵消，最终形成稳定的沿筛面纵向的线性激振力，让物料在筛面上做连续的抛掷跳跃运动，这种运动轨迹一方面能减少物料对筛网的持续磨损，另一方面能让颗粒充分离散，避免细颗粒被粗料裹挟无法透筛。筛体的支撑结构采用四组螺旋压缩弹簧作为隔振元件，分别布置在筛体进料端、出料端的两侧支撑腿位置，弹簧的刚度参数经过匹配计算，既能够有效吸收筛体振动时传递给基础的动载荷，降低设备运行时对安装基础的强度要求，又能保证筛体的振动幅度稳定在设计区间内，不会出现振幅漂移导致的筛分效率波动。筛体的进料端设置了扩口式的受料溜槽结构，能够承接上游皮带输送机或者给料设备落下的物料，溜槽内部的衬板安装位预留了足够的更换空间，现场维护时不需要拆解筛体主体结构就能完成磨损衬板的更换。筛体的侧帮采用加厚钢板折弯焊接成型，所有焊缝位置都设置了加强筋板，避免长期交变载荷作用下出现焊缝开裂、侧帮变形的问题，激振器的安装位置额外增加了双层加强板，把激振力均匀分散到整个侧帮结构上，避免局部应力集中导致的结构损坏。

　　从现场应用的适配性来看，这款线性振动筛可以对接不同产能的破碎、洗选生产线，既可以用于粗碎后物料的预筛分，提前筛除符合成品粒径要求的细料，减少后续破碎设备的无效负载，也可以用于中细碎后的成品分级，把不同粒径区间的骨料、矿石颗粒分成多个规格的成品料，还能在煤炭洗选环节完成脱泥、脱水、脱介的作业，通过调整激振电机的偏心块夹角，就能在一定范围内调整筛面的振幅大小，适配不同比重、不同含水率的物料筛分需求，比如筛分含水率较高的细颗粒物料时，可以适当增大振幅，减少筛网糊堵的概率；筛分比重较大的矿石物料时，可以调整激振力匹配物料的重量，保证物料能够充分抛起离散。设备的支撑腿采用型钢焊接的桁架结构，斜向支撑的角度经过受力校核，能够承受筛体满负荷运行时的动载荷，支撑腿底部预留了基础安装的地脚螺栓孔，现场安装时只需要按照图纸标注的尺寸浇筑混凝土基础，完成地脚螺栓固定就能进行调试，不需要额外制作复杂的安装支架。筛网的固定结构采用模块化的压条设计，每层筛面的压条都可以单独拆卸，当某一层筛网出现局部磨损时，只需要松开对应位置的压条就能更换局部筛网，不需要把整层筛网全部拆除，大幅缩短了现场维护的停机时间。设备两侧的激振电机都设置了安全防护罩，避免运行过程中物料飞溅或者人员误触转动部件，防护罩采用快拆式的固定结构，日常检查电机运行温度、紧固电机螺栓时不需要借助复杂工具就能拆下防护罩。在设计过程中，整个筛体的重心位置经过反复调整，保证激振力的作用线通过筛体重心，避免筛体运行时出现横向摆振，减少支撑弹簧的偏磨，延长弹簧和轴承的使用寿命，所有转动部件的润滑点都引到了设备外侧便于操作的位置，日常加注润滑脂时不需要爬到设备上部，降低了现场维护的作业风险。
