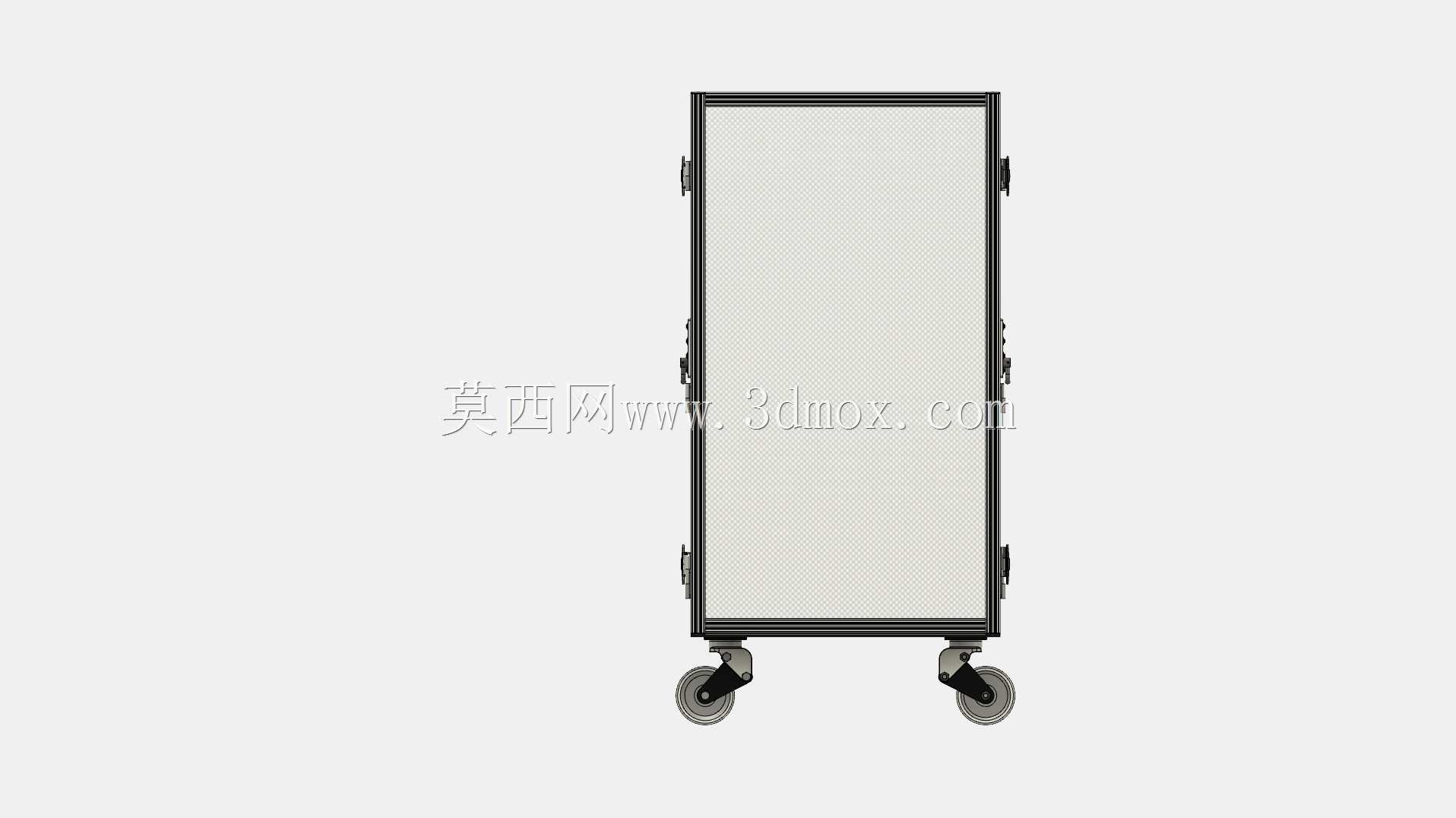

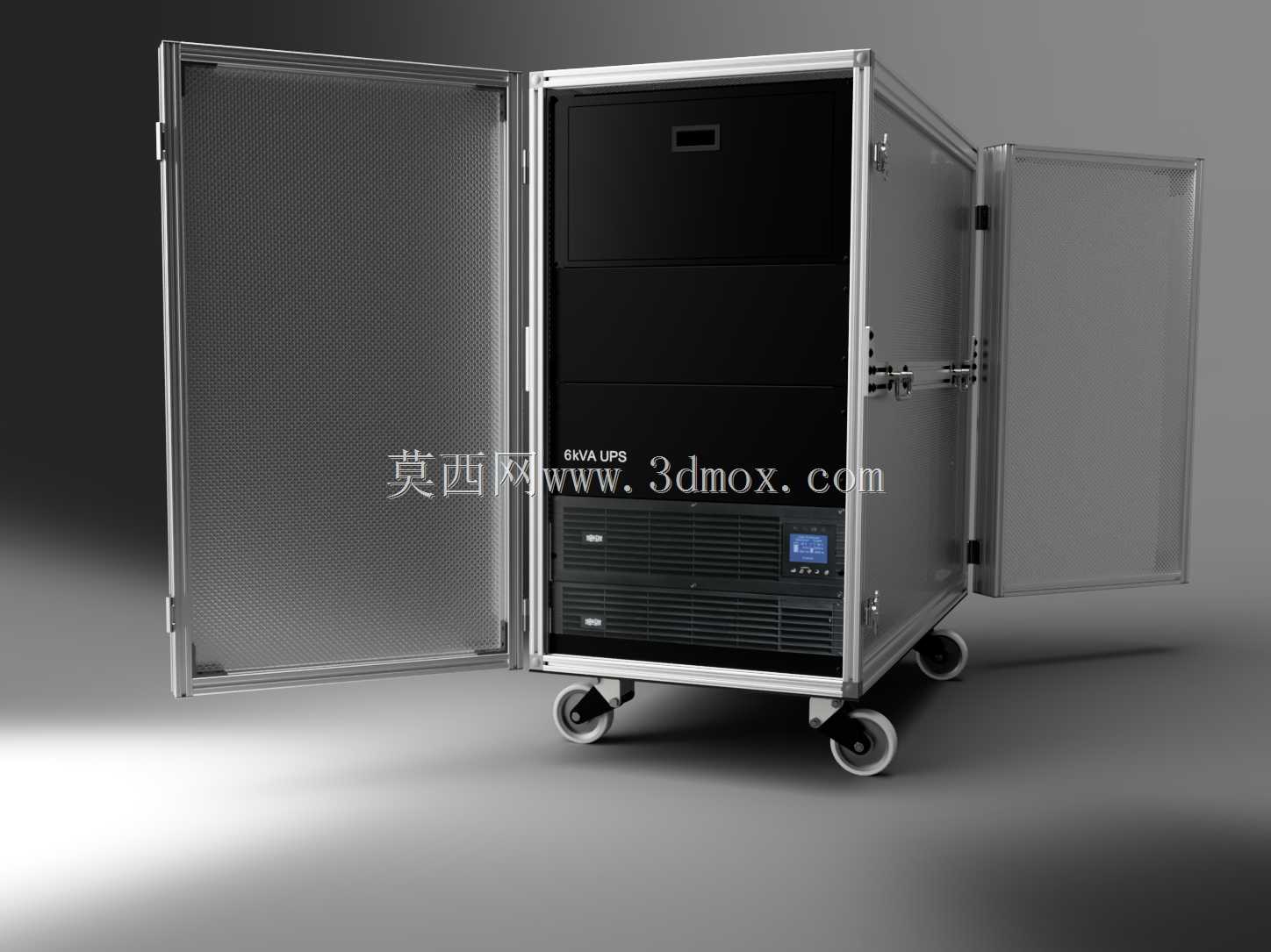

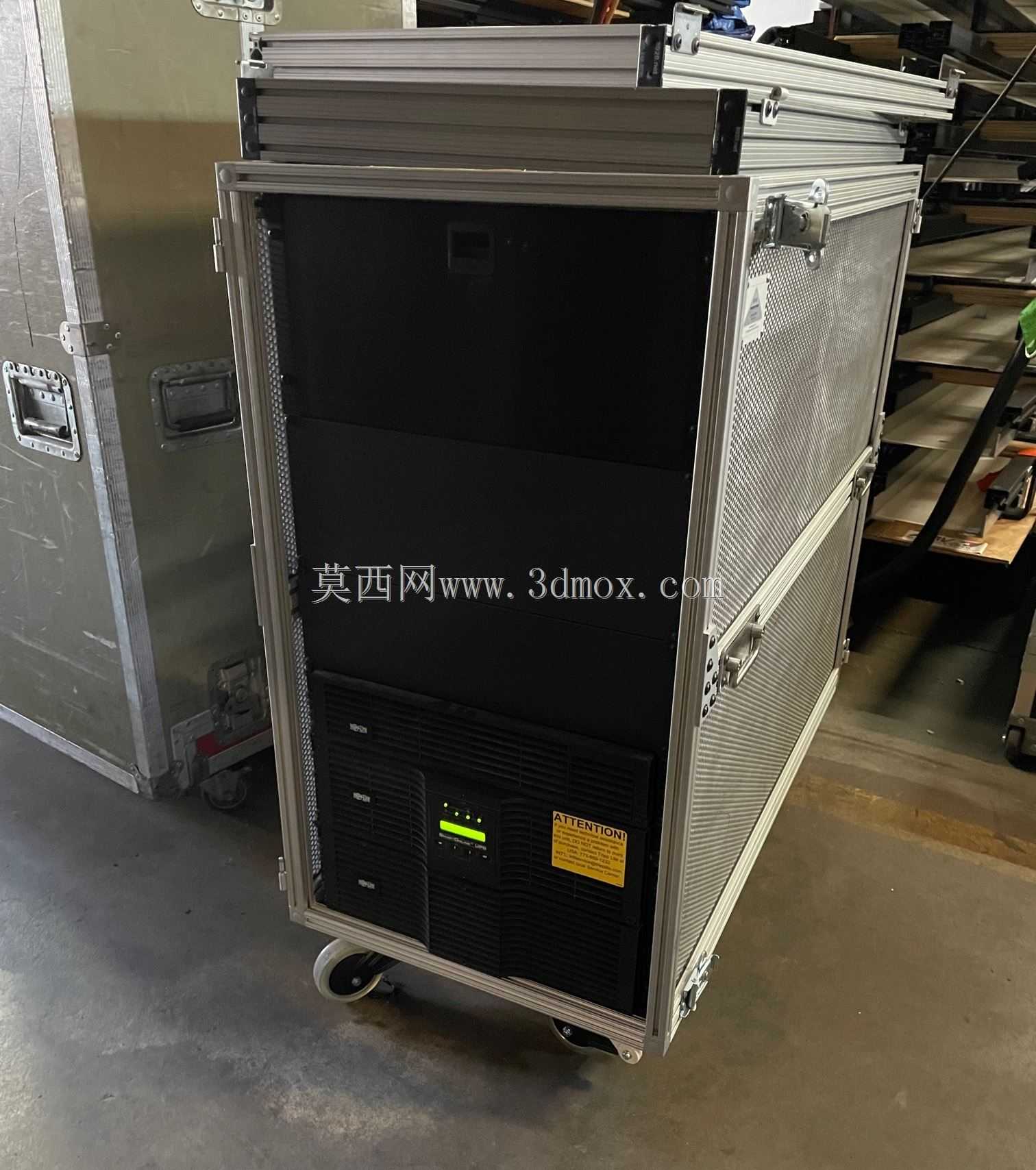

该移动式UPS机架主要面向临时供电、检修保电、户外作业、机房搬迁、展会活动和生产线短时断电防护等场景,用于把UPS主机、配电支路、线缆连接及附属收纳空间整合到一个可推移的柜体中。整机采用带脚轮的箱式承载结构,底部设置万向轮,便于在车间通道、楼宇走廊和作业现场之间快速转移;机架外侧配置可开启门板,关闭后能够对内部UPS设备形成防护,减少粉尘、误碰和搬运过程中的磕碰,打开后又可直接操作主机面板、检查接线状态和进行维护。

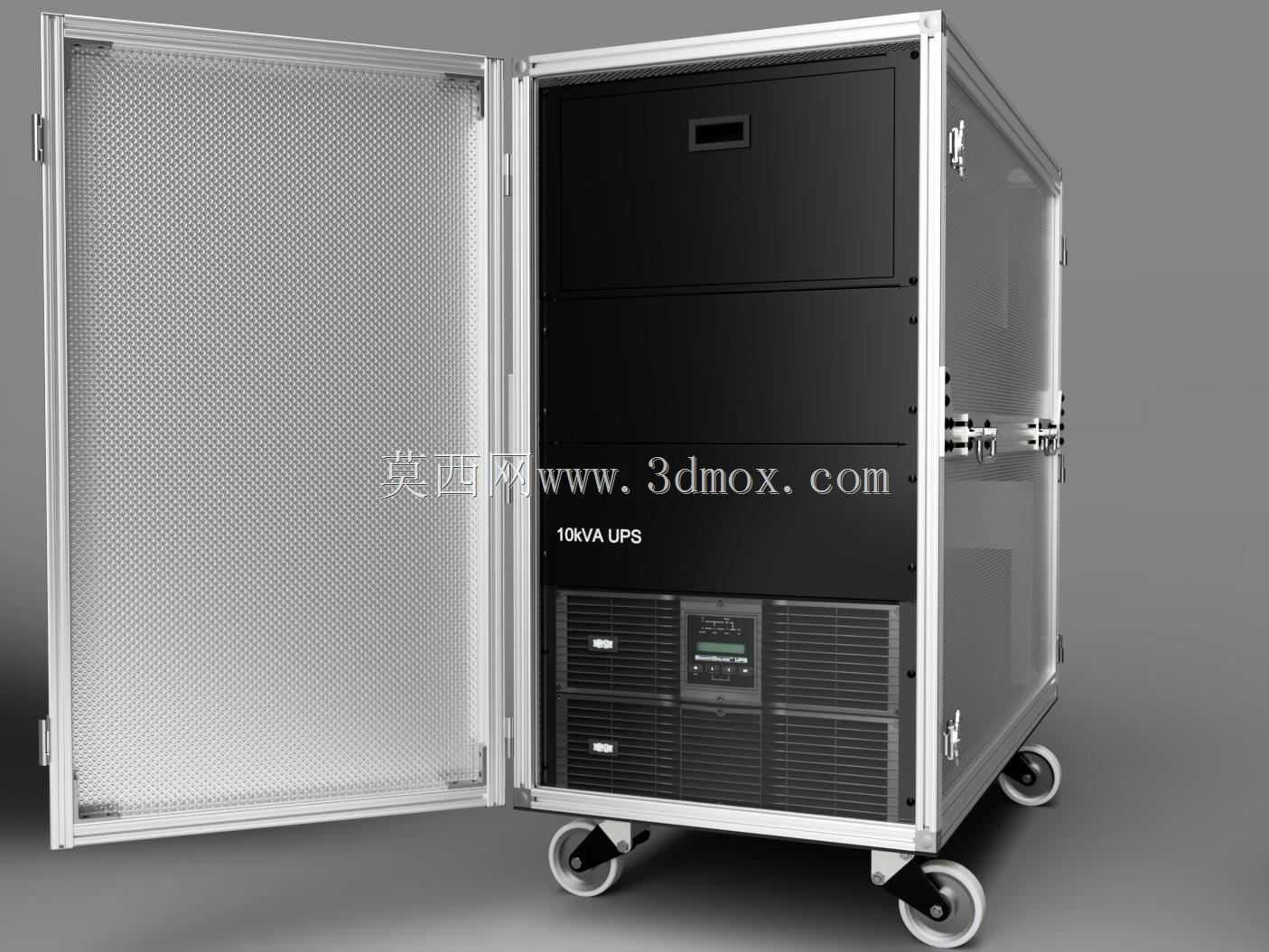

机架内部按标准机柜空间进行规划,有效安装空间约为19RU,可容纳常见塔式或机架式UPS电源,并在顶部预留约6RU抽屉及余量区域,用于放置工具、备件、连接线、说明书或临时配电附件。柜体高度约3.5英尺,整体尺寸控制在人工可推动、门洞可通过的范围内,适合在有限通道内转运。结构设计时重点考虑设备重量分布,UPS主机通常集中在中下部,较重部件尽量靠近底框和脚轮支撑区域,以降低整机重心,减少移动时的晃动和倾翻风险。

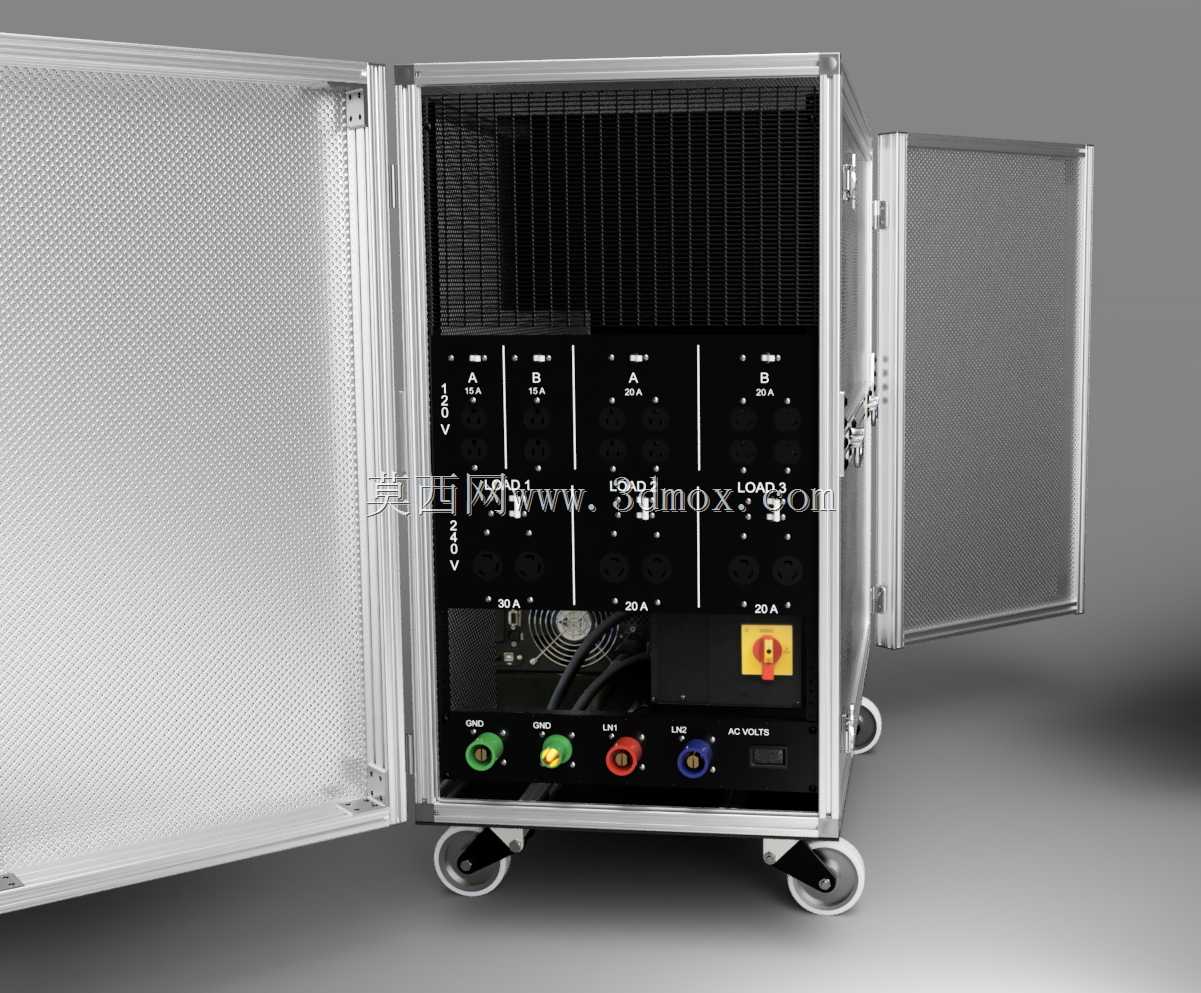

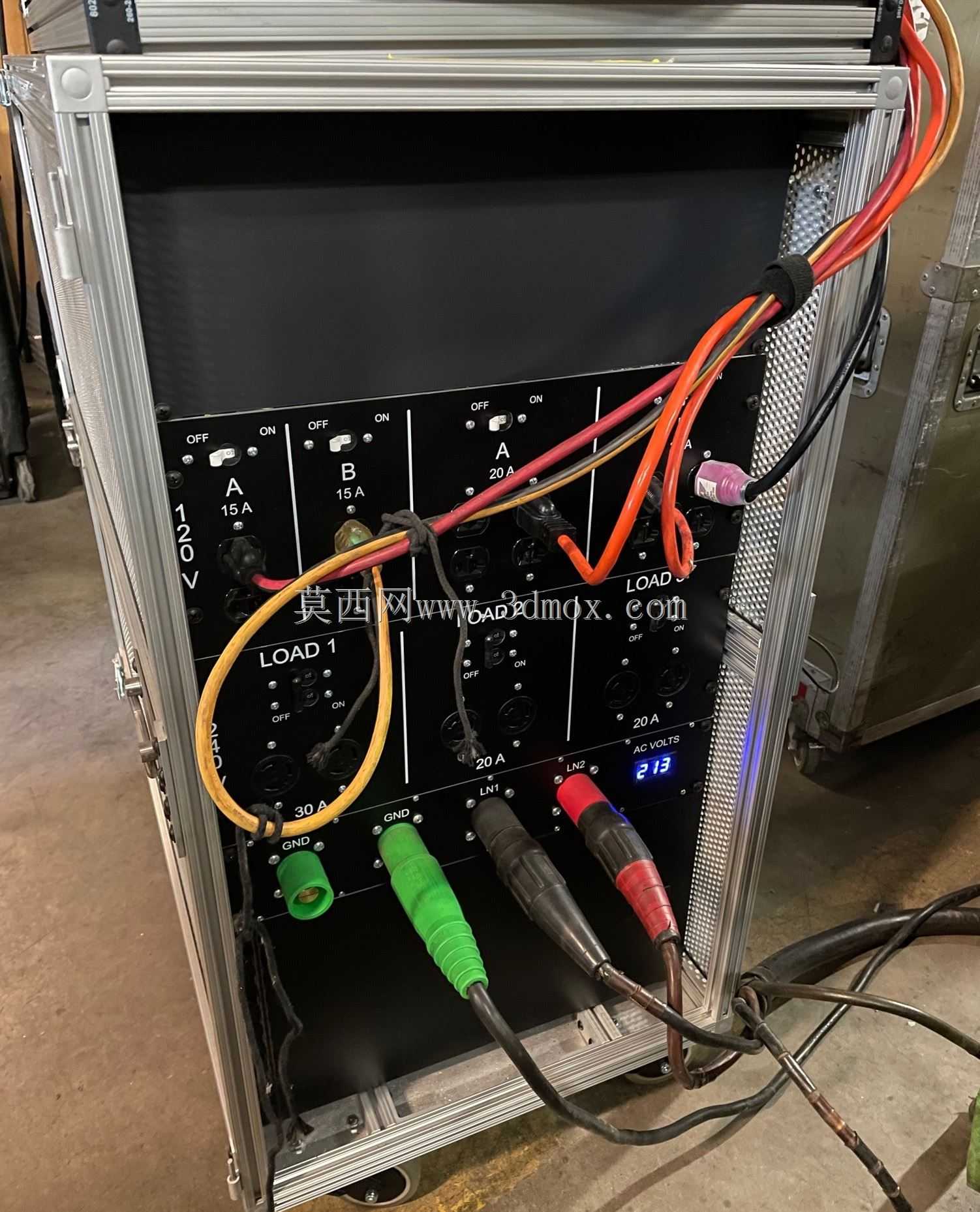

配电应用上,该机架可服务6kVA或10kVA等级UPS机组。输入侧通过降压变压器取得合适电压,输出侧可扩展为多个支路,例如三个208V支路和四个120V支路,各支路配置断路器进行隔离保护,方便现场按负载类型分别接线。凸轮锁定面板用于输入电压连接,前门板深度约2英寸,后门板深度约3英寸,在保证门板开合和锁止结构的同时,为面板元件、铰链和侧边走线留出安装边界。

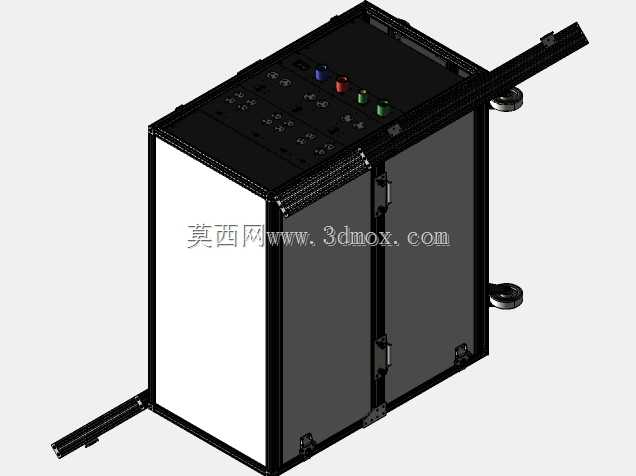

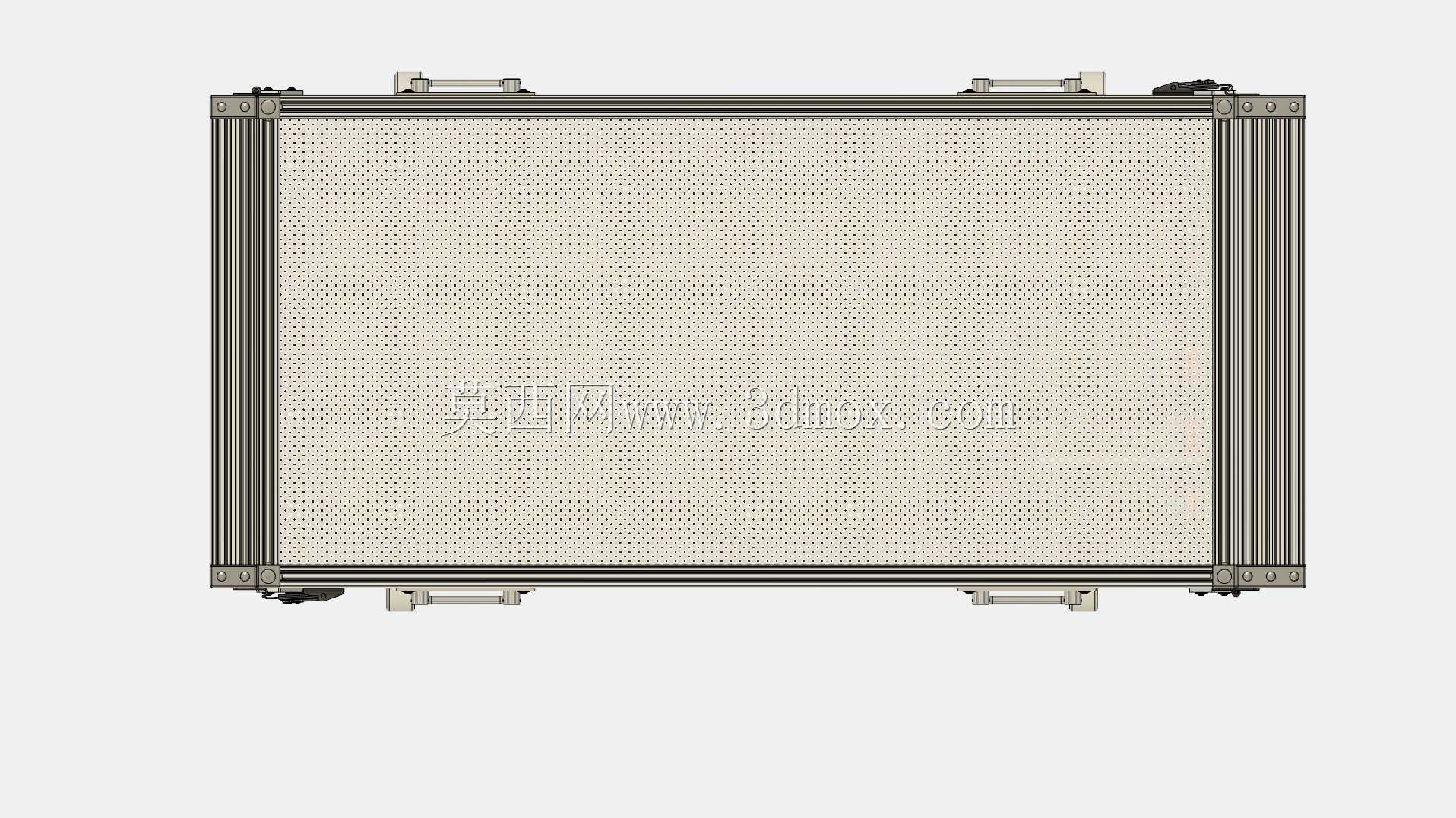

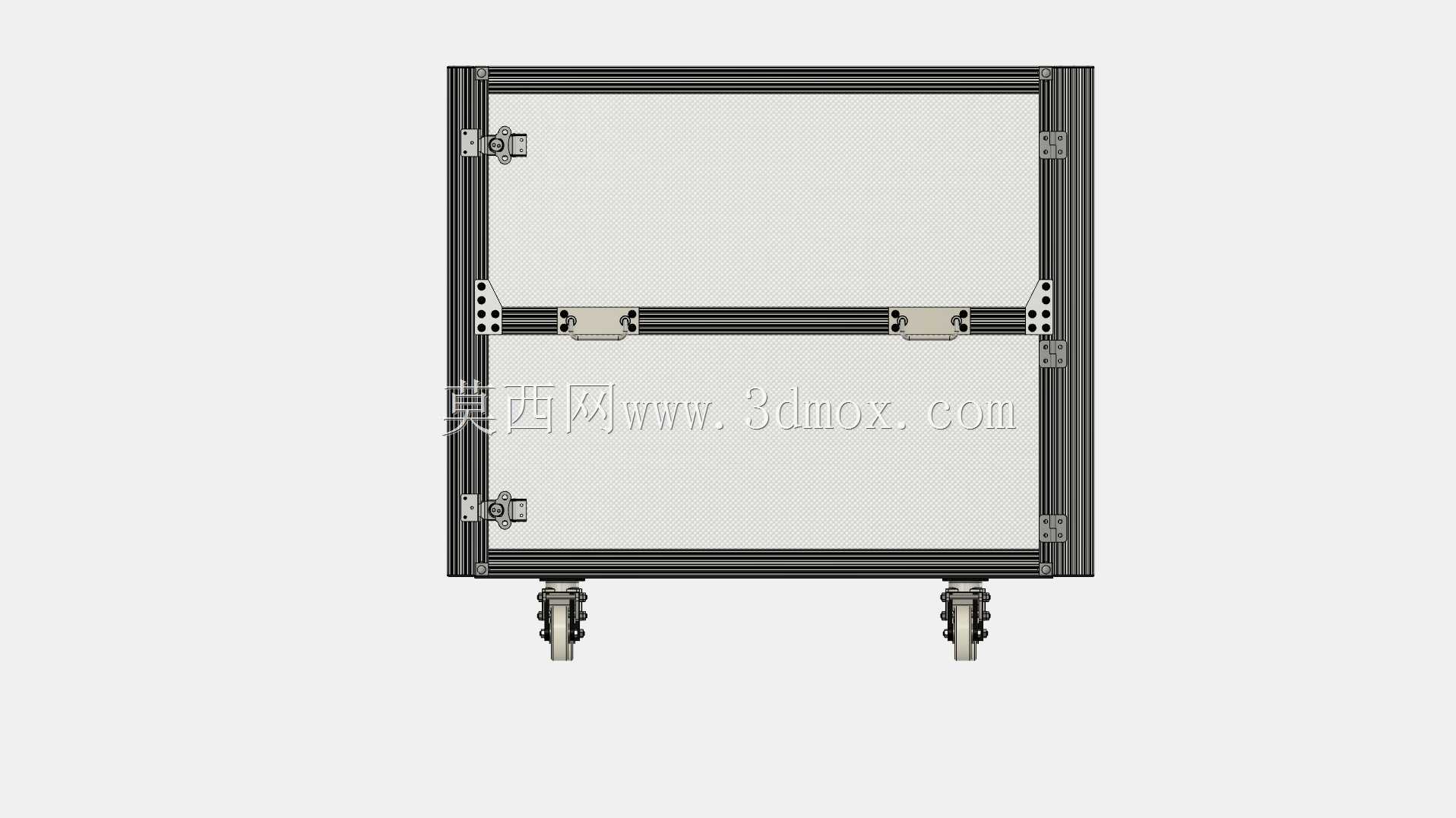

从三维建模角度看,这类机架不能只把外壳做成简单箱体,需要同步校核UPS主机外形、门板开启角度、脚轮安装高度、底部承重梁、侧板加强位置、机柜立柱孔距以及抽屉与设备之间的净距。内部设备装入后,前后方向应保留插拔和散热空间,侧板与UPS之间需留出线缆弯曲半径,门板关闭时不能压到面板指示灯、开关或外接插头。顶部抽屉区域虽然用于辅助收纳,但也要考虑承重和滑移限位,避免推移过程中抽屉自行脱出。
实际选型时,机架结构不仅要满足容纳尺寸,还要关注现场地面条件、门宽、电梯尺寸、满载重量、制动方式以及检修面位置。对于经常移动的应急电源系统,脚轮直径、轮架强度、底框刚度和门板锁扣可靠性都会直接影响使用体验。该模型把UPS主机、柜体、门板、脚轮、配电面板和内部空间关系完整表达出来,可用于移动供电柜方案评审、结构干涉检查、现场布置确认以及非标机柜改型设计参考。
