PS系列拼装式电气控制柜柜体结构

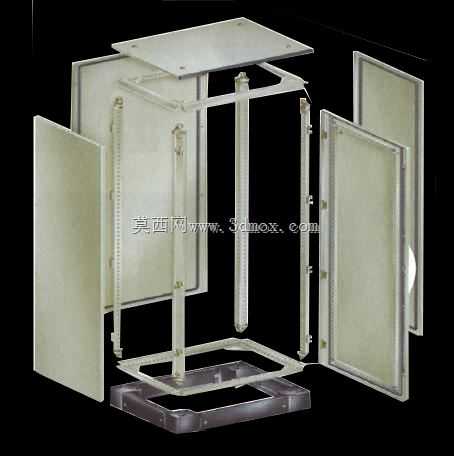

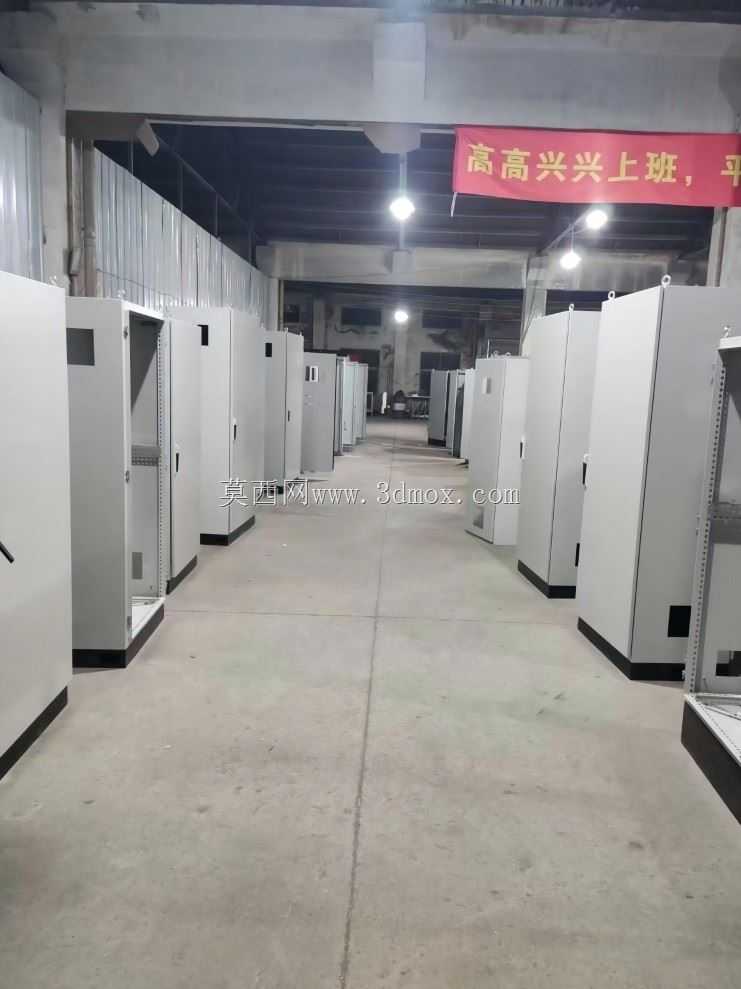

　　这款拼装式电气柜体，是面向中小型工控系统、PLC控制回路、伺服驱动单元集成场景开发的通用安装载体，日常在机床辅控单元、小型产线分布式控制站、单机设备电控集成场景中应用十分广泛，区别于传统焊接柜体，这款结构采用散件拼装的设计逻辑，所有板件通过预制的安装孔位、支撑立柱完成拼接，无需现场焊接作业，既可以在工厂完成预组装后整体发货，也可以散件运输到现场后快速拼装，能适配狭窄通道、高层设备间等无法整体搬运柜体的安装场景。

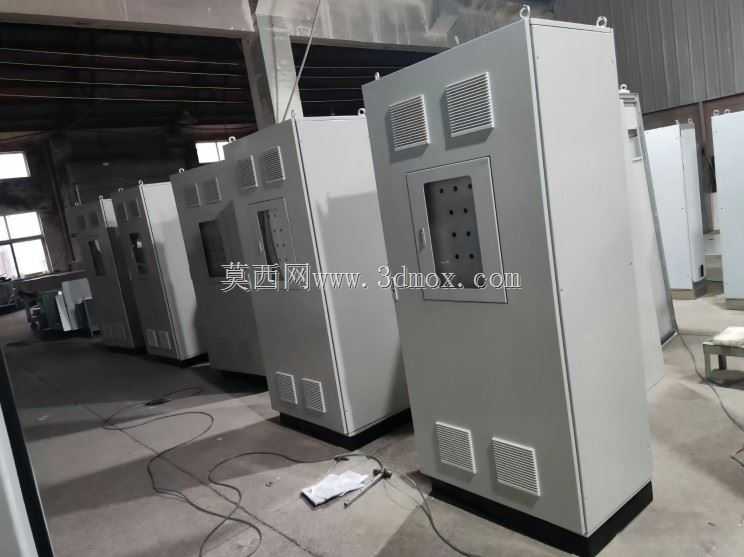

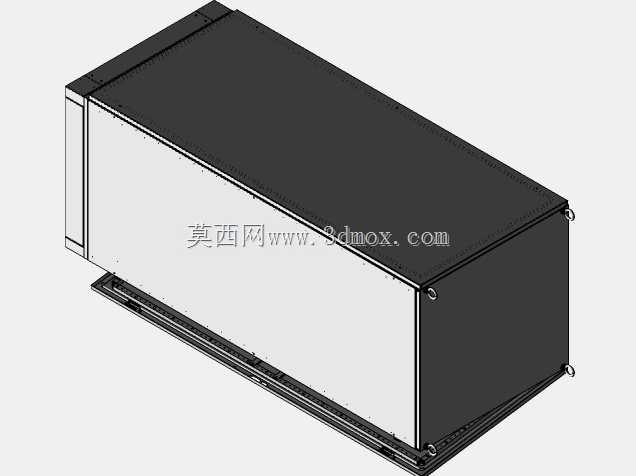

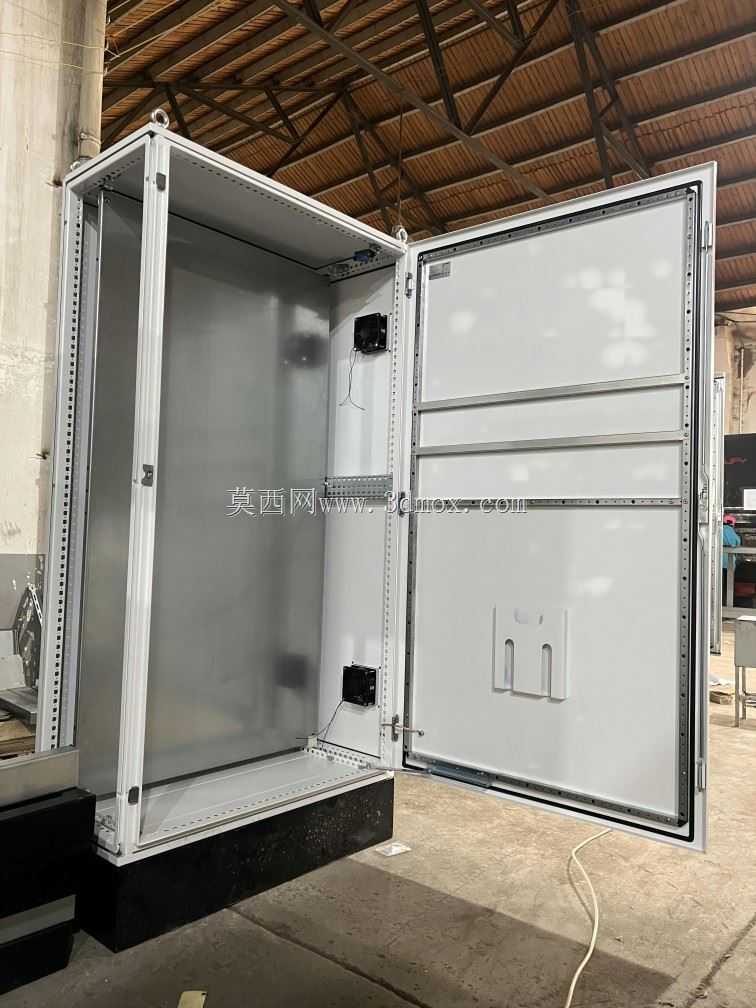

　　从结构设计逻辑来看，柜体采用九折型材作为竖向支撑立柱，立柱上预制了等间距的安装模数孔，兼容标准DIN导轨、安装板的固定需求，内部安装板可以根据元器件排布需求灵活调整深度位置，柜门采用内嵌式安装结构，配合周边的密封胶条可以达到基础的防尘防护等级，适配车间常规环境下的使用需求；柜体的顶板、底板都预留了敲落孔位，方便现场根据进出线方向开孔走电缆，不需要额外切割板材，降低现场施工的工作量。

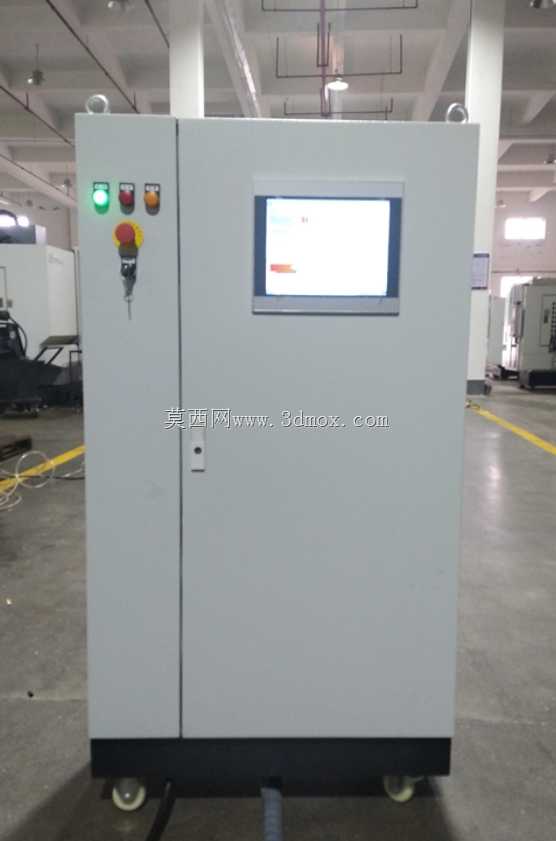

　　考虑到日常运维的需求，这款柜体采用前后双开门加侧门可拆的结构，正面主门用来安装触摸屏、操作按钮、指示灯等人机交互元件，后门可以完全打开，方便检修人员从背部接线、排查线路故障，可拆卸的侧面板则方便在多柜并排安装时，打通相邻柜体的走线通道，不需要额外在侧板上开孔。

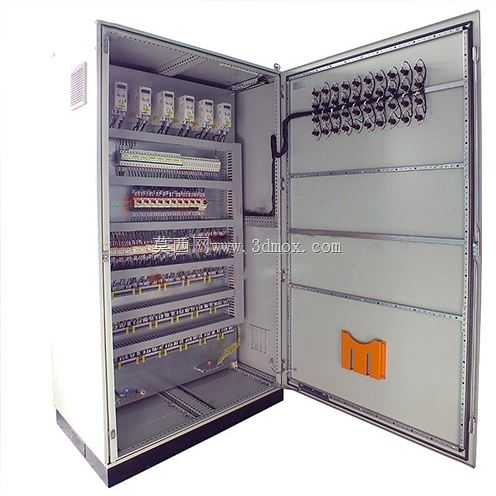

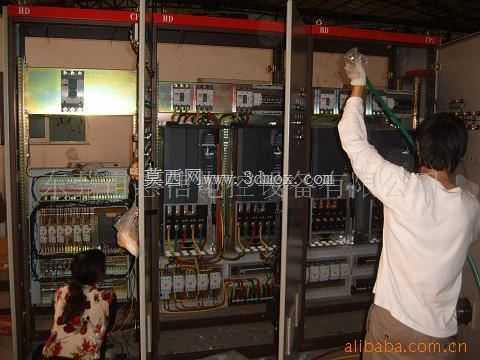

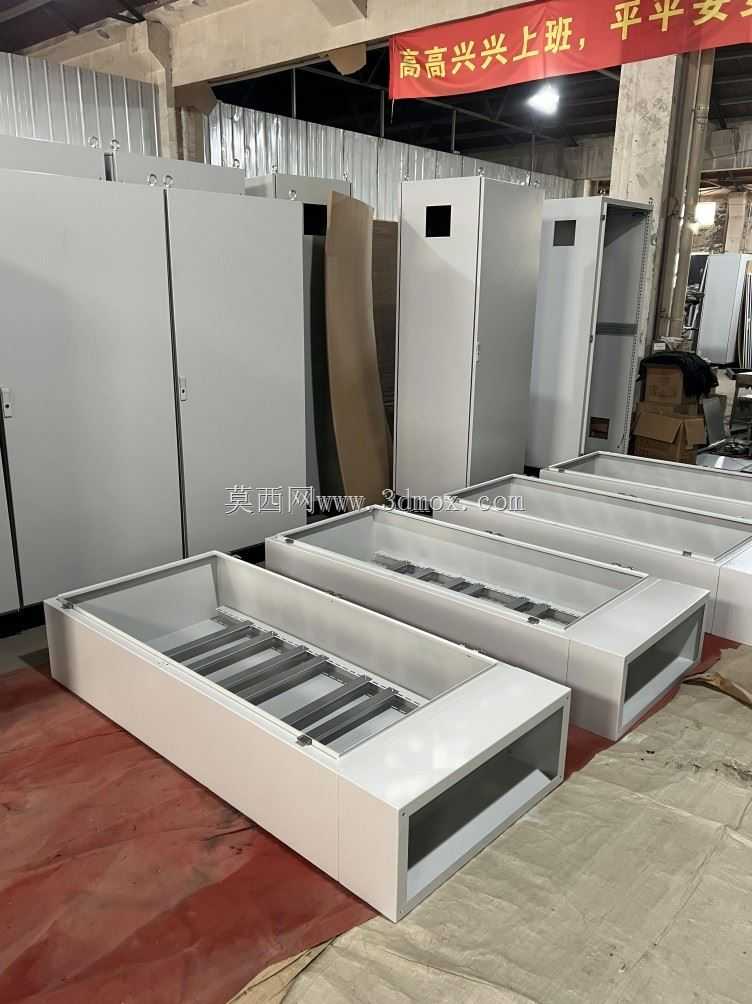

　　在安装边界上，这款柜体的安装底座预留了固定地脚的安装孔，可以直接通过膨胀螺栓固定在水泥地面，也可以搭配底座槽钢完成高架安装，柜体内部的安装空间预留了足够的走线余量，不管是布置PLC主机、IO模块、伺服驱动器、开关电源、断路器等常规工控元件，还是加装散热风扇、温控开关等辅件，都有足够的空间完成排布，不会出现元件拥挤导致的散热不畅、接线困难问题。

　　不同于定制焊接柜体的固定尺寸，这种拼装结构的板件都采用标准化冲压成型，加工精度一致性好，互换性强，后期如果需要扩容、调整柜体结构，只需要更换对应位置的板件或者加装立柱延长段即可，不需要整体更换柜体，能有效降低产线改造、设备升级时的柜体成本。日常选型时，只需要根据内部安装元件的总散热功率、安装尺寸确认柜体的具体规格，就可以快速完成结构适配，不需要从零开始做柜体的结构设计，能大幅缩短电控系统的开发周期。
