F8F熊猫舰载机主起落架收放机构

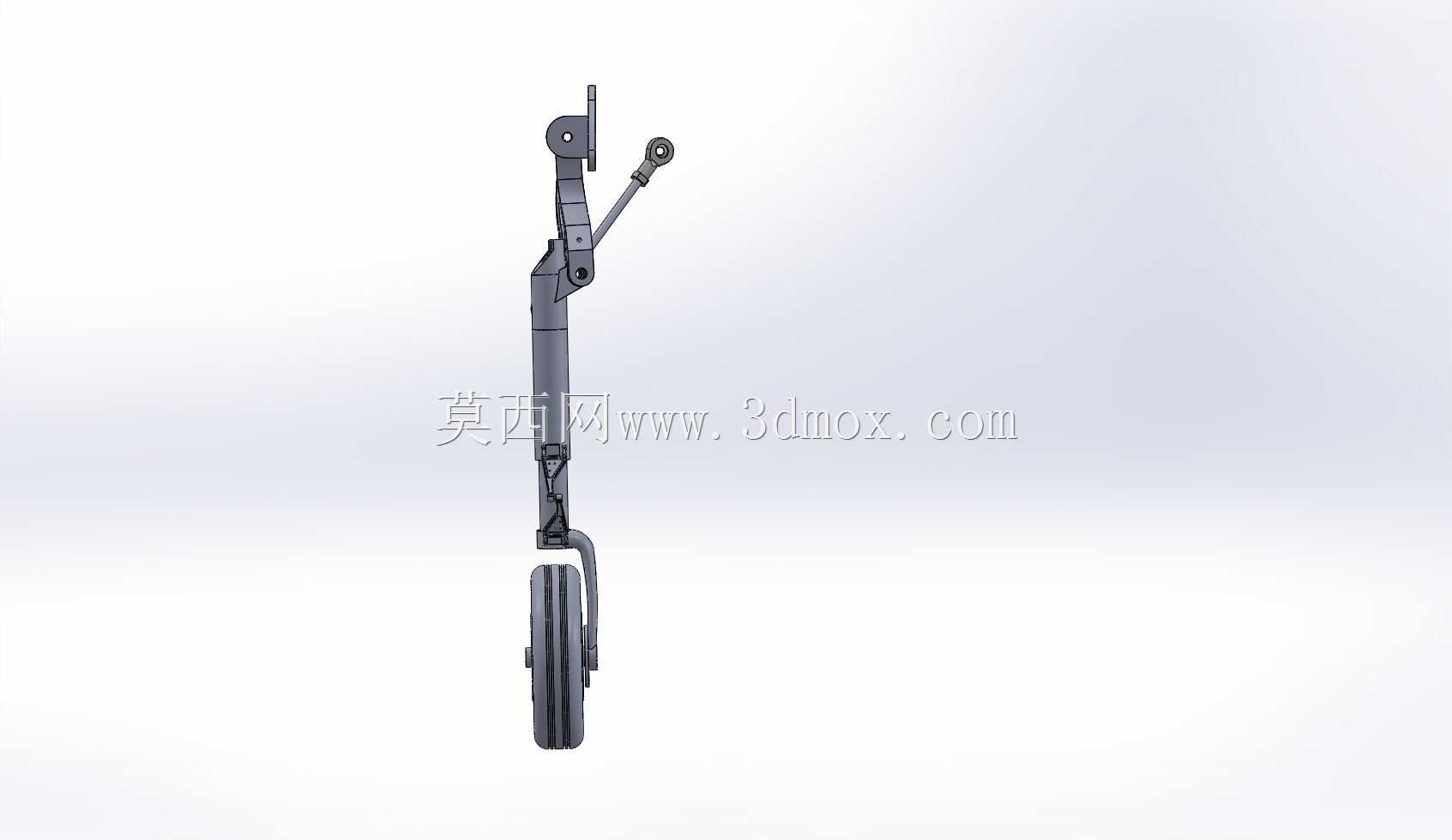

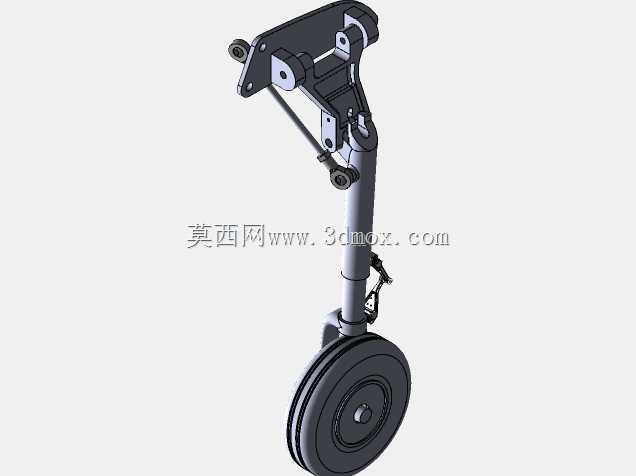

　　这套主起落架机构针对舰载螺旋桨战斗机的着舰与舰上收纳需求展开布局验证，核心要解决的是支柱在有限起落舱内的收放轨迹与空间避让问题。整机建模从机轮接地点向上逐层搭建，机轮采用单轮布局，轮缘、轮毂与刹车鼓的轮廓按实机比例还原，轮轴通过叉形接头与缓冲支柱下端铰接，支柱主体为油气缓冲构型，外筒与内活塞杆的配合段预留了缓冲行程，承受着舰冲击时的轴向压缩载荷。

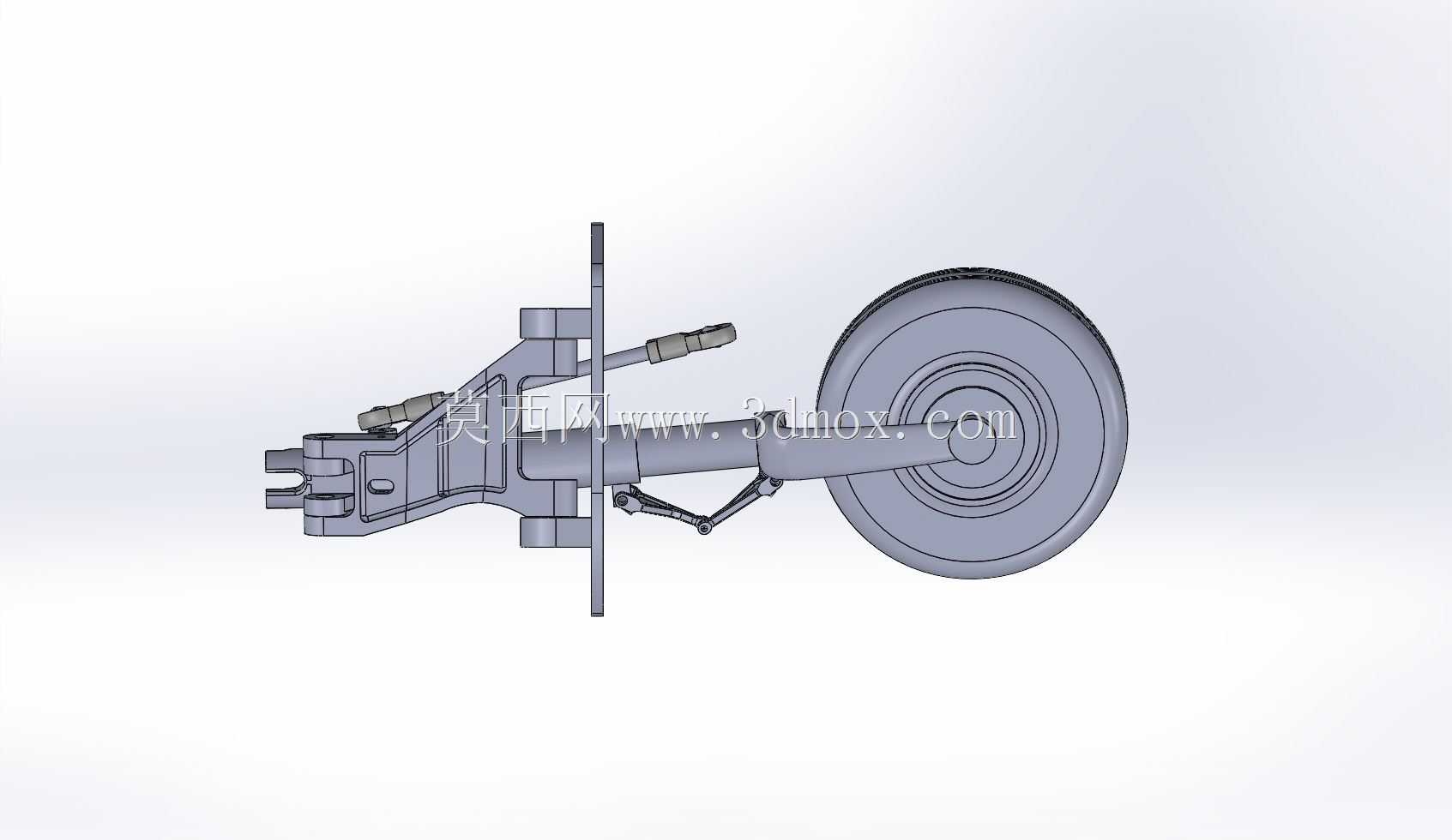

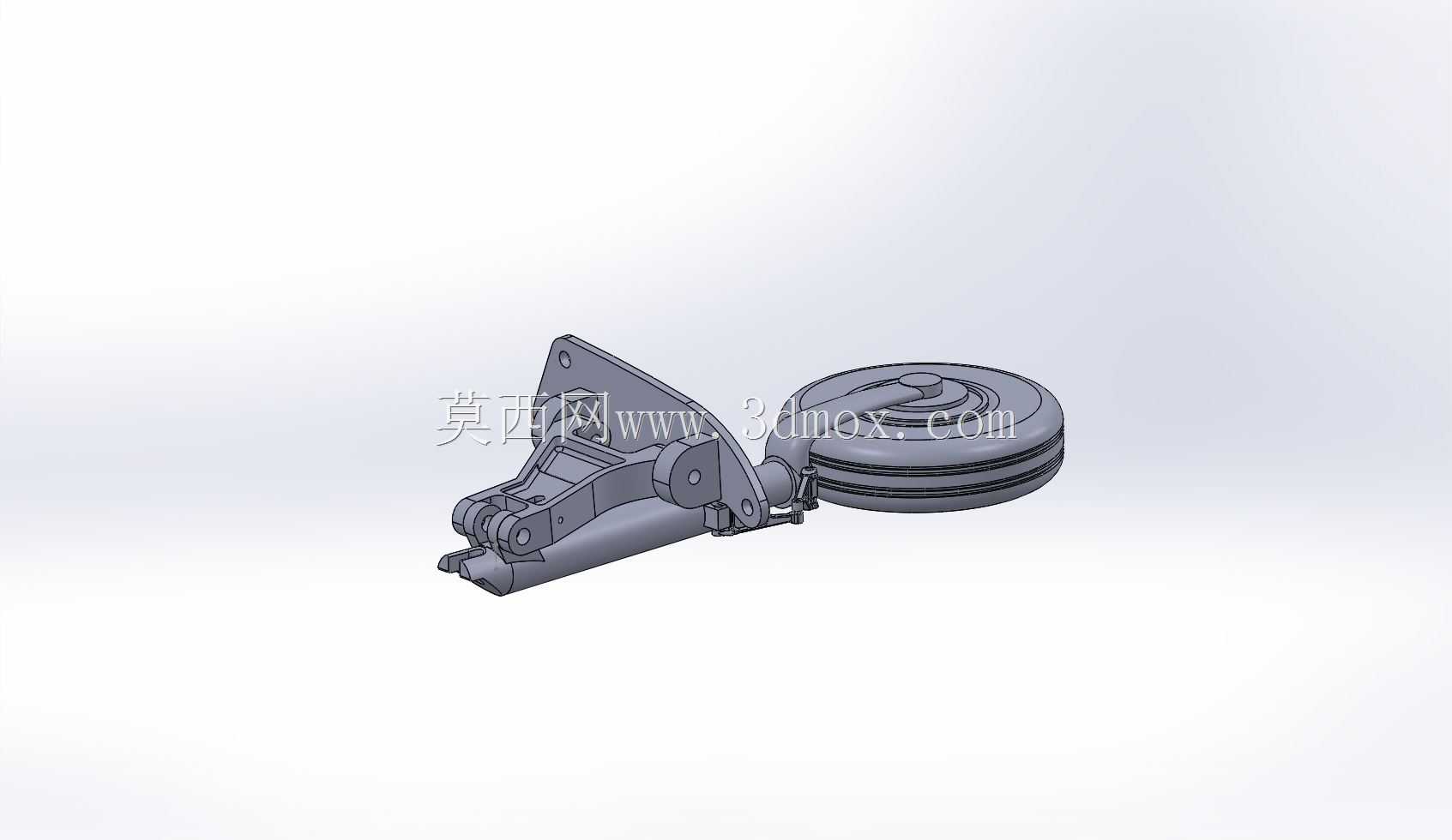

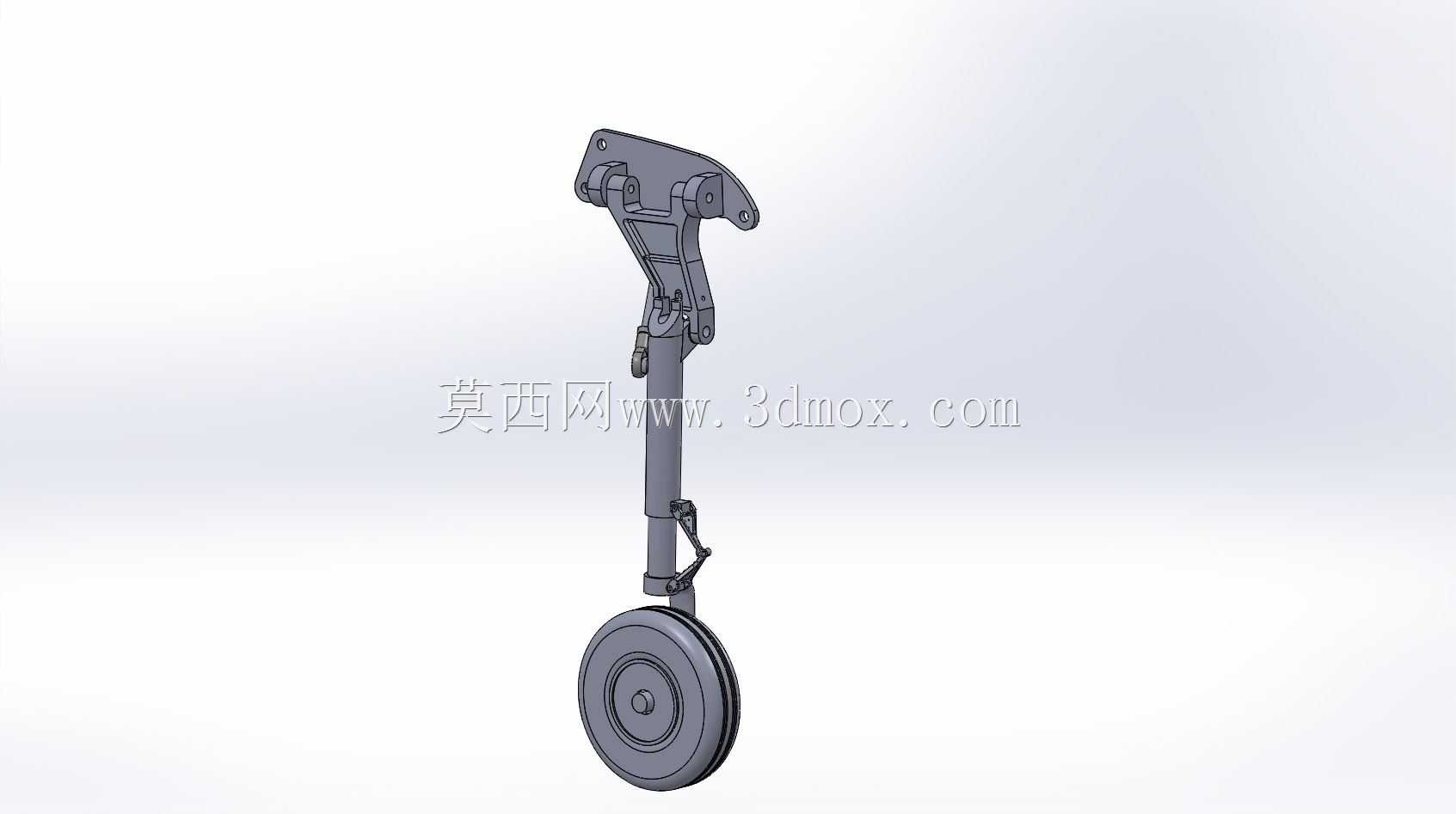

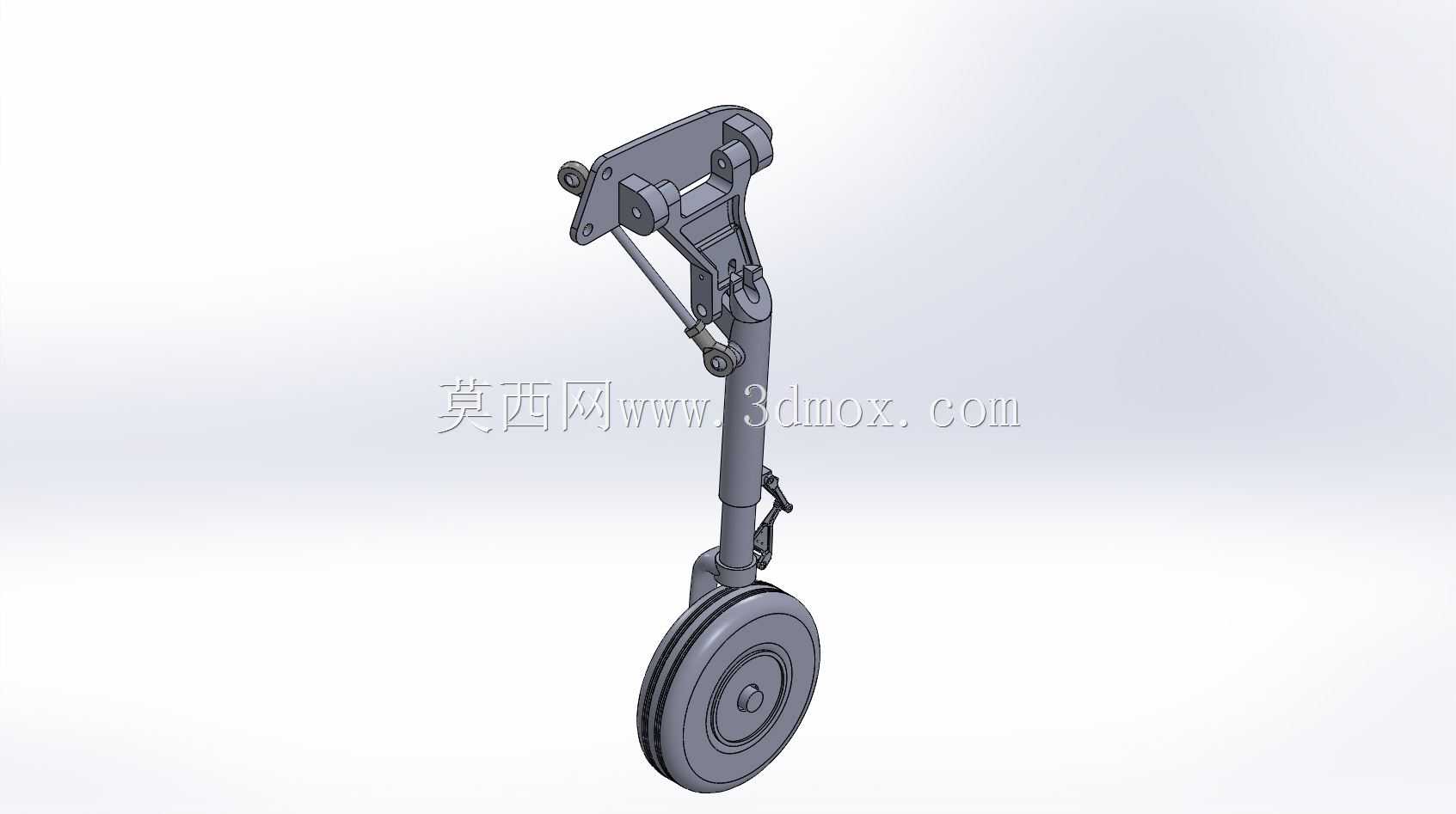

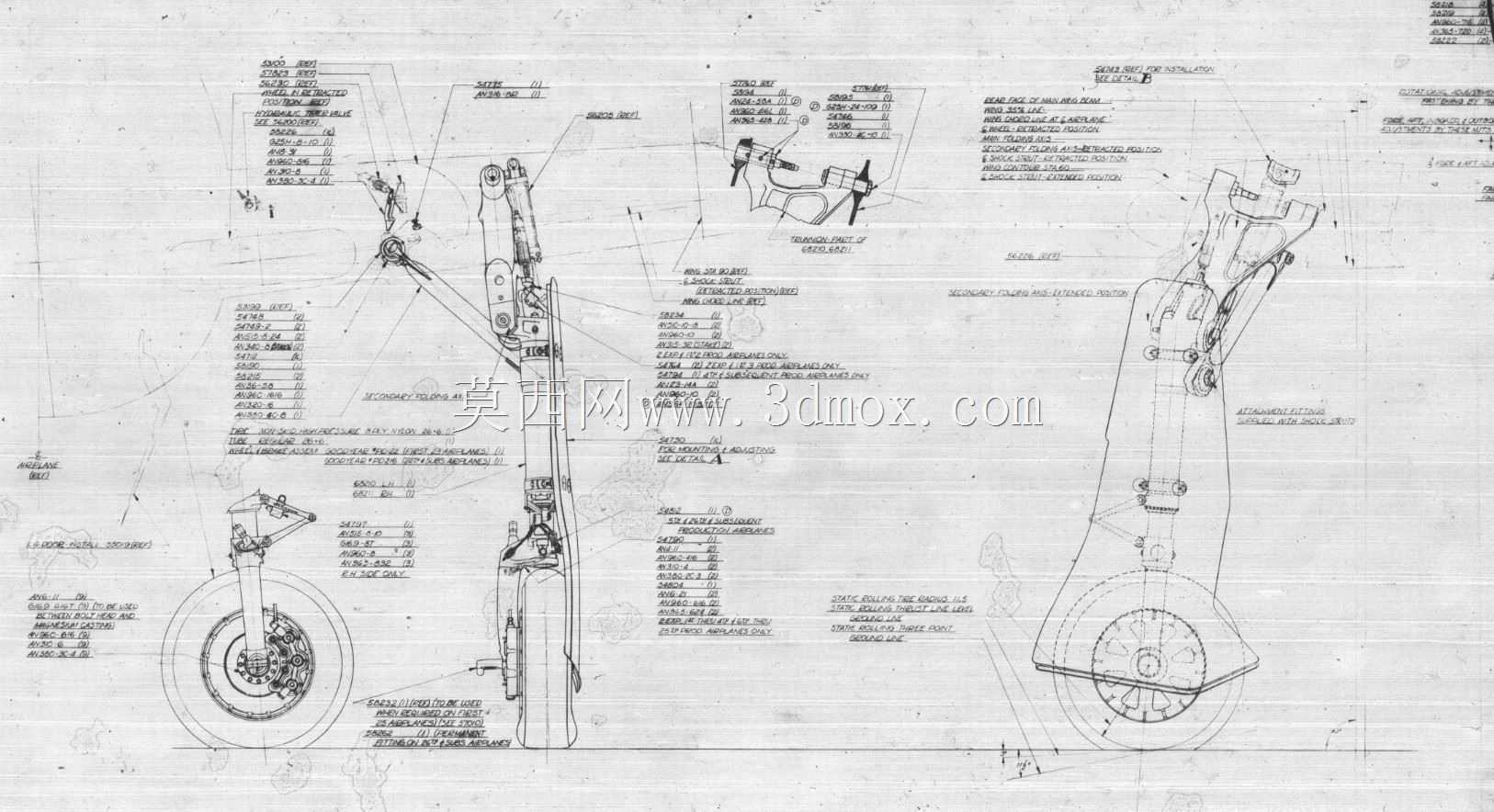

　　机构最关键的设计点在于收放运动的角度匹配，主支柱轴线相对机身基准存在约8度的预置扭转角，这个偏角并非装配误差，而是为了让起落架在收起过程中，机轮与支柱能够绕侧铰点转动后顺势向后翻转，平贴塞入机翼根部下方的狭小起落舱内，避免机轮与舱壁、翼梁发生干涉。支柱上段通过三角摇臂支座与机身加强框铰接，支座两侧的耳板孔位同轴度直接决定收放转动是否卡滞，建模时将摇臂旋转轴、作动筒铰接点与支柱铰点的相对位置反复拟合，模拟全行程收放的运动包络。

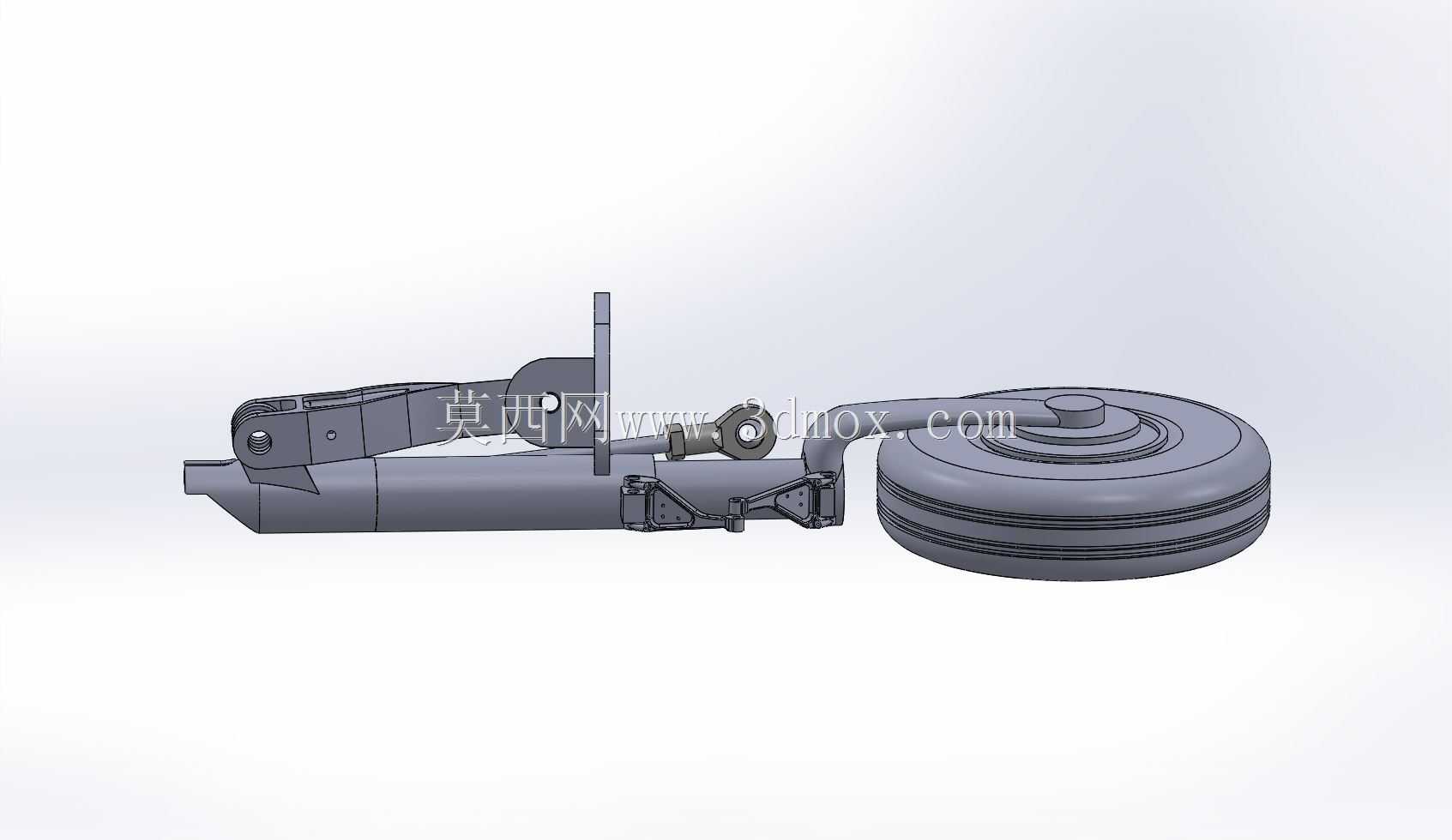

　　侧向布置的收放作动筒一端铰接在机身承力结构上，另一端连接支柱中部的联动摇臂，作动筒伸缩时驱动支柱绕主铰点摆动，同时联动的扭力臂约束机轮转向，保证收起过程中机轮姿态自动转正，贴合舱内预设的轮舱轮廓。支柱外侧还集成了舱门联动拉杆、下位锁挂钩与应急放下撑杆，起落架完全放下到位后，撑杆过死点形成刚性支撑，把着陆冲击载荷直接传递到机身主承力框，避免作动筒长期承受径向力。

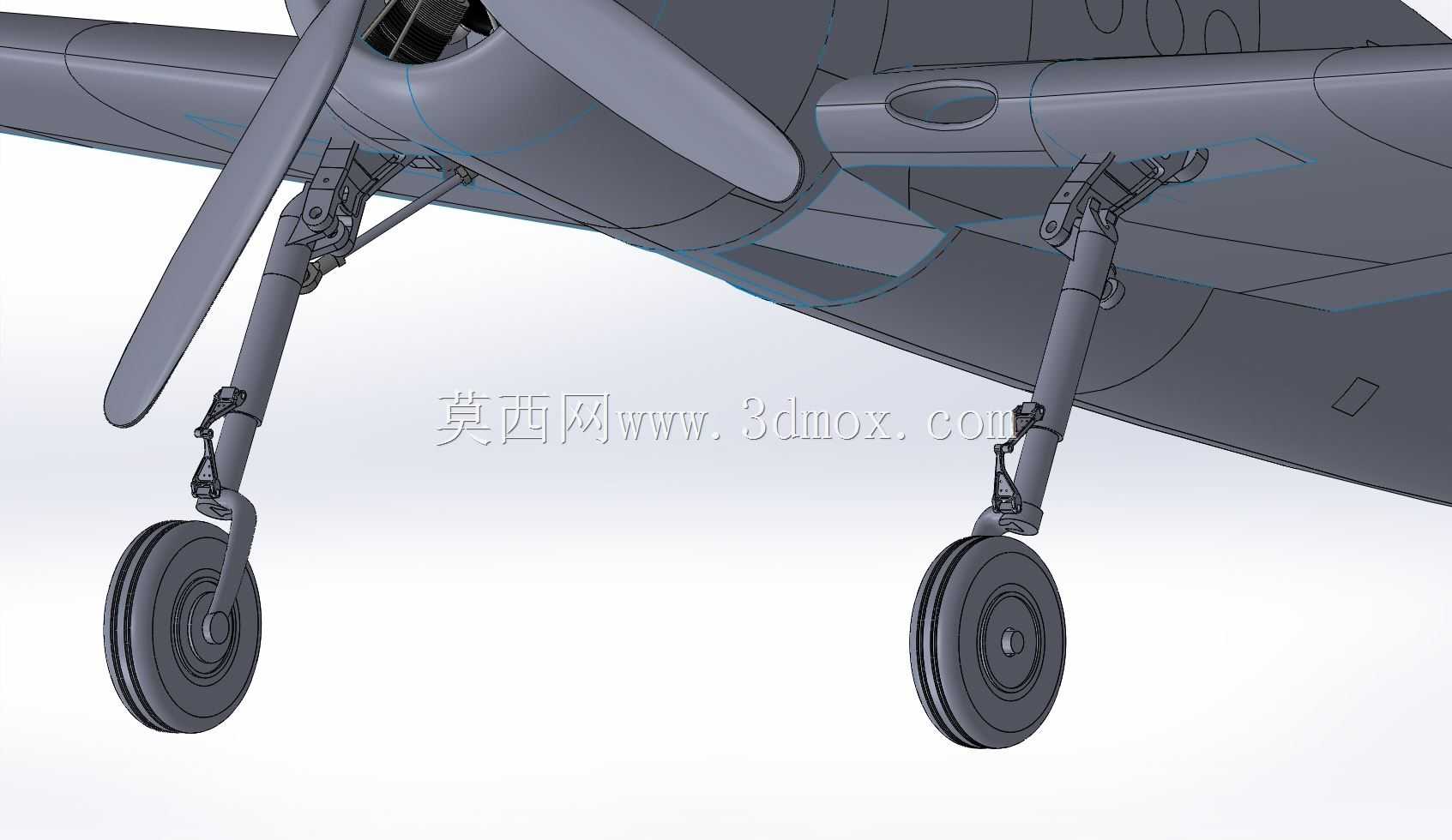

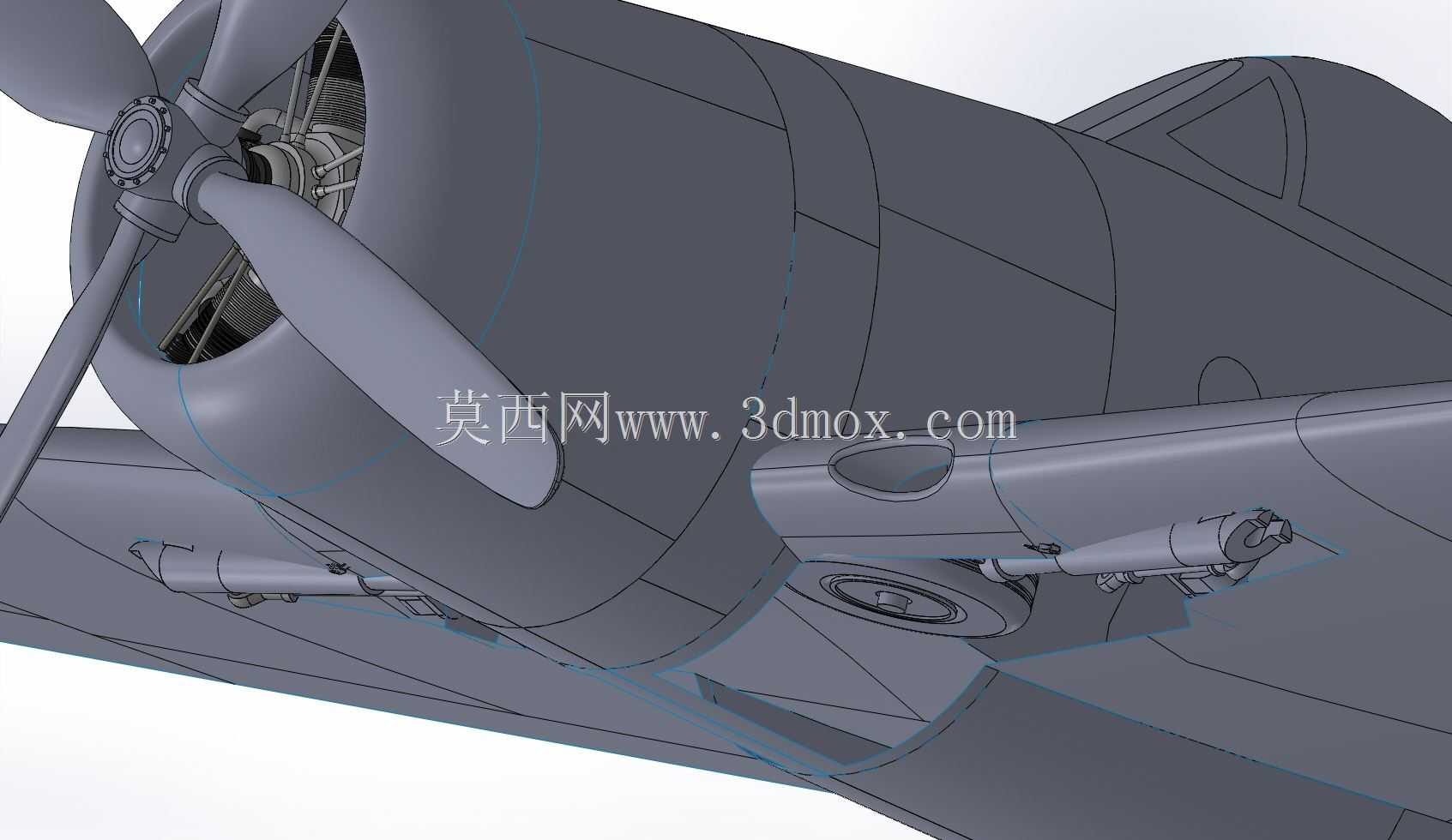

　　从安装边界来看，整套机构收起后整体轮廓完全收纳于机翼与机身交接的腹部舱段，外露部分仅为舱门贴合面，展开后主轮距、支柱高度都匹配舰载机小甲板着陆的稳定性要求，缓冲器行程预留了航母着舰的大下沉量余量。建模过程中逐段校验了转动副的间隙、收放路径上的管路与结构件间隙，把扭转角带来的支柱后缩位移量完全补偿到舱室空间设计里，可为复古舰载机起落架复原、轻型飞机起落架改装的结构设计提供完整的运动参照。
