十二米行程龙门式焊接机器人行走桁架

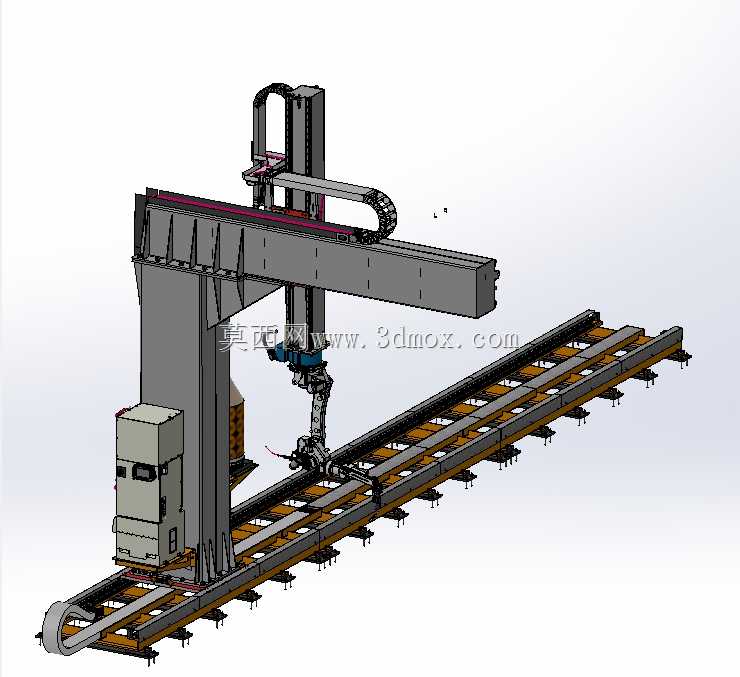

　　该套桁架式机器人行走机构主要面向长尺寸工件的自动化焊接作业场景，在重型钢结构件、工程车辆车架、大型箱体构件、轨道交通部件的生产线中，这类布局能够解决工业机器人自身臂展覆盖范围不足的问题，把焊接执行单元的作业区间沿工件长度方向大幅延伸，无需反复挪动重型工件即可完成整条长焊缝的连续焊接。整套机构采用单侧立柱支撑的悬臂龙门构型，底部铺设总长约十二米的地装式直线行走轨道，X向行程覆盖工件全长，轨道基座采用多段型钢拼接焊接后整体退火消应力的工艺思路，轨道安装面预留二次加工余量，现场部署时可通过调整垫铁找平，保证长行程下的直线度公差控制在合理区间，避免机器人行走过程中出现轨迹偏移。竖直立柱采用箱型焊接结构，

　　内部布置加强筋板抵抗悬臂端带来的倾覆弯矩，立柱顶部搭载横向延伸的横梁组件，横梁上集成第二轴直线滑台，滑台末端搭载工业机器人本体，机器人末端可适配焊枪、清枪剪丝机构以及防撞传感器，横梁侧方布置拖链槽，所有动力线缆、信号线缆、气路管线均收纳于工程拖链内，随滑台往复移动时避免管线拉扯磨损。设计阶段优先校核了悬臂工况下的结构刚性：当滑台移动至横梁最远端、机器人处于全臂展姿态时，立柱根部的弯曲变形量需控制在焊接工艺允许的范围内，因此立柱与横梁的连接位置采用大尺寸法兰面配合高强度螺栓锁紧，结合定位销承受剪切载荷，避免长期往复运动后连接位置出现间隙。地轨的滑块组件采用重载型直线导轨配合齿轮齿条传动，相比同步带传动更适合长行程、大负载的工况，

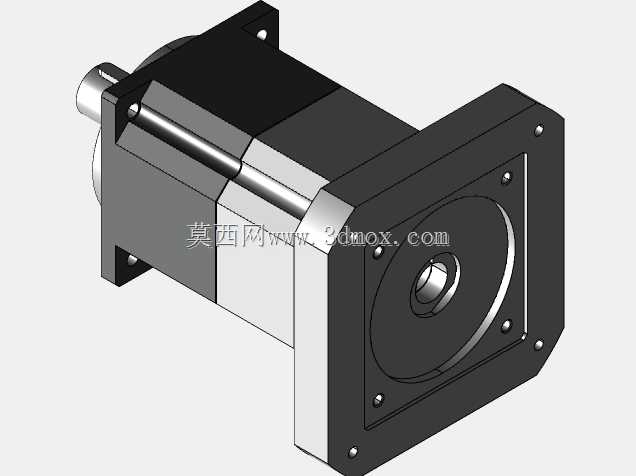

　　齿条分段拼接后在安装时逐段校验齿侧间隙，驱动端配置伺服电机搭配精密减速机，保证行走位置重复精度满足机器人离线编程的轨迹要求。现场安装边界方面，地轨通过多组地脚螺栓与混凝土地面固定，地面需预留足够的承重厚度，设备侧向需要预留维护通道，方便操作人员定期检查导轨润滑、齿条磨损情况以及拖链内管线状态；竖直方向的高度尺寸可根据待焊工件的最大高度调整立柱规格，横向滑台的行程则对应工件的宽度方向覆盖需求，整套机构可与变位机、滚轮架等周边辅机联动，实现复杂相贯线、长直焊缝的全自动焊接，减少人工在高危焊接工位的作业时长，同时统一焊接参数后大幅提升长焊缝的成型一致性。
