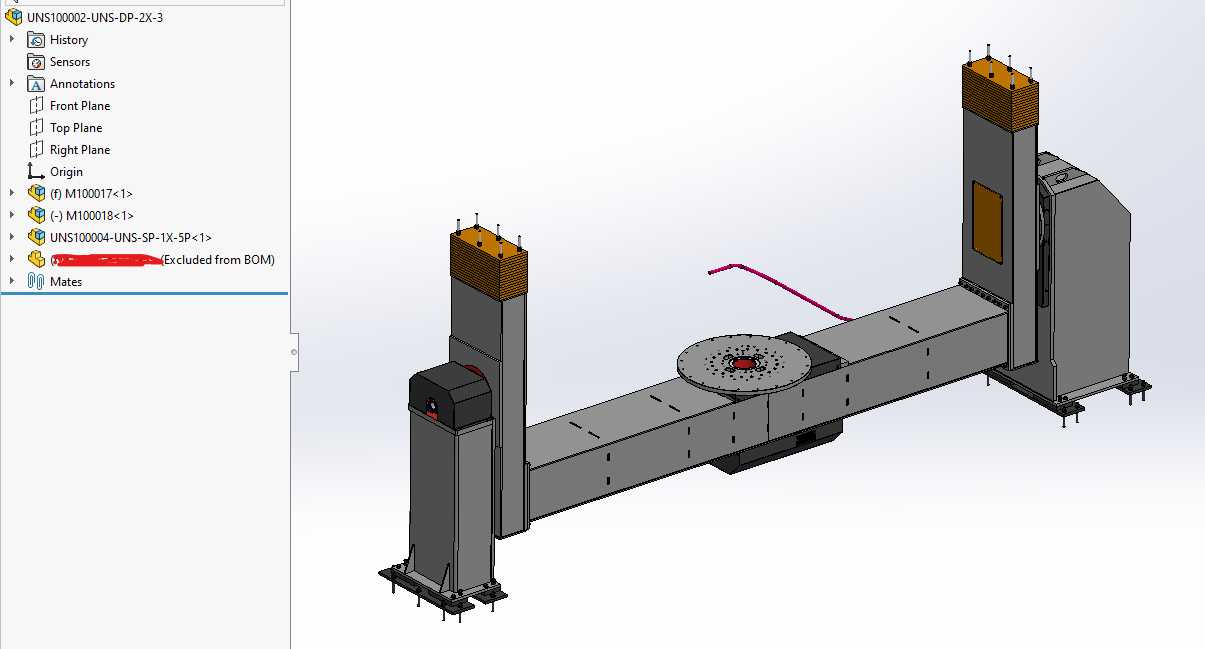

三吨级装载下降中心定位工装结构

　　整套系统采用双立柱加中间回转横梁的布局结构，一侧配置五吨容量的旋转轴头架与配套尾架，负责提供工件的回转自由度，可带动装夹完成的工件沿水平轴线做360度连续回转，满足环缝焊接、多面装配时的工位切换需求，回转支承采用大直径交叉滚子结构，可承受重载下的倾覆力矩，避免回转过程中出现抖动或窜动；另一侧配置三吨容量的倾斜轴组，可带动横梁沿水平铰接轴做一定角度的俯仰倾斜，将工件调整至最佳作业角度，方便操作人员或自动化设备接触到工件的内腔、仰焊位置等难加工区域，倾斜轴采用液压锁紧结构，角度调整到位后可实现无间隙锁止，避免加工过程中出现角度滑移。这套定位工装主要面向重型工件的焊接、装配作业场景，在工程机械结构件、重型箱体类零件的加工工序中，承担工件姿态调整与精准对位的核心作用，解决大吨位工件在工序流转中重复定位精度差、姿态调整难度大的痛点，适配车间内批量重型构件的加工作业需求，可直接对接焊接机器人、自动化装配线的工位节拍，减少人工吊装对位的辅助工时。

　　中间的回转工作盘采用带定位销孔的法兰式结构，盘面均布T型槽，可配合不同规格的夹具适配多种外形的工件装夹，盘面中心设置基准定位孔，可与工件的工艺基准孔配合实现快速找正，减少装夹时的找正时间；双立柱采用箱型焊接结构，内部布置加强筋提升整体刚性，立柱底部设置带地脚螺栓孔的安装底板，可通过化学锚栓或膨胀螺栓固定在车间混凝土地基上，安装时需保证两立柱的导轨面平行度、同轴度满足设计公差要求，避免横梁运行时出现卡滞或偏载。

　　设计过程中优先考虑重载下的结构刚性，所有受力焊缝均采用全焊透结构，关键受力部位的板材选用低合金高强度结构钢，减少满载工况下的结构变形；走线采用拖链内置布局，动力线缆、信号线缆全部沿立柱内侧与横梁底部的拖链布置，避免工件回转、倾斜过程中出现线缆拉扯或磨损，设备外侧设置安全防护盖板，将传动部件、线缆全部封闭在结构内部，减少车间焊渣、粉尘对传动部件的侵蚀，延长设备维护周期。

　　安装边界方面，双立柱的中心距需根据配套工件的最大长度预留足够的装夹空间，立柱高度需满足工件倾斜到最大角度时，工件最低点距离地面留有足够的安全距离，避免工件与地面或周边设备发生碰撞；设备周边需预留至少一米的操作维护空间，方便日常对回转支承、倾斜轴铰接点的润滑保养，以及易损件的更换作业。整套结构的受力路径经过反复优化，工件装夹后的载荷通过中间回转盘传递到横梁结构，再分别传递到两侧的头架尾架与倾斜轴组，最终通过立柱底板均匀传递到地基，避免局部应力集中导致的结构失效，所有转动副均配置可调间隙的轴承结构，长期使用出现磨损后可通过调整压盖间隙恢复传动精度，无需整体更换部件。
