树莓派高清CS卡口工业相机结构

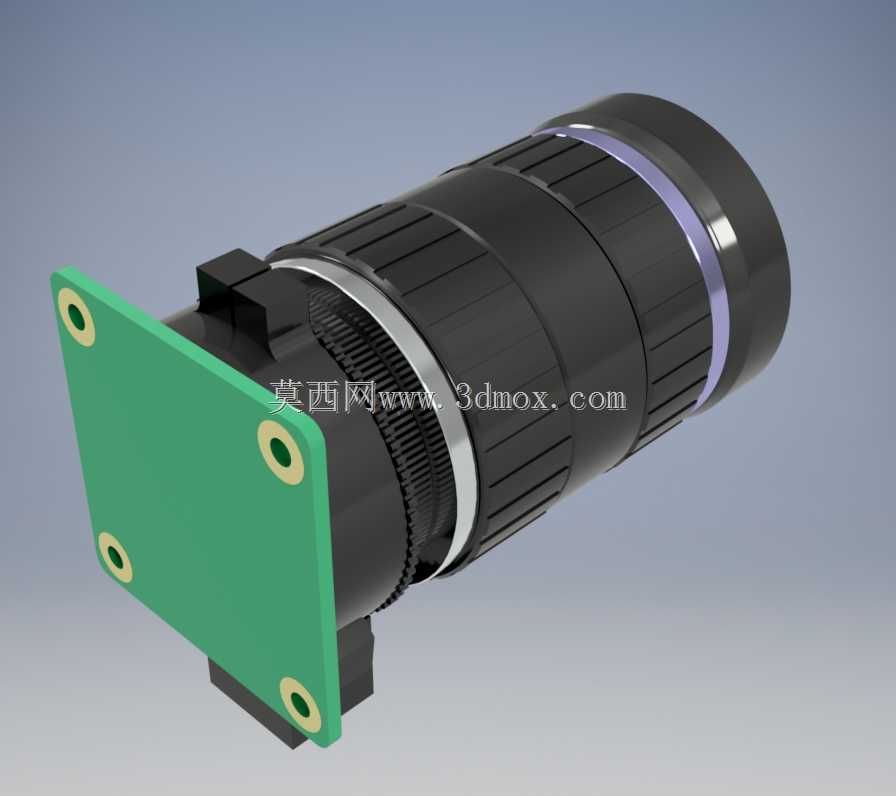

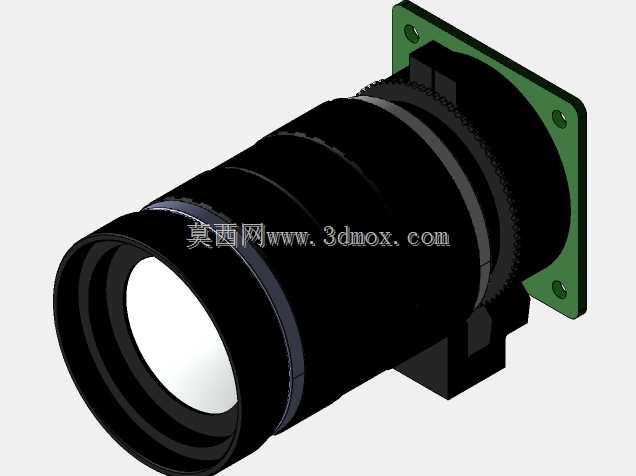

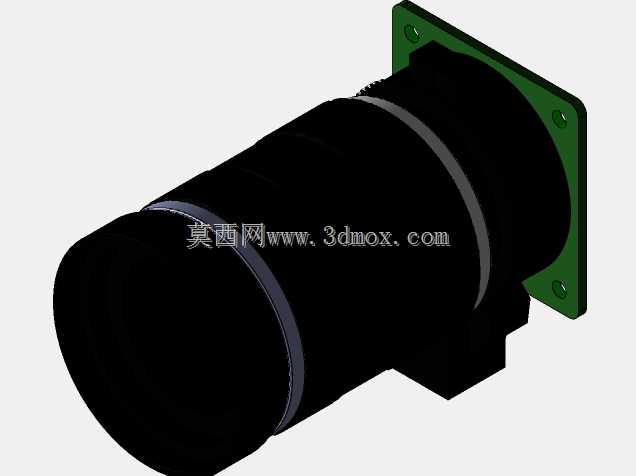

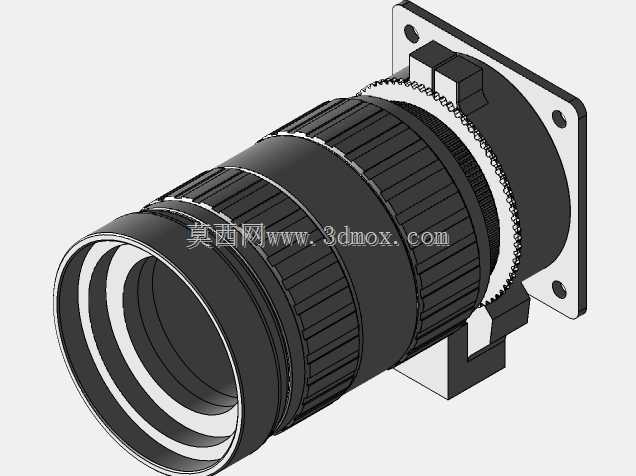

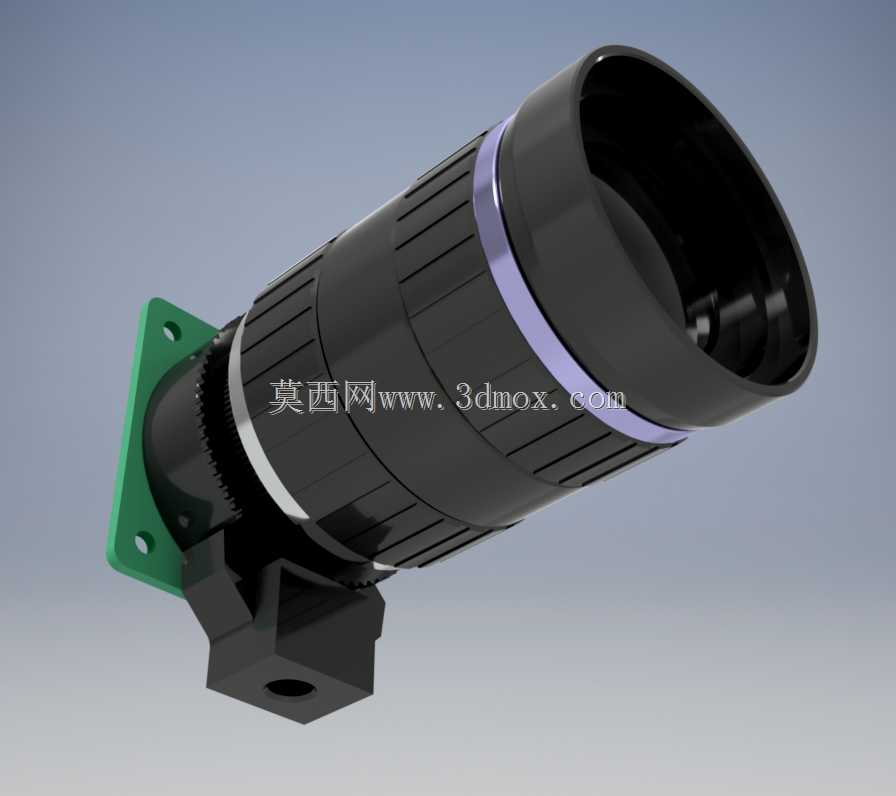

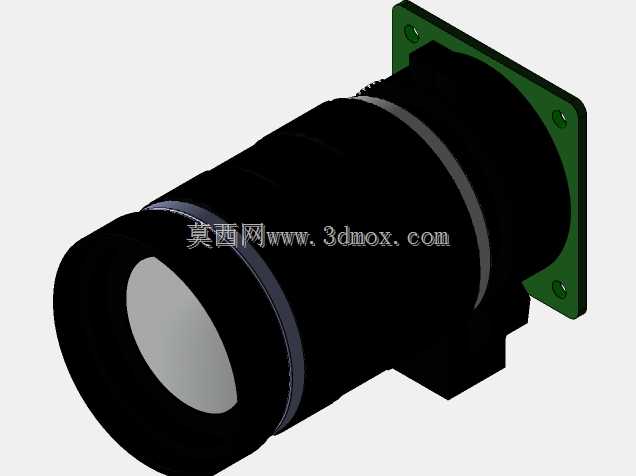

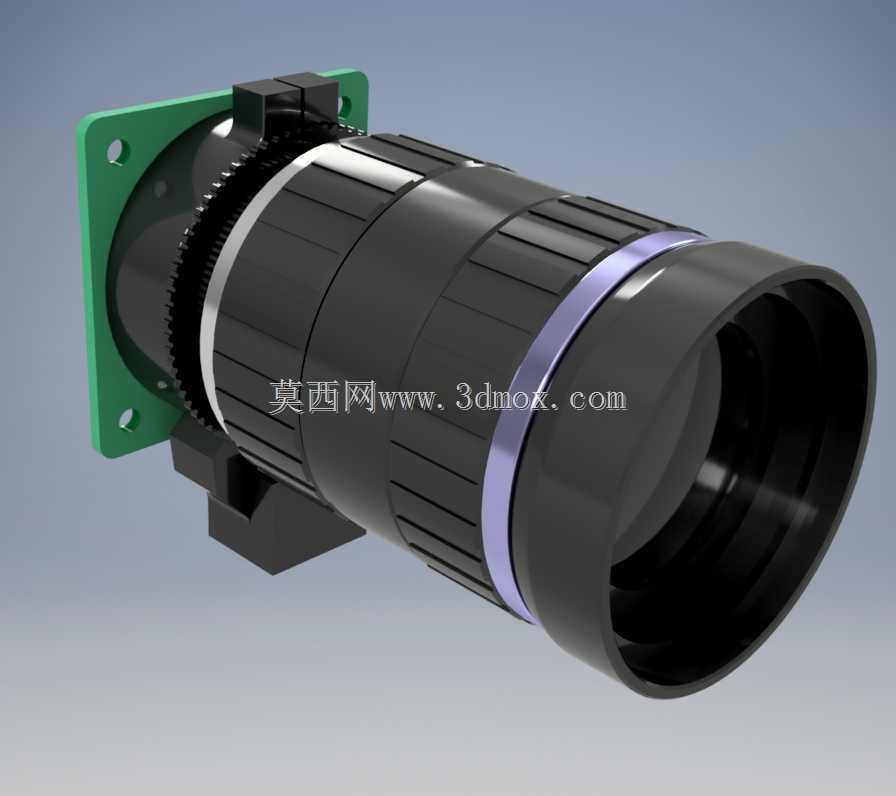

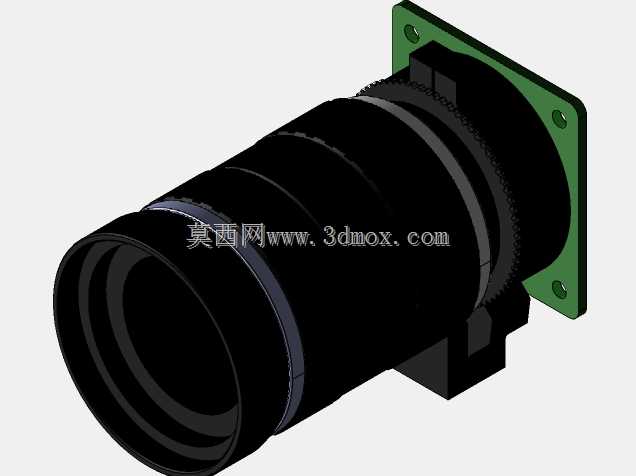

　　这套结构围绕小型嵌入式视觉采集场景展开，主体由后端图像采集板、安装法兰、镜筒连接段和前端CS卡口镜头组成，适合在设备状态监测、实验室图像采集、教学验证、小型自动化工位视觉引导等场合进行空间校核。镜头部分采用多段圆筒叠加的外形，表面设置防滑滚花和分段环槽，既对应实际调焦环、光圈环的操作区域，也让模型在装配评审中能够清楚区分握持旋转部位与固定连接部位。前端大口径镜筒保留了镜片安装空间，紫色环带用于标识镜头接口或装饰分界，后端黑色齿状结构表现调焦传动及限位区域。

　　建模时重点处理的是相机本体与镜头之间的安装边界。后端绿色方形法兰代表树莓派相机板或转接支架的固定面，四个角部预留安装孔，可与钣金支架、3D打印支座或设备面板贴合；法兰下方的小凸台用于限制板卡姿态，避免装配时镜头轴线与安装基准偏斜。镜筒轴线需要与图像传感器中心保持同轴，因此连接段、卡口台阶和法兰孔位均按同一基准布置，方便在整机布局中检查视野方向、维护空间和线缆走向。

　　从实际用途看，这类相机并不需要在方案阶段还原全部内部光学元件，模型保留传感器板的代表性外形和镜头外部包络即可。玻璃镜片以独立透明件表达，主要服务于渲染和剖面展示，能够提示入光方向与镜头深度，但结构评审时仍应关注外轮廓干涉：镜头前方需预留工作距离，侧面调焦环周围要保留手指或工具旋转空间，后端板卡位置要留出排线弯折半径。

　　外形上，相机整体呈长筒悬臂状态，安装法兰位于尾部，重心偏向镜头一侧。若用于振动设备或移动平台，支架不能只依赖薄板四角固定，应在法兰背面增加支撑面或在镜筒下方设置托持结构。模型中的方形安装板、阶梯镜筒、环形装饰条和前端遮光罩均按可见特征建立，尺寸精度偏向包络校核，适用于机柜开孔、镜头避让、视觉工位布置以及嵌入式硬件展示。对于结构设计人员，该模型可直接作为数码成像部件的占位参考；对于选型人员，则能直观判断CS镜头长度、法兰安装孔距和相机前方维护区域之间的关系。
