卧式一马力交流感应电动机结构

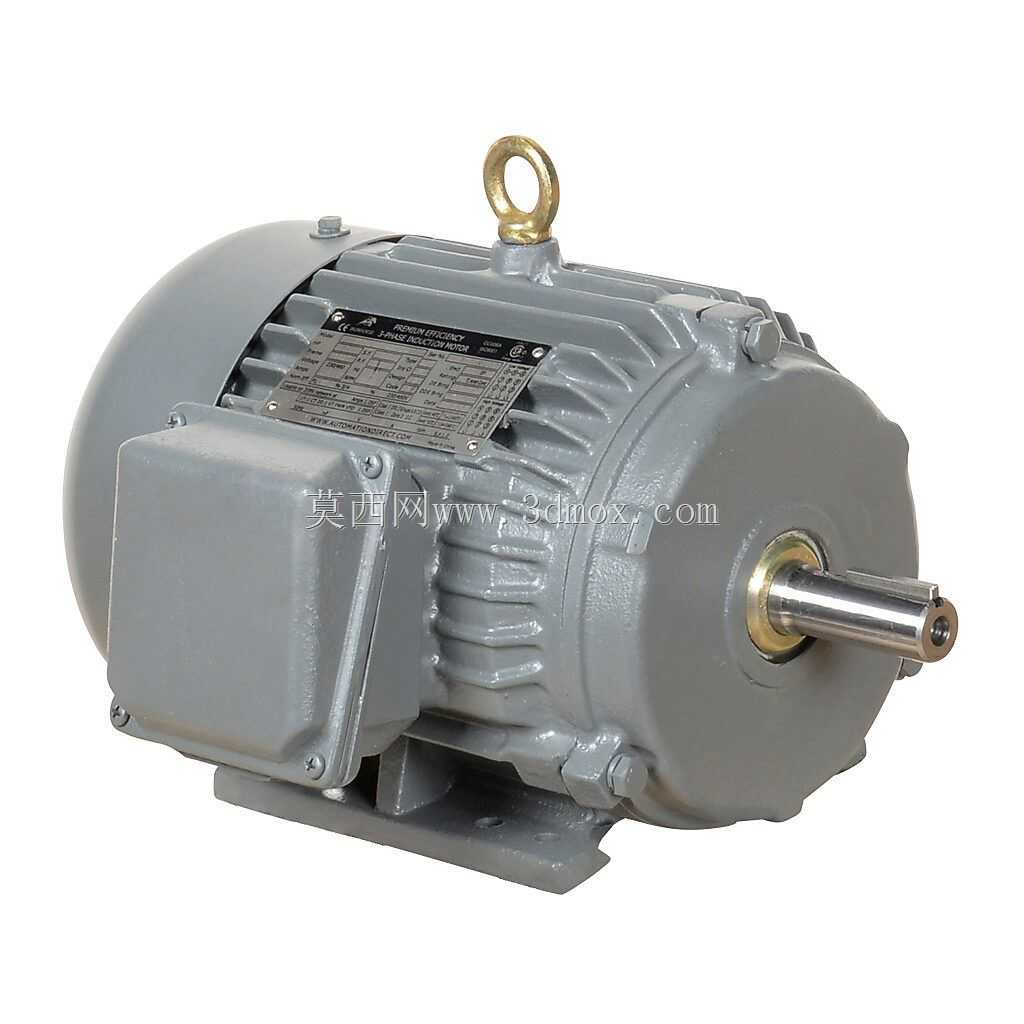

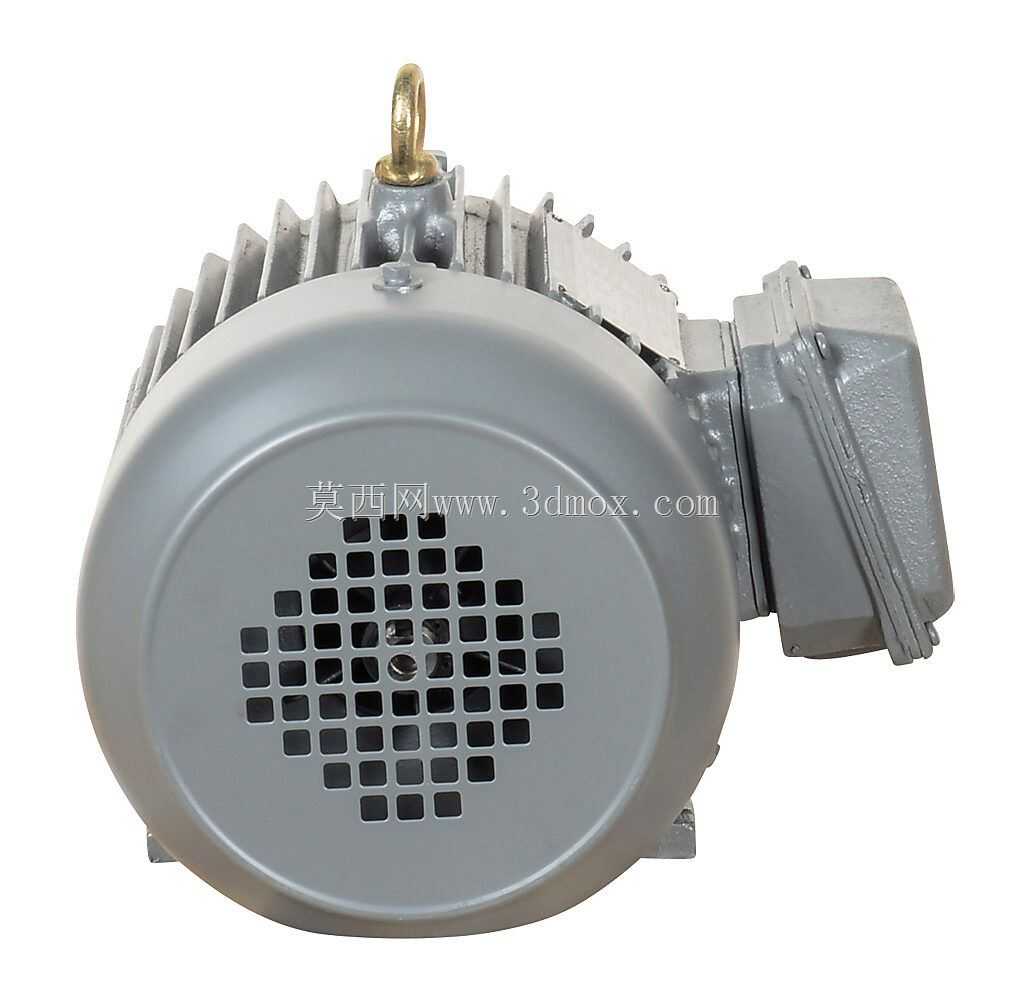

　　该模型呈现的是一台卧式安装的小型交流感应电动机，功率等级对应一马力，常用于普通机床辅机、小型输送装置、风机泵类负载以及自动化设备中的持续旋转动力输出。整机采用铸铁机座与底脚承托结构，前端伸出圆柱轴，后端封闭风罩区域保留散热筋布局，接线盒位于机座侧上方，吊环布置在顶部，整体形态符合车间设备中常见的封闭式三相电机布置方式。

　　从实际选型角度看，这类电机的核心价值不在于复杂外观，而在于安装边界、轴伸配合、接线空间和维护余量是否能够准确落入设备框架。模型中底脚为横向支撑结构，底脚平面承担整机重量并通过螺栓固定到机架或滑台；设计配套设备时，需要先确认底脚孔距、底脚厚度、机座中心高以及轴中心线到安装面的高度，再反推联轴器、带轮或链轮的位置。若轴中心高度偏差过大，即使电机外形接近，也会造成传动件偏心、皮带张紧不均或联轴器附加弯矩。

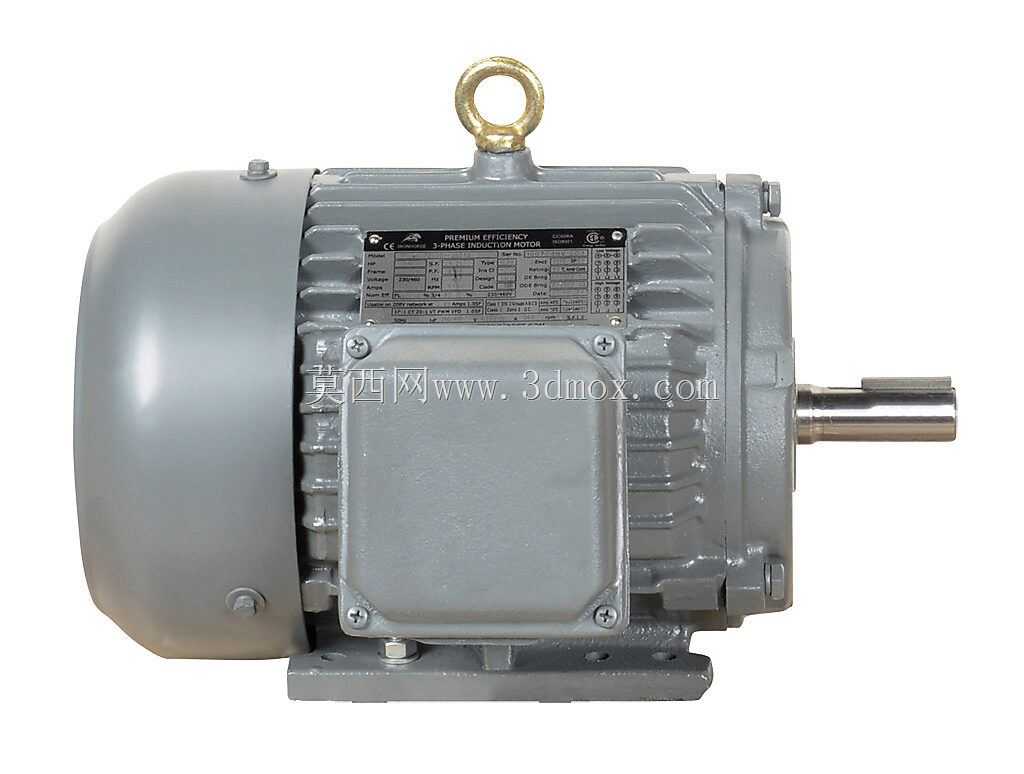

　　轴伸部分采用直轴输出，端部可见键连接与锁紧结构的表达，适合通过联轴器连接减速器、泵体或机床传动箱，也可通过带轮向远端机构传递扭矩。工程布置时不能只看轴径，还需校核轴伸长度与负载轮毂宽度的匹配：轮毂过短会使键连接接触面积不足，过长则可能干涉端盖或轴承位。电机前端盖与轴承室形成支撑，后端盖配合内部轴承承担转子径向载荷；当外部存在皮带拉力时，应尽量让拉力方向落在底脚承载能力较强的区域，避免悬臂载荷长期作用于轴端。

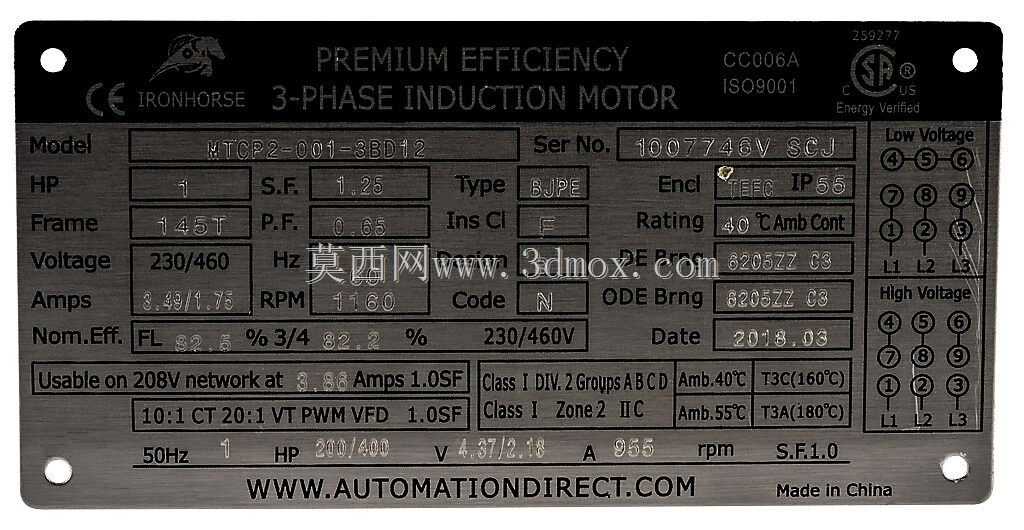

　　机座外圆分布多道轴向散热筋，这是封闭式自扇冷电机的典型特征。运转时内部转子带动风扇形成气流，沿散热筋表面带走热量；三维布局中若周边机架、护罩或管线紧贴散热筋，会明显削弱冷却效果。接线盒做成独立盒体并带有安装螺钉，侧面留出电缆引入方向，用于容纳端子排和接线空间。设备建模时应在接线盒周围保留开盖、走线和弯曲半径，不能把线槽或横梁压在盒盖上方。顶部吊环说明整机虽属小功率，但在装配或检修时仍需考虑起吊姿态，吊点附近不宜布置易碰撞构件。

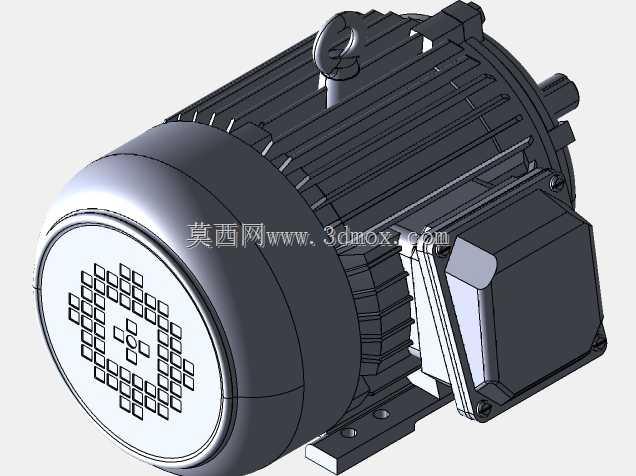

　　外形设计上，圆筒形定子机座兼顾加工工艺和结构刚度，端盖通过止口与机座同轴定位，保证转子与定子之间的均匀气隙。底脚与机座连成稳定支撑，能够抑制启动瞬间的扭矩反作用。模型把铭牌区域、接线盒盖、端盖螺栓、吊环、轴伸键槽和底脚安装面均作了实体化表达，适合用于设备总装干涉检查、电机占位布局、维护空间校核以及传动方案演示。

　　在生产线场景中，这类电机可安装于机床冷却系统、小型输送带、食品包装辅机、木工机械、农业加工设备或台架式试验装置。建模时应把电机作为带热边界和安装边界的动力部件处理：前端留出联轴器拆装距离，下方保证底脚螺栓放入空间，侧上方保留接线盒开启角度，后端保留风罩进风通道。这样完成的三维总装不仅外观完整，也能真实反映现场安装、接线、对中和维护时的空间需求。
