移动式液压管材弯管加工设备

　　该设备面向现场管路预制、维修车间以及中小批量金属管材弯曲作业，主要处理壁厚不超过3mm、外径至1.5英寸左右的圆管。整机采用移动式机架思路，底部配置带刹车脚轮，作业时可锁定位置，转场时又能直接推入安装现场，适合管道维修、护栏制作、小型钢结构件加工和设备配套管路弯制等场景。

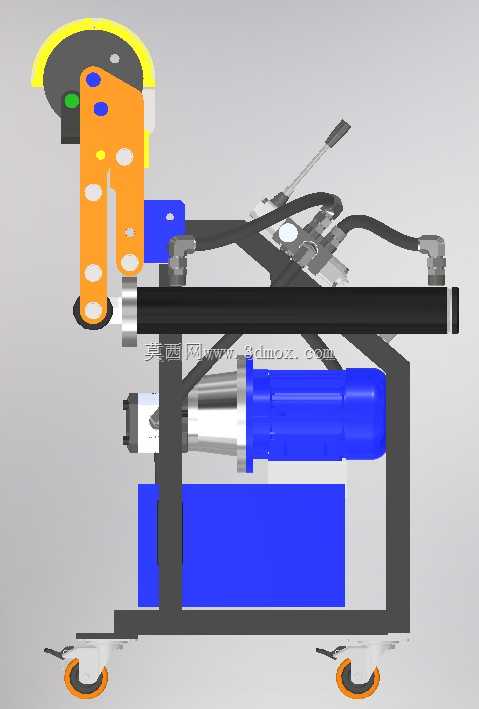

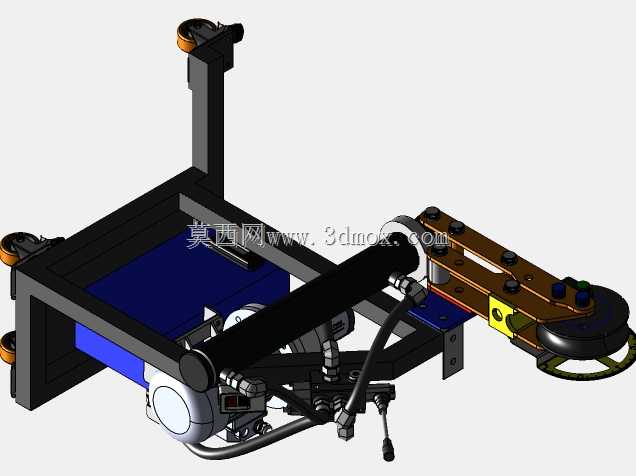

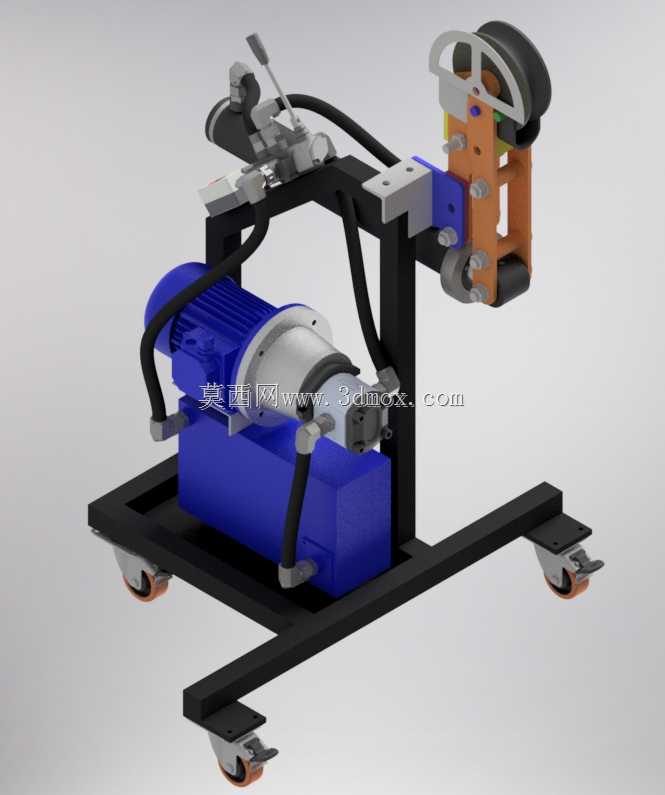

　　结构上，设备将液压动力单元、执行油缸、弯管模座、导向夹紧机构和操作手柄集成在同一框架内。下部蓝色箱体为液压站安装区域，电机与泵组横向布置，既降低整机重心，也便于油箱、油路和检修空间集中安排。黑色框架承担主要载荷，立柱与横梁形成稳定的受力闭环，弯管时油缸推力通过模具传递到管材，机架需承受较大的反力，因此支腿外扩并在底部形成较宽支撑边界，以减少弯曲过程中的倾覆和晃动。

　　弯管执行端位于机架上部，包含弯管盘、夹紧块、导向滚轮或靠模组件。不同直径管材可更换相应矩阵模具，模具型面需与管材外径匹配，避免弯曲时出现扁管、褶皱或外壁划伤。操作侧设置手动控制阀和操纵杆，人员可控制油缸进给、停止与回程，便于在弯曲角度接近目标值时微调。上部角度指示结构用于辅助判断弯曲弧度，配合定位挡块可提高重复弯管的一致性。

　　油路设计采用高压软管连接动力站与执行油缸，管路走向沿机架边缘固定，既避让运动部件，也减少踩踏和拉扯风险。油缸安装点、铰接销和模具座均按频繁受载工况考虑，关键连接位置应保留拆装空间，方便更换密封件、销轴和模具。设备外形属于紧凑型移动工装，长宽边界由底架和脚轮决定，高度方向集中在弯管执行头；布置三维结构时需重点校核脚轮安装间距、油缸行程极限、模具回转半径以及人工操作手柄的可达范围。

　　从建模角度看，该装置适合作为液压工装设计案例：一方面可以检查焊接机架、动力单元、滚轮、模具、夹紧机构之间的空间干涉；另一方面可用于评估现场作业动线，明确管材送料方向、人员站位和设备停放区域。实际使用中，弯曲力随管材材质、壁厚、弯曲半径和模具状态变化，选型时不能只关注最大管径，还应核对模具规格、油缸推力、机架刚度以及弯管后圆度要求。
