重载液压抓斗夹持作业机构

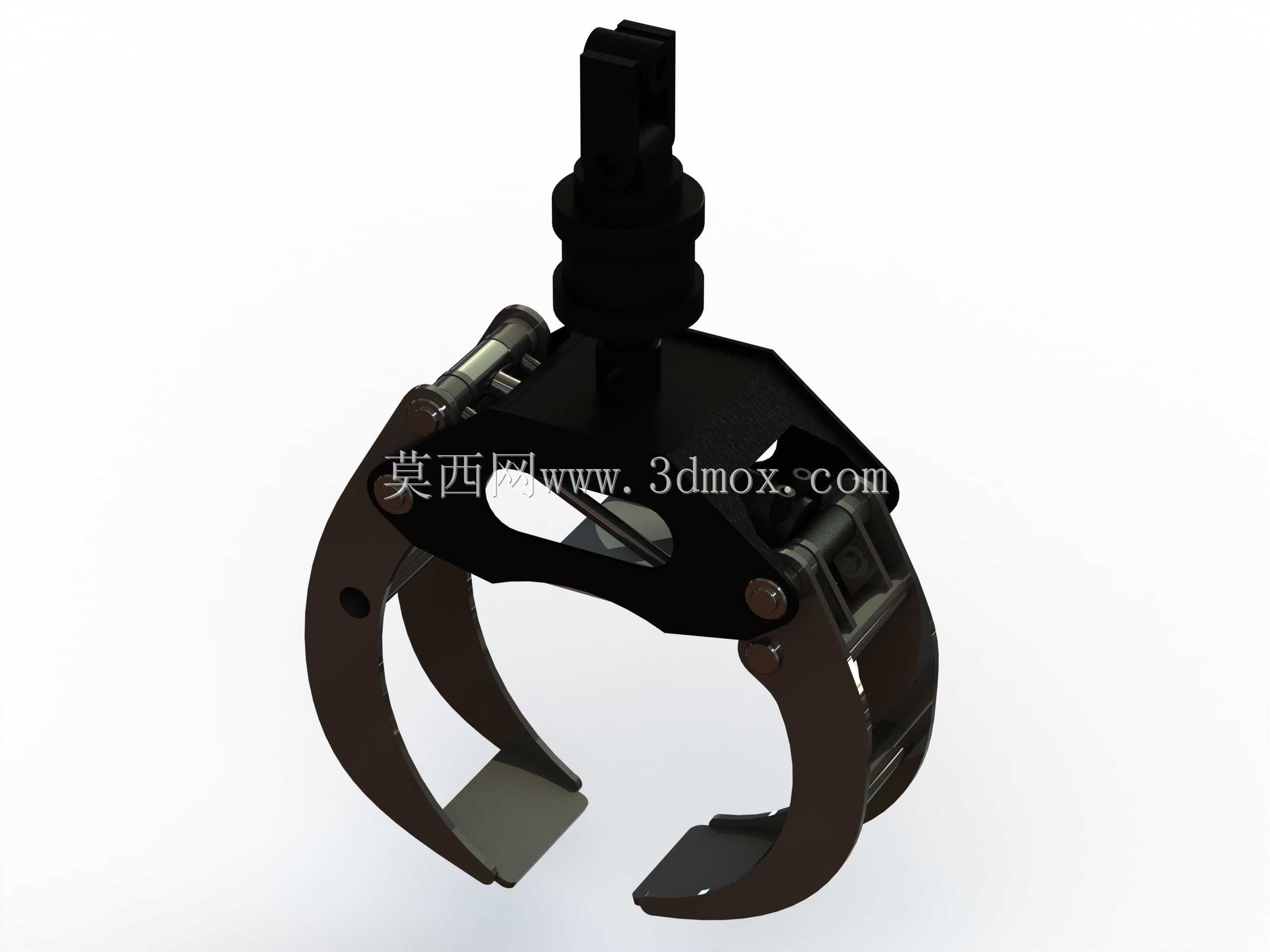

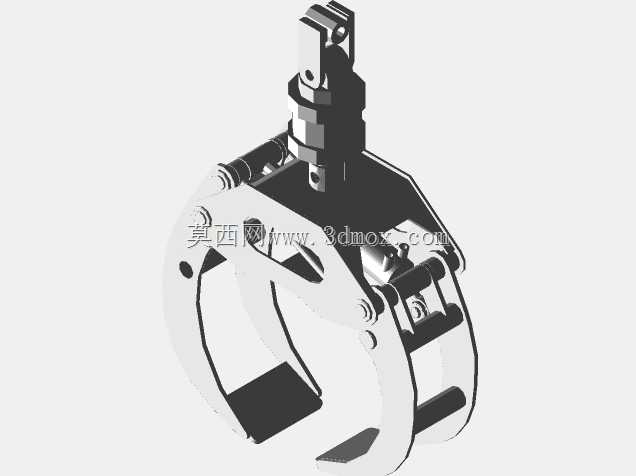

　　这套夹持执行机构多用于散料搬运、废钢回收、原木装卸、工业拆垛以及机床上下料配套工位，可直接挂载在液压工程机械臂端或者固定式自动化搬运桁架末端，替代人工完成大块、不规则、易滚落物料的抱持抓取动作。整体结构采用中心回转连接座搭配双侧弧形抱爪的布局，顶部设置标准液压接驳接口，可与主机液压管路快速对接，驱动内部连杆机构完成爪体开合。从现场安装边界来看，机构总宽度控制在276mm，轴向总长688mm，挂载后总高度1053mm，在做臂端配套选型时，可提前预留对应回转半径与下方开合空间，避免爪体完全张开时和周边料架、工位护栏发生干涉。爪体部分采用大弧度弯臂设计，两个弧形爪瓣闭合后可形成近环形包裹空间，针对圆柱坯料、捆扎型材、

　　块状废件都能形成稳定承托，不像平口夹爪仅靠摩擦力夹持，抱合后物料即使受颠簸晃动也不易滑脱。铰接位置全部配置销轴连接，连杆力臂经过受力优化，液压驱动力通过铰点放大后传递到爪尖，夹持厚重金属料时也能提供足够抱紧力。设计过程中优先考虑了恶劣工况的耐用性：爪瓣内侧预留耐磨衬板安装位，长期抓取尖锐废钢后可单独更换衬板，不用整体更换爪体；所有铰接孔位都做了同轴度约束，装配后双侧爪瓣开合同步，不会出现单侧卡滞、偏载夹料的问题。顶部连接座同时集成回转承载结构，作业时可随主机动作调整抓取角度，对准料堆不同位置的物料，不用反复调整整车站位。在车间固定工位使用时，该机构也可配套立式液压站完成定点工件转运，比如机加工车间的重型轴类毛坯上下料，

　　爪体抱合圆柱面后不会夹伤已加工端面，弧形接触面可分散夹持压强，薄壁管件搬运时也不容易出现夹扁变形。整套结构没有复杂电控元件，全部依靠液压驱动与机械连杆锁止，在粉尘、碎屑多的作业环境里故障率更低，维护时仅需定期给铰接销轴加注润滑脂、检查液压密封件状态即可。建模阶段完整还原了每一处铰接配合、爪瓣曲面弧度与顶部安装接口，结构工程师可直接参考该布局校核不同负载下的爪体壁厚、销轴直径，也可根据自身作业物料的尺寸调整弧形爪的开合行程，适配从几十公斤小型坯料到数吨重型散料的不同抓取需求。
