压滤机配套两级泵齿轮马达液压站

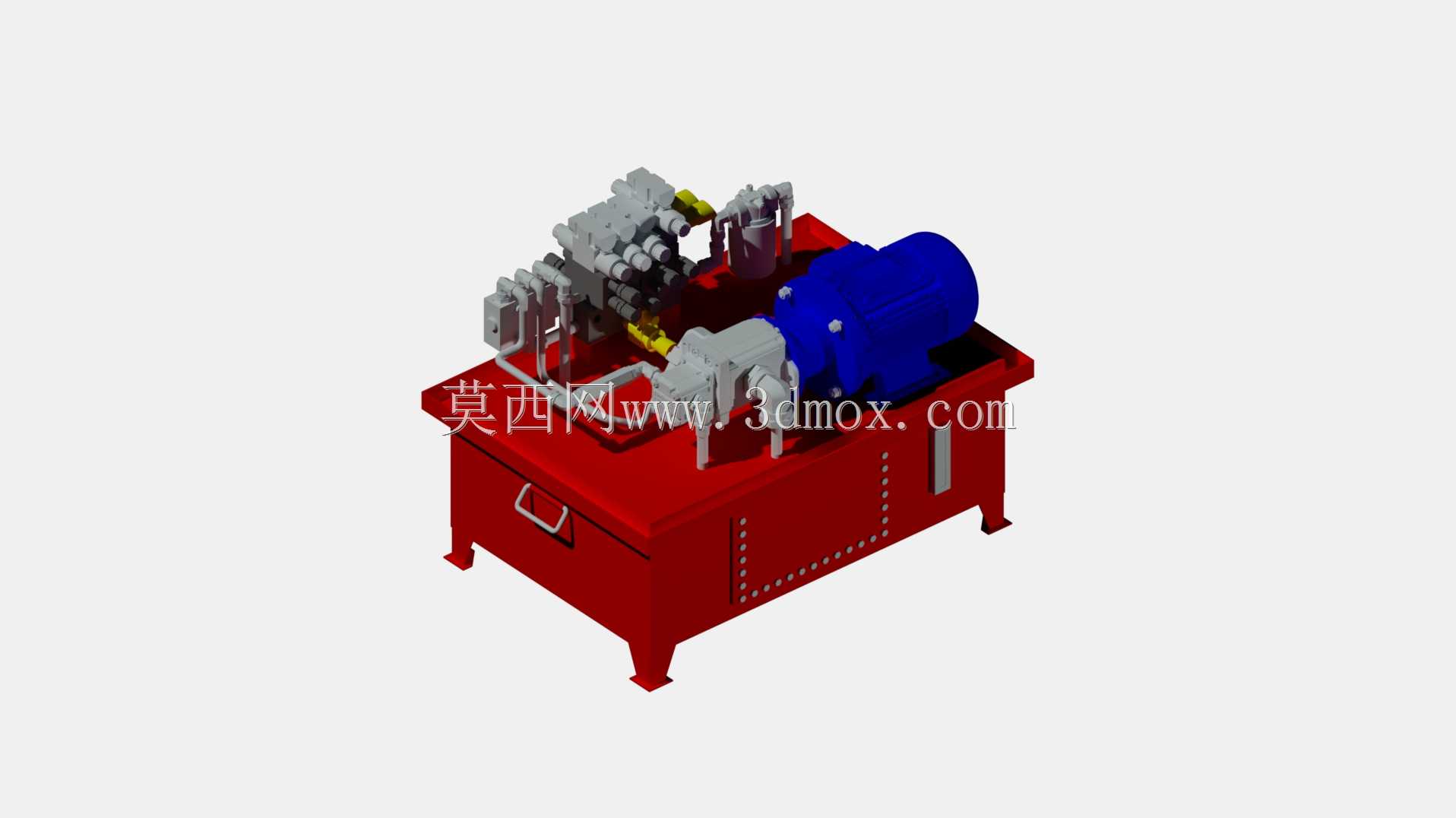

　　这套液压动力单元主要面向压滤机生产工况做配套设计，核心采用两级齿轮泵搭配齿轮马达的动力配置，在固液分离生产环节里承担整套压滤设备的压紧、保压、拉板、卸饼全流程液压动力输出。从现场安装边界来看，整体采用下置油箱的一体式撬装结构，油箱本体采用钢板焊接成型，底部预留四个支脚安装孔，可直接通过膨胀螺栓固定在车间混凝土地面，安装时需在设备周边预留不小于800mm的操作维护空间，方便日常更换滤芯、检修阀组与泵组连接部件，油箱侧面预留的液位计安装位、放油口位置均贴合常规车间运维的操作高度，不需要额外搭建操作平台即可完成日常油液检查、排放更换作业。

　　设计阶段优先考虑了压滤机工况的负载特性：压滤机滤板压紧阶段需要大流量低压力油液快速推进压板，缩短空行程等待时间，进入保压阶段后仅需要小流量高压油液补充系统内泄维持压紧力，两级泵的配置刚好匹配这一负载曲线，大流量低压泵在空行程阶段全流量输出提升动作速度，系统压力升到设定阈值后大泵自动卸荷，仅小流量高压泵维持系统压力，相比单泵配置能大幅降低电机空载功率损耗，减少液压系统发热，适配压滤机长周期保压的作业需求。齿轮马达的配置主要用于驱动拉板机构的往复动作，通过阀组的方向切换可实现平稳的转速输出，拉板过程中遇到卡滞时可通过系统溢流阀实现过载保护，避免拉板机构硬连接损坏滤板手柄。

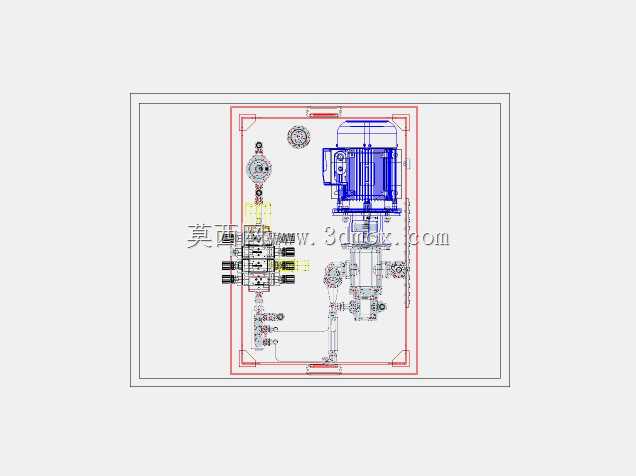

　　阀组采用叠加式安装结构集中布置在油箱上方的安装面板上，所有阀件的油口均通过加工的通油孔道连接，减少了外接管路的接头数量，从根源上降低了管路泄漏的概率，同时阀组布局充分考虑了手动操作的便利性，手动卸荷阀、压力调节旋钮的位置均朝向日常操作侧，运维人员站在设备正面即可完成压力调整、紧急卸荷操作。油箱顶部的电机泵组采用卧式安装结构，泵与电机之间通过钟形罩连接同轴度误差控制在0.1mm以内，可有效降低泵组运行的振动与噪音，泵的吸油口浸入油箱液面以下足够深度，避免吸空造成的泵体气蚀损坏，吸油管路配置了大通径的吸油过滤器，可拦截油液内的大颗粒杂质进入泵体，回油管路单独设置回油过滤器，过滤系统回油携带的磨损杂质，保证油液清洁度延长阀组与泵马达的使用寿命。

　　从现场适配性来看，这套液压站的出油口配置在阀组侧方，可根据不同型号压滤机的安装位置调整油口朝向，外接管路采用高压胶管连接，可抵消设备运行过程中的管路振动，避免硬管连接的应力断裂风险。油箱容积按照泵组总流量的5-7倍配置，可保证系统油液有足够的散热与沉淀杂质的空间，即使在夏季连续作业工况下，油箱自然散热即可将油温控制在合理区间，不需要额外配置冷却器即可满足大部分中小吨位压滤机的使用需求，若应用在高温车间或者大吨位压滤机场景，也可在油箱预留的冷却器安装位加装水冷或者风冷冷却器，不需要对整体结构做大幅改动。

　　整体结构设计充分考虑了车间转运的便利性，油箱侧面焊接有专用吊耳，可直接通过行车吊装转运，油箱正面设置的抽屉式结构可用于存放日常维护的工具、密封件等小零件，方便现场运维人员快速取用。所有外露的加工表面均做了防锈处理，外表面采用工业级喷漆工艺，可适应车间内潮湿、多粉尘的作业环境，避免长期使用后的表面锈蚀问题。
