双轴撕碎机破碎辊组件结构设计

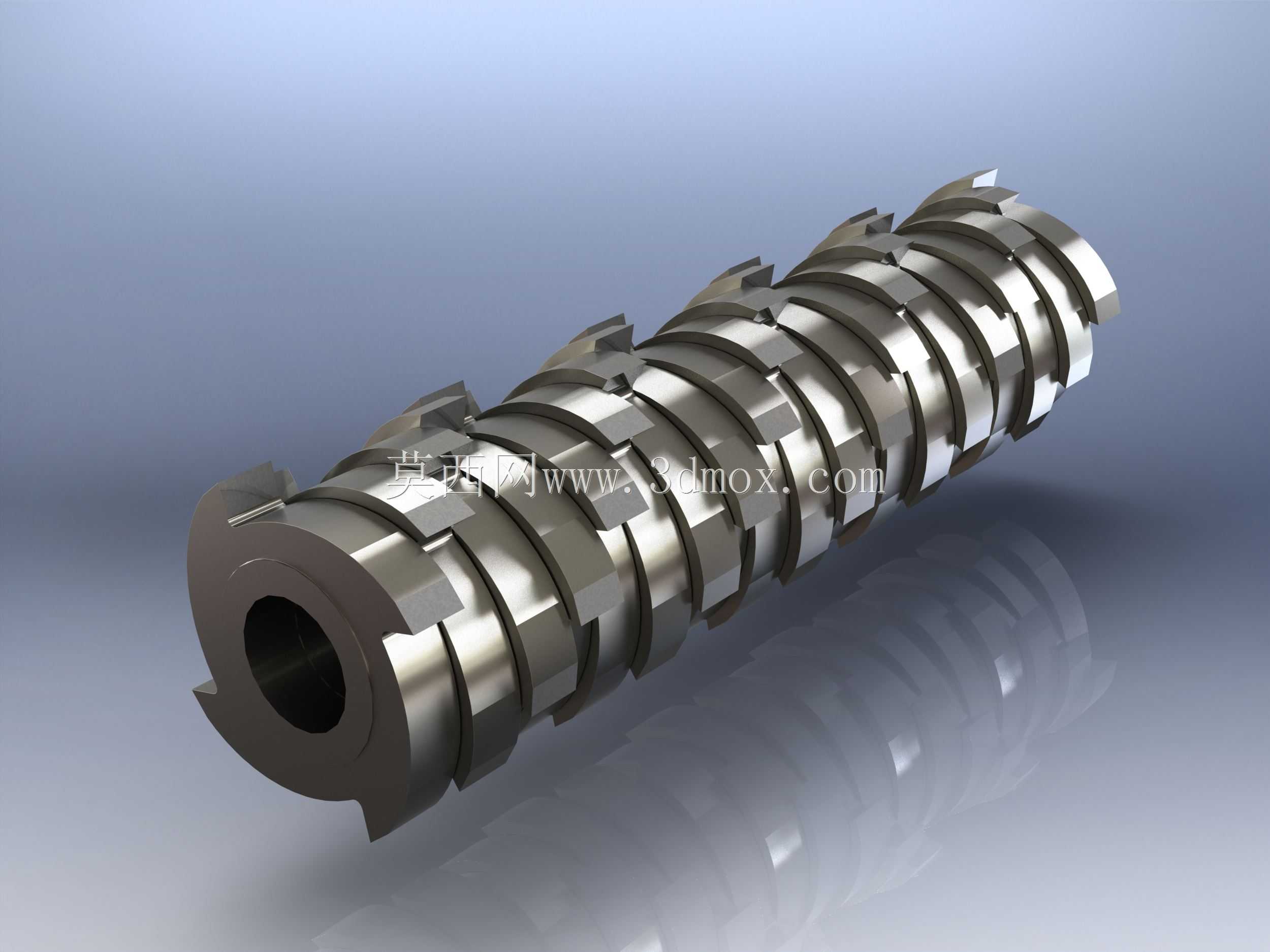

　　该破碎辊组件为双轴剪切式破碎设备的核心执行部件，主要适配固废处理、办公碎纸、农林秸秆粉碎、小型金属屑破碎等多场景作业需求，可直接嵌入对应规格的破碎腔完成物料剪切破碎作业。从结构设计逻辑来看，辊体采用中空轴式结构，中心通孔用于穿装传动主轴，通过键槽实现周向固定，两端轴颈与轴承座配合完成回转支撑，整体安装边界需匹配破碎腔两轴中心距要求，辊体有效工作长度对应设备进料口宽度，可根据处理量需求调整辊身长度与刀片排布密度。辊身表面的动刀片采用螺旋错位排布方式，相邻刀片沿轴向错开一定角度，这种排布方式能让破碎过程中刀片逐次切入物料，避免整排刀片同时接触物料造成的冲击载荷过大问题，有效降低传动系统的峰值扭矩，同时减少物料卡滞概率，

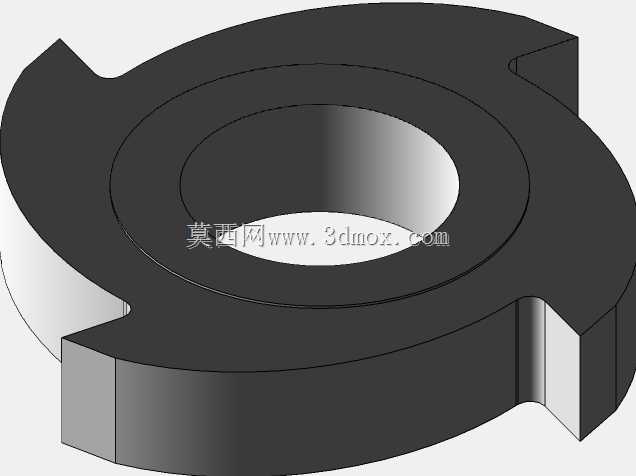

　　保证连续作业稳定性。刀片刃口采用交错剪切角度设计，与对向辊的对应刀片形成持续的剪切副，可对进入两辊间隙的物料实现撕扯、剪切、挤压多重破碎作用，针对不同物料特性，刀片刃口角度可做对应调整：处理纸质、秸秆类纤维物料时刃口角度偏小以提升剪切锋利度，处理金属屑、硬质塑料时刃口做钝化处理以提升抗崩损性能。从安装适配维度看，该组件的轴端连接尺寸可匹配标准减速机输出轴，辊体外径与破碎腔侧壁的间隙控制在3-5mm，避免小尺寸物料从侧边漏切，刀片外径的回转半径需保证两辊刀片啮合深度达到刀片高度的三分之一，确保剪切作用覆盖整个进料截面，不会出现无效破碎区域。在实际工况应用中，该类破碎辊组件可根据处理物料的硬度调整刀片材质与热处理工艺，处理普通办公废纸、

　　园林杂草时可采用合金结构钢表面淬火处理，处理薄金属边角料、硬质塑料块时可在刀片刃口堆焊耐磨合金层，提升连续作业的使用寿命。设计过程中充分考虑了维护便捷性，单片刀片通过螺栓与辊身基体连接，出现刃口磨损或崩损时可单独更换对应刀片，无需整体更换辊体，大幅降低后期运维成本。辊体的动平衡精度控制在G6.3级，满足30-100rpm的工作转速要求，避免高速回转时出现振动过大、轴承过早损坏的问题，两端密封结构可适配脂润滑或稀油润滑的轴承座，适配不同设备的润滑系统设计。
