37千瓦工业锤磨粉碎设备钣金结构

　　这套锤磨设备主要面向矿石、建筑垃圾、生物质秸秆、煤块、工业边角料等中等硬度物料的粗碎与细碎作业场景，常见于砂石骨料生产线、固废资源化处理车间、生物质燃料制备工段以及中小型选矿厂的前段破碎工序。设备运行时，物料从顶部加宽的进料斗落入主机破碎腔，高速旋转的转子带动多组铰接锤头对物料进行猛烈冲击，物料在锤头、齿形衬板、筛条之间反复碰撞、剪切、研磨，达到粒度要求的碎料通过下部弧形筛栅间隙排出，不合格物料继续留在腔内受锤头击打直至破碎达标。

　　从结构设计角度看，整机采用全钣金折弯焊接成型思路，主机壳体左右侧板、上下机壳、进料斗、出料溜槽均由薄板经激光下料、数控折弯后拼焊，设计阶段已充分考虑钣金冲压折弯的工艺余量、折弯回弹控制以及焊接变形约束，所有安装法兰边、加强折边、轴承座支撑位均预留足够的结构刚性，无需额外大型铸件即可满足重载冲击工况的强度要求。转子组件沿主机横向布置，两端轴承座固定在侧板外侧的加厚支撑平台上，检修时可拆开侧部机壳盖板，快速更换磨损锤头与衬板，大幅降低现场维护停机时间。

　　外形布局上，主机主体为立式箱型结构，顶部进料口采用外扩式漏斗设计，方便装载机或者皮带输送机连续喂料，避免物料架桥堵塞；底部前后延伸出两根长条形安装底梁，底梁上预制多组地脚螺栓孔，可直接固定在混凝土基础或者钢制机架上，底梁跨距与主机重心匹配，能有效抵消转子高速运转产生的交变振动。主机侧部设置倾斜的出料溜槽，破碎后的物料可顺势滑入下方输送设备，溜槽内壁预留耐磨衬板安装位，应对高磨蚀性物料的长期冲刷。

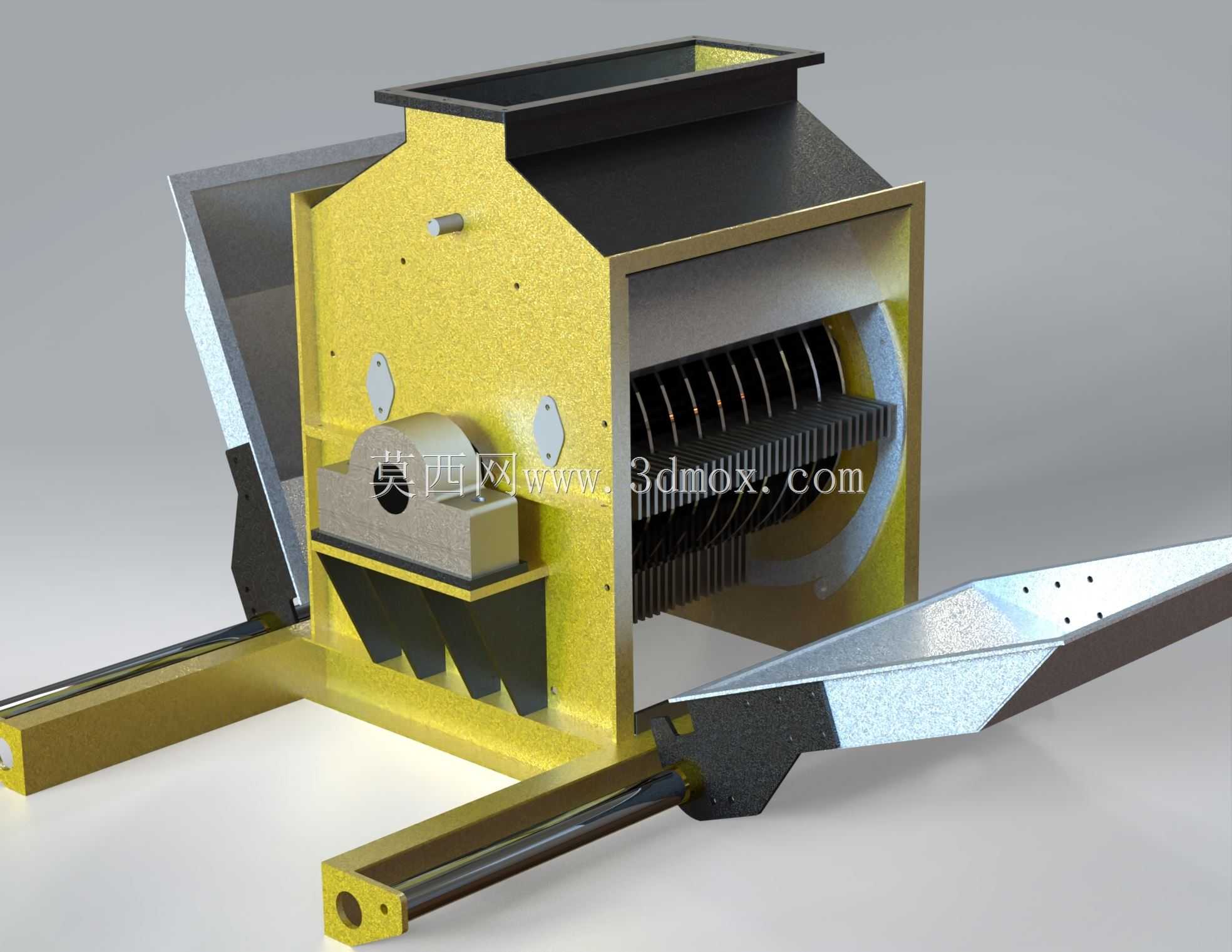

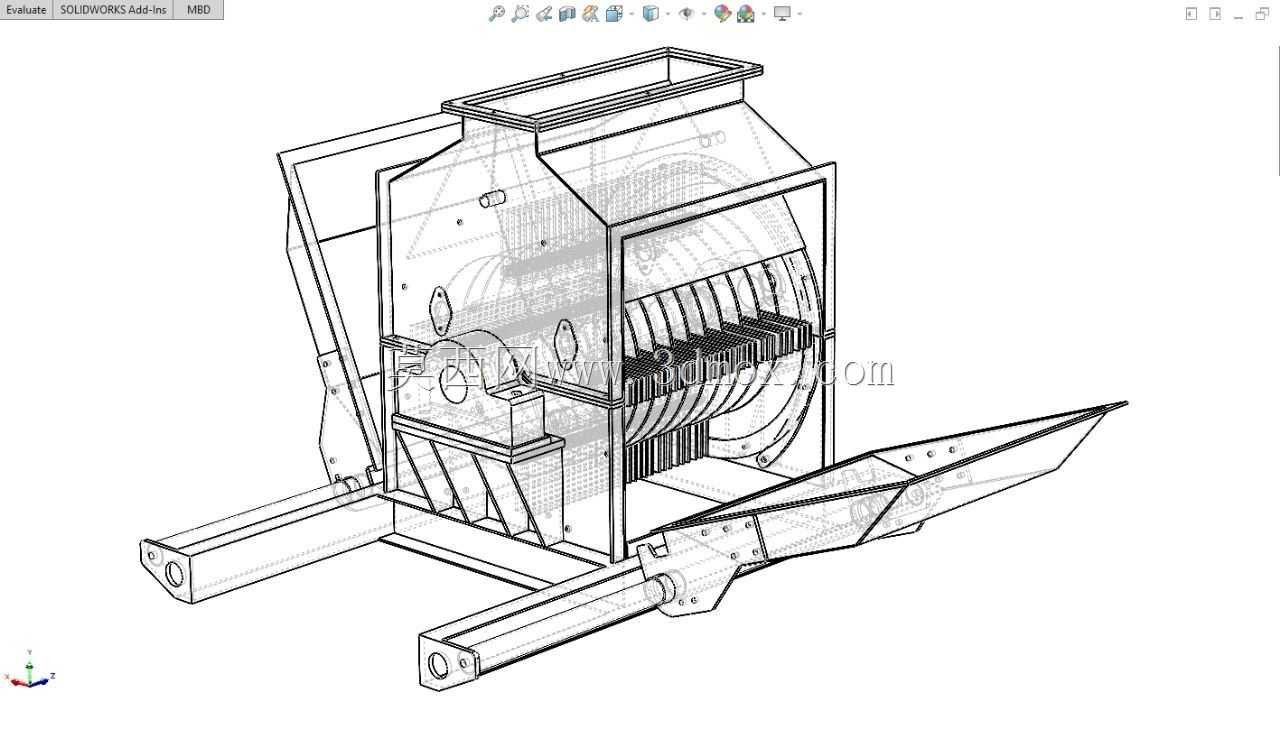

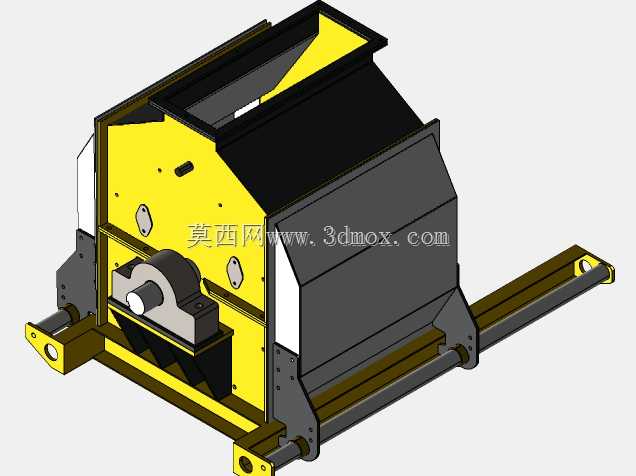

　　建模过程中完整还原了锤头铰接销轴、转子圆盘、筛条栅格、机壳快开检修门、衬板固定螺栓等细节结构，钣金件均保留真实折弯系数与壁厚特征，装配关系符合实际制造逻辑，可直接用于设备方案演示、生产出图参考、生产线布局干涉校验，也能作为破碎设备选型阶段的结构参照，帮助工程师快速核算安装空间、检修通道与上下游输送设备的对接尺寸。
