CA6140机床用高精度涡轮机叶轮结构

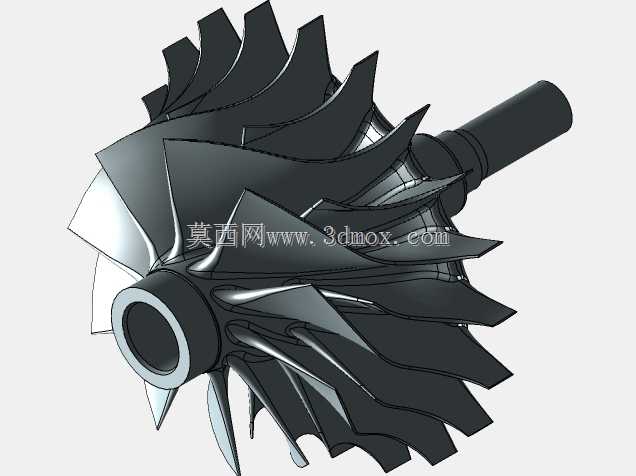

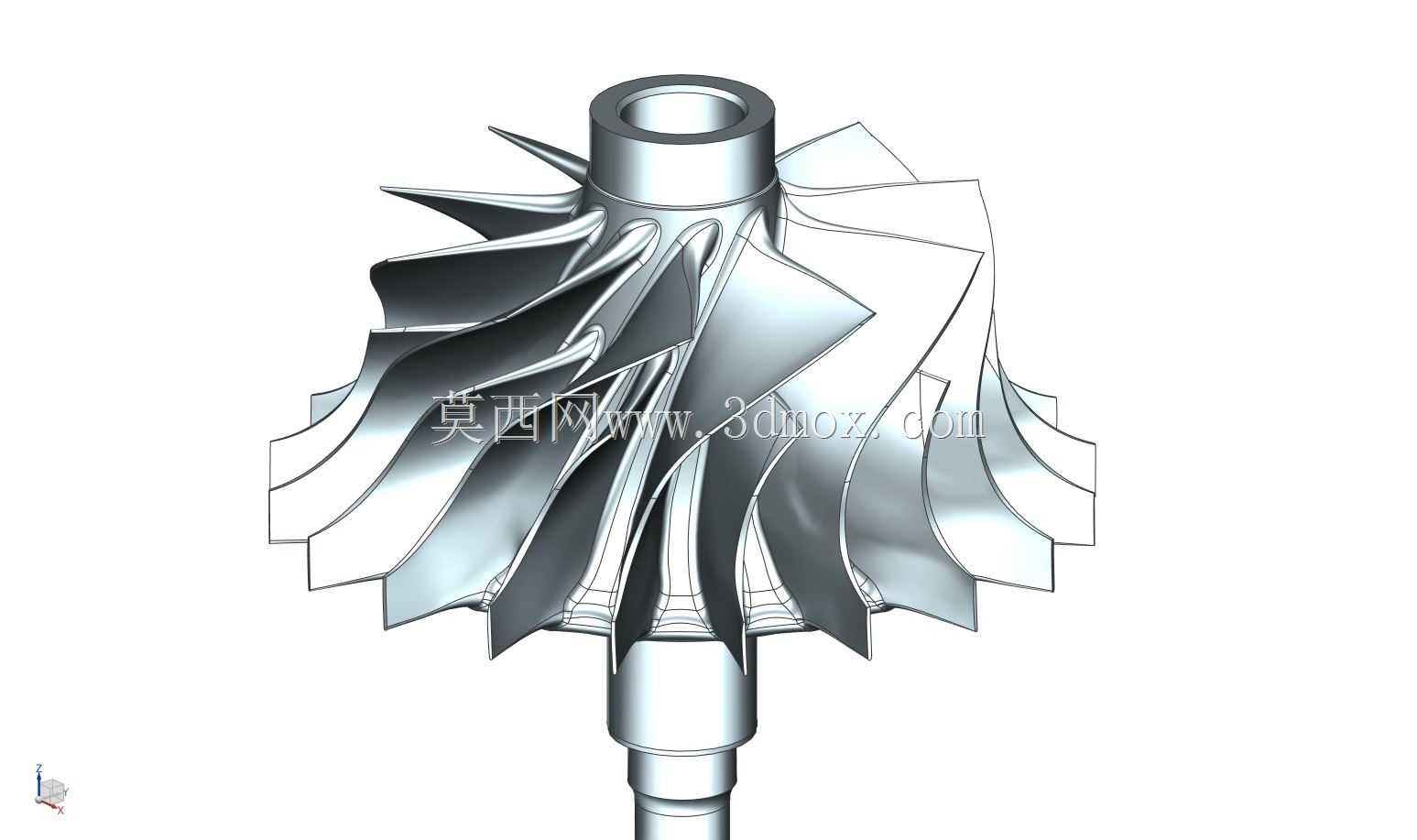

　　这款涡轮机叶轮适配CA6140系列普通车床的主轴润滑冷却回路动力单元，也可通用在同规格中小型机床的流体增压工位，实际运行中承担着将主轴箱内润滑油加压输送至各轴承润滑点、同时带动冷却介质循环带走切削热的核心作用，是机床流体系统里直接决定润滑冷却效率的关键回转零件。从结构设计来看，叶轮采用带中心轴颈的整体式构型，上端的轮毂部分设置有同轴通孔，用于和驱动轴做过盈配合装配，轴颈处预留有卡簧槽位，可通过轴用弹性挡圈完成轴向定位，避免高速回转时出现轴向窜动；叶片部分采用大扭角空间曲面构型，每片叶片的进出口角度经过流体仿真优化，能在较低转速下实现较高的流体压头，同时降低叶片表面的流体紊流损失，减少运行过程中的振动与噪音。

　　叶片的叶根与轮毂采用大圆角过渡设计，可有效分散高速回转时产生的离心应力，避免应力集中导致的叶片断裂失效，叶顶部分的轮廓与配套蜗壳的内壁间隙控制在0.2-0.3mm区间，既保证装配时不会出现刮蹭，又能尽可能减少流体泄漏损失，提升叶轮的工作效率。从安装边界来看，叶轮的总轴向长度适配CA6140车床主轴箱侧端的泵腔安装空间，轮毂外径与泵腔的轴承位尺寸匹配，不需要额外做结构修改即可直接替换原有同规格叶轮，安装时只需保证驱动轴的同轴度公差在0.02mm以内，即可满足长期稳定运行的要求。实际工况下，该叶轮可承受最高80℃的润滑油介质温度，连续运行时的线速度不超过35m/s，完全覆盖普通车床日常加工时的润滑冷却系统工作参数范围，

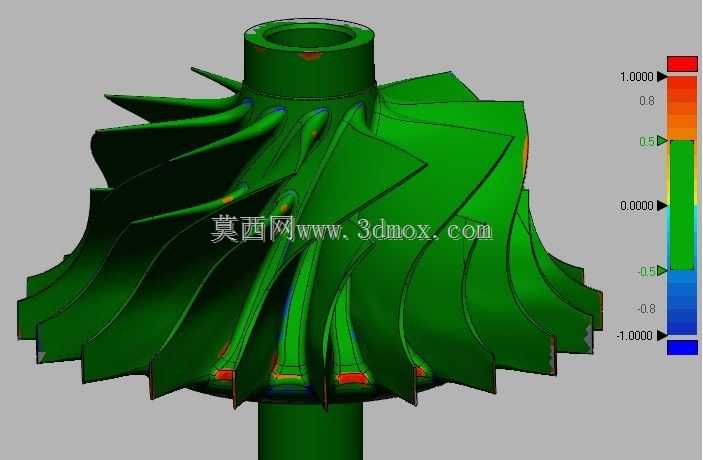

　　针对机床加工时可能出现的少量金属碎屑混入介质的情况，叶片前缘做了小圆弧钝化处理，可降低碎屑冲击对叶片的损伤，延长零件的使用寿命。建模过程完全参照实际扫描的实物尺寸逆向构建，每一处曲面的曲率、过渡圆角的大小、轴段的直径公差都和实物保持一致，可直接用于零部件的测绘仿制、装配干涉校验以及维修替换时的尺寸核对，也可作为同类空间曲面叶轮设计的参考构型，帮助设计人员快速掌握这类带复杂曲面回转零件的建模思路与结构设计要点。
