汽轮机PT级动叶扫描逆向结构

　　该结构对应汽轮机通流部分中的PT级动叶片，主要承担蒸汽膨胀后能量向转子机械功转换的任务。叶片安装在转子轮缘的叶根槽内，工作时随转子高速旋转，蒸汽沿叶栅通道流过并改变速度与压力分布，叶身型面通过连续的气动曲面将流体作用力传递至叶根，再由叶根与轮槽的配合面把离心载荷、汽流弯矩和振动载荷传递给转子。此类零件在电站汽轮机、工业驱动透平以及部分船用动力装置中均有类似结构，尤其在高温、高压差、高转速工况下，叶片的型线精度、叶根贴合状态和围带或阻尼结构的匹配关系，会直接影响级效率与运行可靠性。

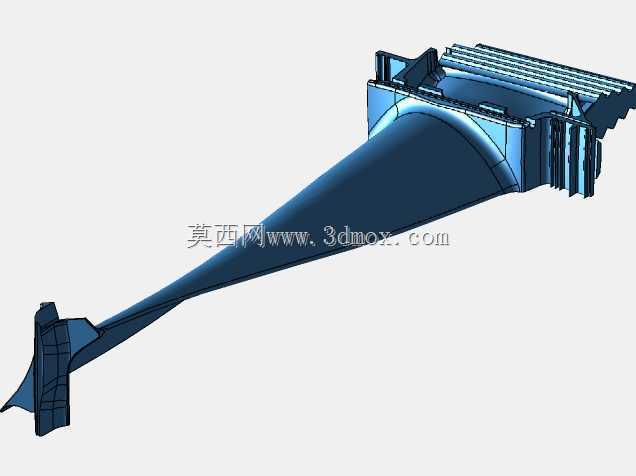

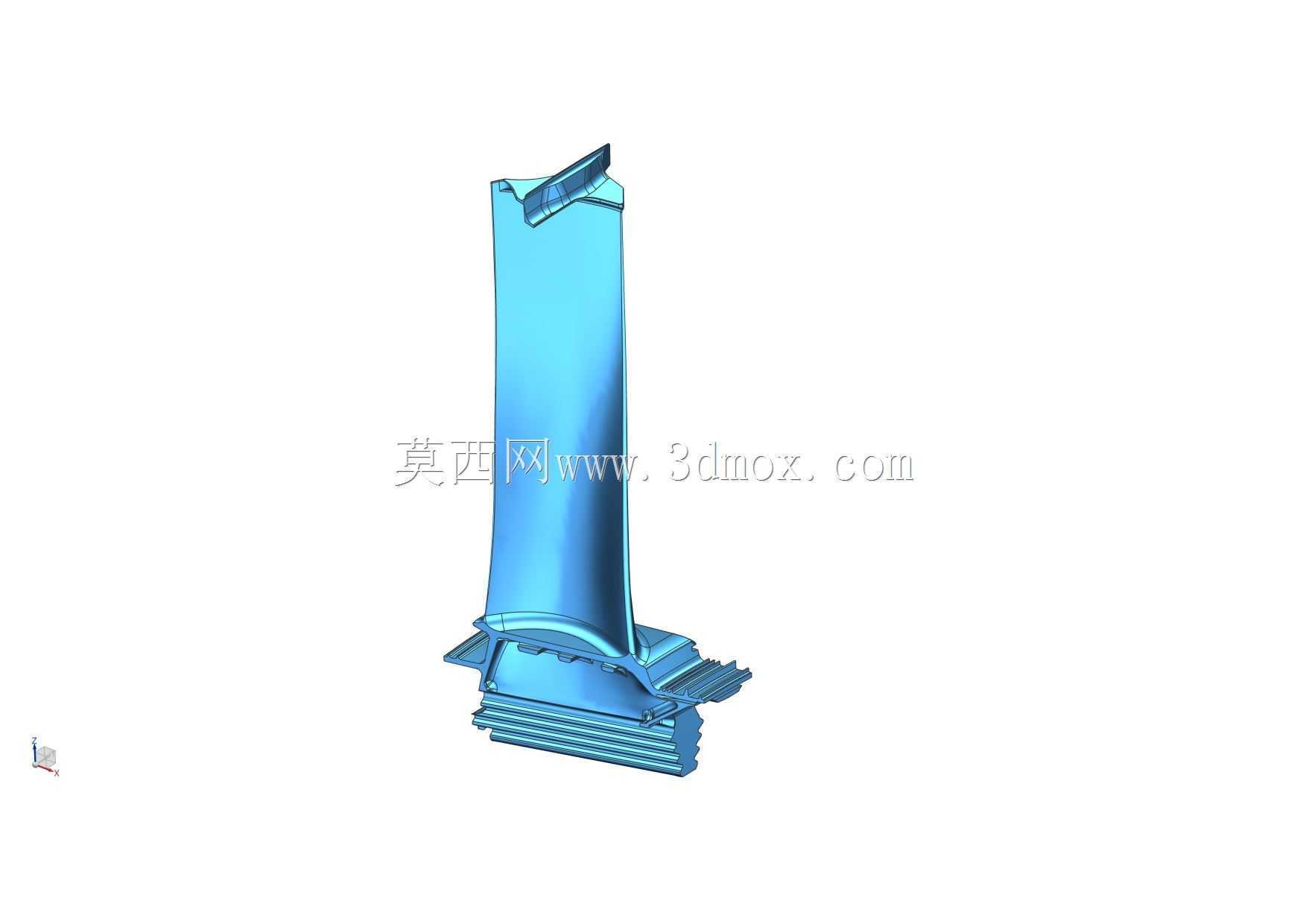

　　从外形上看，模型由工作叶身、顶部结构和底部枞树形或多齿形叶根组成。叶身不是简单等截面拉伸体，而是沿高度方向带有扭转、弦长变化和厚度过渡的复杂曲面；靠近根部区域截面较厚，用于承受较大的离心拉应力和弯矩，靠近顶部区域截面相对薄而宽，以适应叶顶处较大的圆周速度和流场要求。叶顶带有与相邻叶片配合或形成封汽作用的结构，可减小叶顶间隙泄漏，使蒸汽更多地沿设计叶栅通道做功。底部叶根采用多齿承载形式，齿面与轮槽接触面逐级分担载荷，这种设计能够在有限轴向宽度内获得较大的接触面积，同时控制齿根圆角处的应力集中。

　　建模时应优先保证叶身型面与叶根安装基准之间的空间关系。叶身曲面可由多个截面型线沿叶高方向放样形成，截面之间需要保持前缘、后缘和压力面、吸力面的连续过渡，尤其后缘区域不能因建模操作产生局部褶皱或异常尖薄。叶根部分应按对称基准建立齿形、承力面、定位面和圆角，齿距、齿厚、楔角和端部倒角需要与转子轮槽形成明确配合边界。对于装配校核而言，除叶片本体外，还应同步考虑轮缘槽宽、相邻叶片节距、叶顶径向间隙、轴向窜动量以及围带或拉筋的连接位置，避免单看零件外形而忽略整机装配约束。

　　在实际检修和备件测绘中，这类叶片常通过三维扫描获得点云，再经过点云清理、截面截取、曲线拟合和实体重构得到可用于分析或加工参考的数字模型。扫描逆向并不意味着完全照搬点云表面，磨损、积垢、氧化皮和扫描噪声都会影响曲面判断，需要结合叶片的气动成型规律和机械加工基准进行修正。前缘应保持圆滑连续，后缘厚度需兼顾气动效率与抗冲蚀能力；吸力面曲率变化应平顺，压力面则要保证蒸汽载荷作用下的刚度与强度。叶根齿面属于关键配合面，不能仅按视觉外观自由曲面处理，而应还原为可测量、可公差标注的规则几何面。

　　结构设计上，叶片的受力路径比较清晰：蒸汽压力作用在叶身型面，形成周向弯矩和轴向推力；高速旋转产生的离心力使叶身受拉，并在叶根各承力齿上形成接触压力；汽流激振和喷嘴尾迹扰动则会带来交变载荷。因此，叶身与叶根过渡区通常设置较大圆角，以降低应力集中；叶根齿底圆角、端部挡肩和平台过渡位置也都是疲劳审查重点。若用于有限轴分析，可将叶根与轮槽设置为接触关系，约束转子中心周向与轴向边界，再施加转速、蒸汽压力和温度场；若用于气动评估，则需把单只叶片放入环形叶栅环境中，关注入口角、出口角、安装角和叶顶间隙对效率的影响。

　　安装边界方面，叶片沿转子周向按节距排列，叶根从轮缘槽侧向或轴向装入后，通过锁片、销钉、隔块或铆接结构限制轴向脱出。叶身顶部与汽缸或隔板套之间保留径向间隙，间隙过小会在热膨胀和振动时碰磨，过大则增加漏汽损失。相邻叶片顶部若采用围带接触，还需控制接触面的预紧和摩擦阻尼，使叶片在运行中形成合适的成组振动特性。对于维护人员，模型可用于检查叶根齿面接触印痕、评估叶片更换时的装配干涉，也可作为数控加工、铸造模具修型和三坐标检测的基准参考。

　　整体而言，该叶片结构体现了透平机械中气动效率、转子强度和装配工艺三者的平衡：型面决定蒸汽做功能力，叶根决定载荷传递可靠性，顶部结构影响封汽与阻尼，安装边界则决定其在转子总成中的实际运行状态。理解这些几何特征背后的工程目的，比单纯还原外观更重要。
