全自动多工位纸杯生产成型设备结构

　　该设备主要面向一次性纸质餐饮具的规模化量产场景，适配食品级原纸、PE淋膜纸等常见纸杯加工基材，可完成从杯身坯料送进、封合、杯底压合、卷边到成品出料的全流程连续作业，在快消品包装、餐饮耗材生产领域应用广泛，可匹配常规3-16盎司规格的冷热饮纸杯生产需求，适配多数中小规模纸品加工厂的产线排布要求。从结构设计逻辑来看，设备采用立式转盘多工位布局，核心工位沿转盘圆周等距分布，转盘采用间歇式分度传动，每一次转位精准对应一个工序的加工动作，相比直线式排布的同类设备，大幅压缩了设备的横向占地空间，同时减少了坯料在工位间转运的定位误差。设备左侧设置独立的卷纸上料机构，配备张力调节辊组与纠偏导杆，可适配不同幅宽的原纸卷，

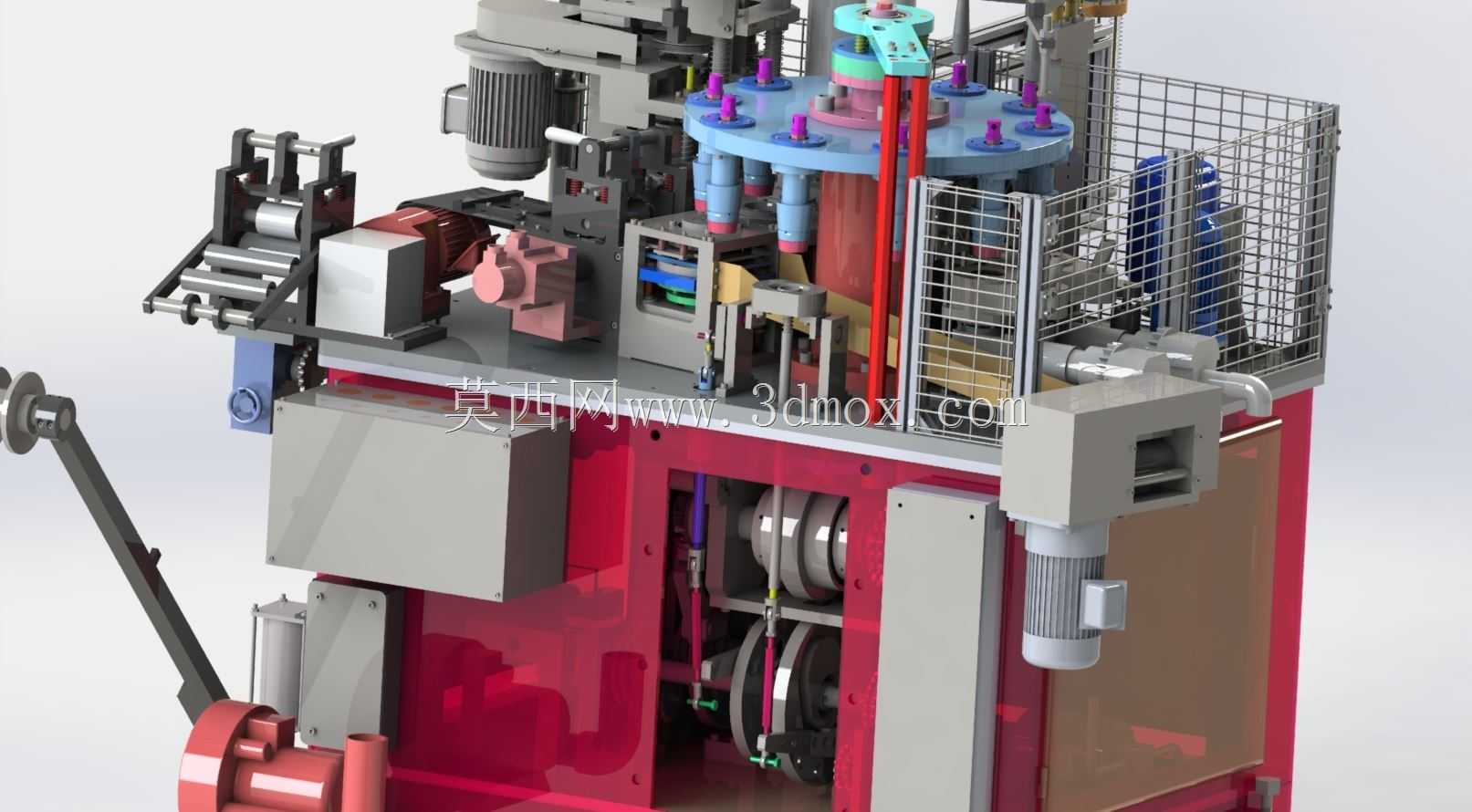

　　送料过程中通过棘轮送料配合切刀完成单张杯身坯料的裁切，坯料输送至转盘工位后，通过侧边的热压封合机构完成杯身的搭接粘接，封合温度与压力可通过侧边的调节组件适配不同厚度的淋膜层，避免出现粘接不牢或过烧穿孔的问题。杯底送料机构设置在转盘侧下方，采用真空吸料方式将预制的杯底纸片精准送入杯身工位，随后通过旋压机构完成杯底与杯身的压合密封，配合滚花结构增强连接部位的防漏性能。设备上部的多组执行机构对应不同工序的动作需求，驱动电机与传动齿轮组集中布置在设备下部的机架腔体内部，传动路径短，动力损耗小，同时机架外侧设置可拆卸的防护网罩，既避免生产过程中操作人员误入运动区域，也不影响日常的设备点检与维护。设备右侧设置成品出料滑道，

　　加工完成的纸杯在转盘转位至出料工位时，通过顶出机构将成品送入滑道，直接对接后续的计数收集工位。整机的安装基准面为底部的机架焊接底座，底座预留了地脚螺栓安装孔，可直接固定在平整的生产车间地面，设备外接气源与电源即可完成调试投产，各工位的执行部件均采用模块化设计，易损件可快速拆卸更换，减少产线停机维护的时间。在结构细节处理上，所有与纸品接触的工作面均做了抛光处理，避免刮伤纸面影响成品外观，传动部位设置了集中润滑注油点，日常保养无需拆解大量护罩即可完成注油操作。
