转盘式研磨液体自动灌装设备结构设计

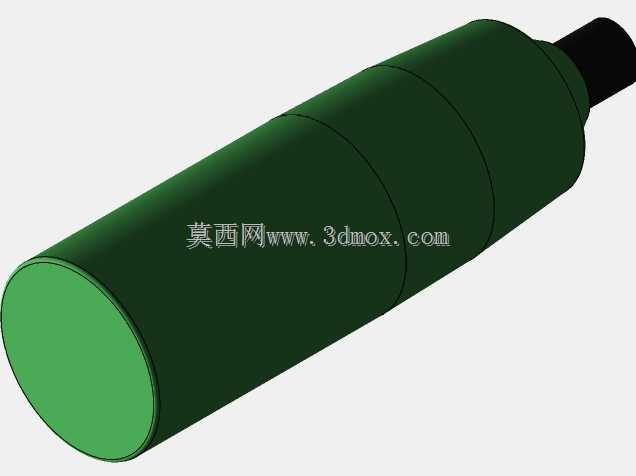

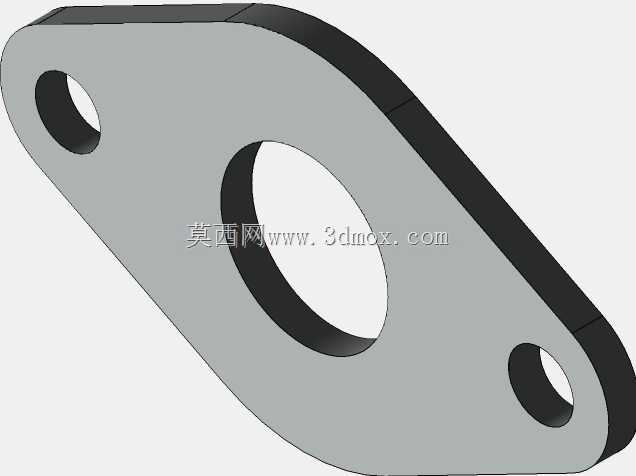

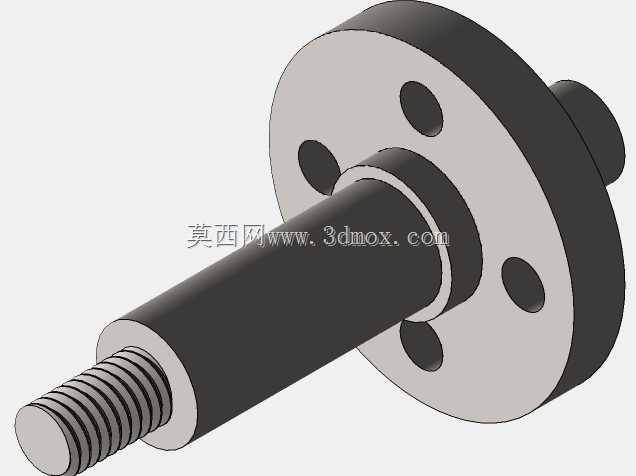

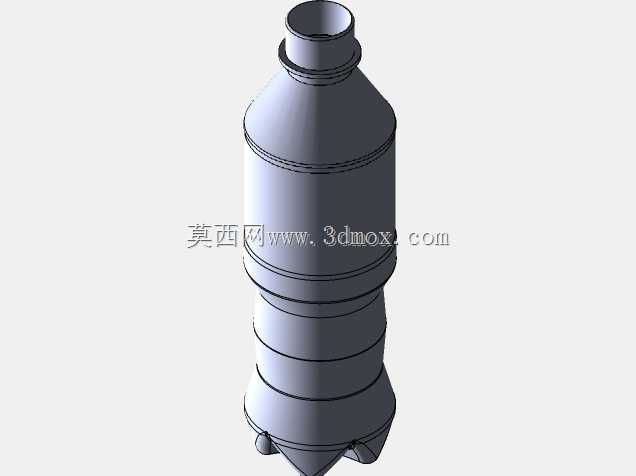

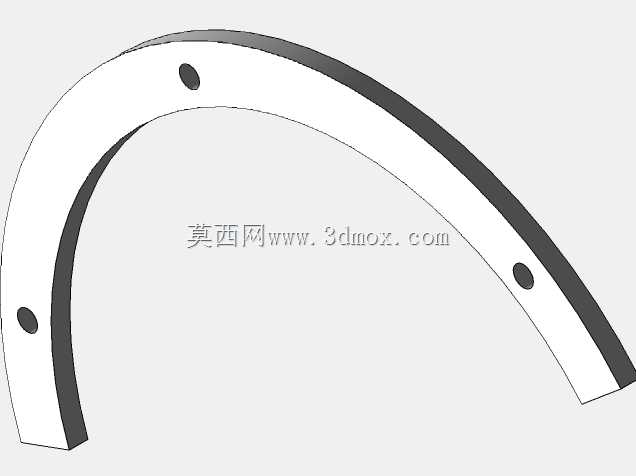

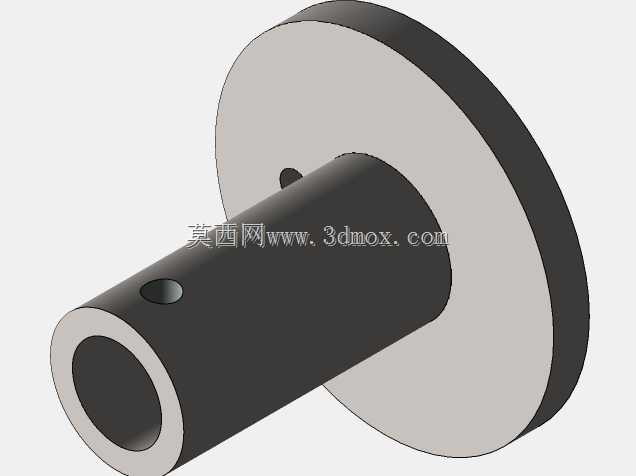

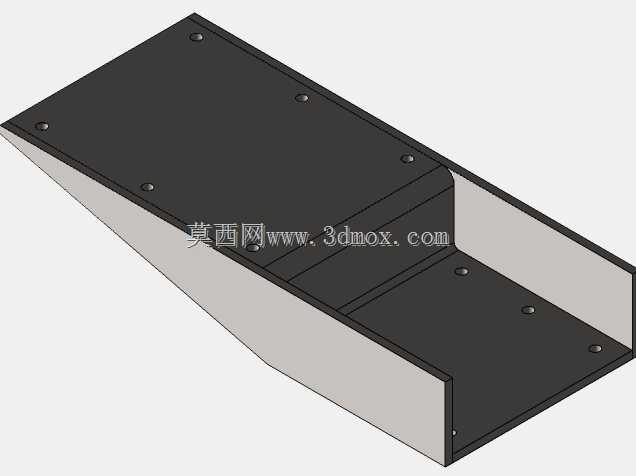

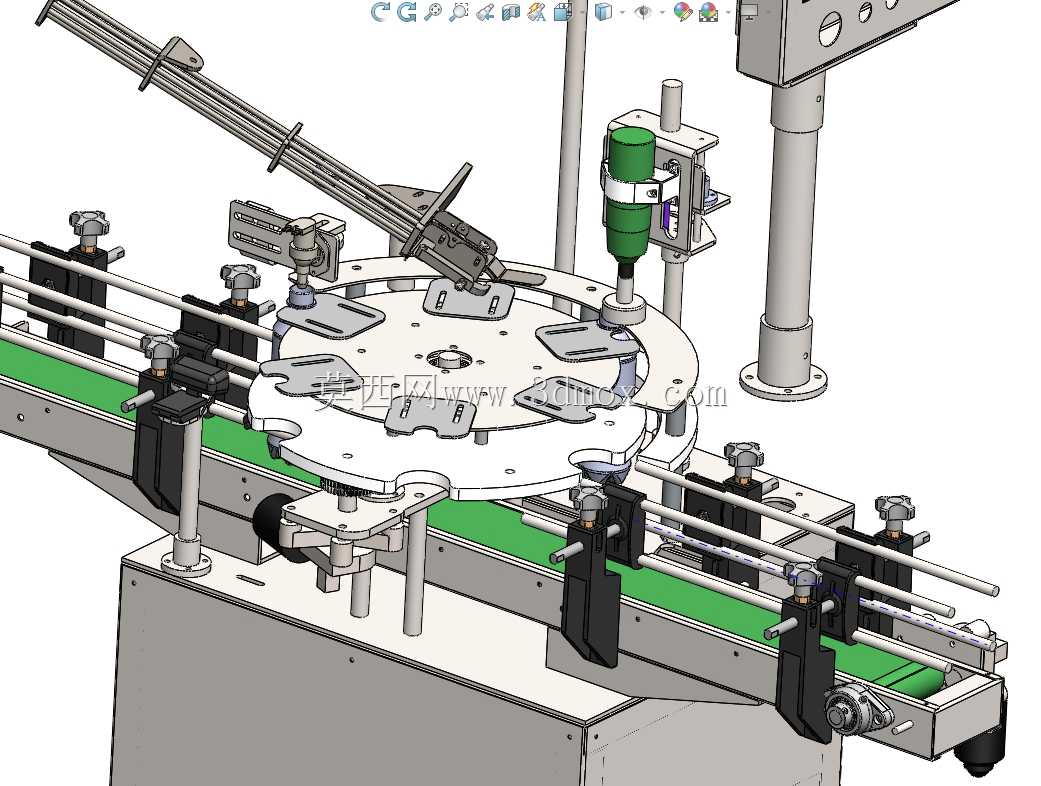

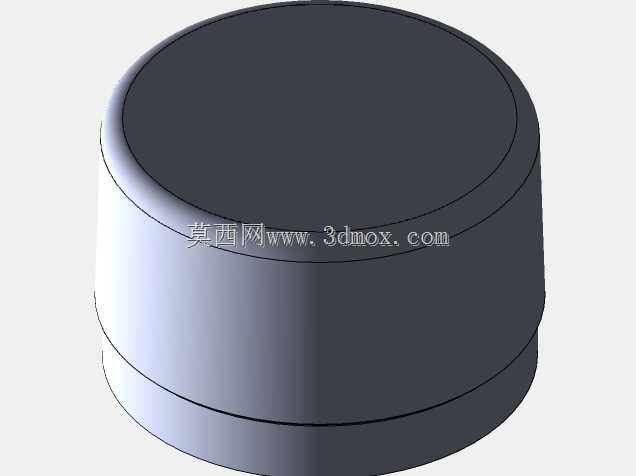

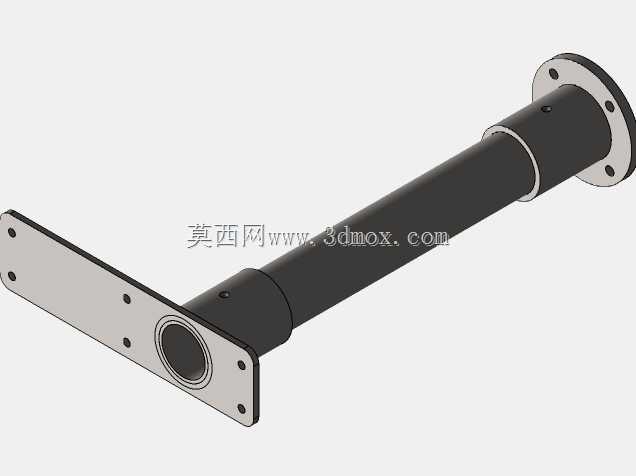

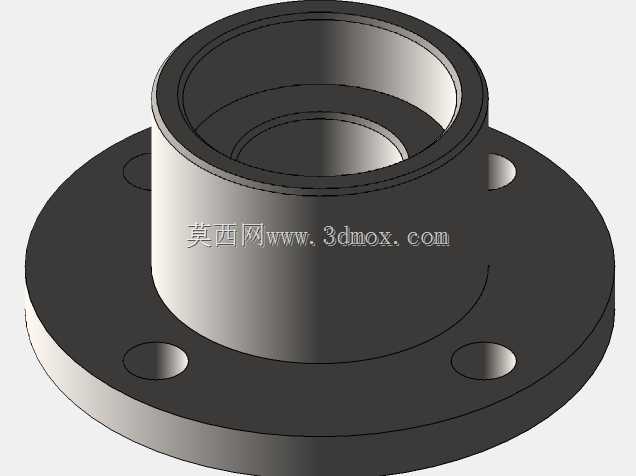

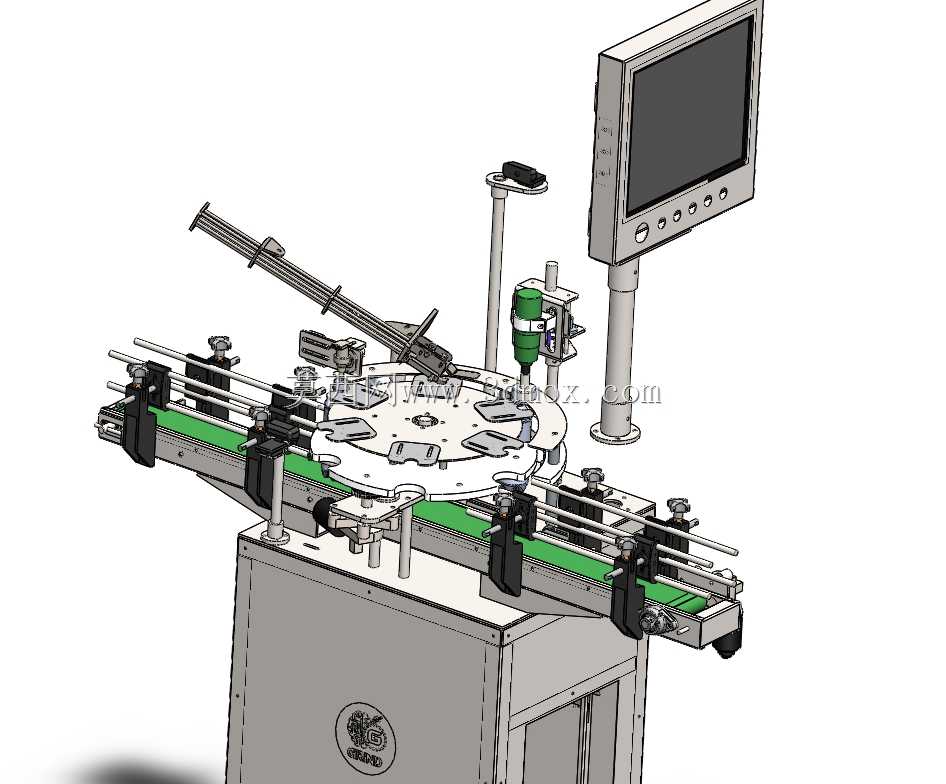

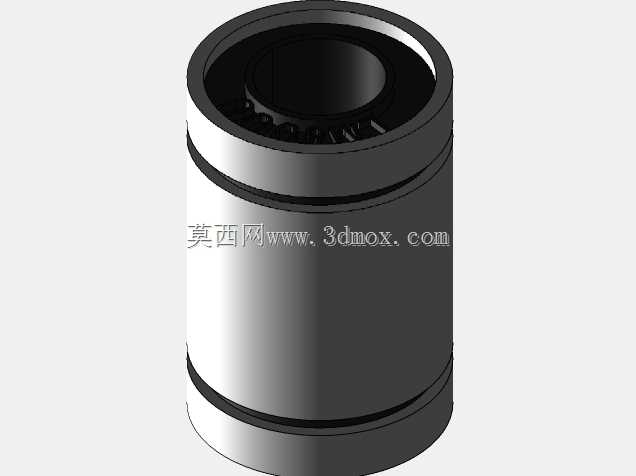

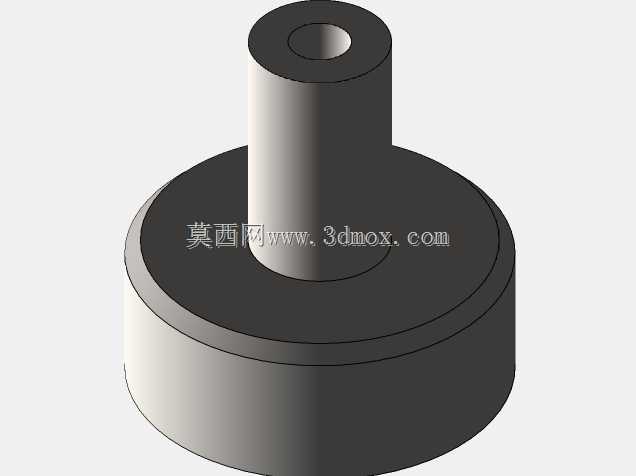

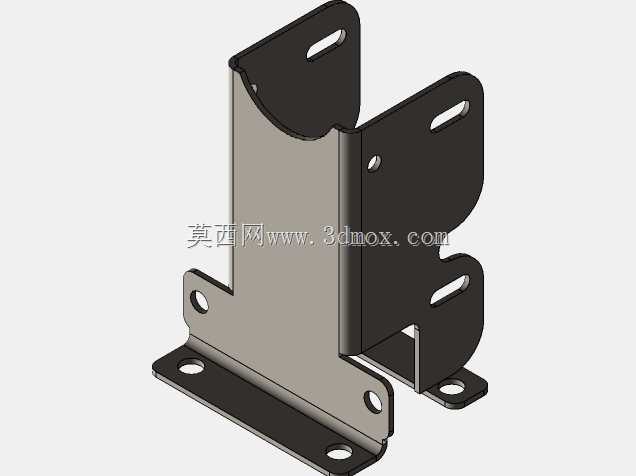

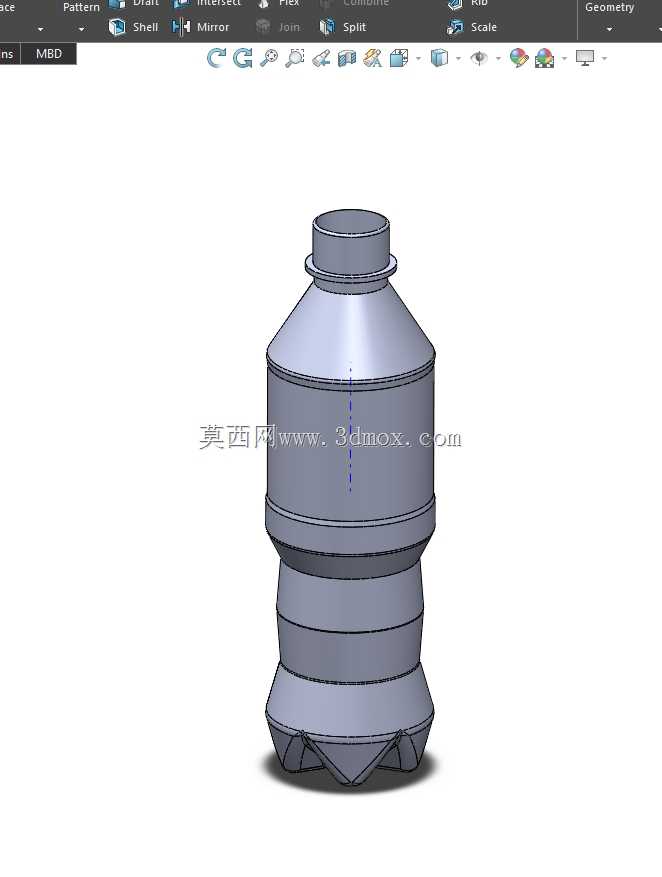

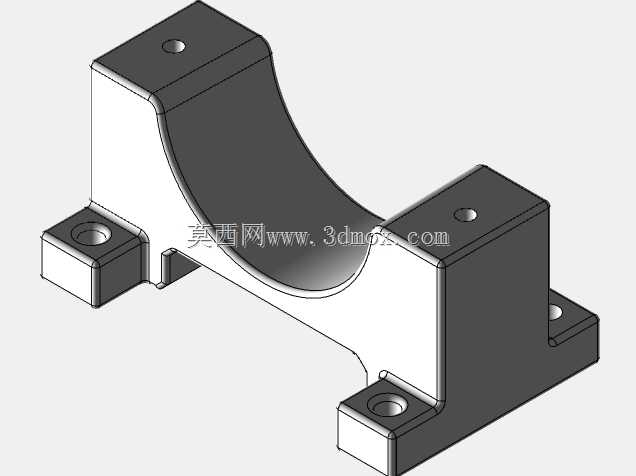

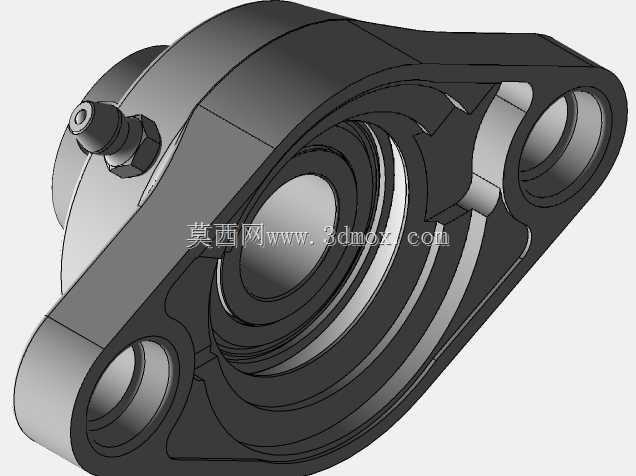

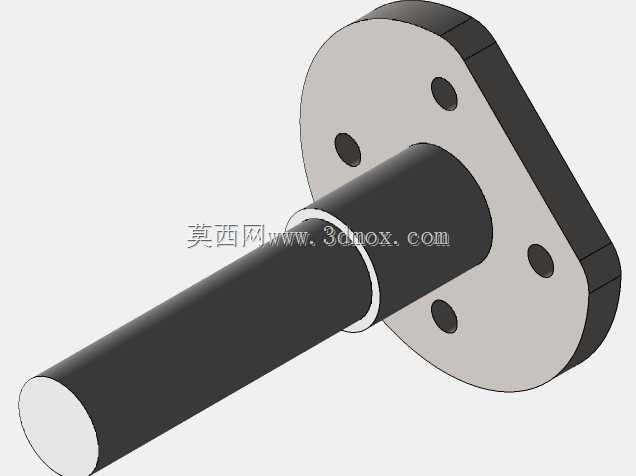

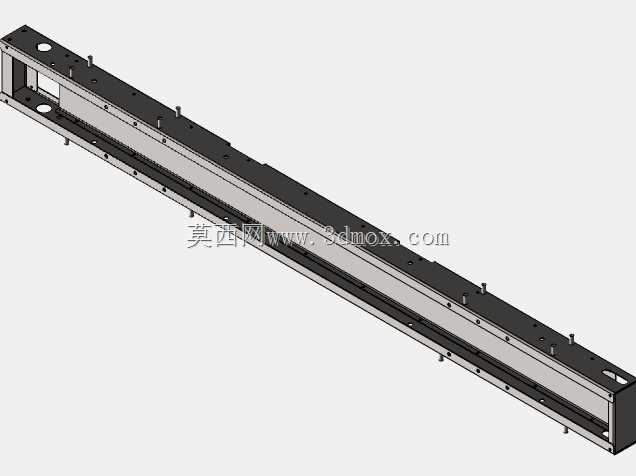

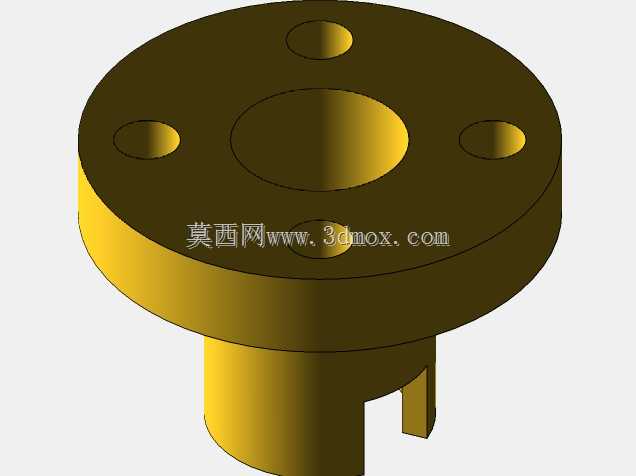

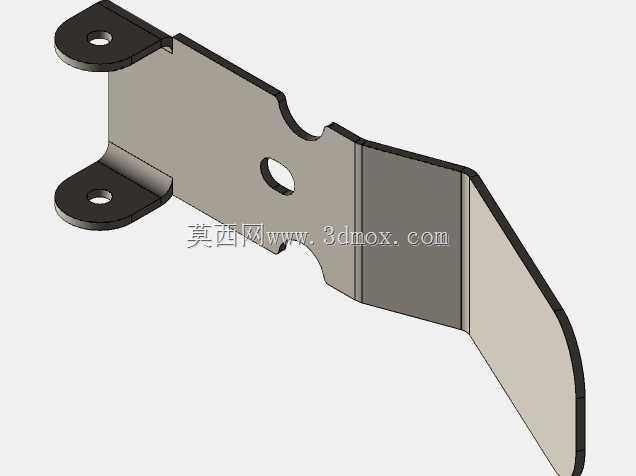

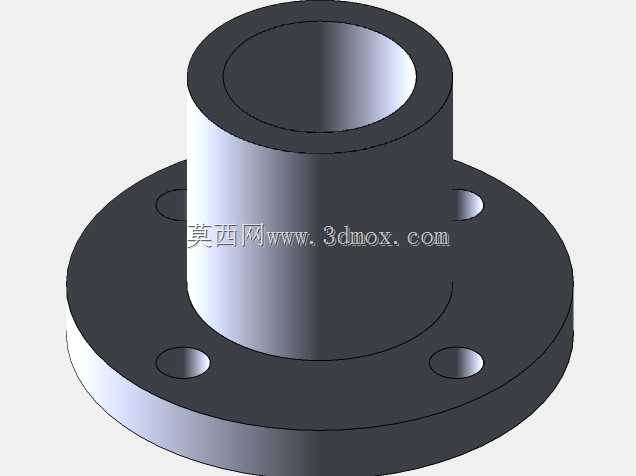

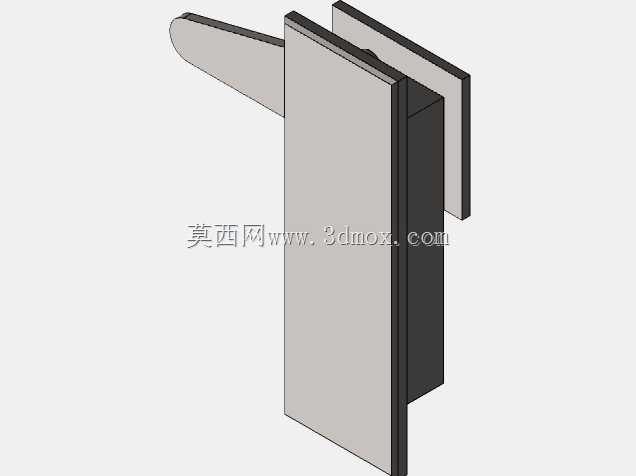

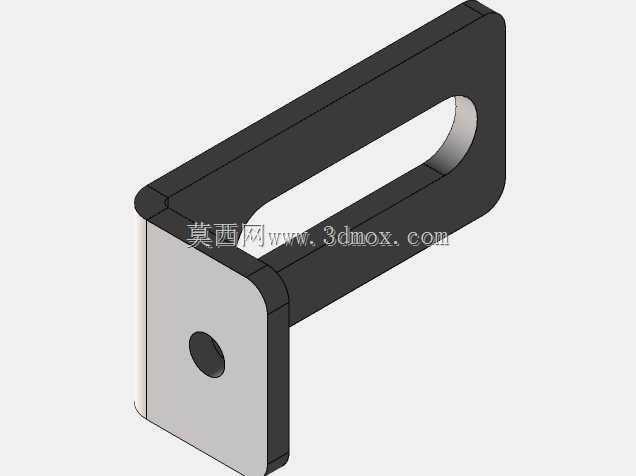

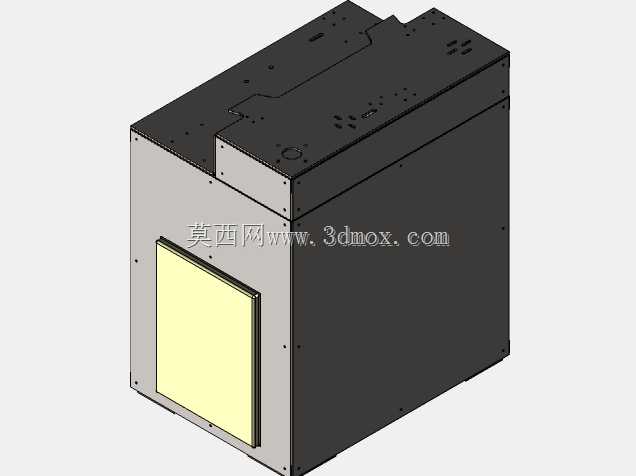

　　该设备主要面向日化、精细化工领域中小规格瓶装研磨类液体的量产灌装工序，可对接前端理瓶、后端旋盖贴标等工位组成完整包装产线，适配瓶身直径40-90mm、瓶高80-220mm的圆柱或近圆柱类包装瓶，单工位灌装量程覆盖10-500ml，常规配置下稳定运行节拍可达30-40瓶/分钟，可满足中小批量生产的产能需求。设备整体采用回转式转盘布局，核心承载机架采用碳钢焊接喷塑工艺加工，底部预留M16规格的地脚安装孔位，整机安装边界尺寸约1800mm1200mm1600mm，可直接适配常规车间1.2m宽度的输送线对接高度，无需额外搭建加高机架。进瓶段采用双侧可调式导轨配合绿色PVC平皮带输送，导轨通过快拆式锁紧手柄固定，

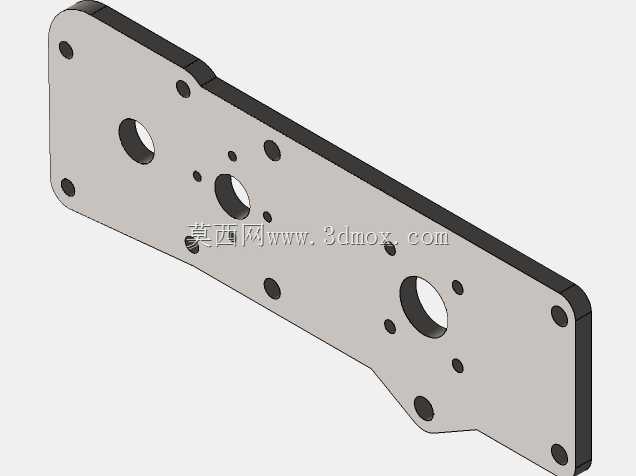

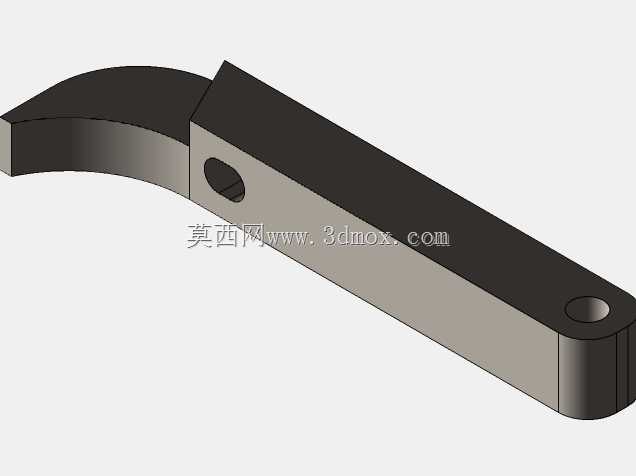

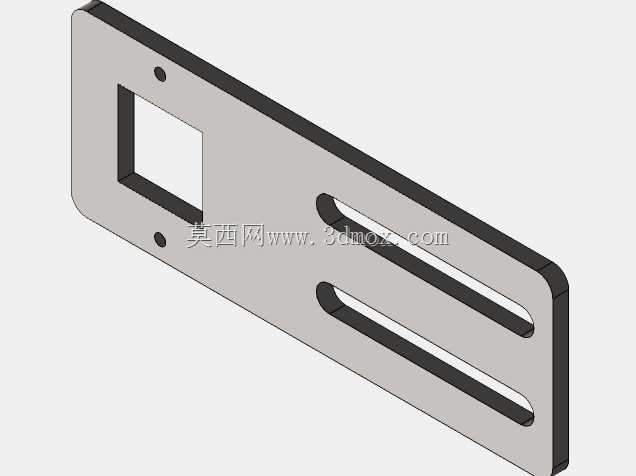

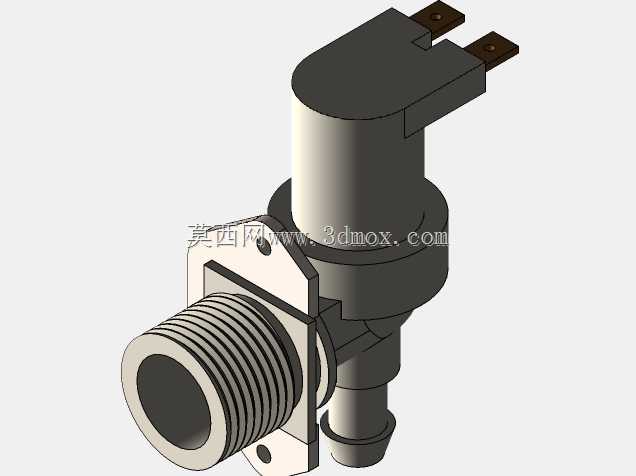

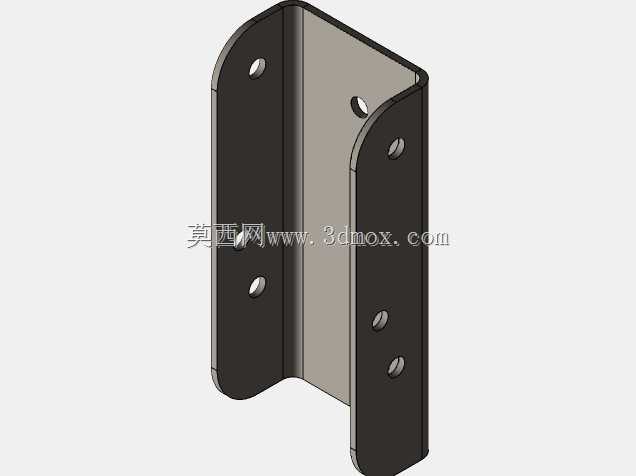

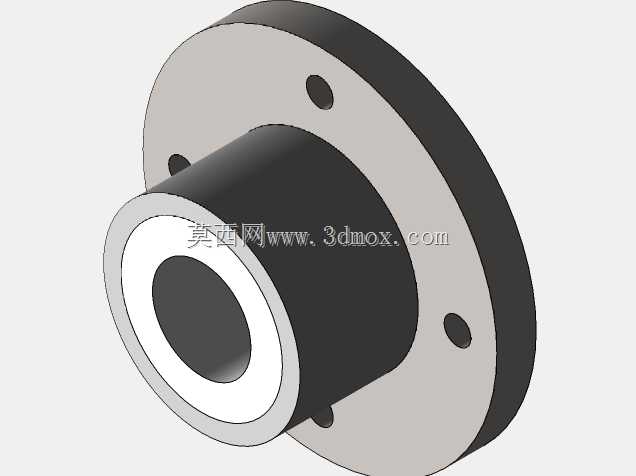

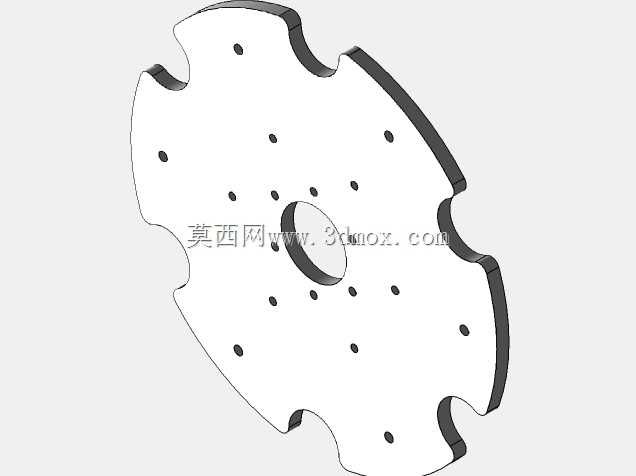

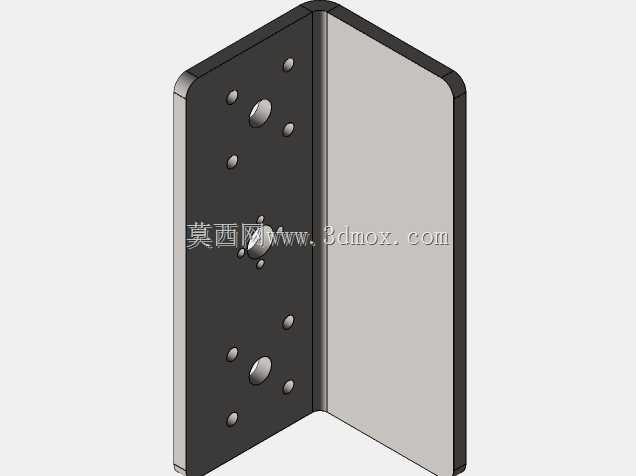

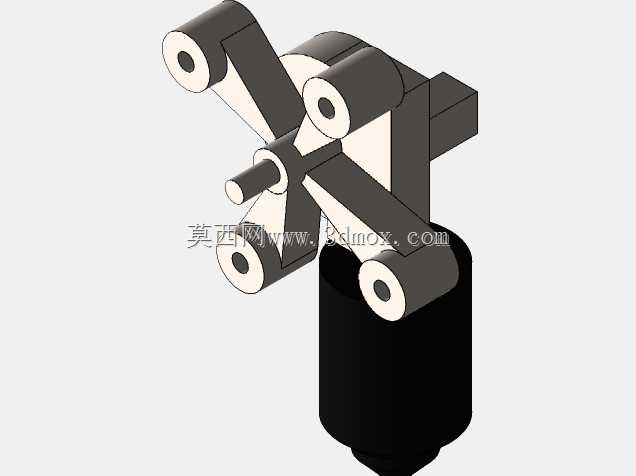

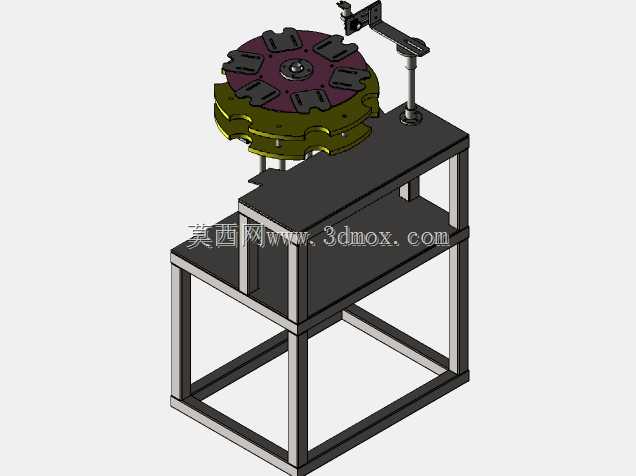

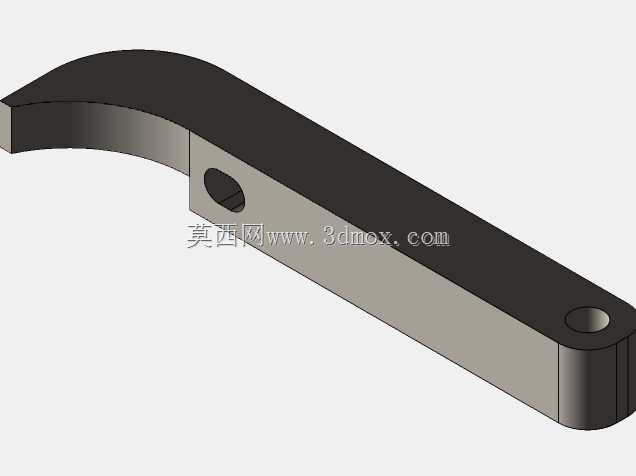

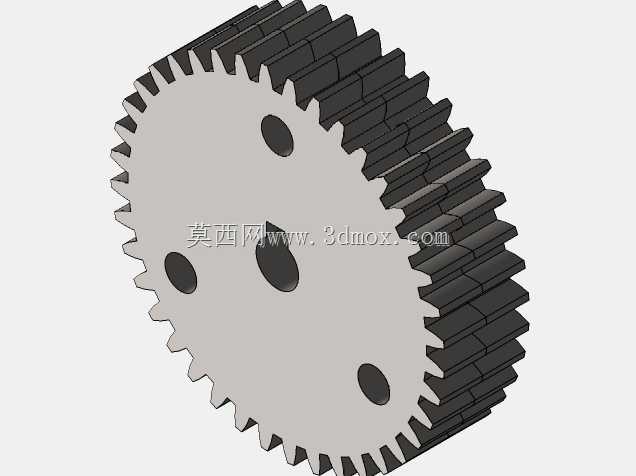

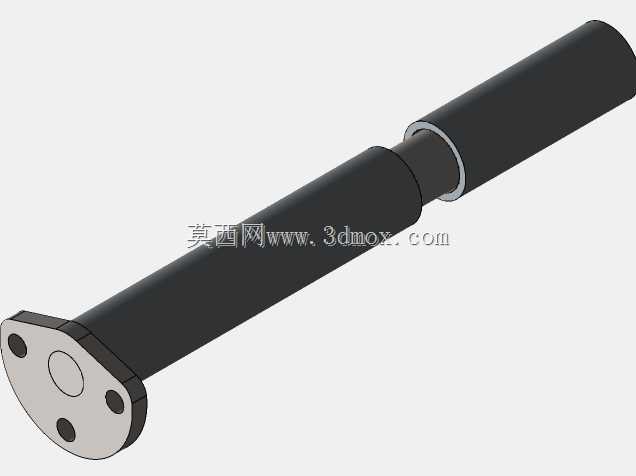

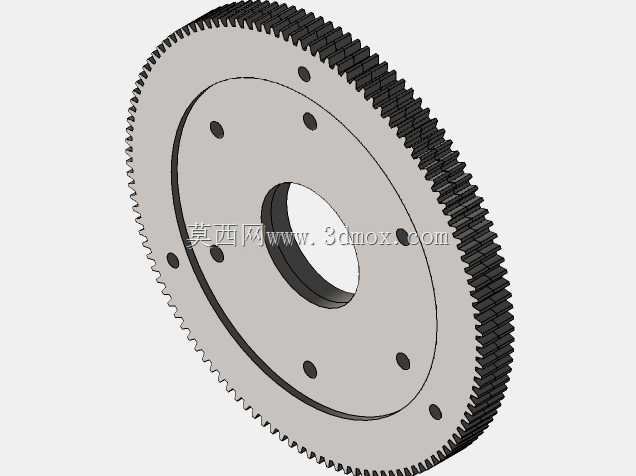

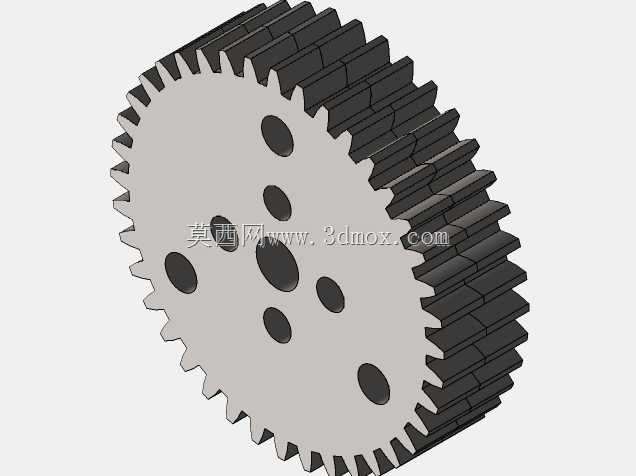

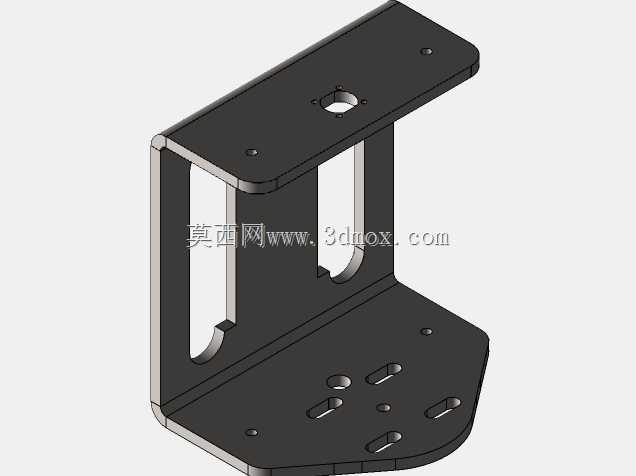

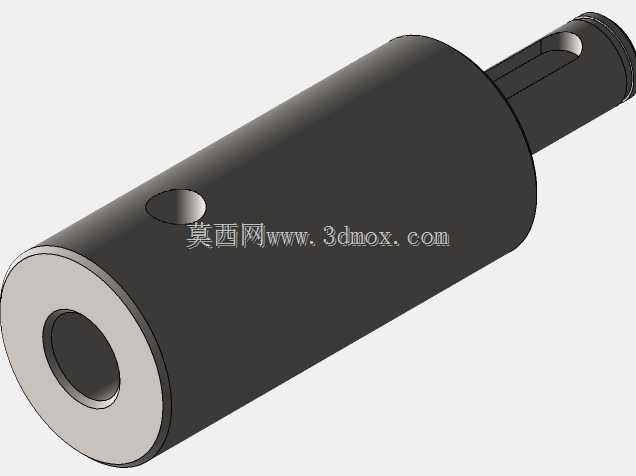

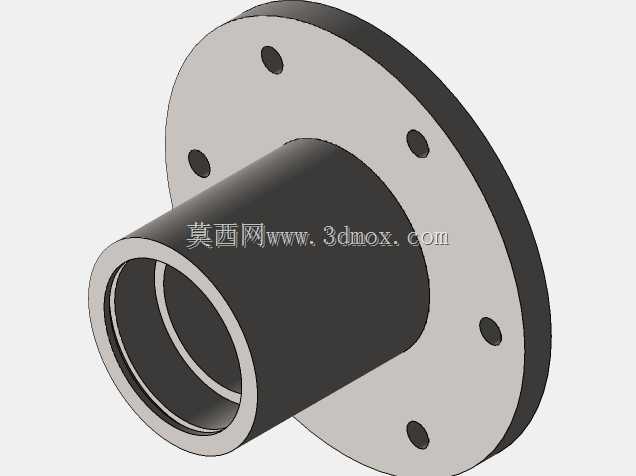

　　更换瓶型时仅需调整两侧导轨间距与导向块位置，15分钟内即可完成规格切换，无需更换整套工装件。回转工位盘采用6工位等分布局，每个工位设置弹性瓶身夹持定位机构，夹持块内嵌硅胶垫避免夹伤瓶身，转盘通过间歇分割器驱动，每次转位精度可达±0.05mm，保证灌装头与瓶口的同轴度偏差控制在0.5mm以内，减少灌装过程中的液体滴漏、外溅问题。灌装执行单元采用垂直式升降结构，灌装头可随瓶身高度调整下行行程，针对研磨类液体易沉降、易夹带气泡的特性，灌装头采用防滴漏拉丝的专用阀口结构，灌装过程采用先快后慢的两段式给料逻辑，快进阶段完成80%灌装量快速填充，慢进阶段补足剩余容量同时减少液体冲击产生的气泡，避免灌装量偏差超标。设备的挡瓶、

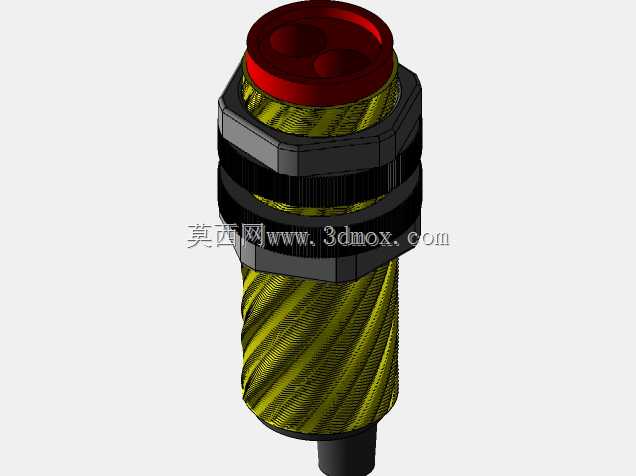

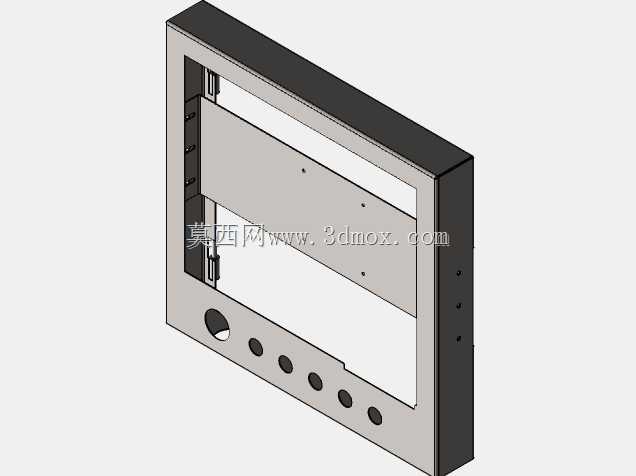

　　分瓶机构均采用气动驱动，配套节流阀可单独调整每个动作的运行速度，避免动作过快撞歪瓶身。整机的管线排布沿机架内侧的线槽规整布置，气动管路与传感器线路分开走线，减少后期维护的排查难度，所有外露运动部件均预留安全防护安装位，可按需加装透明亚克力防护罩满足车间安全生产要求。设计阶段针对研磨液体的特性，所有接触物料的部件均采用304不锈钢与耐腐蚀密封件，可耐受常规弱酸碱类研磨液的腐蚀，拆卸清洗时仅需松开快装卡箍即可取下料管与灌装阀，无需专用工具即可完成日常清洁与物料更换操作。
