小型越野拖挂旅居露营拖车结构设计

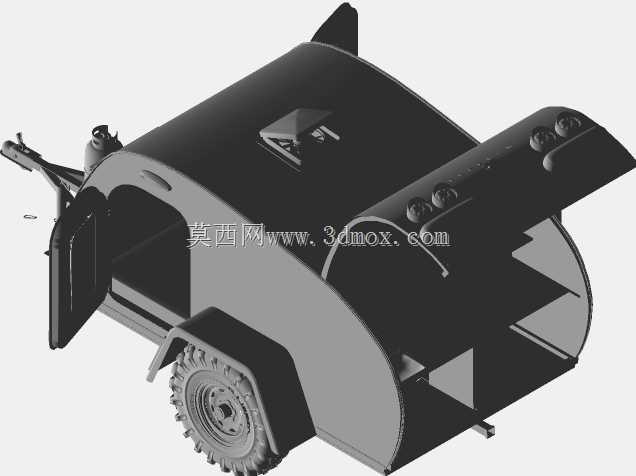

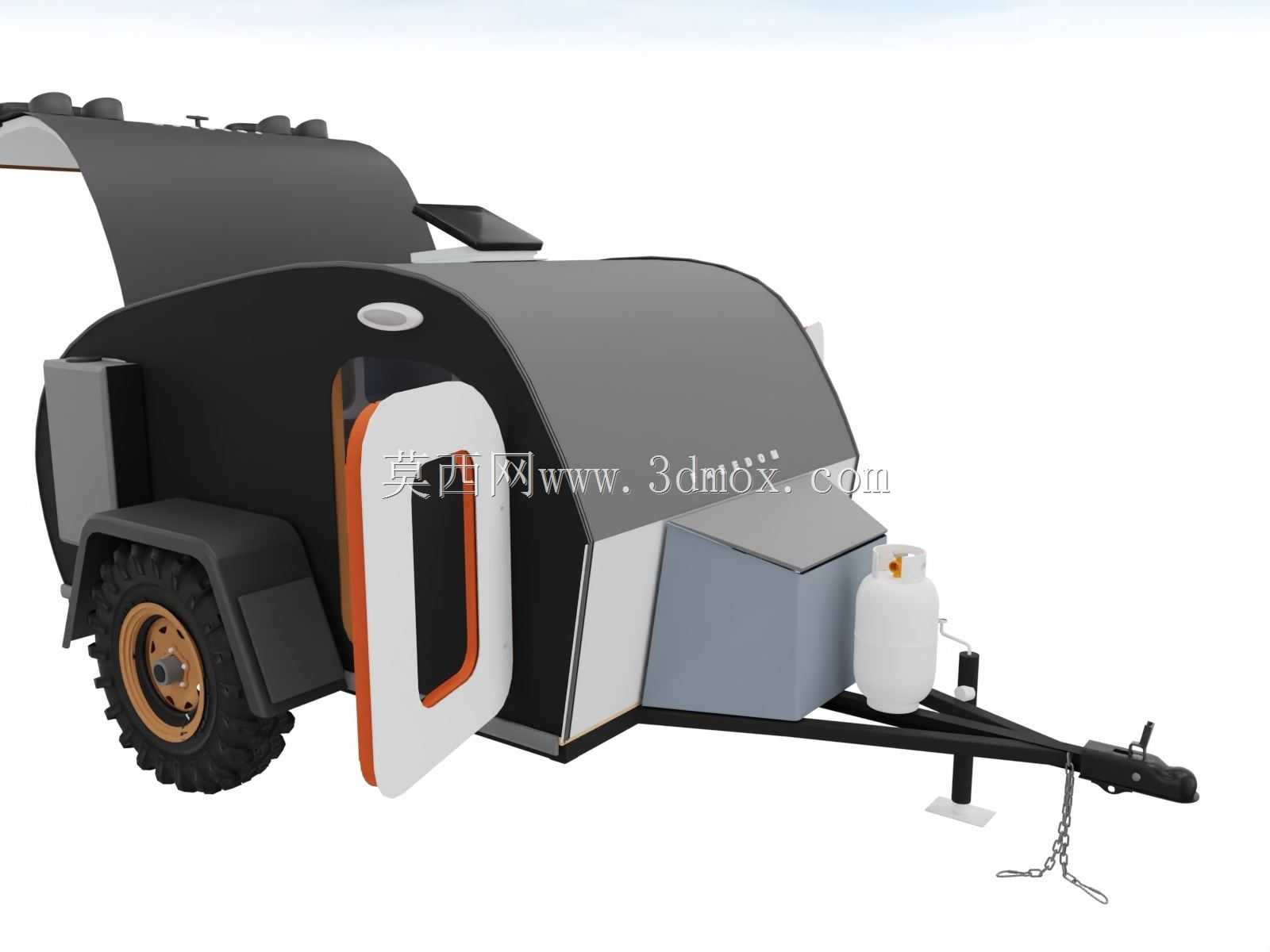

　　这款小型拖挂旅居车的设计，核心瞄准非铺装路面的短途户外露营场景，区别于常规公路拖挂房车的低通过性取向，整车在行走机构、底盘防护、外形轮廓上都做了针对性适配。从结构布局来看，整车采用水滴形流线轮廓，在降低高速行驶风阻的同时，最大化压缩了整车外廓尺寸，整车宽度控制在普通家用轿车的宽度范围内，牵引行驶时不会超出牵引车的后视镜视野边界，长度方向仅保留基础旅居功能所需的空间，转弯半径更小，适配林间小路、山地非铺装路等狭窄通行场景。底盘部分采用独立的拖挂承载式车架，牵引连接端配备标准的球头拖挂接口，同时加装驻车支腿与安全链结构，驻车时可通过支腿将整车调平，避免长期驻留时轮胎长期受力变形，安全链则作为牵引接口失效后的冗余防护，

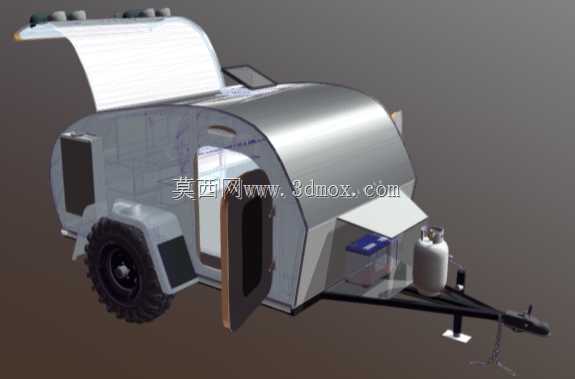

　　符合拖挂车辆的安全设计要求。行走机构选用大颗粒越野轮胎配合钢制轮毂，轮胎扁平比更大，可缓冲非铺装路面的颠簸冲击，轮拱位置做了加高的防刮设计，避免越野行驶时飞溅的碎石击打车厢外壳。车厢主体采用复合夹层结构，外侧为硬质防护壳体，内侧预留保温层填充空间，可适配不同气温环境下的旅居需求；车门采用大开口外摆式设计，门框做了圆弧过渡处理，既提升进出的便利性，也能降低应力集中风险。车厢前部的外置托架专门预留了燃气罐的安装固定位，可固定标准规格的户外燃气瓶，满足户外烹饪的能源供给需求，托架与车厢主体之间做了隔热隔离设计，避免热源传递至车厢内部。车厢顶部预留了设备安装平台，可后期加装太阳能板、车顶帐篷、行李架等拓展配件，

　　尾部的上掀式舱门可拓展出外置操作台面，满足户外炊事、物品存取的使用需求。设计过程中重点校核了整车的轴荷分配，将主要承重结构布置在车桥正上方，牵引端的下压力控制在合理区间，避免牵引行驶时出现牵引车尾部上翘或者行驶摆振的问题，同时对车架的焊接节点、牵引座受力位置做了加强处理，可承受越野路面的交变冲击载荷。车厢内部的空间布局围绕短期旅居的核心需求规划，预留了睡眠区、简易储物区的安装空间，没有冗余的复杂结构，在控制整车整备质量的同时，降低后期改装的难度，用户可根据自身使用需求调整内部功能分区。
