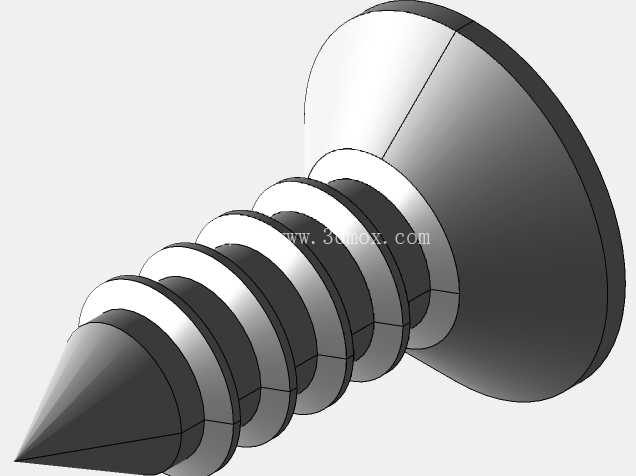

沉头自攻螺丝精密结构三维数模

　　这款沉头自攻螺丝的三维结构设计，完全围绕实际装配场景的使用需求展开，在做结构建模时首先考虑的是薄板类零部件的快速装配场景——日常做消费电子外壳、小型钣金机柜、塑料装饰件的连接固定时，这类螺丝不需要预先攻制内螺纹，依靠自身的螺纹牙型在被连接件上挤压成型出匹配的螺纹，能大幅减少装配工序的加工步骤，降低小批量组装的作业成本。从头部结构来看，采用的是90度沉头设计，建模时严格控制了头部锥面的角度公差，装配后螺丝头部可以完全沉入被连接件的沉孔内，不会出现突出安装面的情况，既可以避免突出的螺丝头剐蹭操作人员、勾挂外部线缆，也能让装配后的产品外表面保持平整，满足外观件的装配要求，头部的槽型做了适配十字螺丝刀的驱动结构，槽深的设计兼顾了螺丝刀的咬合深度和头部的结构强度，避免拧入时出现槽口滑牙的问题。

　　螺杆部分的螺纹采用的是自攻螺丝专用的粗牙牙型，牙距比普通机牙螺丝更大，牙山的角度做了优化，前端的导向锥段做了平滑过渡，在拧入塑料或者薄钣金件的时候，不需要过大的拧紧扭矩就能顺利切入基材，同时螺纹牙的侧面和基材挤压形成的螺纹啮合面足够大，能保证连接后的抗拔脱强度，不会因为日常的振动出现螺丝松脱的情况。建模过程中特意还原了螺纹收尾处的退刀结构，避免螺纹直接延伸到头部结合面造成应力集中，在承受轴向拉力的时候，应力可以均匀分布在螺杆和头部的连接位置，不会出现断头的问题。

　　从安装边界来看，这款螺丝的沉头安装孔需要匹配头部直径加工对应的沉孔深度，保证头部沉入后和安装面齐平，螺杆的有效长度需要根据被连接件的总厚度选择，拧入基材的深度控制在螺杆直径的2到3倍就能达到足够的连接强度，不需要过度拧入造成基材开裂。在做整机结构设计的时候，这类螺丝的装配空间只需要预留出螺丝刀的操作空间即可，不需要额外预留螺母的安装位置，非常适合单面操作的装配场景，比如电器外壳的内部组装、小型设备的外护板固定，只需要从外侧拧入螺丝就能完成固定，不需要在结构内部预留手或者工具的操作空间，能大幅压缩产品的内部结构空间，提升整体的结构紧凑度。

　　建模时对所有的过渡圆角都做了还原，头部和螺杆衔接的位置做了小圆弧过渡，避免热处理或者装配受力时出现应力集中导致的断裂问题，螺纹的牙顶和牙底也做了微小的圆角处理，还原实际量产螺丝的工艺特征，不会出现尖锐棱边的建模错误，不管是用来做装配干涉检查，还是做后续的工程图导出、装配工艺模拟，都能直接匹配实际生产的零件参数，不会出现数模和实物不符导致的装配错位问题。在做塑料件连接设计的时候，这款螺丝的螺纹牙型不会过度切削塑料基材，而是通过挤压让塑料填充到螺纹牙的间隙里，连接后的防松效果比普通机牙螺丝配螺母的结构更好，也不需要额外加装防松垫圈，减少装配的零件数量。针对薄钣金的连接场景，螺杆的光杆段长度做了匹配，当螺丝穿过上层的钣金通孔后，螺纹段刚好接触下层需要攻丝的钣金层，不会出现光杆段过长导致螺纹无法啮合的问题，也不会因为螺纹段过长顶伤钣金另一侧的零部件。
