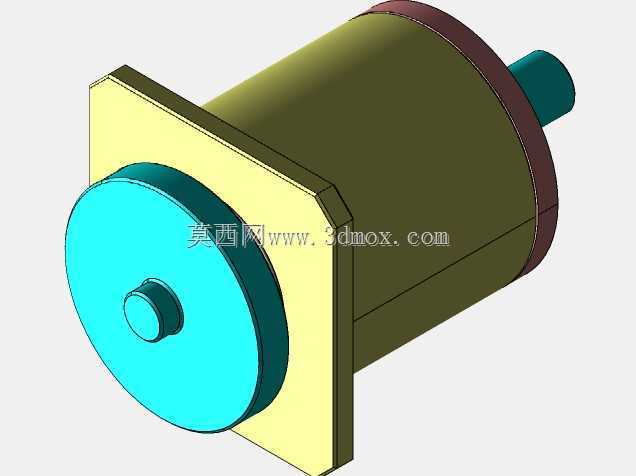

这款重载型轴承支撑壳体,主要面向重载传动场景下的转轴支撑需求,常见于冶金输送线驱动端、重型减速机输出轴配套、大型风机主轴定位等工况,用来承载径向与轴向复合载荷,为旋转轴提供稳定的定位基准,避免轴系运转过程中出现径向窜动或偏摆。从结构设计逻辑来看,整体采用法兰端一体化安装的构型,前端方形法兰盘预留安装孔位,可直接通过螺栓紧固在设备墙板或安装基座上,无需额外设计转接支架,能有效缩减传动单元的轴向安装空间,适配设备紧凑化布局的需求。壳体主体采用等壁厚筒状结构,内部腔体可容纳配套滚动轴承、密封件以及润滑脂储留空间,筒壁厚度经过载荷校核,能够承受重载工况下的径向冲击力,避免长期运转出现壳体变形导致的轴承卡滞问题。
前端轴伸位置设计有台阶式定位止口,与法兰安装面保持严格的同轴度公差,安装时可直接与设备端的止口配合定位,降低现场安装的找正难度,保证轴系与安装面的垂直度要求。两端的轴承位采用阶梯孔设计,可适配不同规格的轴承外圈定位,同时预留密封件安装槽,能够加装骨架油封或防尘密封圈,阻挡外界粉尘、切削液进入轴承腔体,延长内部轴承的使用寿命。从安装边界来看,方形法兰的边长尺寸适配常规重型设备的安装孔距,筒身外径与腔体内部轴承位尺寸匹配常用重载轴承的外圈规格,轴伸端的凸台结构可配套端盖或联轴器安装,整体结构没有多余的冗余设计,所有壁厚、过渡圆角都经过应力集中校核,在保证结构强度的前提下尽可能控制整体重量。实际应用中,
这类支撑座可直接替换同规格的标准铸件轴承座,三维建模过程中严格遵循机械设计公差要求,安装孔位、轴承配合面、止口定位面的尺寸都预留了合理的加工余量,方便后续出工程图进行机加工生产。不同于轻型冲压轴承座,这款重载壳体的筒身与法兰衔接位置设计有加强过渡结构,在承受偏载载荷时能够分散应力,避免法兰与筒身连接位置出现断裂风险,适配长时间连续运转的重载传动工况。
