交叉传送链式换线输送设备结构设计

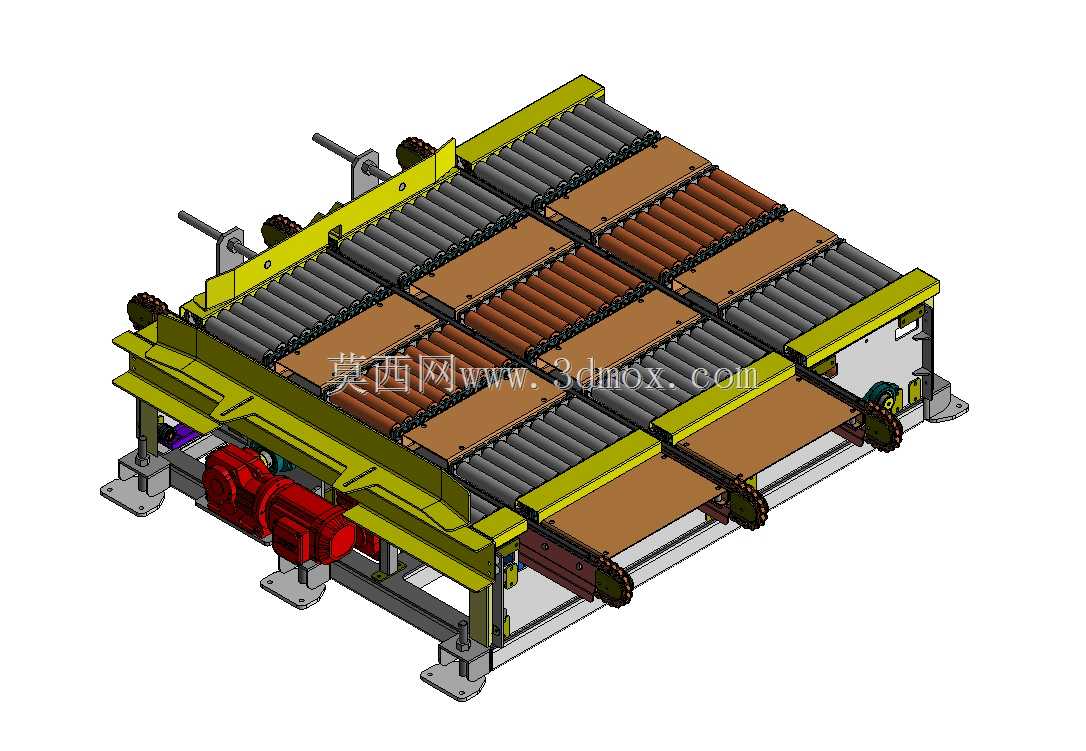

　　在包装、家电装配、电商仓储分拣、机加工件流转等生产场景中，经常会遇到主输送线与支线工位之间需要90度换向转运的需求，常规的顶升移栽机构往往存在负载上限低、换向节拍慢、维护点多的问题，这款交叉传送链式换线输送设备，就是针对这类重载、高节拍的换向输送需求开发的专用结构。从结构布局来看，设备采用双层输送单元交叉排布的设计思路，上层为多组平行布置的长辊道单元，负责沿主输送方向承载输送托盘或工装板，下层为横向布置的链条输送单元，两组输送单元的工作面存在可切换的高度差，当物料需要沿原方向输送时，辊道单元工作面高于链条工作面，物料随辊道沿主线行进；当需要换向输出时，链条输送单元通过底部的顶升机构抬升，将物料从辊道面上顶起，

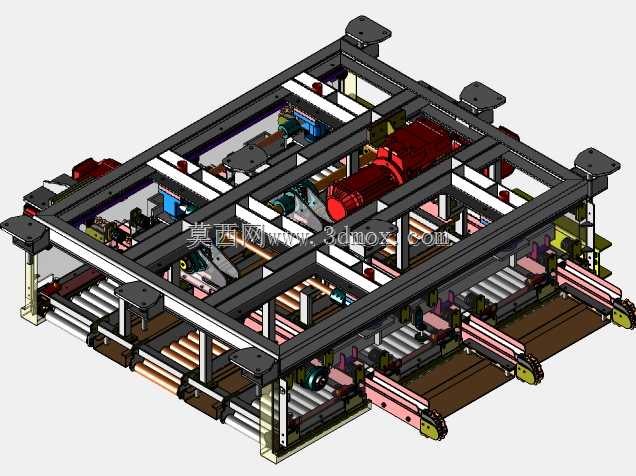

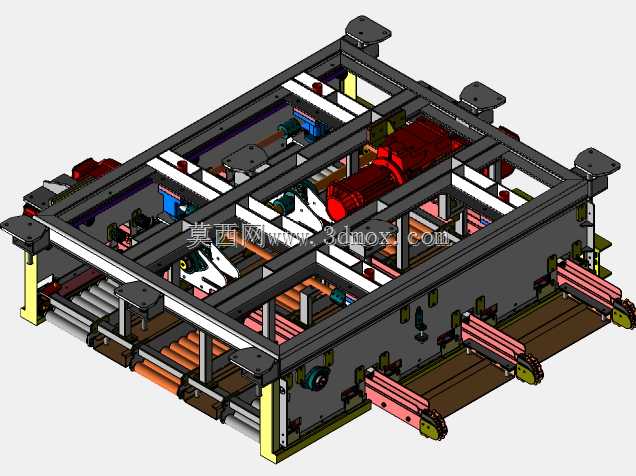

　　随后链条启动带动物料沿垂直于主线的方向输送至支线工位，完成换线动作后链条下降复位，不影响主线后续物料的通行。设备的驱动端采用分体式设计，辊道驱动与链条驱动分别配置独立的减速电机，通过链传动分别带动两组输送单元运转，避免单电机驱动带来的动力干涉问题，同时可以根据主线、支线的输送节拍差异，单独调整两组输送单元的运行速度，适配不同产线的节拍要求。机架部分采用型钢焊接后整体加工的工艺，底部配置可调式脚杯支座，可根据现场地面平整度调整设备水平度，安装时需要预留的边界尺寸需要考虑两侧驱动电机的检修空间，以及顶升机构的底部行程余量，设备进料端与出料端的接口可以根据对接的主线、支线设备高度做适配调整，辊道与链条的排布间距根据常用的托盘尺寸设计，

　　确保承载时托盘底部至少有三个支撑点接触输送面，避免输送过程中出现托盘倾斜、卡滞的问题。设备侧面配置的张紧机构，可以在长期运行出现链条、传动带松弛时，不用拆解主体结构即可完成张紧度调整，日常维护仅需要定期对传动轴承、链条铰接点加注润滑脂即可，相较于传统的顶升移载机，这种交叉排布的结构可以承载更大重量的工件，换向过程运行更平稳，不会出现顶升时的冲击晃动，适合输送重量较大的机加工件、整箱包装货品以及带工装板的装配工件，在多线交汇的输送节点可以替代多台独立转向设备，减少产线的设备投入成本与占用空间。
