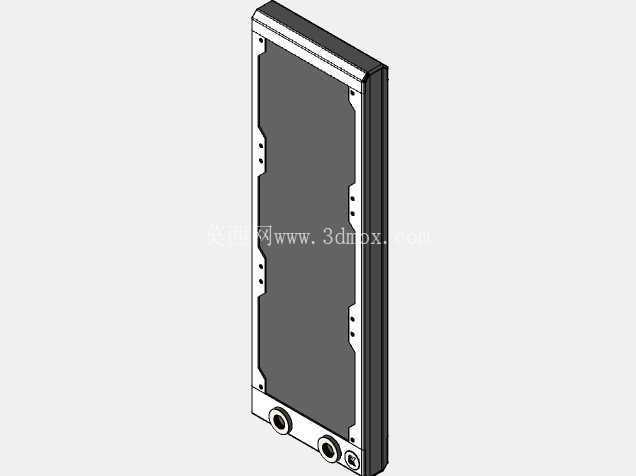

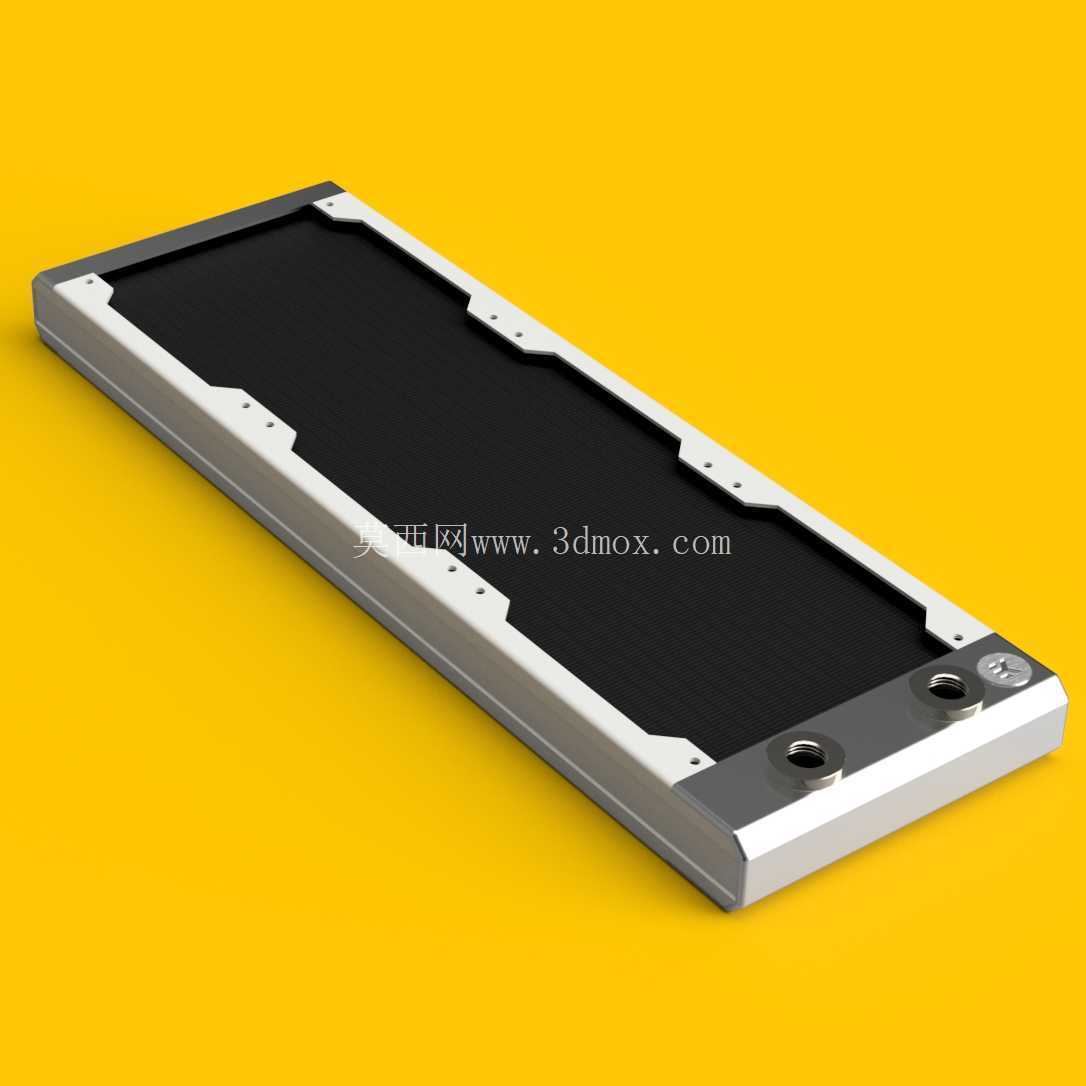

EK-Quantum Surface S360分体式水冷散热冷排结构

　　在PC分体式水冷散热系统的搭建场景中，冷排作为整个热交换回路的核心换热部件，其结构精度直接决定了水路布局的适配性与整机散热效率的上限。这款360规格的水冷冷排，主要面向高端DIY装机、定制化MOD主机的散热需求，承担着将水冷液携带的CPU、GPU等核心发热元件热量快速传导至散热鳍片，再通过风扇强制对流完成热交换的核心作用，是高功耗硬件满负载稳定运行的关键换热载体。从实际装机的适配边界来看，该冷排严格遵循360mm规格冷排的通用安装孔位标准，外部安装尺寸经过实测校准，可直接适配标准360mm规格的风扇、水冷排安装支架，无需额外对机箱安装位进行打磨或改装。

　　冷排本体的侧边进出水孔位置完全匹配市售主流分体水冷接头的安装间距，G1/4标准螺纹孔的位置公差控制在0.1mm以内，可避免安装接头时出现螺纹错牙、密封不严导致漏液的问题，装机时可直接对接硬管、软管等不同类型的水冷管路，适配绝大多数支持360冷排的ATX、E-ATX机箱安装位。从结构设计思路来看，由于原厂未公开该款冷排的精确三维结构数据，建模过程中优先保证外部装配尺寸的完全准确，所有涉及装机适配的安装孔位、侧边固定孔、进出水接口的位置都经过实物测量校核，确保模型导入装配环境后可直接完成虚拟装机验证，提前排查管路干涉、冷排与机箱侧板/内存/主板供电散热片的空间冲突问题。

　　冷排的主体框架采用铝合金材质的包边结构，边角做了小角度倒角处理，既可以提升冷排整体的结构强度，避免搬运、安装过程中磕碰导致鳍片变形，也能减少装机时尖锐边角割伤线材或操作人员的风险。冷排正面的鳍片区域为换热核心区，建模过程中对内部翅片的剖面结构做了占位简化处理，因为在实际装机干涉验证、水路布局设计环节，内部翅片的微观结构不会影响外部装配尺寸的校验，仅需保证冷排整体厚度、长宽尺寸与实物一致即可满足结构设计需求。冷排两端的端盖部分，考虑到实际装机时端盖螺钉不参与整机其他部件的装配干涉校验，建模时未对端盖固定螺钉做单独建模还原，避免不必要的模型细节增加文件体量，拖慢虚拟装配时的运算效率。在实际工程应用层面，该三维模型可直接用于分体水冷方案的前期虚拟验证，结构设计师在做定制化机箱设计、MOD主机水路规划时，可直接将该模型导入装配环境，提前确认冷排安装位置与风扇、水泵、水箱、管路接头的空间间隙，避免实际装机时出现尺寸不匹配需要返工切割机箱、重新弯管的问题。对于水冷配件的二次开发场景，比如定制冷排装饰罩、冷排支架、一体式水路板的设计，该模型的外部安装基准可直接作为设计参考，保证开发的配件可与冷排完美贴合，孔位完全对齐。

　　冷排表面的平面度控制在合理范围内，安装风扇时可保证风扇与冷排表面完全贴合，避免出现缝隙导致漏风，影响整体换热效率；侧边的固定孔位采用沉孔设计，安装螺丝时螺丝头可完全沉入孔位内，不会突出冷排表面顶到风扇或机箱侧板，保证安装后的整体平整度。在多硬件串联的水冷回路中，该冷排的流道阻力经过结构优化，可适配低扬程水泵的循环需求，不会出现水流不畅导致换热效率下降的问题，模型中预留的进出水接口位置可支持不同方向的管路走向，无论是上置、前置还是后置安装，都能方便管路连接，减少管路弯折角度，降低水路流阻。
