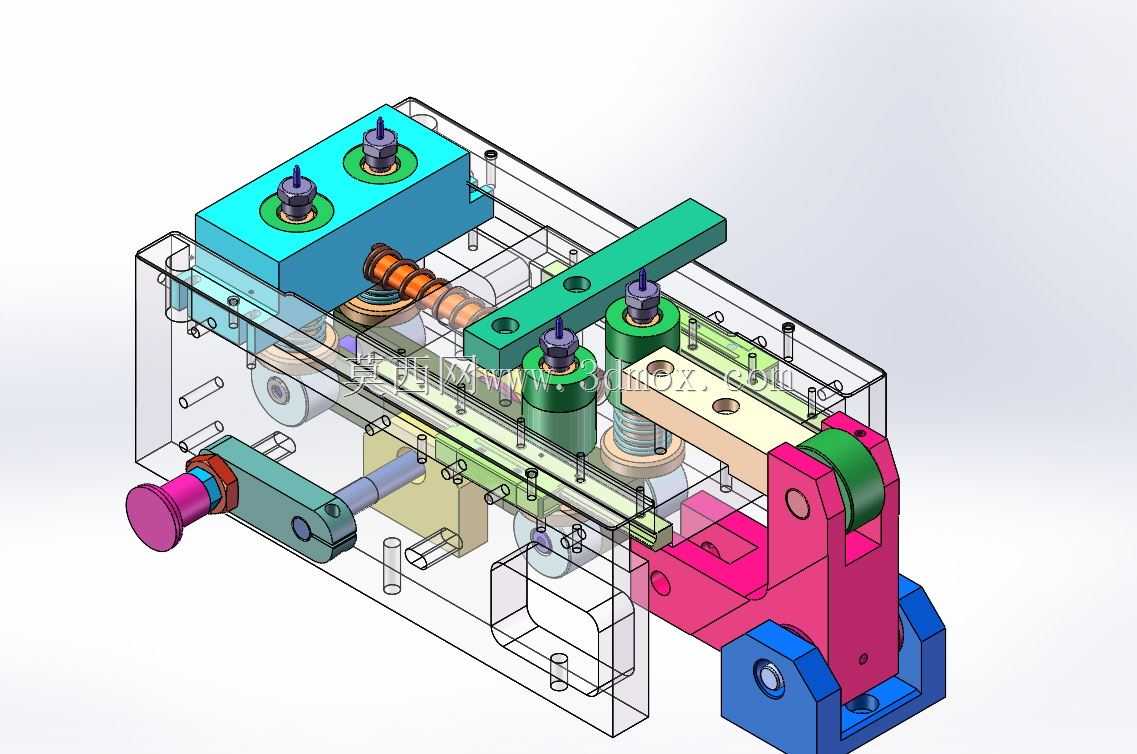

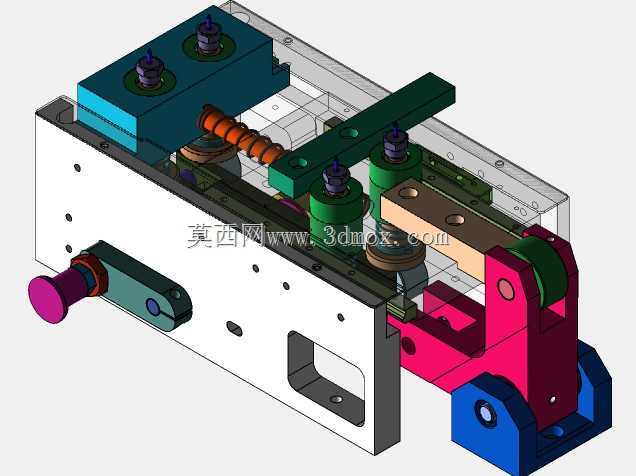

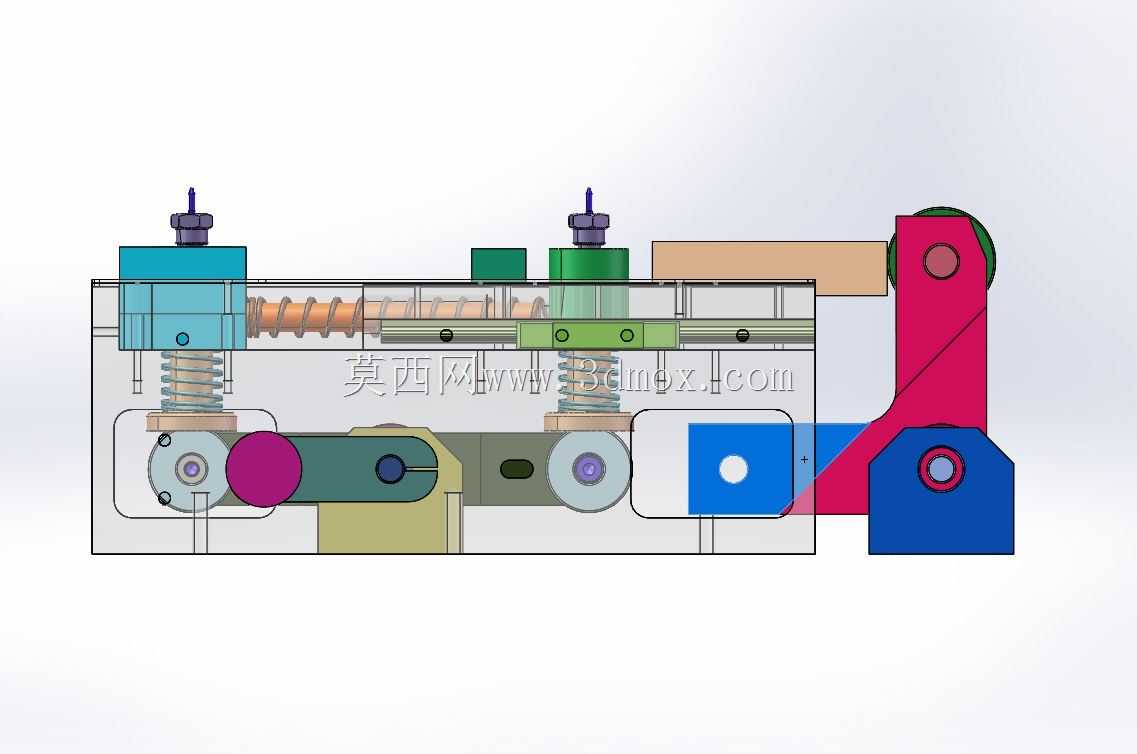

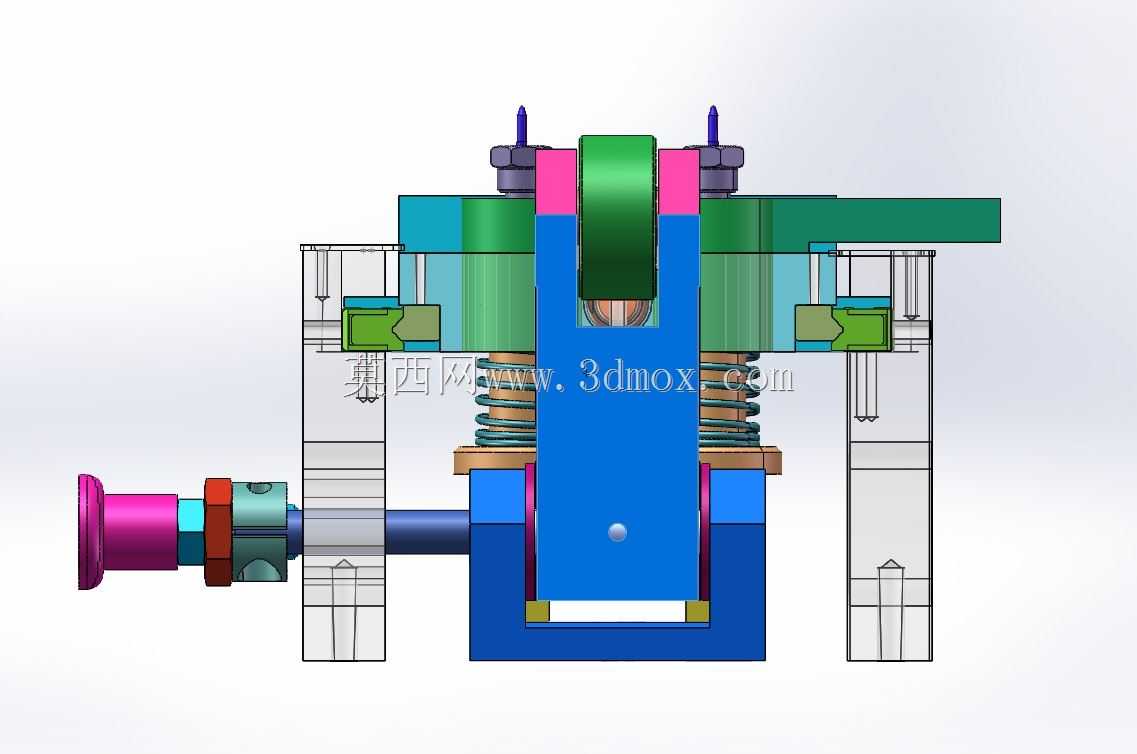

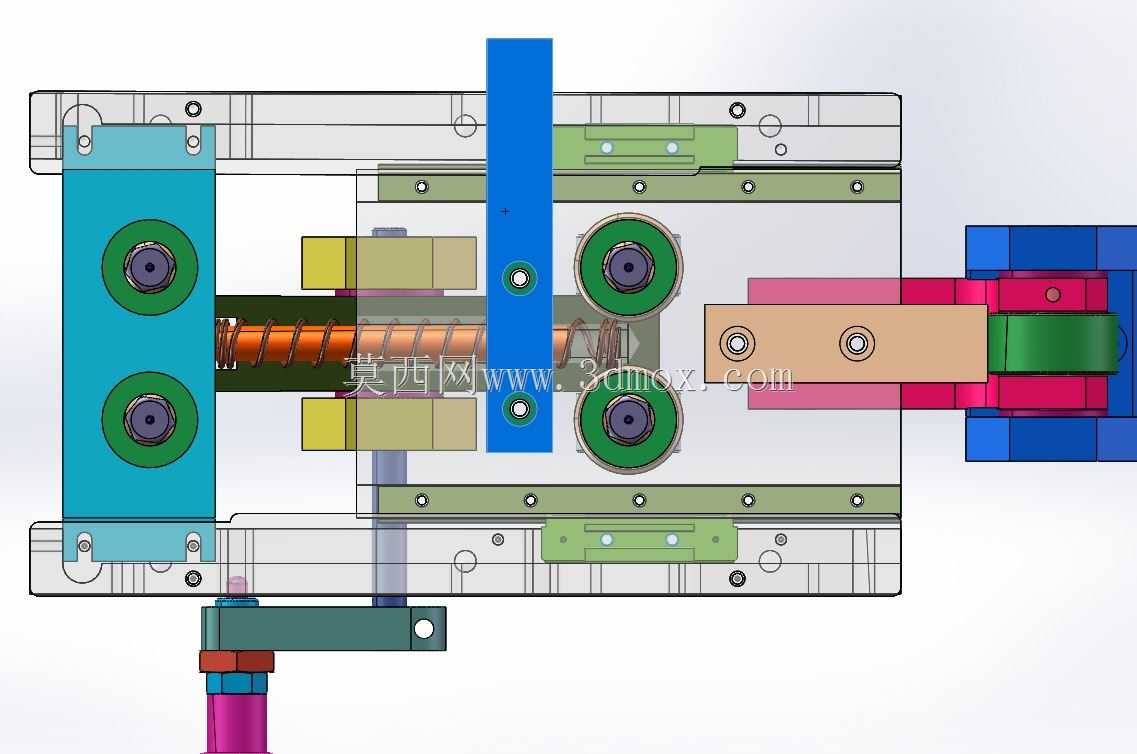

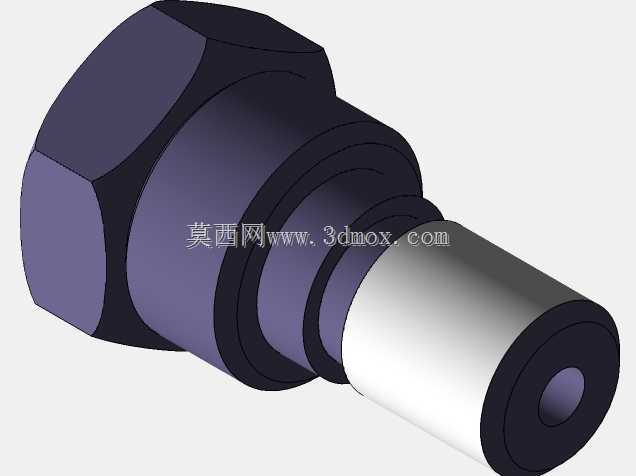

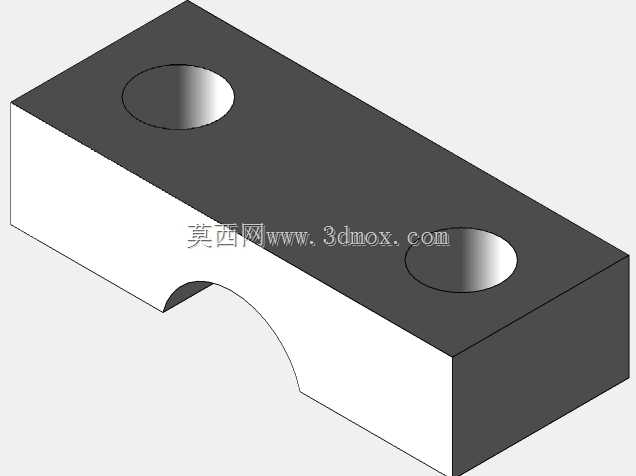

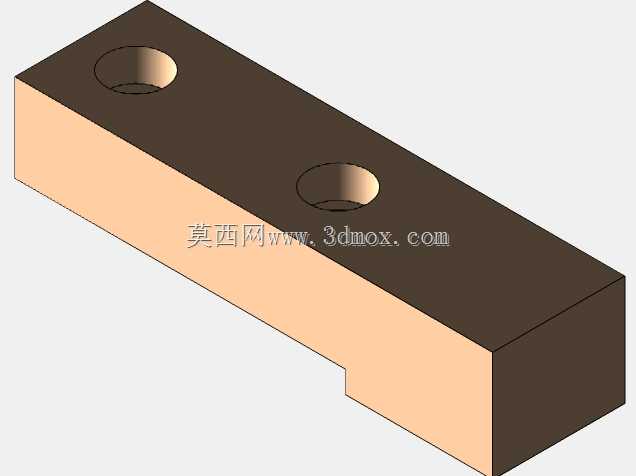

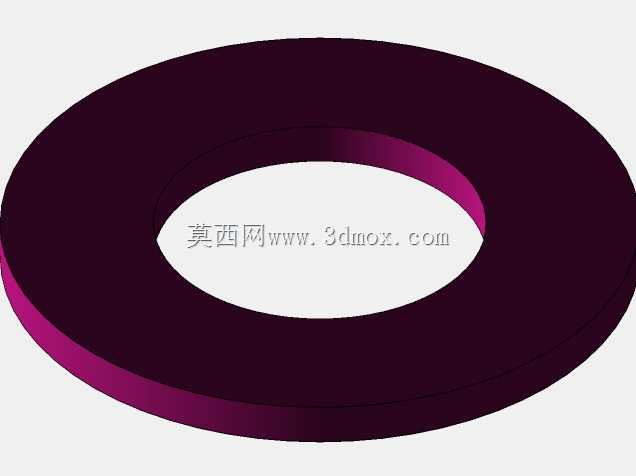

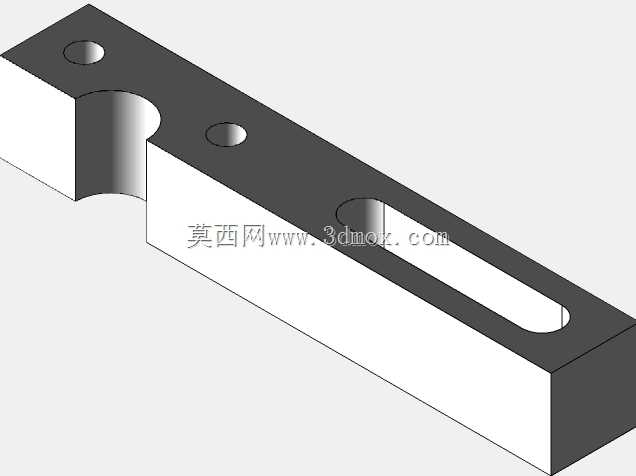

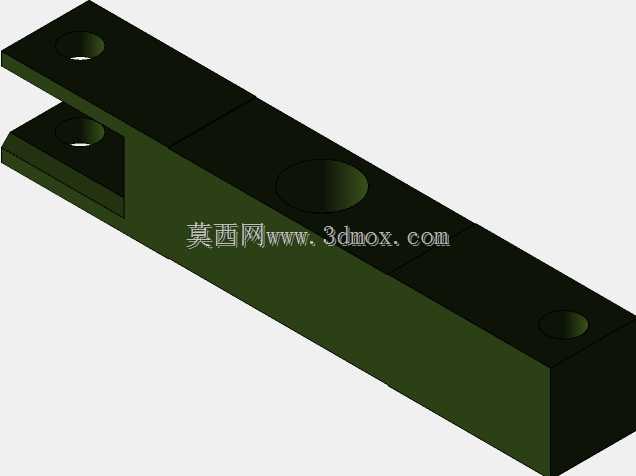

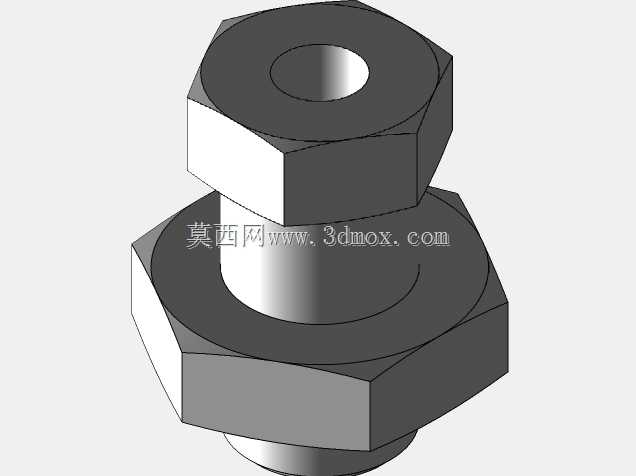

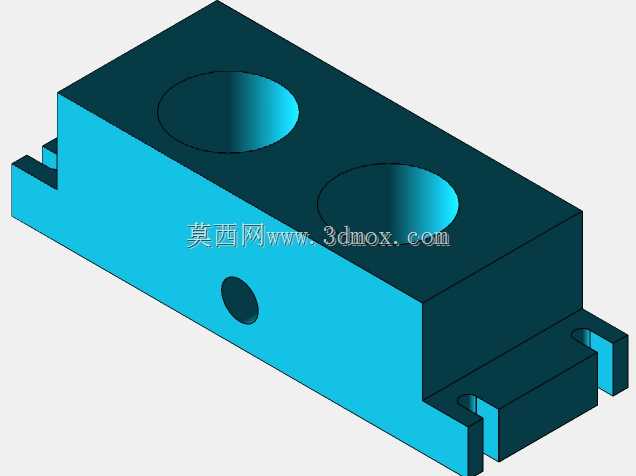

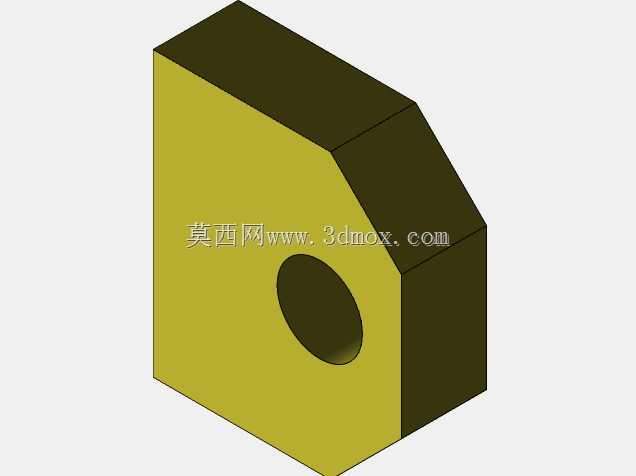

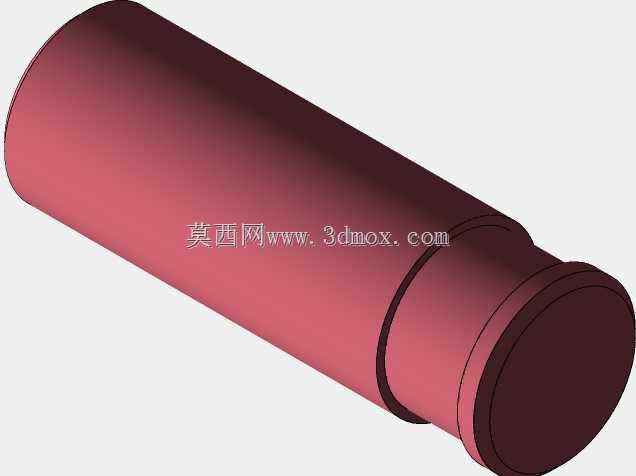

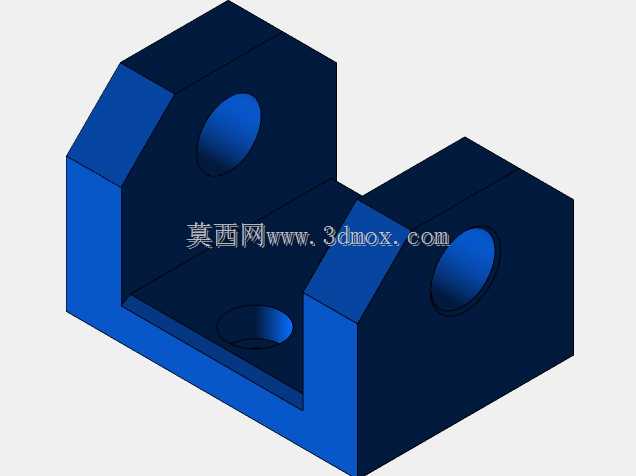

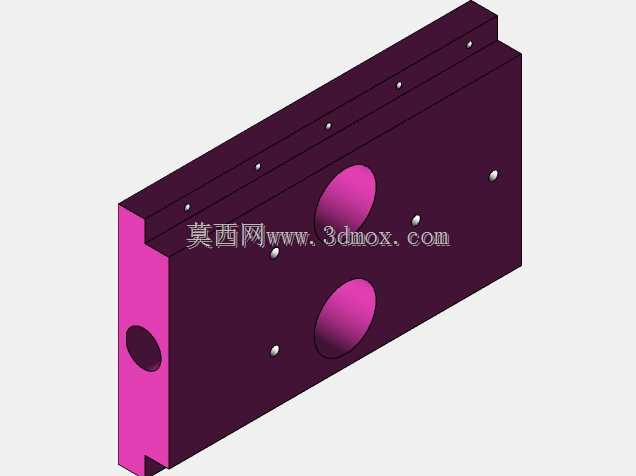

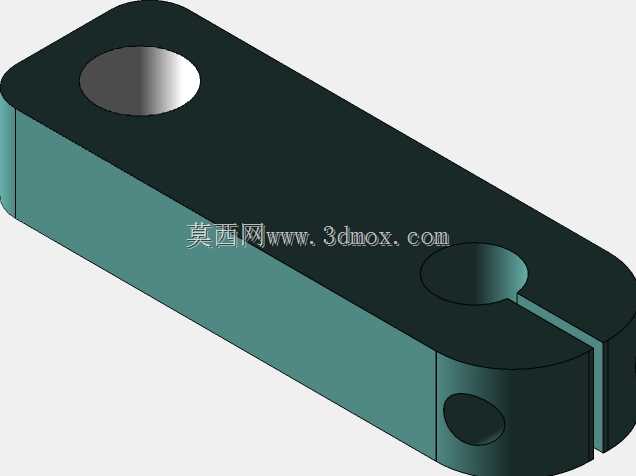

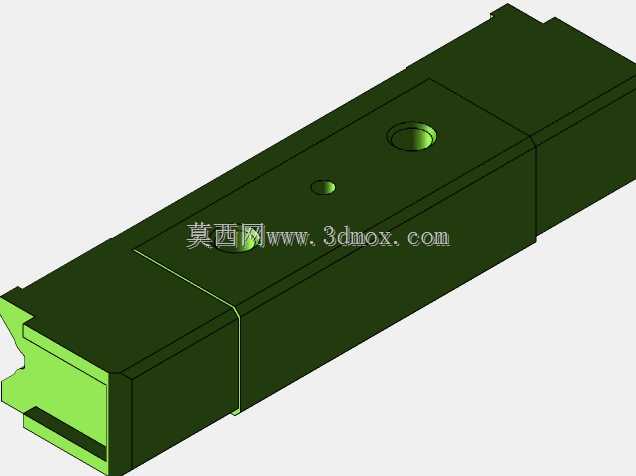

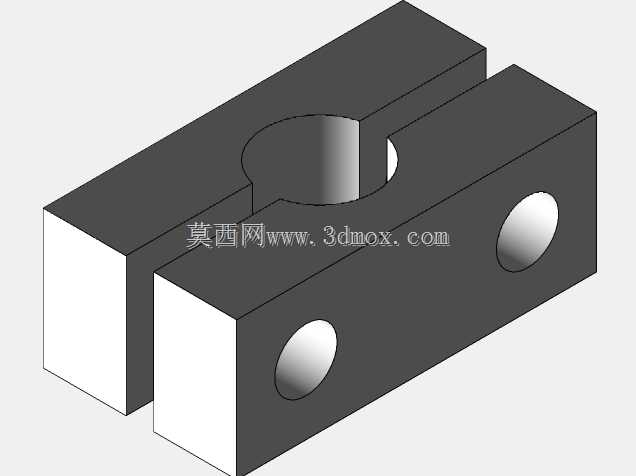

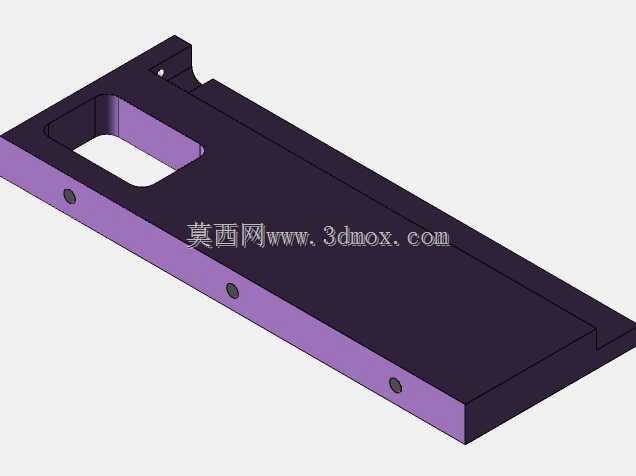

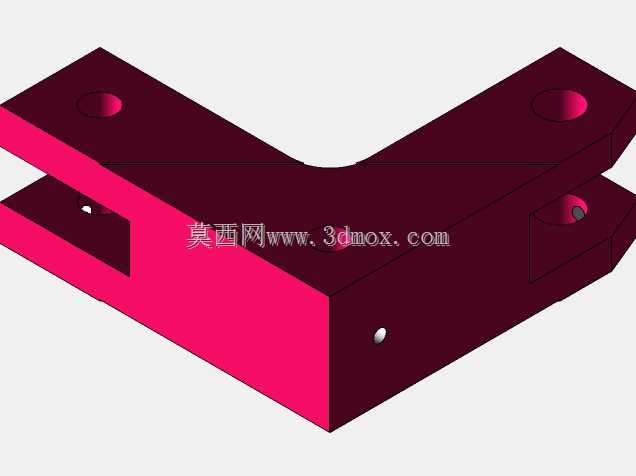

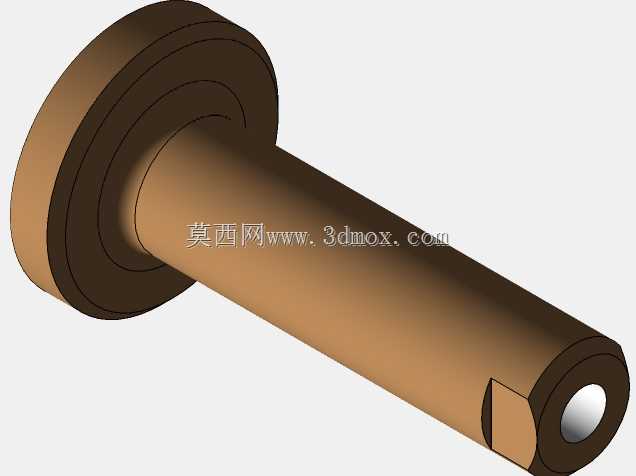

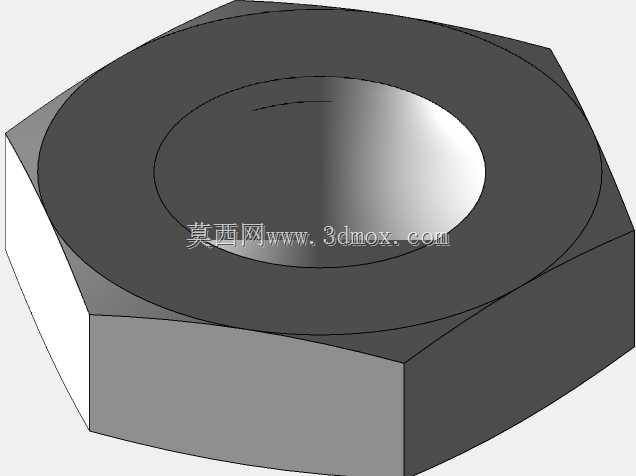

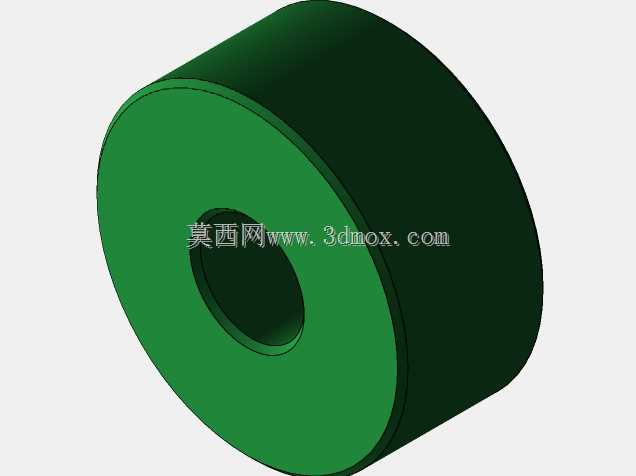

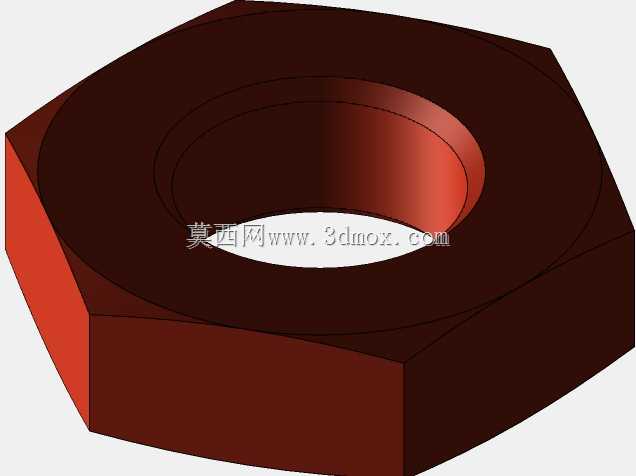

带定位针的纯机械式自动拉料装置结构

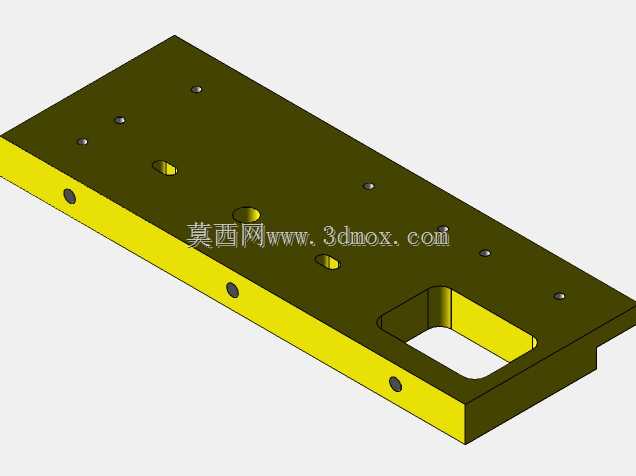

　　这套纯机械拉料装置主要适配CA6140类普通车床的自动化送料改造场景，也可移植到同规格的小型轴类、盘类零件加工机床的进料工位，替代传统气缸驱动的拉料结构，解决气动拉料长期使用后出现的速度波动、定位错位、密封件磨损漏气等常见工程问题。整套装置的安装边界贴合车床主轴侧的进料平台预留空间，横向安装尺寸控制在420mm范围内，纵向高度不超过180mm，不需要对原有床身结构做打孔改造，可直接通过底部的T型螺栓固定在机床进料端的导轨安装面上，适配现有车床的安装接口。装置核心功能是完成棒料的定距拉送与精准定位，工作过程完全依靠机械传动链完成动作衔接，不需要额外配置气动管路、电磁阀等气动附属元件，动力输入端可直接对接机床主轴的输出传动，

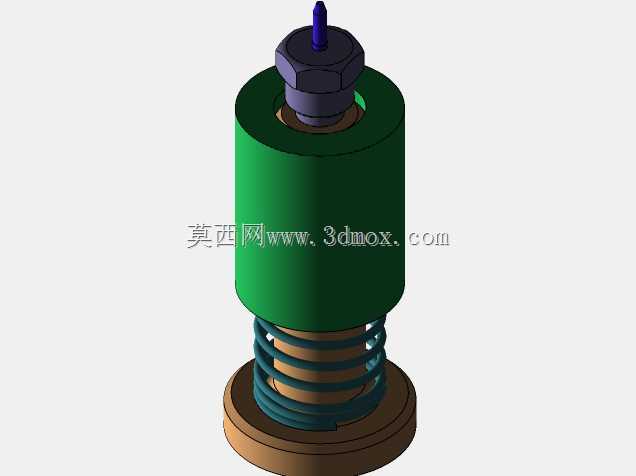

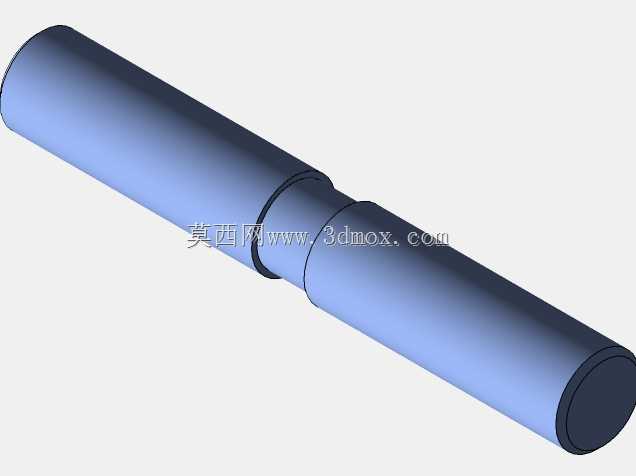

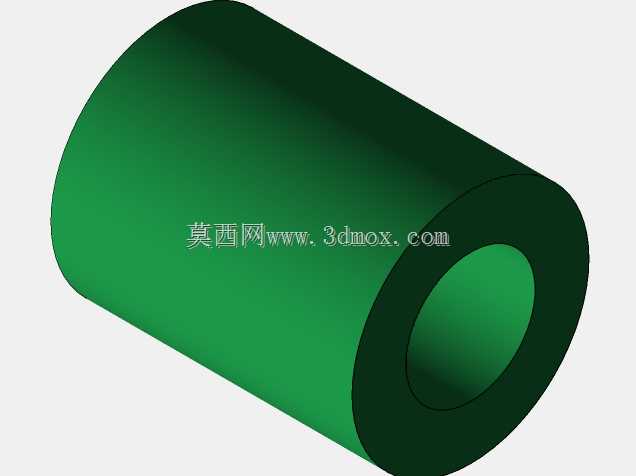

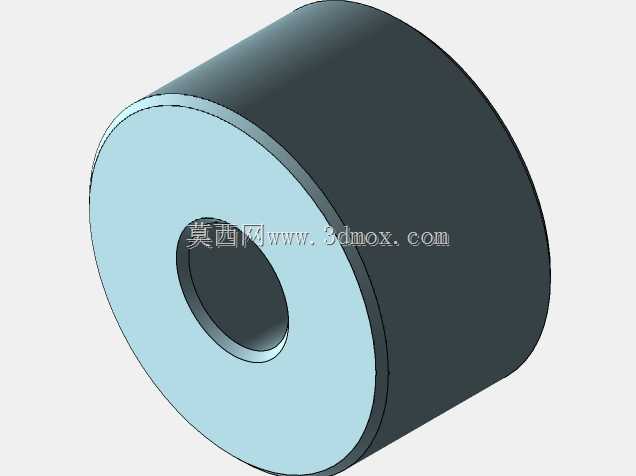

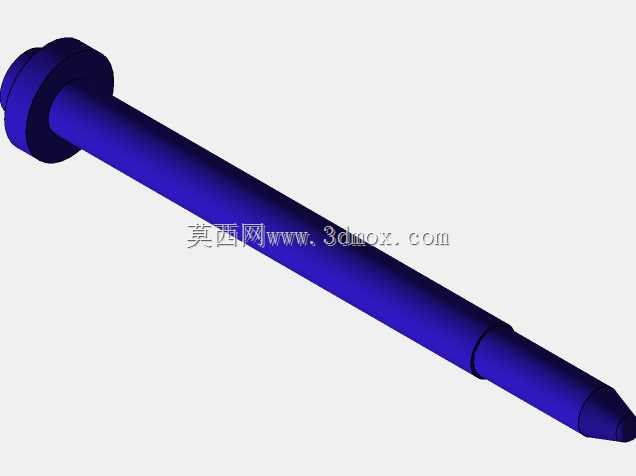

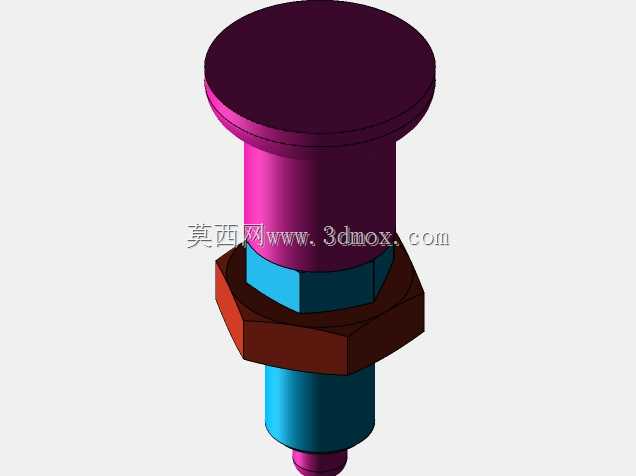

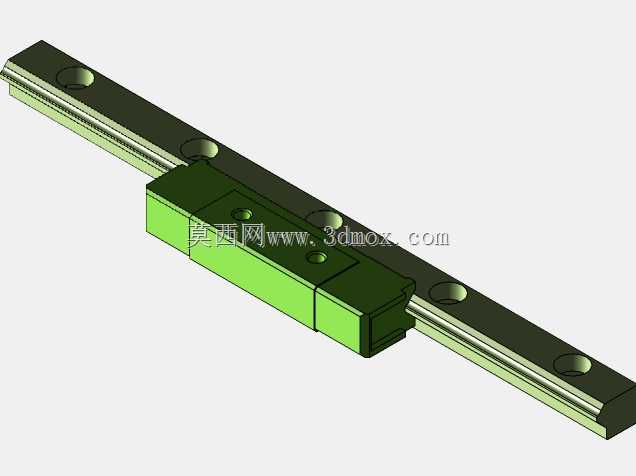

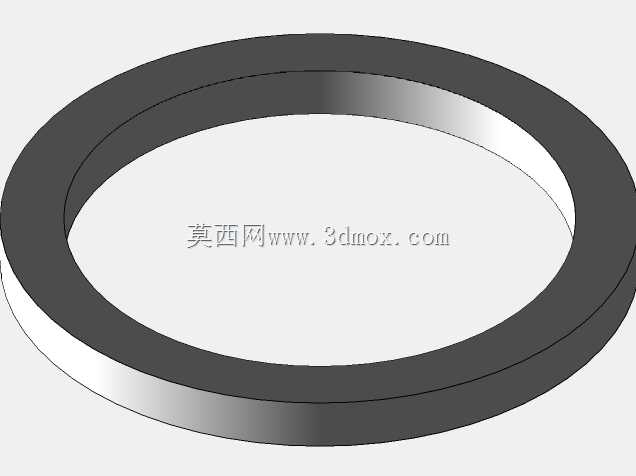

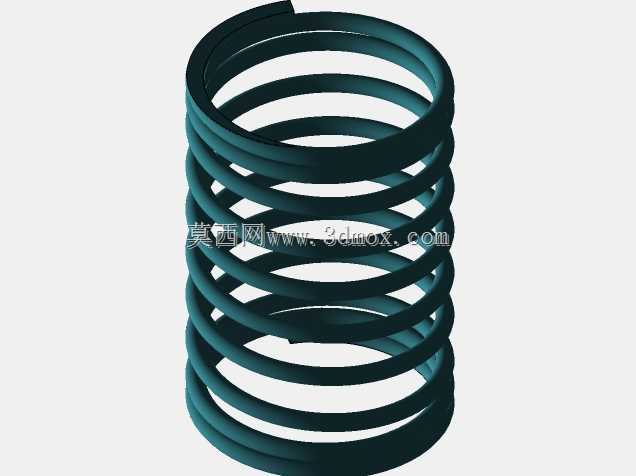

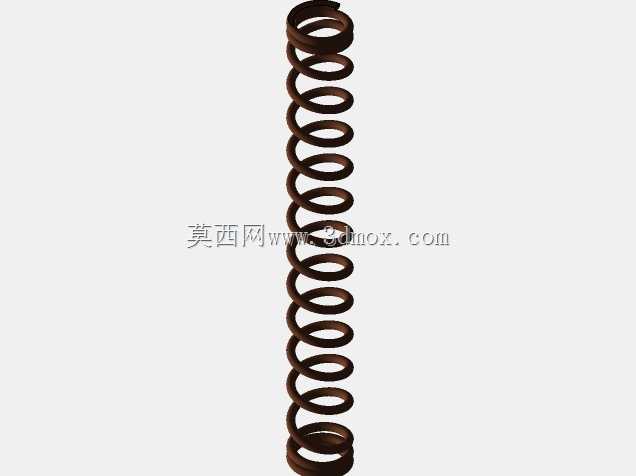

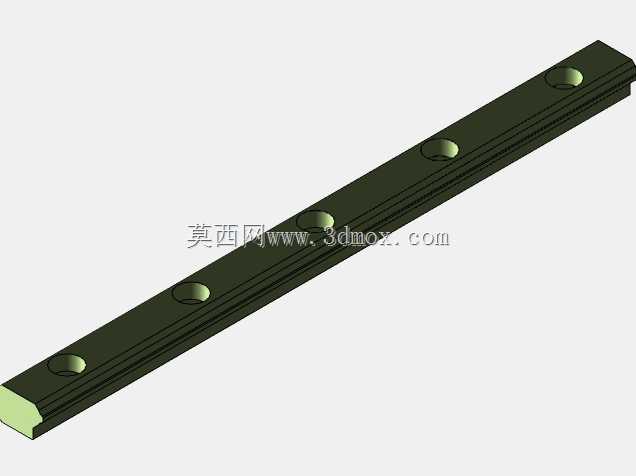

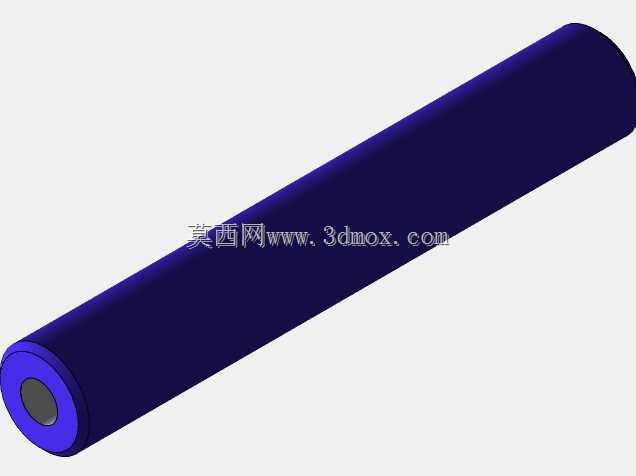

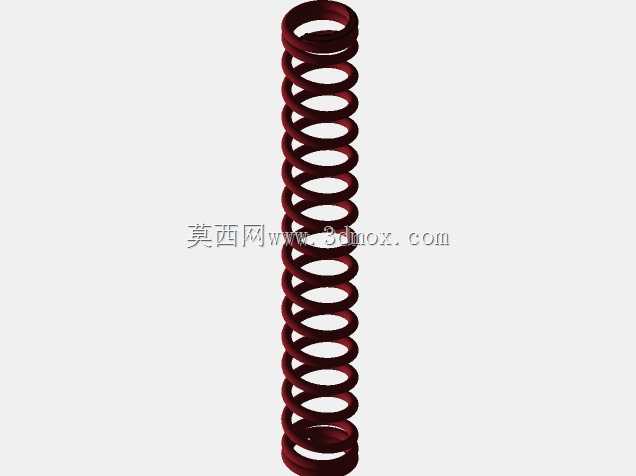

　　或者配套独立的伺服驱动单元，动作节拍可完全匹配机床的加工循环，不会出现气动结构常见的响应延迟问题。结构设计上，定位针组件采用浮动式弹簧预紧结构，拉料动作执行前，定位针会先插入棒料预制的定位孔内完成周向与轴向的位置锁定，避免拉料过程中棒料出现窜动、偏转；拉料执行部分采用曲柄滑块配合凸轮传动的结构，拉料行程可通过调整曲柄偏心距实现0-120mm范围内的无级调节，适配不同长度规格的棒料送料需求；传动链内设置了过载保护剪切销，当拉料阻力超过设定阈值时剪切销会先行断裂，避免硬传动损坏机床主轴或者棒料表面。整套装置的运动副全部采用自润滑铜套配合淬硬导轴的结构，日常维护只需要定期补充润滑脂即可，相比气动拉料结构减少了密封件更换、

　　气源过滤维护等工作量，适合在加工节拍稳定、长时间连续运行的批量零件加工工位使用。装置的出料端直接对齐机床主轴的卡盘进料口，拉料到位后定位针会自动抬起脱离棒料，不会干涉卡盘的夹紧动作与后续的加工作业，整套动作的衔接间隙控制在0.2mm以内，重复定位精度可达到±0.05mm，能够满足普通车床粗、精加工的送料精度要求。
